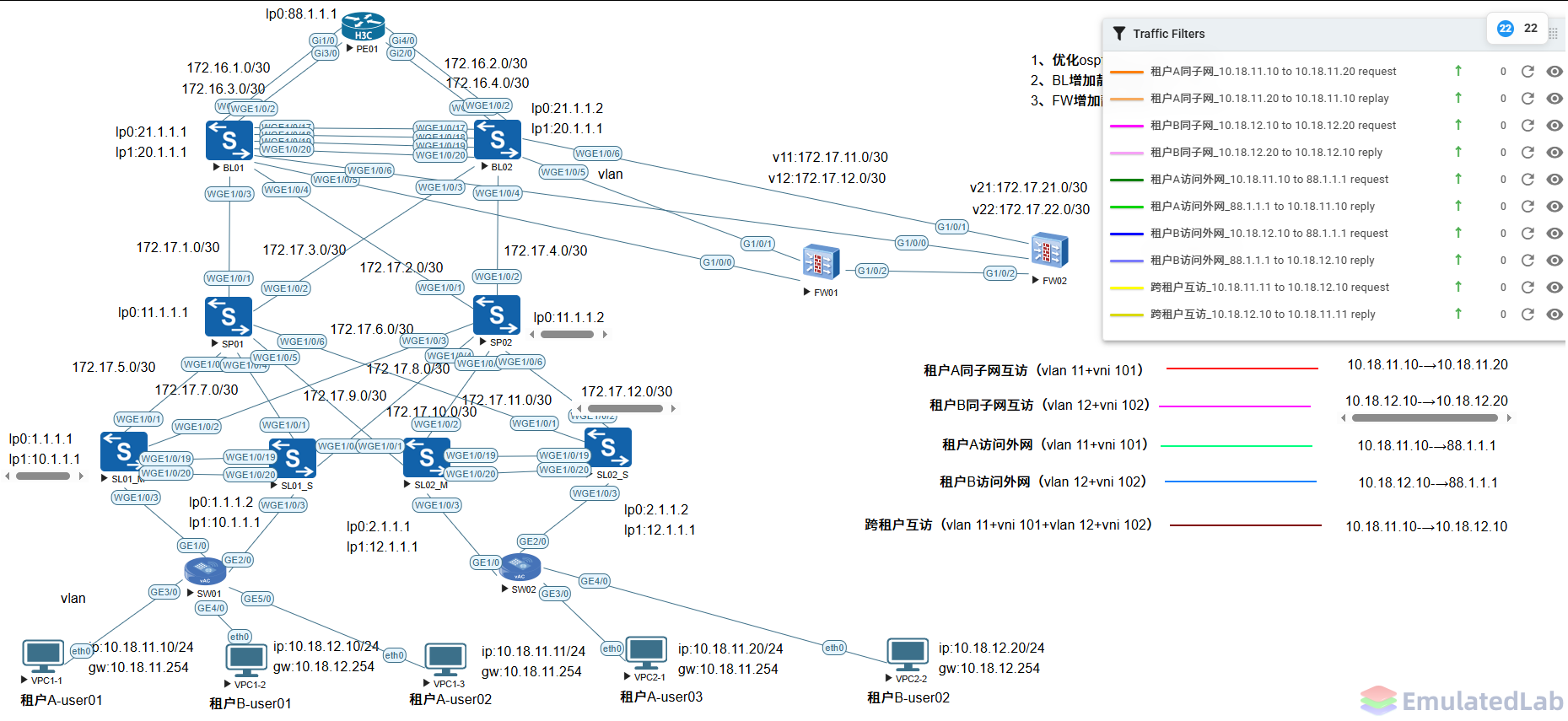

1 1、网络拓扑

标准的数据中心Spine-leaf架构，2台防火墙采用镜像模式部署（通过部署2套虚墙模拟不同租户边界墙），控制不同租户之间东西向流量互访，同时也控制租户访问外网流量。仿真的流量包括

（1）租户A同子网互访：租户A-user03----> 租户A-user01

（2）租户B同子网互访：租户B-user02-----> 租户B-user01

（3）租户A访问外网：租户A-user01-----> 88.1.1.1

（4）租户B访问外网：租户B-user01------> 88.1.1.1

（5）跨租户互访： 租户A-user02-----> 租户B-user01

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传

2 2、配置略

已集成到上传附件中，如果有预置加载有报错的地址，需要手工微调一下。

原帖地址：https://www.emulatedlab.com/thread-2369-1-1.html

如果拉起来的镜像端口down的话，用如下命令手工拉起来一下，然后用dis int link-info检查接口状态

int range wge1/0/1 to wge1/0/20

undo shutdown

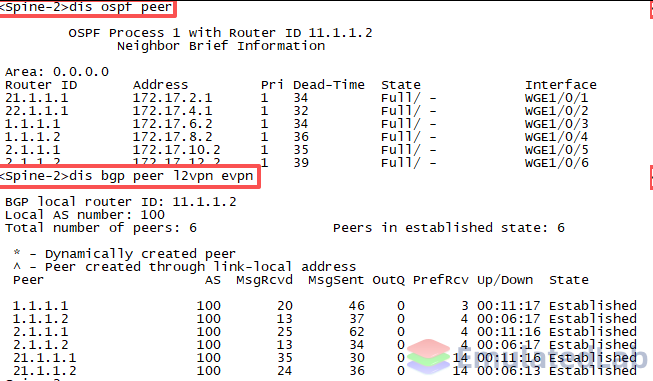

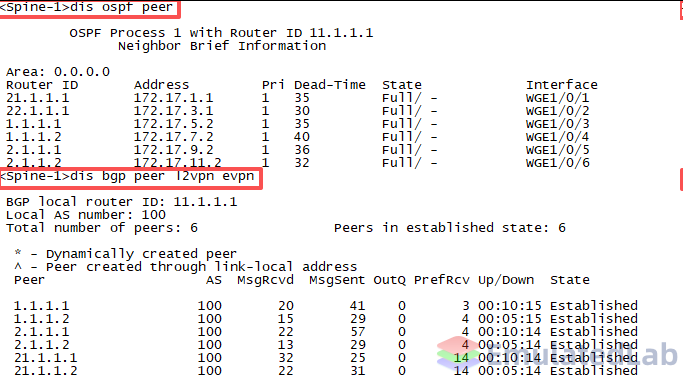

2.1 （1）先检查SP和Leaf的ospf邻居和bgp邻居，dis ospf peer，dis bgp peer l2vpn evpn，ok的话再检查下面的步骤

2.2 （2）BL和SL，需要通过dis m-lag summary ，dis ospf peer ,dis bgp peer l2vpn evpn，dis evpn dis evpn auto-discovery imet检查协议状态，隧道状态是否正常，注意检查一下vpna和vpnb是否产生1条指向BL的缺省路由。

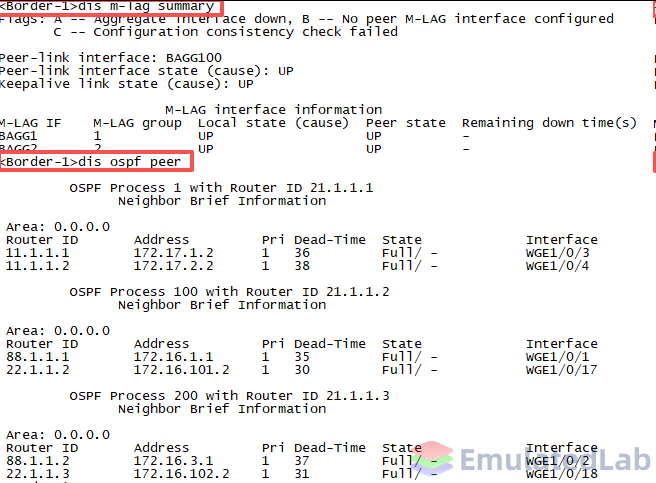

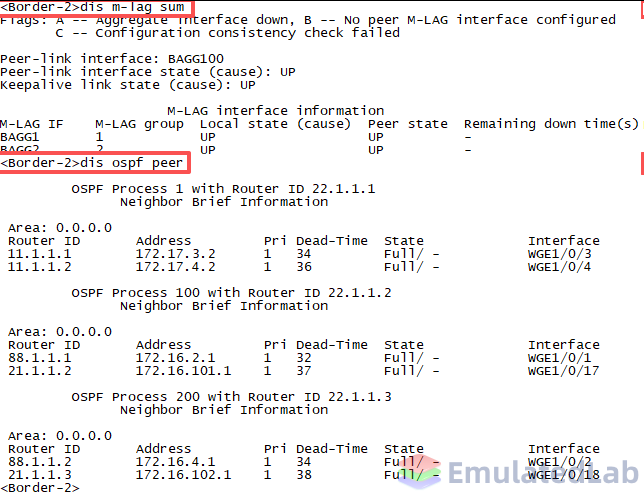

2.2.1 ①BL

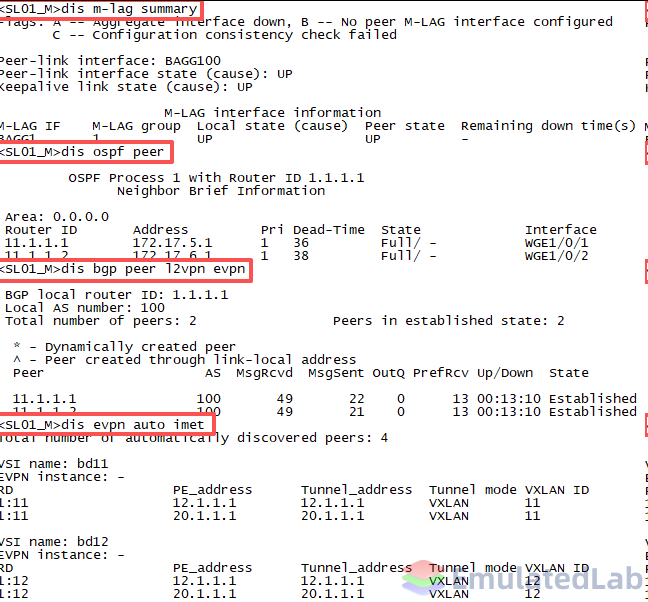

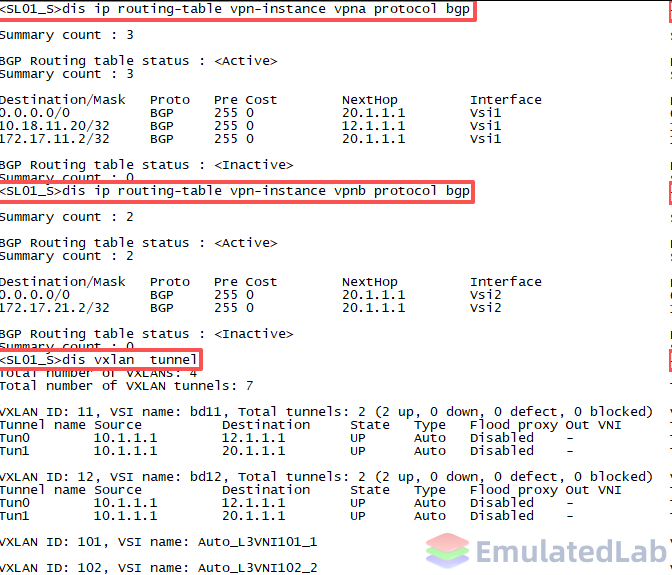

2.2.2 ②SL

3 3、关键vxlan数据包过滤表达式生成

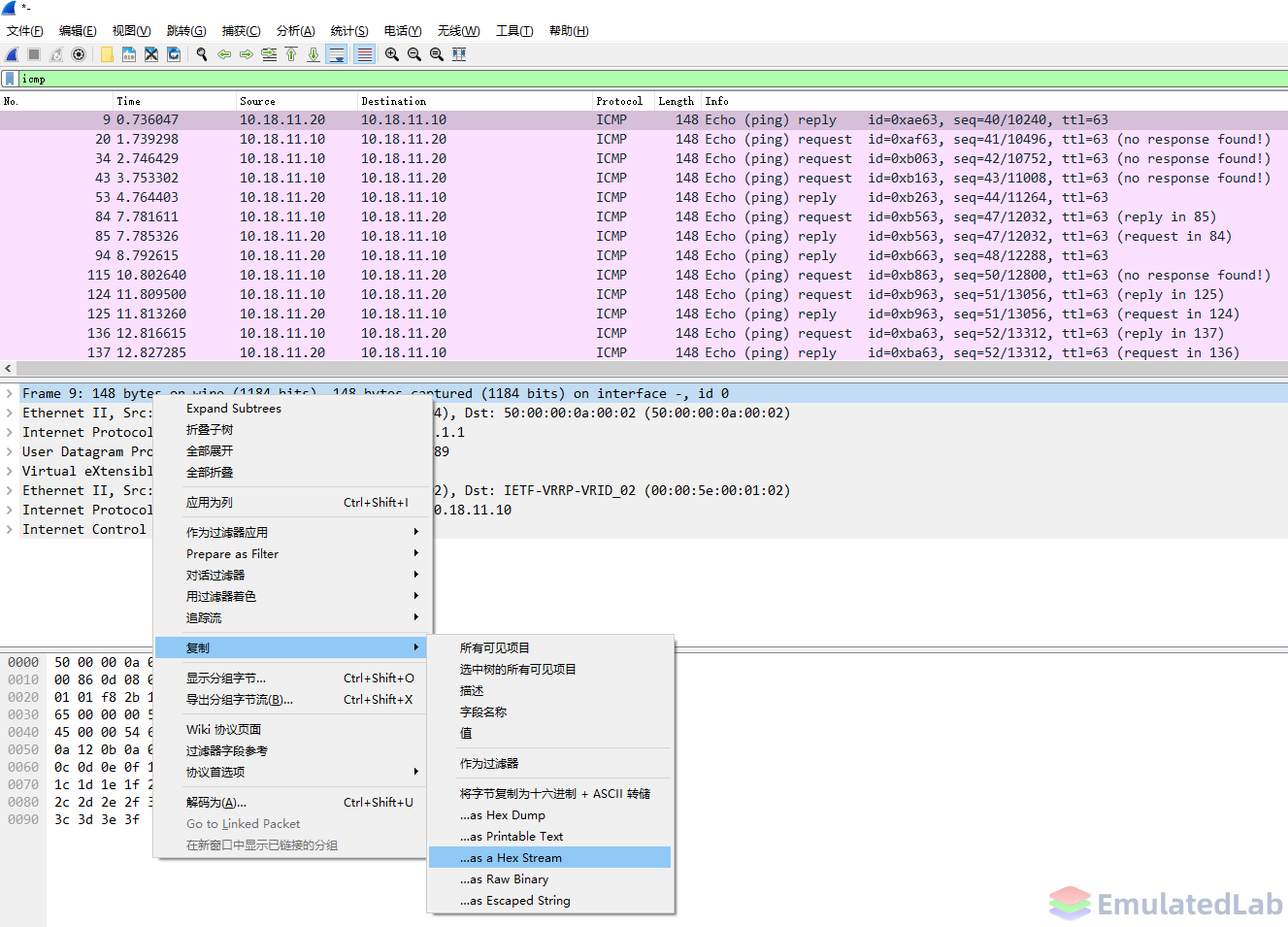

3.1 （1）选中数据帧头，右键复制->as a Hex Steam

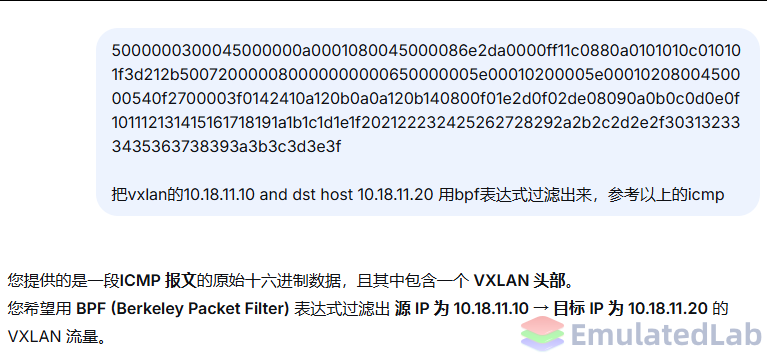

3.2 （2）打开deepseek，用下列语句，由其输出bpf表达式

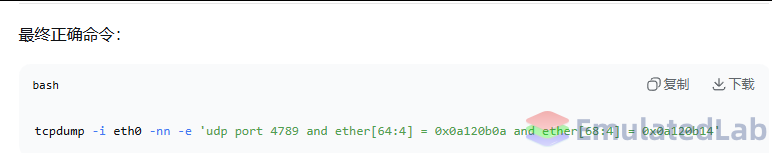

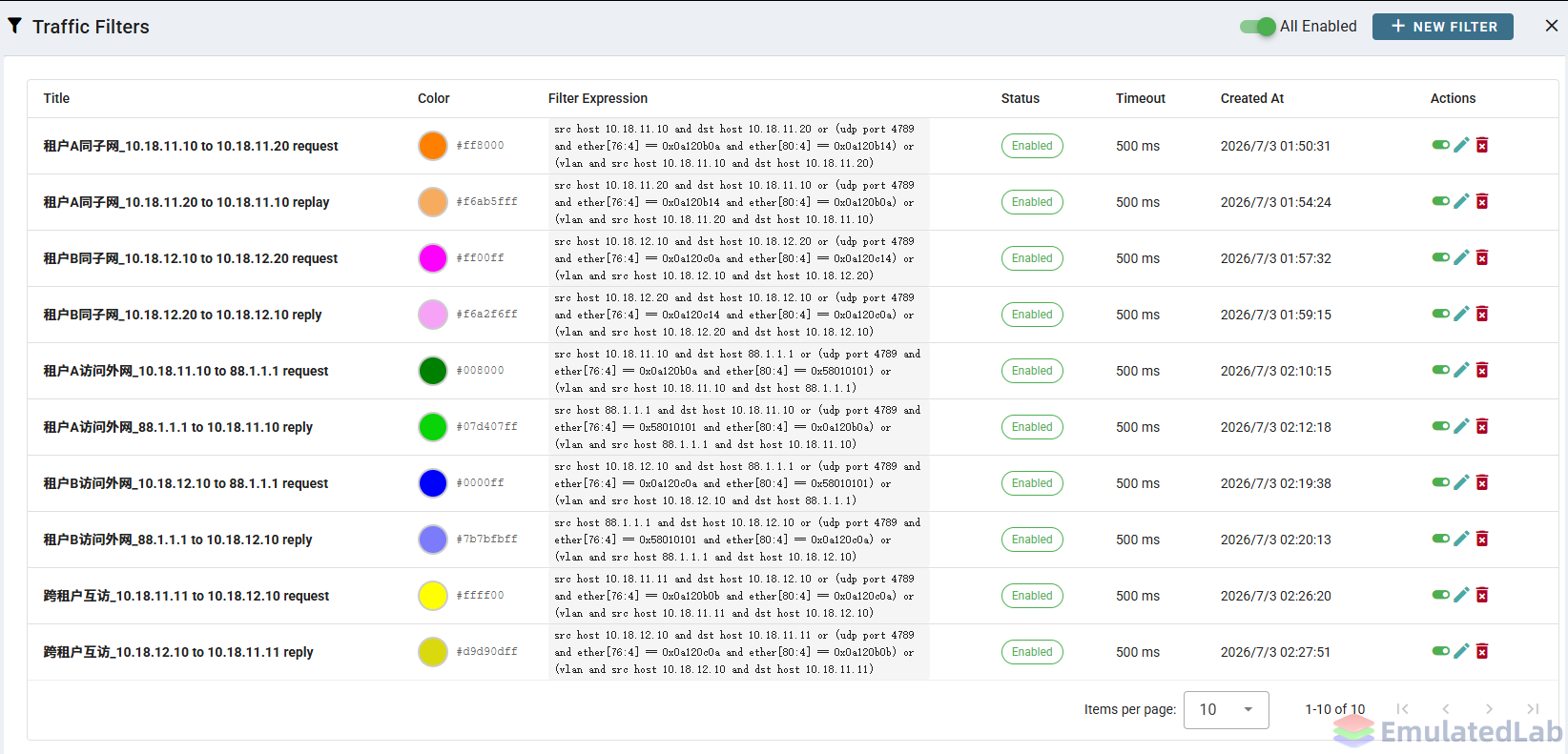

最终获得如下表达式，放入流量过滤表达式，如果不能抓到包，重新问ai，进一步微调。

4 4、正常情况下，流量演示

如果部分流量不显示，可以用如下命令重启流量过滤器

systemctl restart process-scanner，为了测试均匀，作如下测试

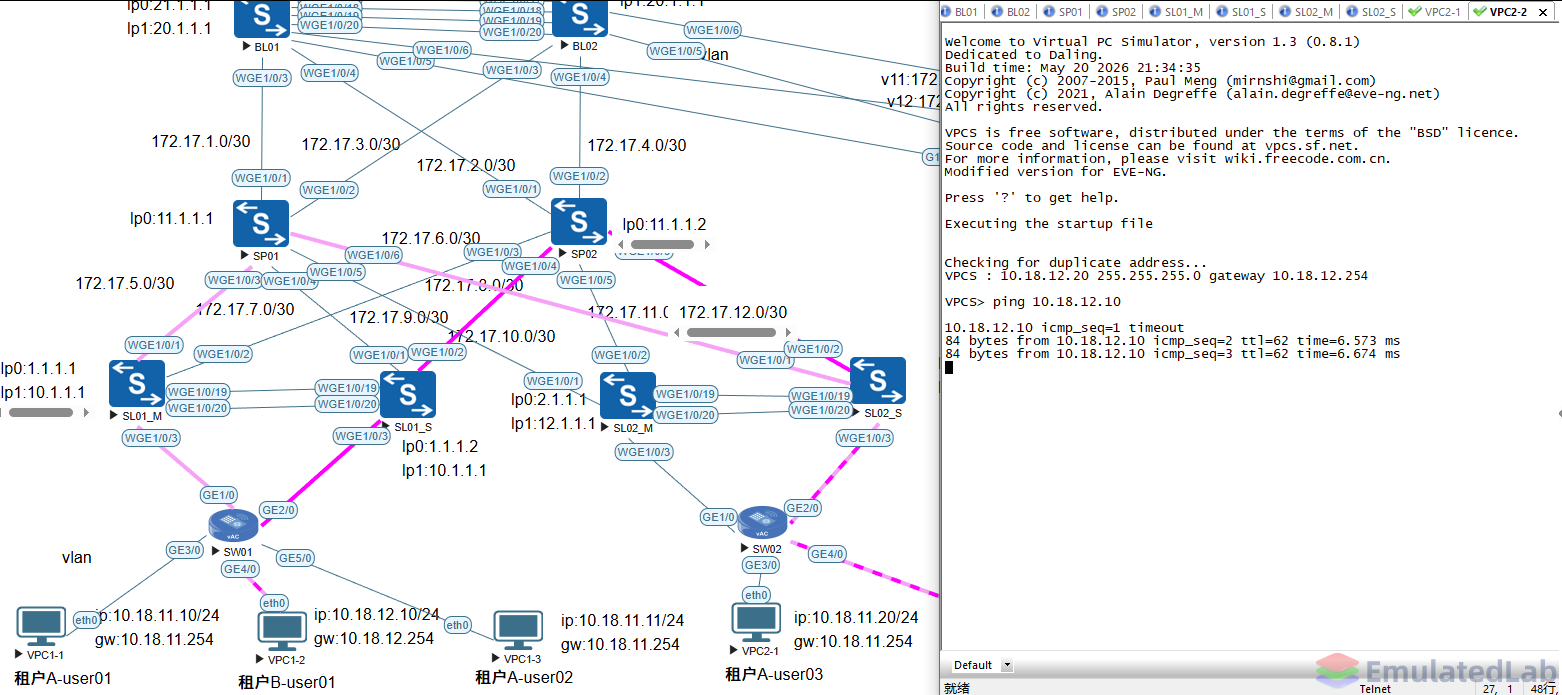

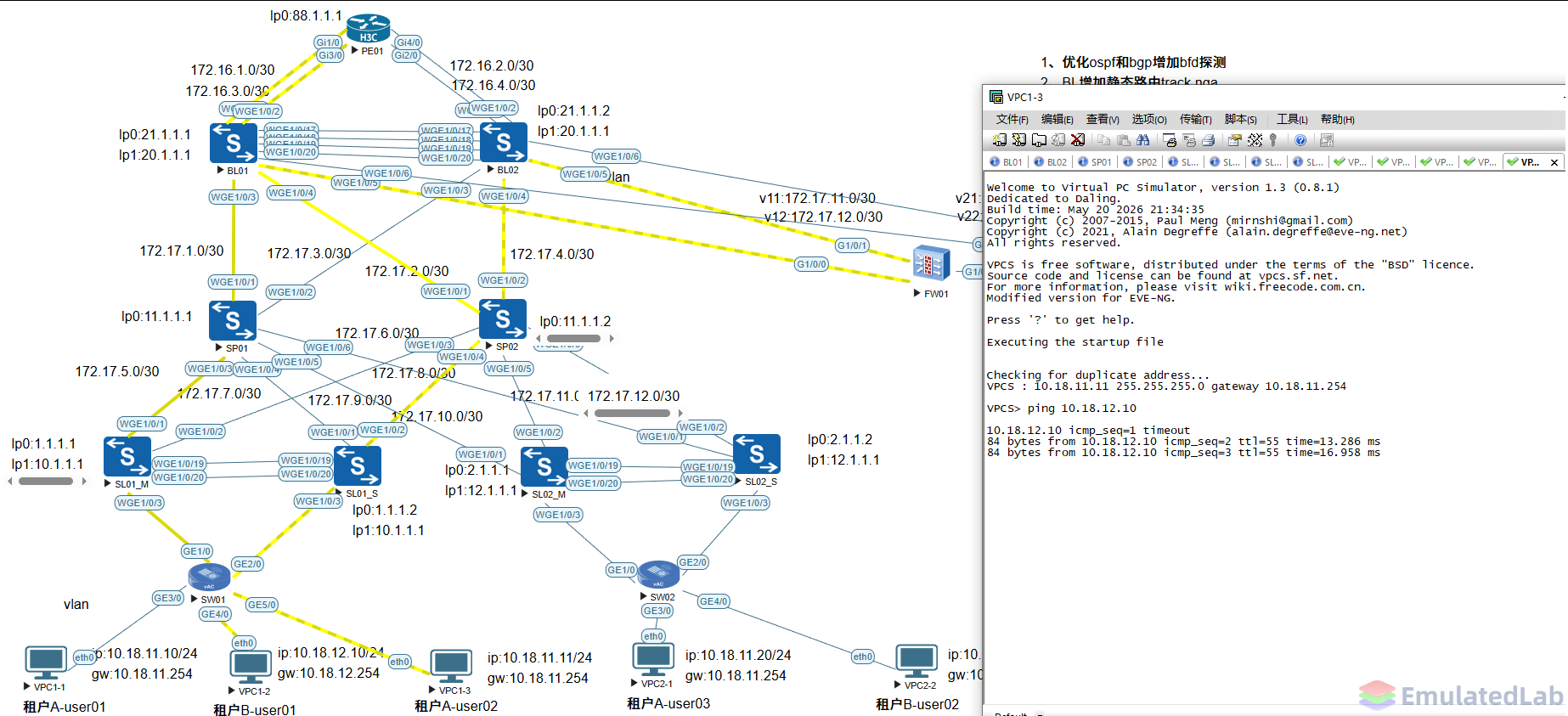

4.1 （1）VPC2-1、VPC2-2测试租户同子网流量

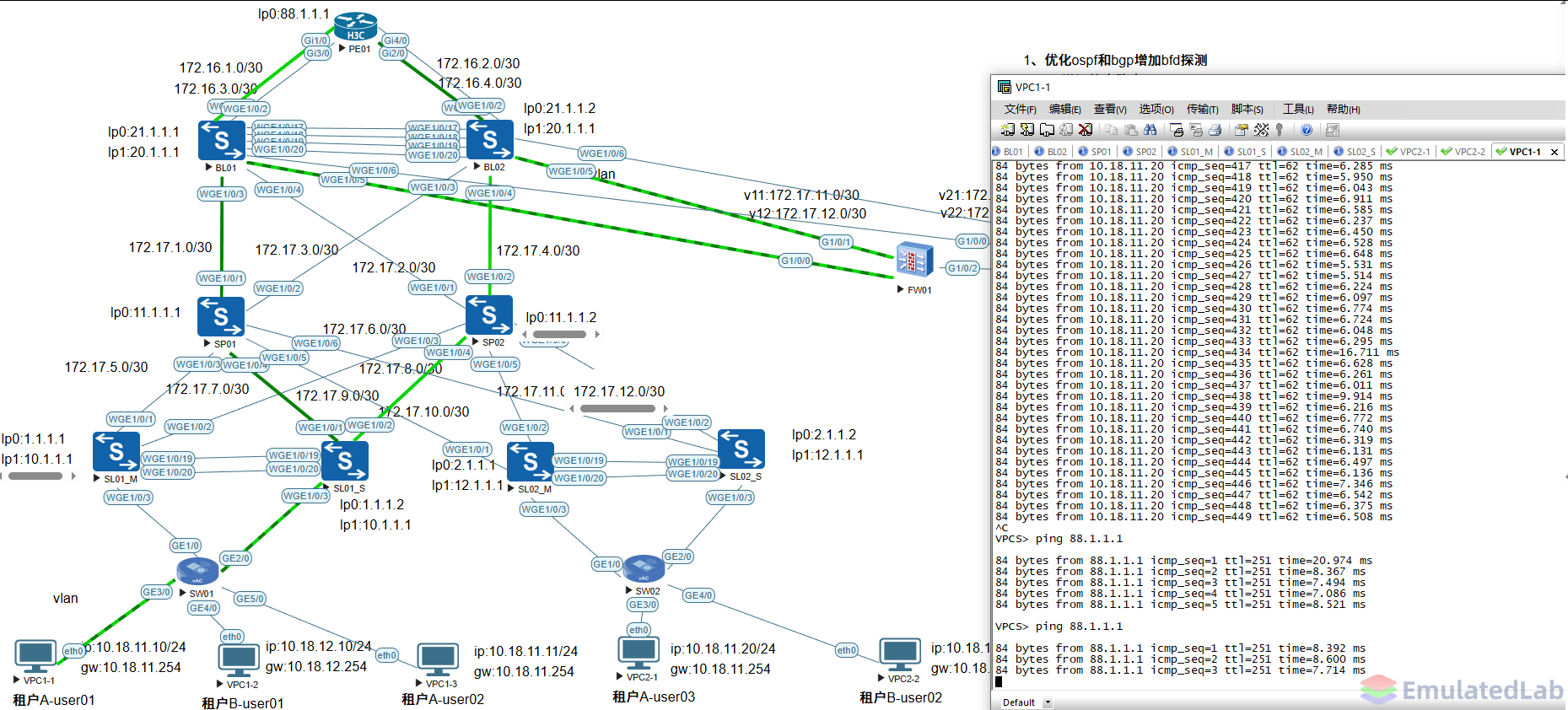

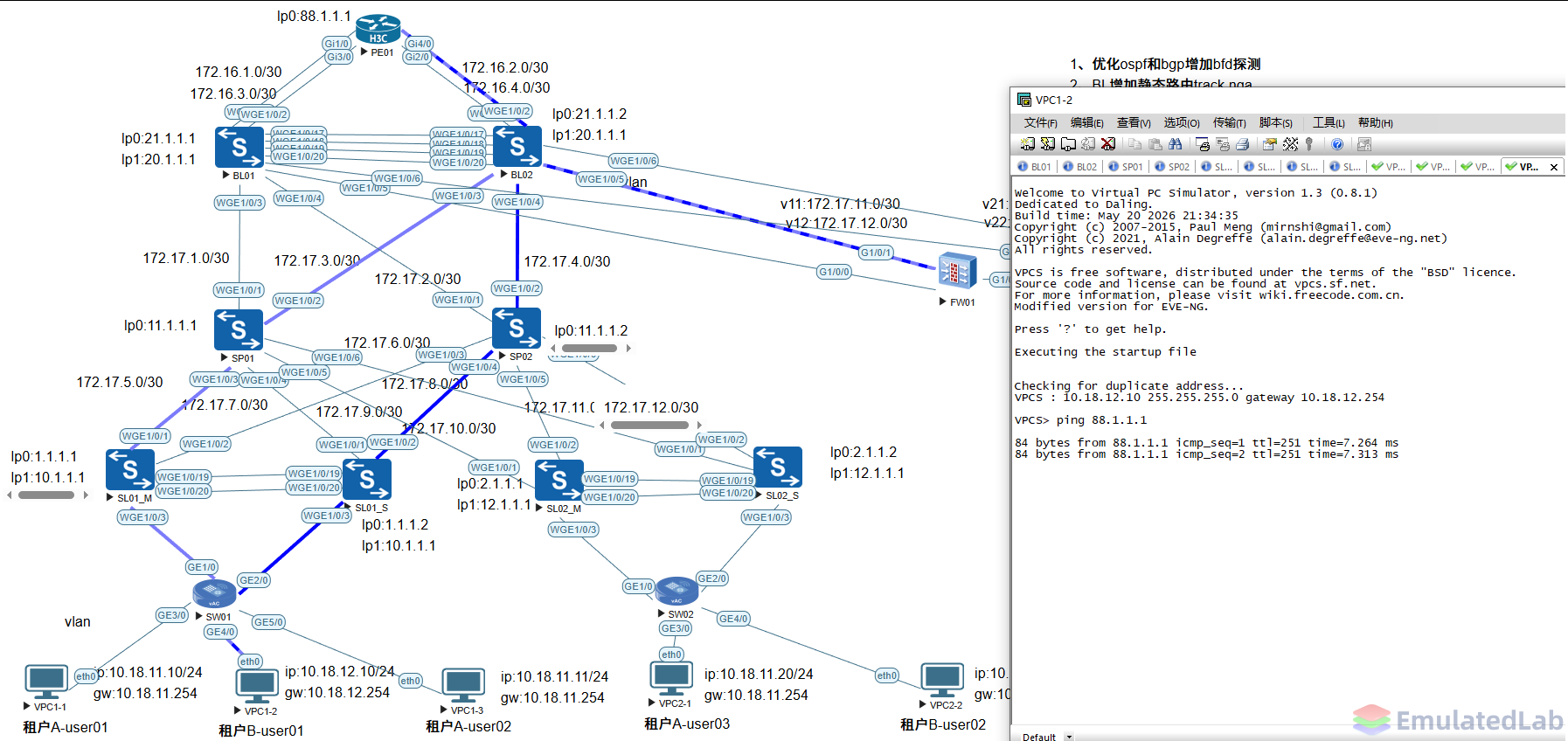

4.2 （2）VPC1-2、VPC1-2测试租户访问外网流量

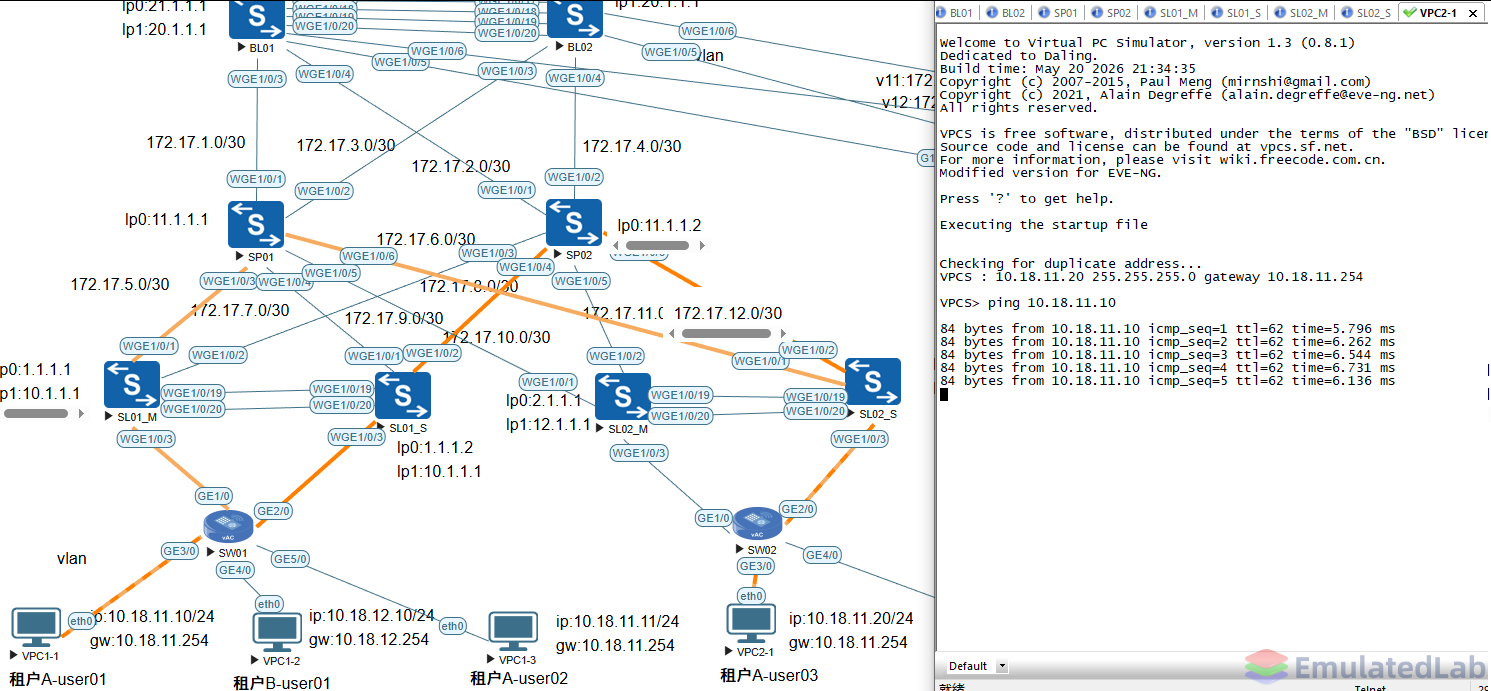

4.3 （3）VPC1-3与VPC1-2测试跨租户流量

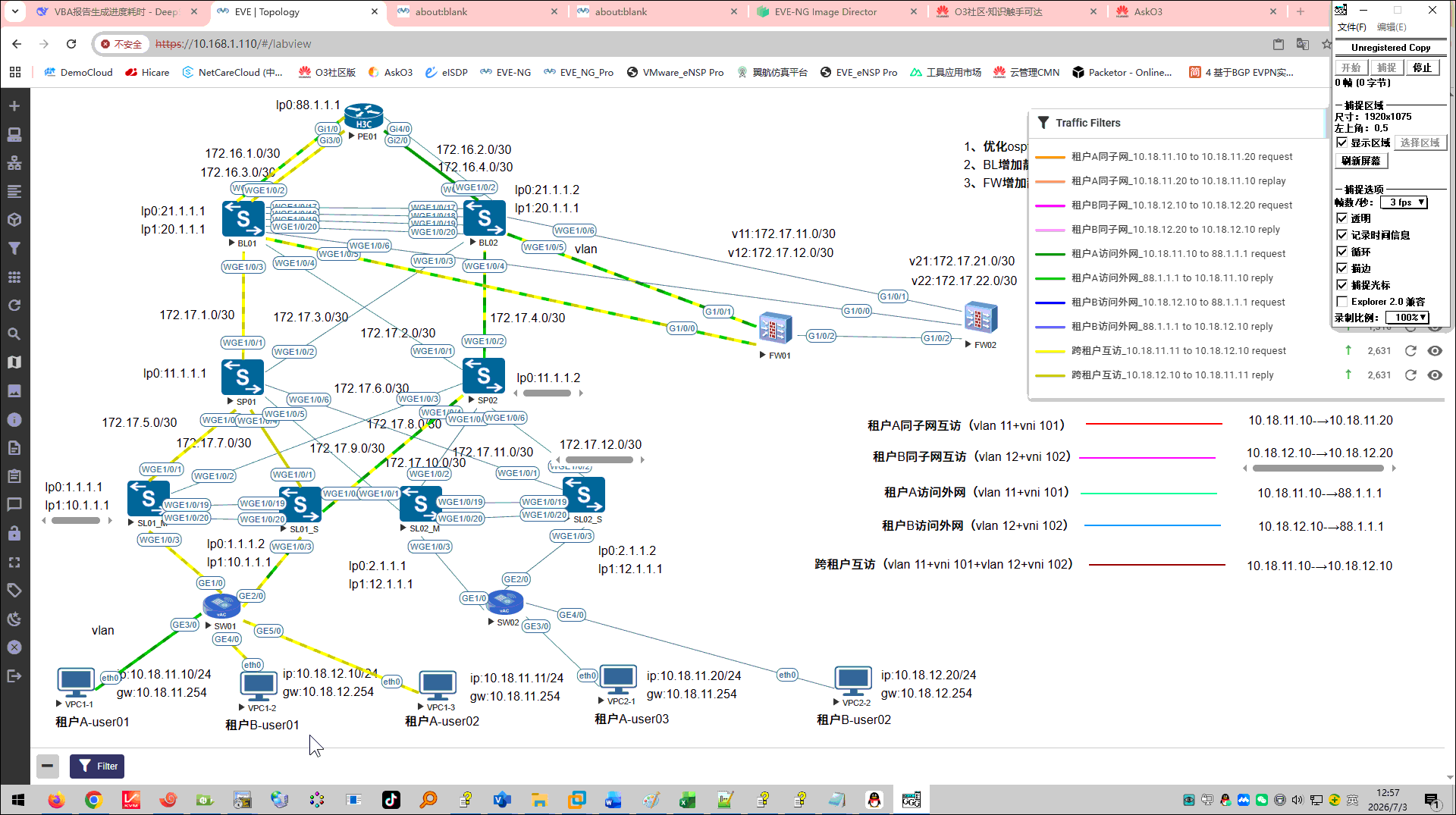

4.4 （4）整体测试效果如下图所示，5种并发流量

5 5、故障情况下，流量演示

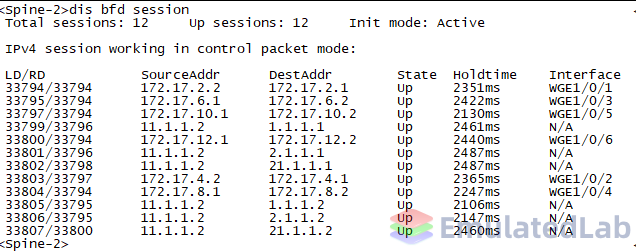

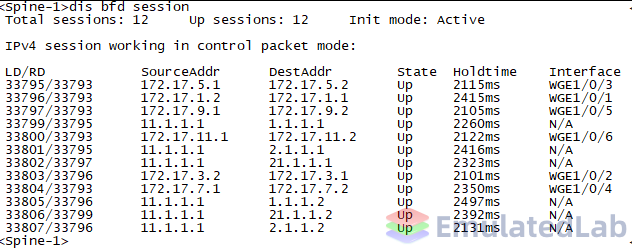

5.1 （1）测试之前，为了优化效果，这里的ospf协议和bgp协议都做了bfd联动，加速收敛，建议先检查SP的bfd状态是否ok

5.2 （2）下图模拟BL01故障，FW01故障，SP01故障，SL01_M故障路径变化

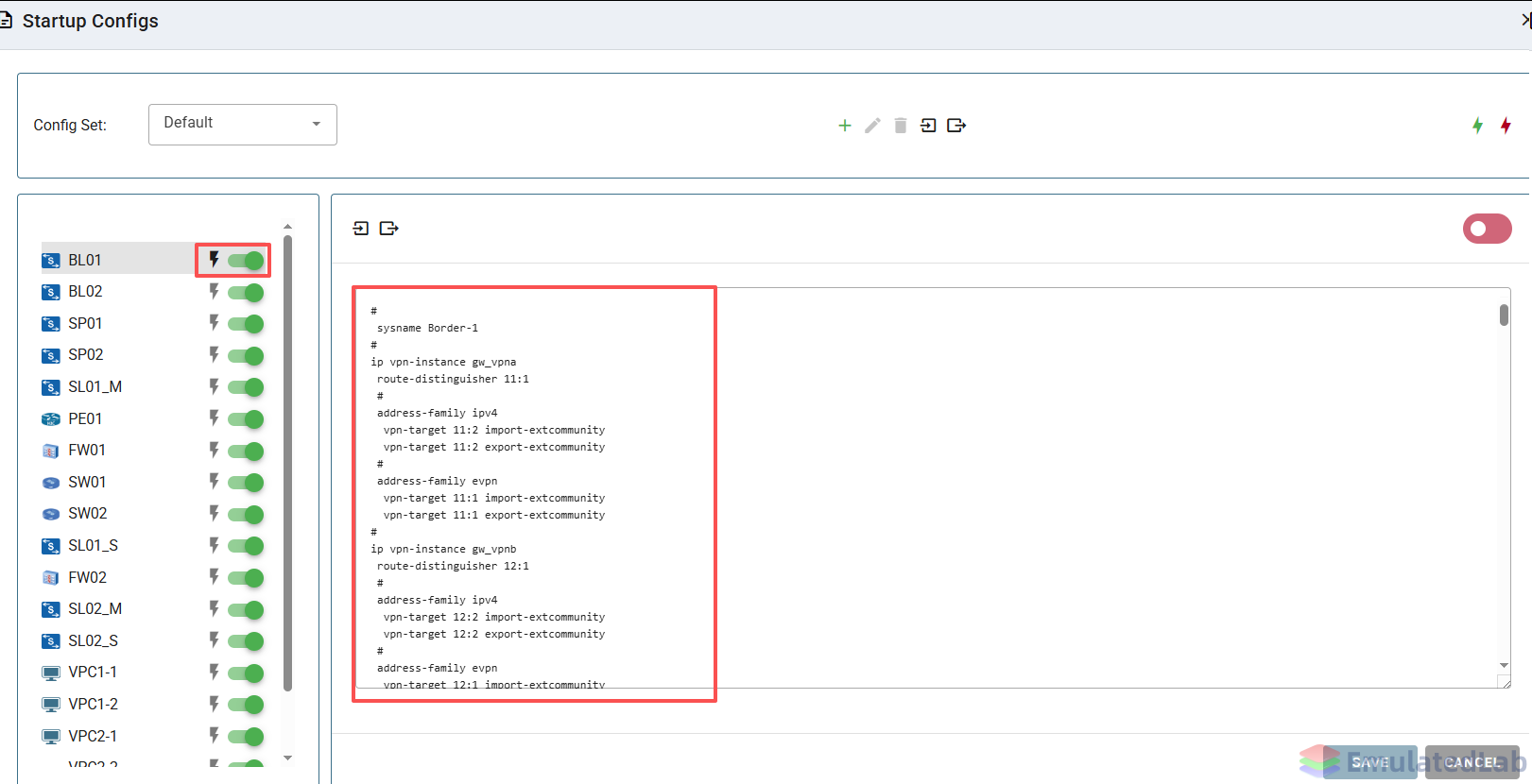

6 6、startup配置加载（绿色箭头打开）以及流量洞察语句

7 7、使用的镜像版本如下：

镜像名称	设备角色
h3cvsr1k-7.1.064	PE01（H3C VSR1K 路由器，作为外网出口）
h3cvac1k-7.1.064-R5435P03	SW01、SW02（H3C VAC1K 交换机，作为接入层 VXLAN 桥接设备）
h3cvswitch_S6850-7.1.070-E6713	BL01、BL02、SP01、SP02、SL01_M、SL01_S、SL02_M、SL02_S （H3C S6850 交换机，用作边界、汇聚、服务节点等， 承载 EVPN/VXLAN 功能）
huaweiusg6kv-V500R005C10SPC300	FW01、FW02（华为 USG6Kv 防火墙，用作安全防护及 NAT/路由）
