三菱PLC和组态王自动门电气控制系统59#

在自动化控制领域，三菱PLC（可编程逻辑控制器）与组态王的组合为各类复杂控制系统的实现提供了强大助力，自动门电气控制系统就是其中一个典型应用。

一、系统架构概述

自动门电气控制系统旨在实现门的自动开启与关闭，方便人员进出。三菱PLC作为核心控制单元，负责采集各类传感器信号，并依据预设逻辑输出控制指令。组态王则主要用于构建友好的人机界面（HMI），方便操作人员监控与干预系统运行。

二、三菱PLC编程实现

输入输出端口分配

首先，我们要明确PLC的输入输出端口连接。假设自动门配备了红外传感器用于检测有人靠近（连接到PLC的X0端口），门限位开关用于检测门的全开与全闭位置（全开限位连接到X1，全闭限位连接到X2）。电机控制正反转来实现门的开关动作，分别连接到Y0（开门）和Y1（关门）。

梯形图编程示例

// 检测到有人靠近，且门处于关闭状态时，执行开门动作
LD X0
AND NOT X1
OUT Y0

// 当门开到全开位置，停止开门动作
LD X1
OUT Y0, 0

// 检测到门开启一段时间后无人，且门处于开启状态时，执行关门动作
// 这里假设使用定时器T0来计时，设定时间为10秒（100个100ms单位）
LD X1
LD T0
OUT Y1

// 当门关闭到全闭位置，停止关门动作
LD X2
OUT Y1, 0

// 定时器T0设定，10秒计时
LD X1
ANI X0
OUT T0 K100

代码分析

1. LD X0：表示加载红外传感器信号，当有人靠近时，X0接通。
2. AND NOT X1：确保门当前处于未全开状态，因为只有门没全开且有人靠近才需要开门。
3. OUT Y0：输出信号到Y0，驱动电机开门。
4. LD X1 与 OUT Y0, 0：当门到达全开位置（X1接通），立即停止Y0输出，让电机停止开门动作。
5. 定时器部分，LD X1 与 ANI X0 配合，意味着门开着且没人靠近时，定时器T0开始计时，计时10秒后（K100代表100个100ms单位），LD T0 接通，触发关门动作。
6. 关门动作逻辑类似开门，LD X2 检测到门全闭位置，停止Y1输出，电机停止关门。

三、组态王与三菱PLC的连接及界面设计

在组态王中，我们需要配置与三菱PLC的通讯。通过选择对应的通讯协议（如三菱的专用协议），设置好PLC的IP地址或串口参数等，建立连接。

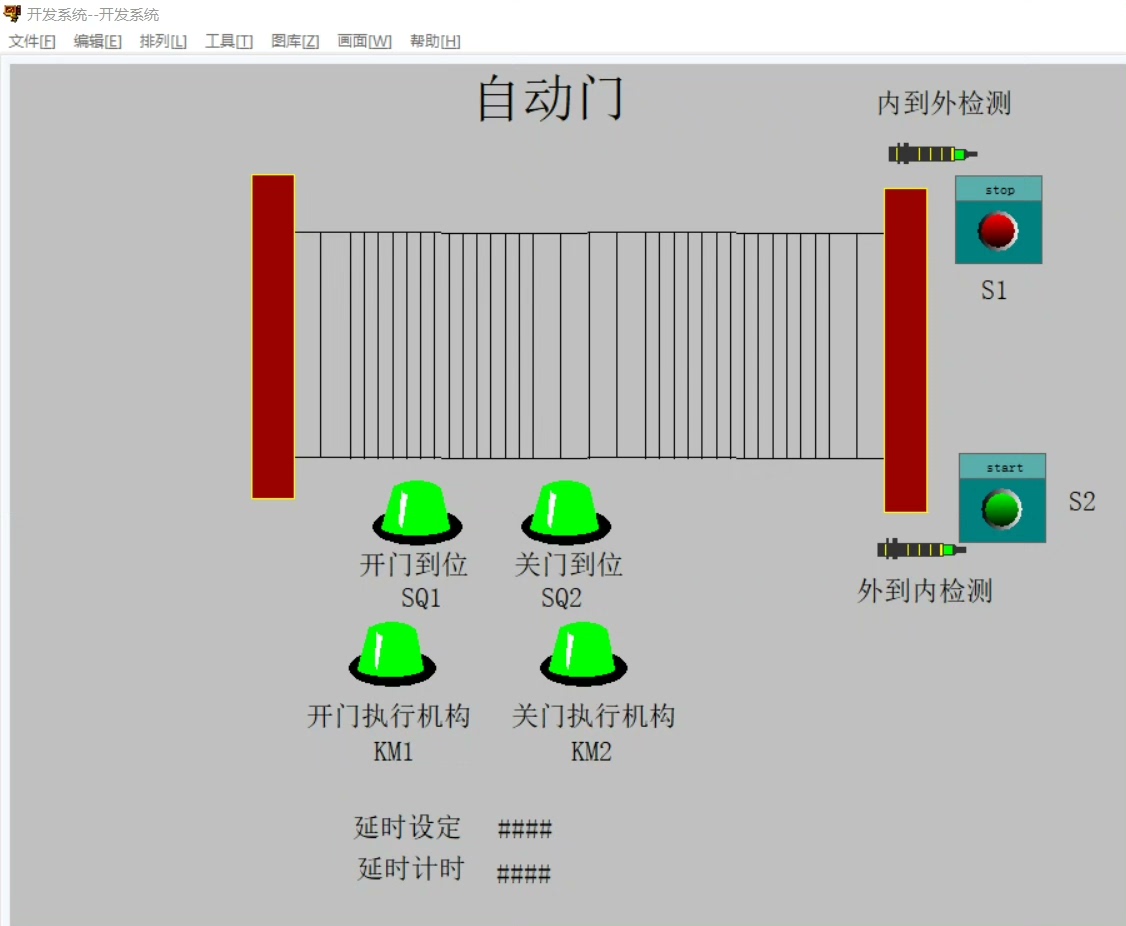

界面设计上，会有实时显示门状态的图形元素（开门、关门、停止状态用不同颜色或动画表示），还可添加手动控制按钮，方便特殊情况下人工干预。例如，添加“开门”“关门”按钮，在组态王中关联PLC的Y0和Y1输出地址，操作人员点击按钮即可控制自动门动作。

通过这样的三菱PLC与组态王组合，我们打造出了一个稳定、高效且易于监控和操作的自动门电气控制系统，为各类场所的人员进出管理提供了便捷的自动化解决方案。无论是商场、酒店还是写字楼，这样的系统都能大大提升通行效率与用户体验。
