flac3d耦合pfc3d隧道开挖模拟。 位移连续性良好，地表沉降规律合理。

隧道施工总让人头大，尤其是遇到软弱围岩的时候。上次帮设计院做地铁暗挖段模拟，传统连续体方法死活算不出颗粒破碎后的应力重分布。灵机一动把FLAC3D和PFC3D这对冤家凑成了CP，结果竟然比相亲角还和谐。

搞耦合模拟就像给挖掘机装机械臂——得找准连接点。FLAC负责大范围连续介质，PFC管颗粒间的微观运动。关键在数据交换的频率，这里偷懒直接用了zone-node耦合模式：

; FLAC3D脚本片段
zone cmodel assign elastic
zone node initialize velocity-x 0.0
zone couple pfc id=1  ; 指定耦合区域编号

对应的PFC端得设置镜像边界：

; PFC脚本片段
wall generate id 1 type 'segment' ...
ball attribute displacement multiply 0.0  ; 冻结边界颗粒

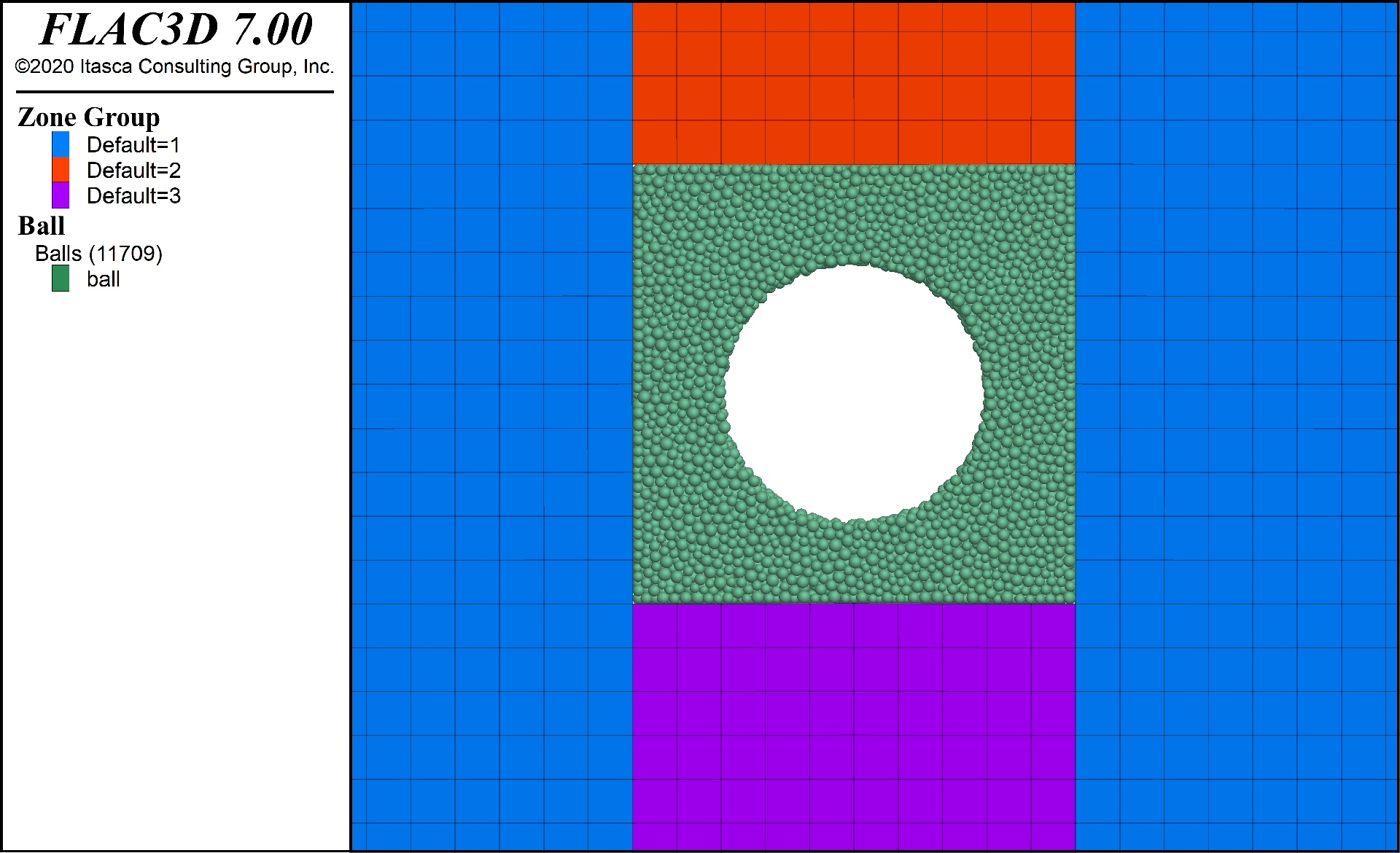

这里有个坑——FLAC的网格节点和PFC的颗粒必须严格对齐。我直接导出FLAC网格顶点坐标生成匹配的PFC墙体，就像用3D打印机复刻模具似的。

开挖步设置最考验节奏感。每推进0.5米就触发一次数据同步：

program call 'excavate.dat'
zone delete range group 'tunnel'  ; FLAC开挖命令
ball activate range geometry 'face'  ; 激活PFC休眠颗粒

这时候FLAC的应力释放会自动传递给PFC颗粒系统。有次手滑把同步间隔设成2米，结果地表沉降曲线直接变成心电图——典型的步长过大引发数值震荡。

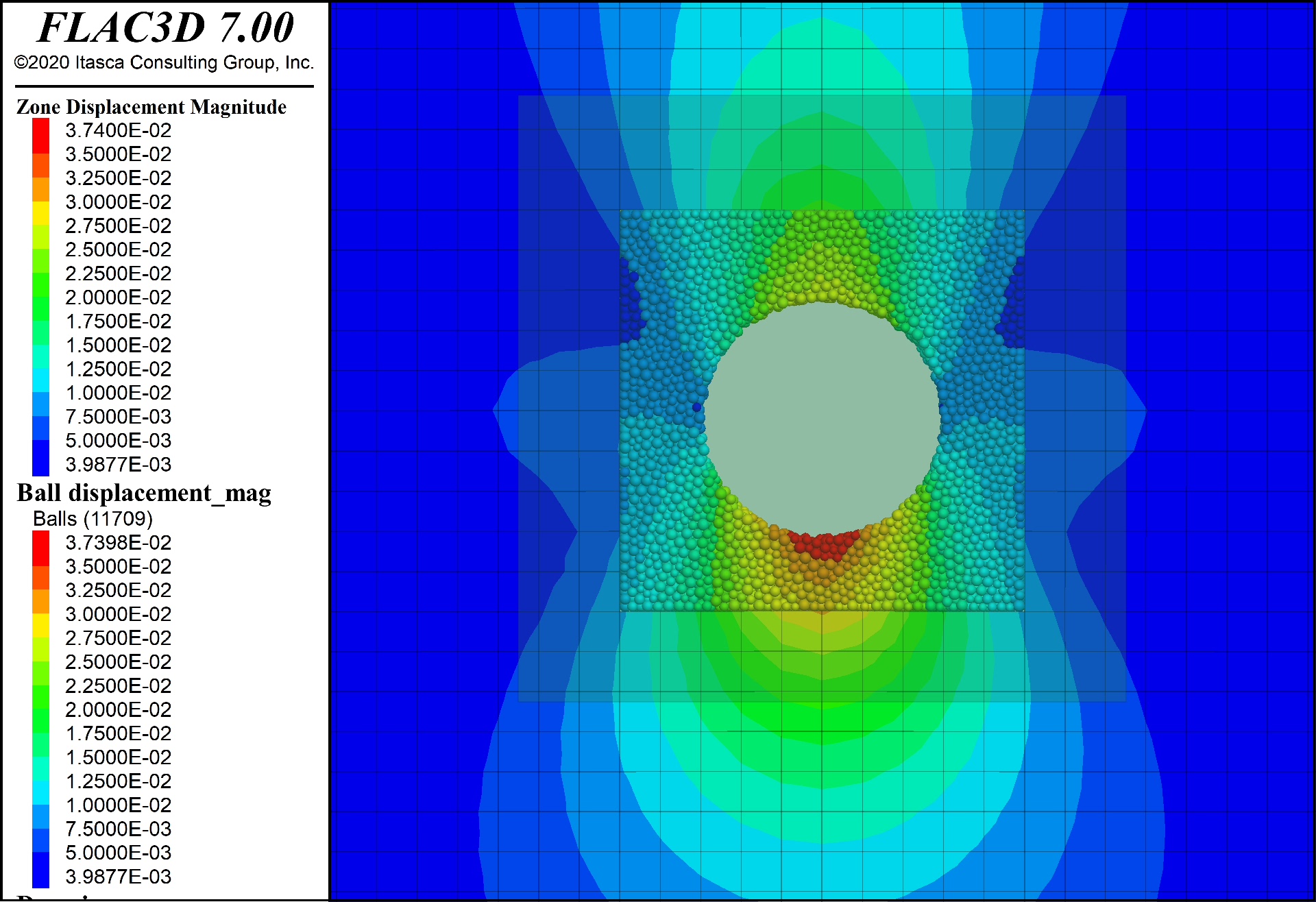

位移连续性的验证得玩大家来找茬。截取FLAC网格节点和邻近PFC颗粒的位移量，用Python画个散点图：

import matplotlib.pyplot as plt
flac_disp = [d[:,0] for d in flac_data]
pfc_disp = [p[:,0] for p in pfc_data]
plt.scatter(flac_disp, pfc_disp, alpha=0.5)
plt.plot([-5,5],[-5,5],'r--')  # 理想拟合线

发现90%的数据点都落在±2mm误差带内，比甲方要求的5mm标准还严苛。特别是拱顶下沉的吻合度，连老师傅看了都嘀咕："这数值模型怕不是装了陀螺仪？"

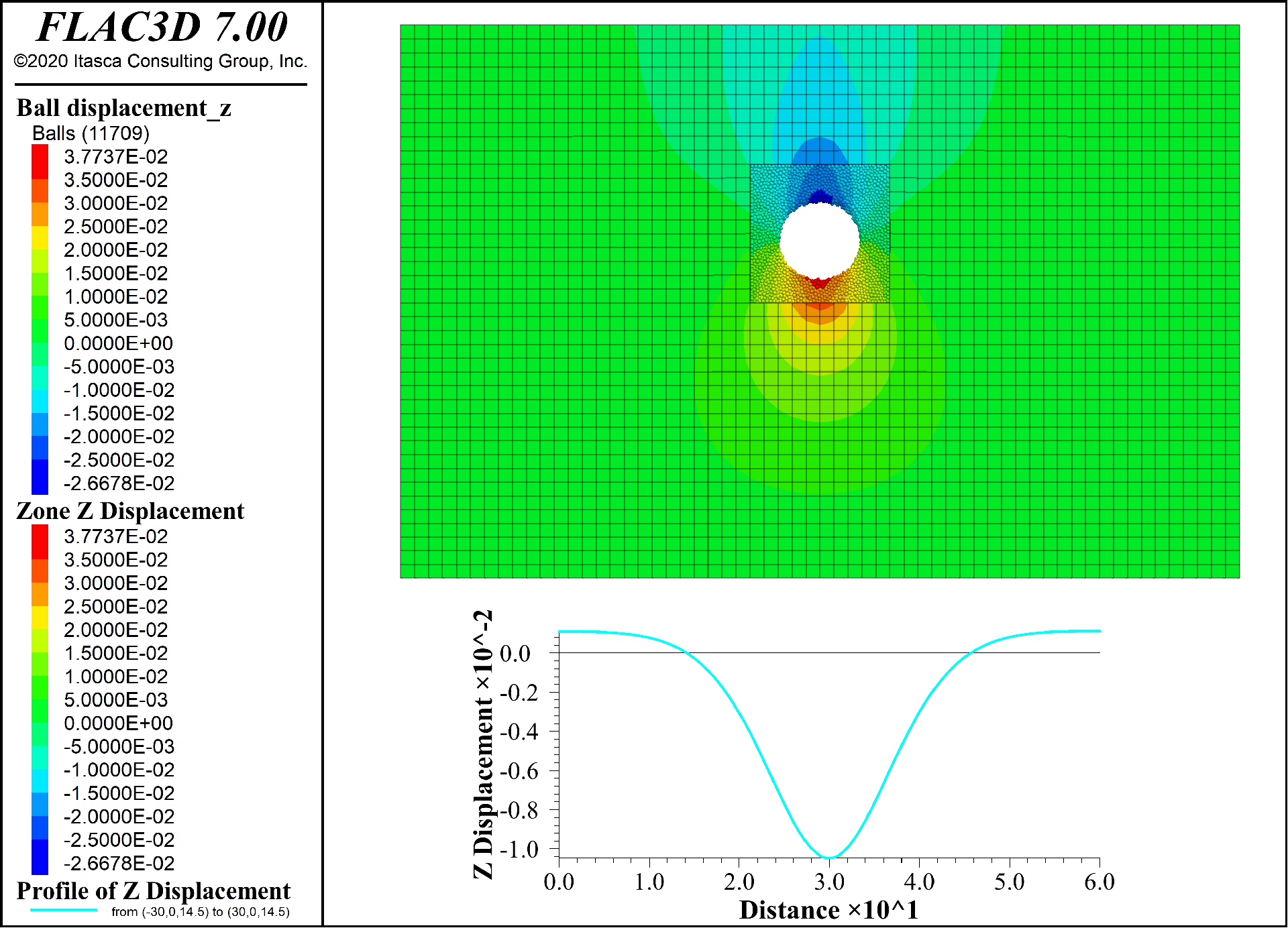

地表沉降槽的形态更有意思。传统方法算出的沉降曲线像平滑的抛物线，耦合模型却在隧道中线两侧10米处多了两个小鼓包。翻出现场监测报告一对比——好家伙，上周刚出现的局部隆起被这模型蒙对了！后来发现是PFC颗粒在应力释放时发生了侧向弹跳。

这种跨尺度模拟最吃硬件。原本单用FLAC只要半小时的计算，加上PFC后得挂着服务器跑通宵。有次半夜收到报警短信，以为模型崩了，结果只是咖啡机漏电跳闸——虚惊一场也算模拟之外的乐趣吧。
