一、功能简介

项目名：基于单片机的语音识别灯光控制系统设计
项目编号：dz-663
单片机类型：STM32F103C8T6
具体功能：
1、通过人体热释电D203S是否有人，有人且光照较低时自动开灯，当人离开后，30s自动熄灭灯
2、通过光照模块5516检测当前环境的光照强度，检测到有人根据光照强度自动调节台灯的亮度；
3、通过按键可设置光照值、可调节灯的亮度；
4、通过语音识别模块SU-03T可控制台灯开关可调节亮度；
5、通过OLED显示亮度等级、模式、是否有人；
6、将检测的数据通过WiFi模块ESP8266传输到用户的手机端，并可以通过手机端远程控制台灯的开关。


二、系统框图设计

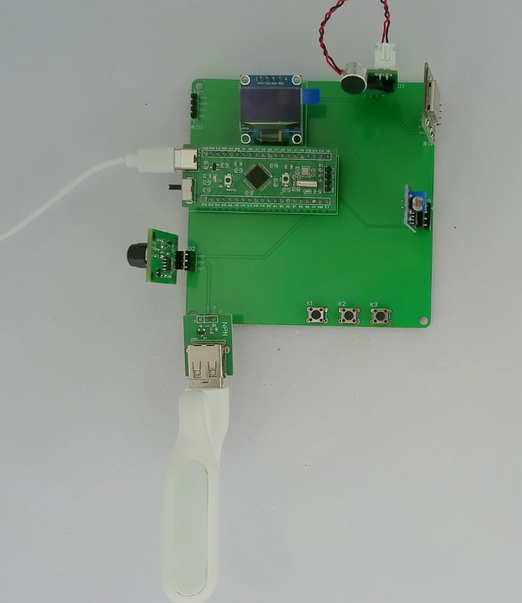

三、32实物图

单片机型号：STM32F103C8T6

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

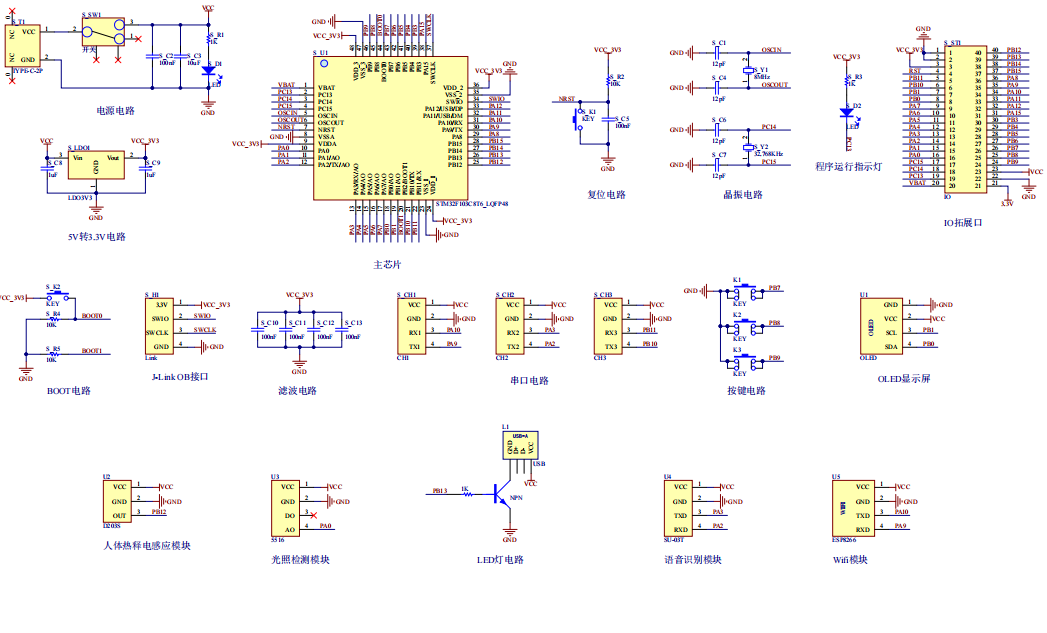

 四、原理图

软件版本：AD2013

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

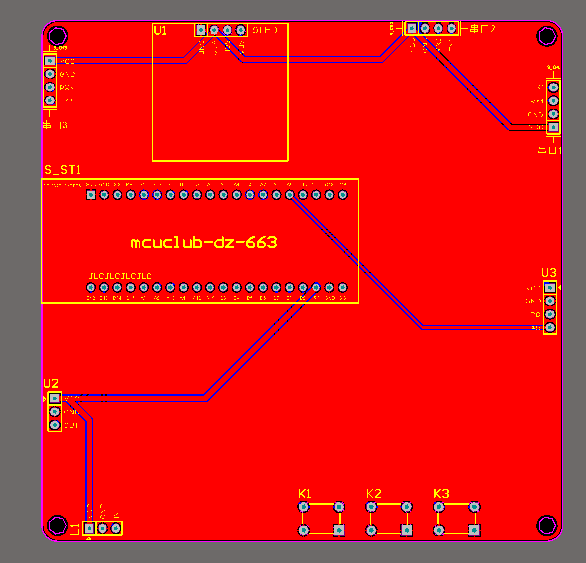

 五、PCB图

由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件。中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。

两层板，上下覆铜接地。

六、部分程序展示

软件版本：keil5

逻辑程序和驱动程序分开，分布于main.c和其他.c文件

/**********************************
函数名：处理函数
传参值：无
返回值：无
**********************************/
void Manage_Function(void)
{
	if(display_num == 0)								  										//测量界面
	{
		if(flag_mode == 0)                 										  //在自动模式下
    {
      if(HUMAN == 0)                   											//如果有人
      {
        light_middle = (light_trigger + light_min)/2;       //计算中间值
        if((light_value < light_trigger) && (light_value > light_middle)) //如果光照值处于中间值和触发值之间，开低档
        {
          flag_led = 1;
        }
        else if((light_value > light_min) && (light_value < light_middle))//如果光照值处于中间值和最小值之间，开中档
        {
          flag_led = 2;
        }
        else if(light_value < light_min)                                  //如果光照值小于最小值，开高档
        {
          flag_led = 3;
        }
        else                                                              //如果光照值大于触发值，关灯
        {
          flag_led = 0;
        }

				flag_timer_begin_30s = 0;
				flag_timer_finish_30s = 0;
      }
      else                                                                //如果周围没人，30s后灯关闭
      {
				if(flag_timer_finish_30s == 1)
				{
					flag_timer_begin_30s = 0;

					flag_led = 0;
				}
				else
				{
					flag_timer_begin_30s = 1;
				}
      }
    }
	}
	else																											//设置界面，关闭灯
	{
		flag_led = 0;
	}

	if(flag_led == 0)																					//灯光标志位对应PWM值
	{
		pwm_value = 0;
	}
	else if(flag_led == 1)
	{
		pwm_value = 3;
	}
	else if(flag_led == 2)
	{
		pwm_value = 6;
	}
	else
	{
		pwm_value = 10;
	}

	if(flag_finish_5s == 1)																		//5秒上传一次数据
  {
    flag_begin_5s = 0;
    Aliyun_Send_Data();
    flag_begin_5s = 1;
  }
}
