一、基本介绍

功能简介：
从机：
1、通过4*4矩阵键盘，可以输入病床号（位数不限），病床分为普通病房（按键“A”）和重症病房（按键“B”）,当普通病房短按“#”键时为普通呼叫，长按“#”键时为紧急呼叫；重症病房呼叫都为紧急呼叫。
2、当按下“#”键呼叫后，LED灯常亮，当医护人员利用主机按下“知晓”键后，灯变成闪烁，当医护人员过来检查后，按下“C”键，灯熄灭。
3、通过红外避障管检测手是否放在心率传感器上，如果放在心率传感器则实时监测病人心率，当心率异常时，进行紧急呼叫
4、通过OLED显示数据
5、通过zigbee收发数据

主机：
1、当病人有呼叫时，OLED显示病床号和普通呼叫还是紧急呼叫，如果多个病人同时呼叫，按照先后顺序显示
2、通过TTS语音模块循环播报病床号和普通呼叫还是紧急呼叫
3、医护人员可按下“应答”键，播报停止（OLED所有内容清除）
4、通过zigbee收发数据

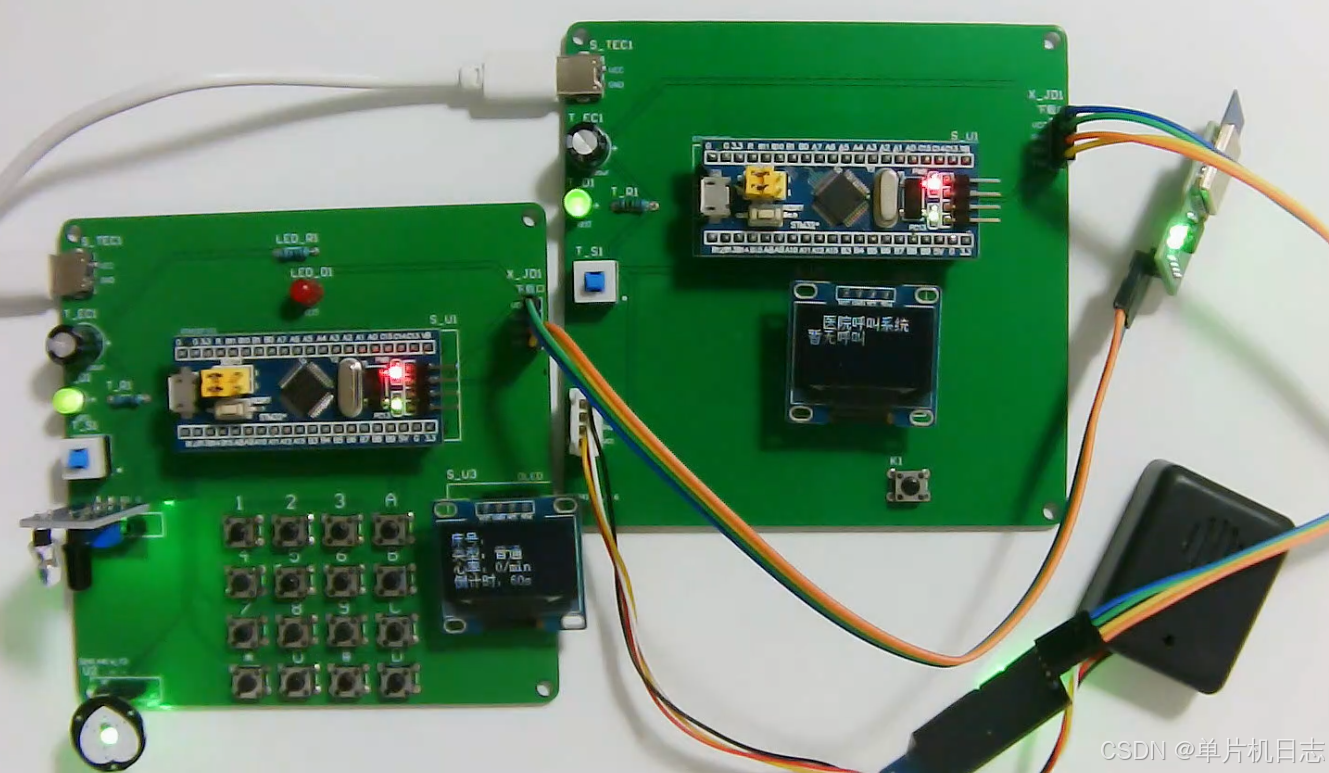

二、32实物图
单片机型号：STM32F103C8T6

板子为绿色PCB板，两层板，厚度1.2，上下覆铜接地。元器件基本上为插针式，个别降压芯片会使用贴片式。

供电接口：TYPE-C

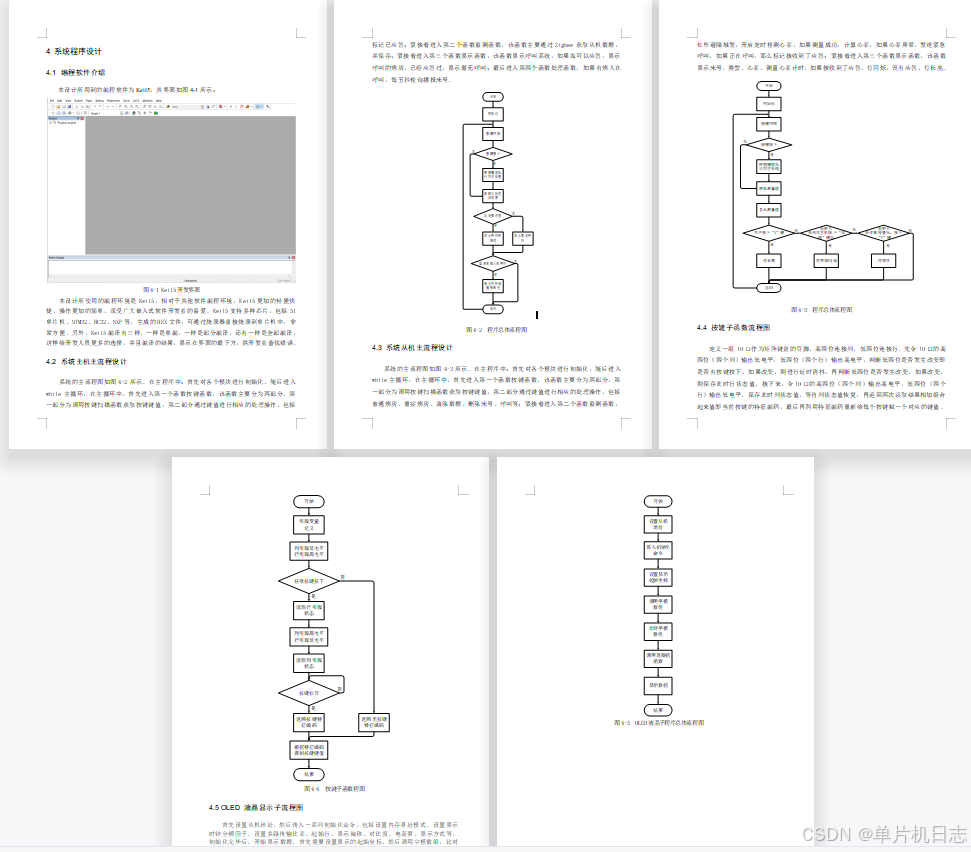

三、资料预览

四、原理图

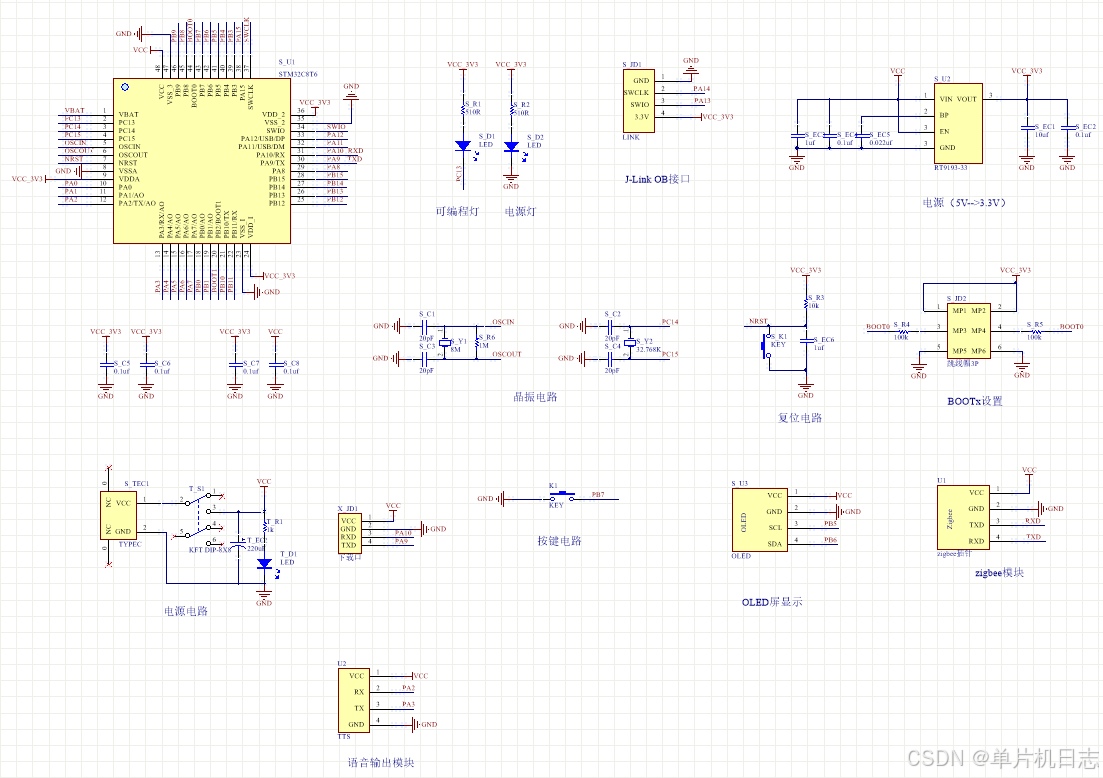

主机：

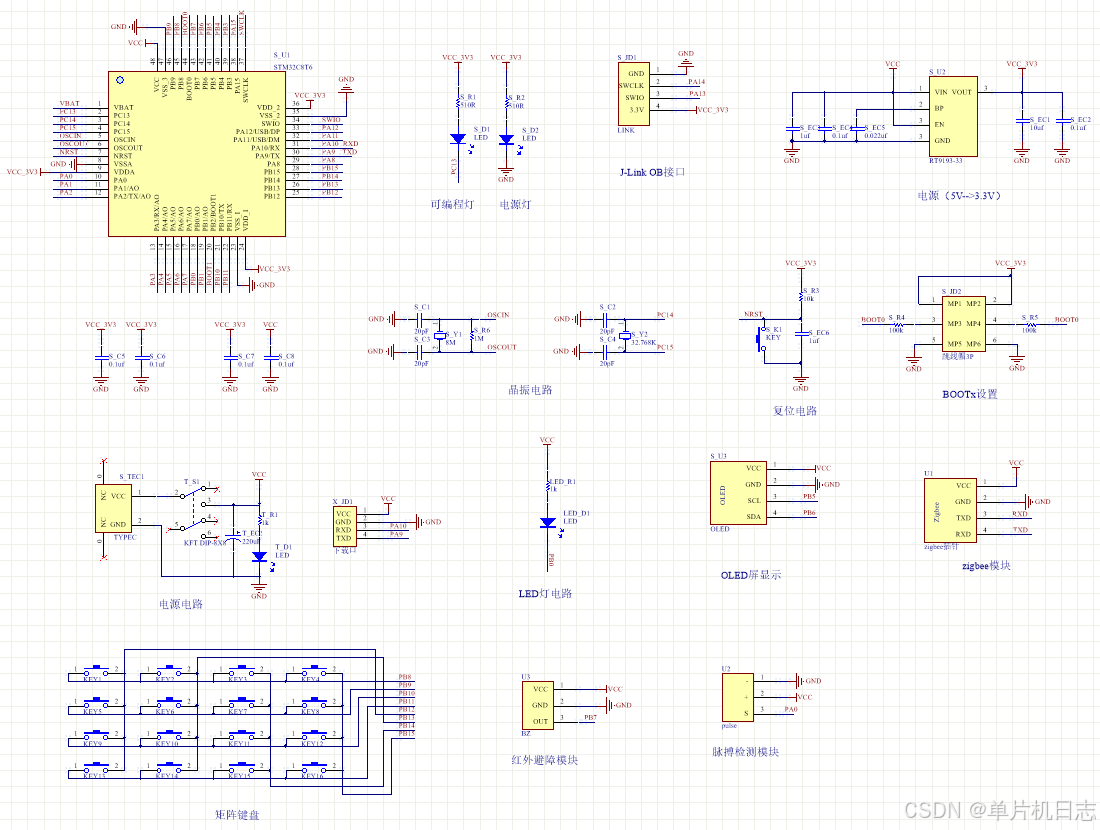

从机：

软件版本：AD2013

电路连线方式：网络标号连线方式

注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构原理图

五、PCB图
由原理图导出，封装很大一部分都是作者自己绘制，不提供封装库，只提供连接好的源文件。中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。

两层板，上下覆铜接地。

主机：

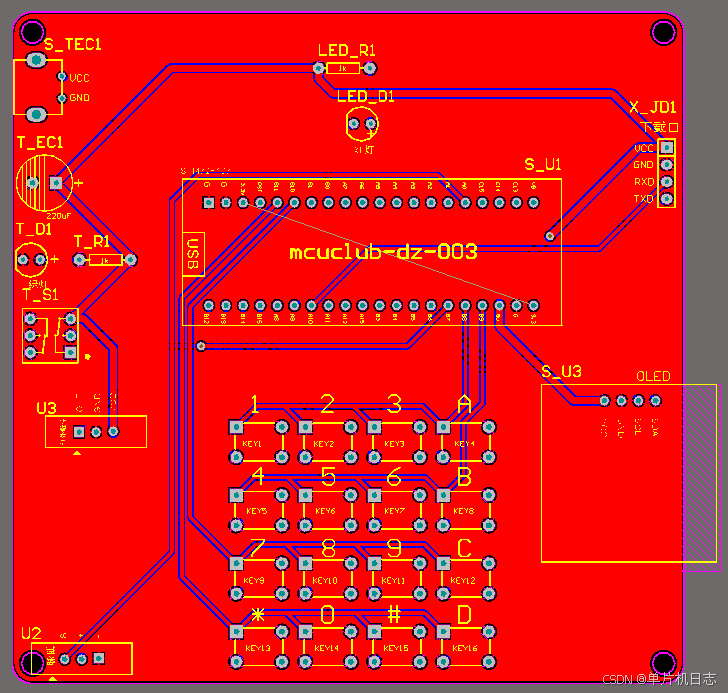

从机：

六、系统框图
本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成智能充电器的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入的部分数据，经过内部处理，控制输出部分。输入由四部分组成，第一部分是电流电压监测模块，通过该模块可以获取当前放电的电流电压数据；第二部分是温度检测模块，通过DS18B20温度检测模块获取电池温度；第三部分是按键模块，通过该模块切换界面、设置阈值等；第四部分是供电模块，通过该模块可给整个系统进行供电。输出由三部分组成，第一部分时LCD1602显示模块，显示电压电流、电量、温度等；第二部分是LED灯外设模块，用于作为充电器的负载查看电流通断等现象。第三部分是声光报警模块，当检测到温度大于最大值时进行声光报警并关闭电源。系统框图如图3.1所示。

八、软件设计流程

九、部分程序展示
软件版本：keil5逻辑程序和驱动程序分开，分布于main.c和其他.c文件

/****
*******处理函数
*****/

if(light_value < light_min)                                                //光照值小于设置最小值,进行补光，声光报警
            {
                RELAY_BG = 0;
                flag_alarm_l = 1;
            }
            else                                                                                            //光照值大于等于设置最大值，停止补光，取消声光报警
            {
                RELAY_BG = 1;
                flag_alarm_l = 0;
            }

            if(flag_alarm_h == 1 || flag_alarm_r== 1 || flag_alarm_c == 1)                            //湿度异常，土壤湿度异常，CO2浓度异常，通风
            {
                RELAY_TF = 0;
            }
            else                                                                                                                                                //湿度异常，土壤湿度异常，CO2浓度异常，停止通风
            {
                RELAY_TF = 1;
            }
