基于STM32单片机的智能输液系统液滴温度速度语音播报提醒液速控制液滴监测TFT屏幕显示设计

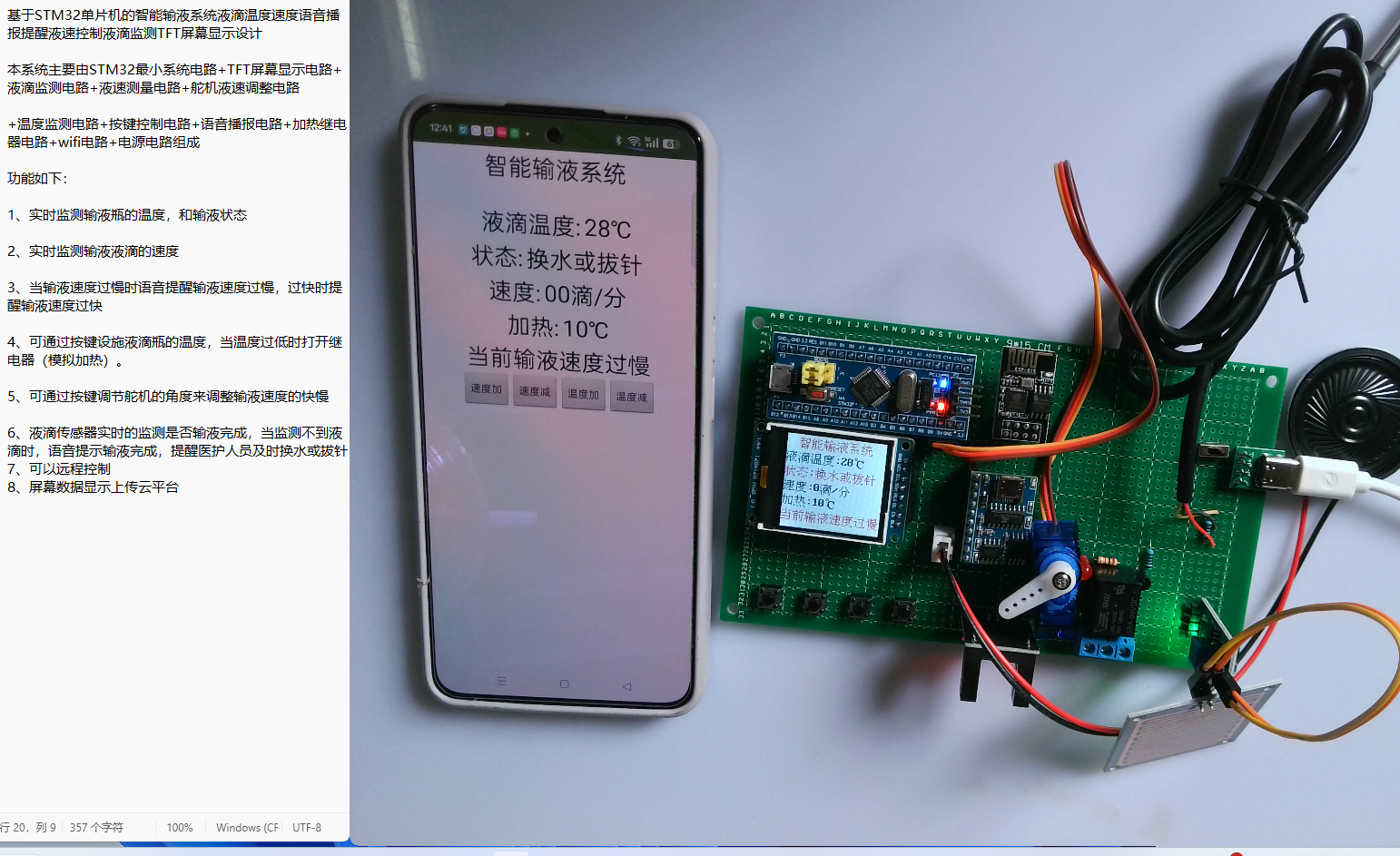

本系统主要由STM32最小系统电路+TFT屏幕显示电路+液滴监测电路+液速测量电路+舵机液速调整电路

+温度监测电路+按键控制电路+语音播报电路+加热继电器电路+wifi电路+电源电路组成

功能如下：

1、实时监测输液瓶的温度，和输液状态

2、实时监测输液液滴的速度

3、当输液速度过慢时语音提醒输液速度过慢，过快时提醒输液速度过快

4、可通过按键设施液滴瓶的温度，当温度过低时打开继电器（模拟加热）。

5、可通过按键调节舵机的角度来调整输液速度的快慢

6、液滴传感器实时的监测是否输液完成，当监测不到液滴时，语音提示输液完成，提醒医护人员及时换水或拔针
7、可以远程控制
8、屏幕数据显示上传云平台

MCU-917基于STM32单片机的智能输液系统液滴温度速度语音播报提醒液速控制液滴监测TFT屏幕显示设计_哔哩哔哩_bilibili

基于STM32单片机的智能输液系统设计大纲

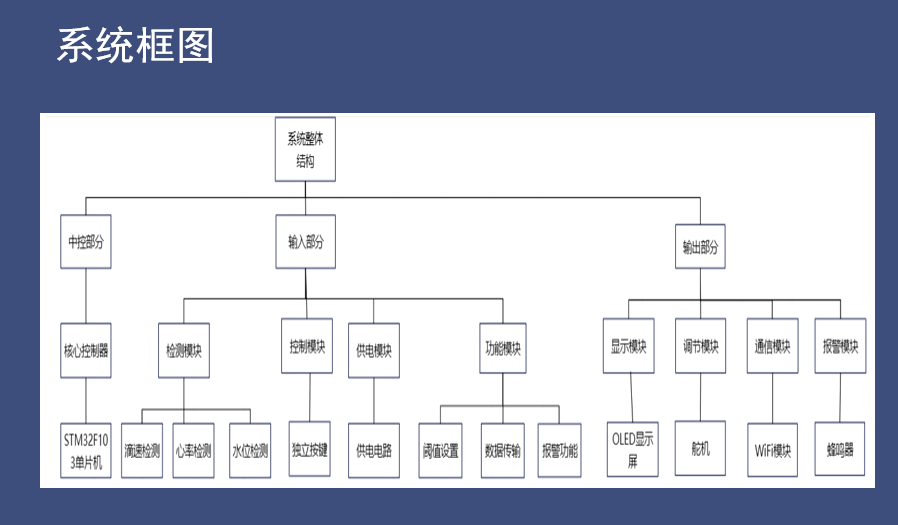

系统总体设计

1. 系统架构概述：STM32最小系统为核心，集成TFT显示、液滴监测、液速测量、舵机控制、温度监测、按键控制、语音播报、加热继电器、WiFi模块及电源电路。
2. 功能模块划分与协同工作流程。

硬件电路设计

1. STM32最小系统电路：主控芯片选型（如STM32F103C8T6），时钟电路、复位电路及调试接口设计。
2. TFT屏幕显示电路：SPI/I2C接口驱动，实时显示温度、液速、输液状态等数据。
3. 液滴监测电路：红外对管传感器设计，信号调理电路及中断触发逻辑。
4. 液速测量电路：基于液滴传感器的脉冲计数算法，速度计算与校准方法。
5. 舵机液速调整电路：PWM驱动舵机，机械结构与输液管夹持器的联动设计。
6. 温度监测电路：DS18B20数字温度传感器，单总线通信协议实现。
7. 按键控制电路：矩阵按键或独立按键，实现温度设定与速度调节。
8. 语音播报电路：SYN6288语音模块，UART协议集成与提示音触发逻辑。
9. 加热继电器电路：NPN三极管驱动继电器，模拟加热控制与安全保护。
10. WiFi电路：ESP8266模块，AT指令集与云平台通信协议（MQTT/HTTP）。
11. 电源电路：3.3V/5V稳压设计，低功耗模式与电池管理。

1.1.1 研究背景

基于单片机的智能输液系统是医疗设备领域的一项重要研究。随着医疗技术的不断发展，传统的输液系统已不能满足日益增长的临床需求。智能输液系统通过引入单片机技术，能够实现输液流量的精确控制、患者状态的监测以及异常情况的实时处理，具有更高的安全性和稳定性，能够提高医疗服务的质量和效率。

研究背景包括以下几个方面：

医疗需求：随着人口老龄化和慢性疾病的增加，输液治疗在临床上越来越常见，而传统的手动调节输液速度容易出现误差，不能满足治疗要求。

技术发展：单片机技术在医疗设备领域有广泛应用，其高性能、低功耗、稳定可靠的特点使其成为智能输液系统的理想控制核心。

安全需求：输液过程中的速度控制和监测对患者的安全至关重要，传统系统难以实现对输液速度的精准控制和实时监测，容易导致输液速度过快或过慢，从而产生不良反应。

基于以上背景，研究人员致力于设计和实现基于单片机的智能输液系统，通过对输液流量进行精确控制，并结合传感器监测患者的生理参数，实现对输液过程的智能化管理和控制，提高治疗的安全性和有效性，为临床输液提供更可靠的支持。

1.1.2 研究意义

随着智能化控制的不断发展，自动化临床设备的研究已成为医疗器械的一个重点，随着新药品研发的越来越多，采用静点输液治疗方法在治疗疾病的过程中已变得很普遍了。然而在输液过程中，对于不同药液，不同年龄患者均有其不同的最佳滴速要求其滴速过快或者过慢均会影响治疗效果;在输液过程中，若需要换输液,若发现不及时就会出现空气进入血管内就会危及病人生命安全，还有当病人单独输液时，由于睡着或者忘记观察药液量导致血液外流等事故。

从医院的角度来说，通过点滴输液报警器智能监控，可完全代替人工，及时预警、报警，降低医护人员工作强度，减少护理出错，提高了服务质量，杜绝了医护人员肉眼监控的弊端，将大大降低医疗事故几率。从患者的角度来说，有了智能监控管理系统，患者家属可以不用再陪护，患者也可以安心休息，在一定程度上，降低患者的紧张度。所以，综合以上两方面的概述，将来医用输液报警器有着良好的发展前景。以上就体现出;医院输液瓶监控的重要地位和作用。对提高医疗事业的发展起到很大的作用.利用科技去提高整个医疗事业，是造福整个人民的好事情，对于此应努力的去改善。本设计是基于STM32的点滴输液报警器设计，主要实现以下功能：通过红外光电传感器模拟滴速,按键设置液滴流速上限和流速下限，舵机也可以自动调节档位，控制滴速在设置范围内。同时利用液位传感器检测输液瓶剩余容量（超声波），当输液瓶剩余容量为30ml时，蜂鸣器报警。紧急情况下，可通过按键直接报警；并在液晶屏实时显示设置滴速、当前滴速、剩余容量等信息。更为重要的是，加入了WIFI模块，通过该模块联网，在联网界面显示滴速、容量、滴速阈值，这更便于人们远程观察。该设计的基于STM32的点滴输液报警器具有很大的意义。

1.2 研究现状

基于单片机的智能输液系统在国外研究领域备受关注，主要集中在系统功能、技术方案和实现效果等方面。首先，国外学者对智能输液系统的功能设计进行了深入研究，包括输液速率控制、输液剂量监测、输液状态监测等。其次，技术方案方面，研究者们采用了多种技术手段，如PID控制算法、传感器技术、通信技术等，实现输液系统的智能化。最后，实现效果方面，国外研究表明，基于单片机的智能输液系统在输液精度、安全性和稳定性方面取得了显著的改进，能够更好地满足临床需求，提高患者的治疗效果和舒适度。未来，国外研究者还将继续探索智能输液系统的优化设计和应用拓展，以进一步提升其在医疗领域的价值和影响力。

在国内，智能输液系统的设计与实现已经得到了广泛关注和研究。目前，国内相关研究主要集中在以下几个方面：

系统功能设计与实现：研究者们致力于设计具有高度智能化和便利性的输液系统，包括液体输送、输液速率控制、输液监测等功能，并通过单片机等技术实现系统的自动化控制和智能化管理。

安全性与稳定性研究：由于输液涉及到患者生命健康，安全性和稳定性是智能输液系统研究的重点。研究者们通过对输液过程中的各种异常情况进行分析和处理，确保系统在各种情况下都能够保持安全可靠的运行状态。

用户体验与人机交互：智能输液系统不仅需要具备高度的功能性，还需要考虑用户的使用体验。因此，研究者们在系统设计中注重提升用户界面的友好性和操作的便捷性，以提高用户的满意度和使用体验。

应用与推广：随着医疗技术的不断发展，智能输液系统已经逐渐在临床实践中得到应用，并取得了一定的成效。未来，研究者们将继续深化研究，推动智能输液系统在临床中的广泛应用，为提升医疗服务质量和患者生活质量做出贡献。

总的来说，国内在智能输液系统的设计与实现方面取得了一定的进展，但仍然存在一些挑战和问题需要进一步研究和解决。未来，随着技术的不断发展和完善，智能输液系统将会在医疗领域发挥更加重要的作用。
