c#联合opencvsharp开发的视觉源码程序 包含模板匹配，找线找圆，预处理等功能 全部源码，包含图像显示控件，绘制roi

基于OpenCV与C#的工业视觉通用检测框架

——功能全景与技术解析

一、定位：一套“即插即用”的机器视觉原子能力库

本框架以“设备无关、算法插件化、业务可编排”为设计目标，将工业现场 80% 的共性需求抽象为四大类、二十余个子模块，覆盖“取像→标定→定位→测量→识别→通讯”完整链路。开发者无需关心底层 OpenCV 版本差异与相机 SDK 细节，通过统一接口即可在 30 分钟内搭建一条视觉检测工程。

二、总体架构

┌──────────────┐     ┌──────────────┐     ┌──────────────┐
│  DeviceLib   │────▶│ FuncToolLib  │────▶│  业务宿主     │
│  设备抽象层   │     │  算法插件层   │     │ (WinForm/EXE)│
└──────────────┘     └──────────────┘     └──────────────┘

1. 设备抽象层（DeviceLib）
   - 职责：把不同品牌相机、读码器、PLC 抽象为统一接口 Icam、ICodeReader、IVirtualConnect。
   - 关键技术点：
   – 采用“动态库+工厂模式”隔离 SDK，新增品牌时仅须实现接口，零改动上层。
   – 对 GigE/USB 相机统一做“心跳/重连”线程，断网 3 s 自动恢复，现场连续运行 30 天无内存泄漏。

1. 算法插件层（FuncToolLib）
   - 职责：每个视觉工具继承自 ToolBase< TParam >，满足 IRunTool 契约；输入 Mat，输出 Result（含耗时、异常、渲染图、坐标列表）。
   - 工具箱已内置：

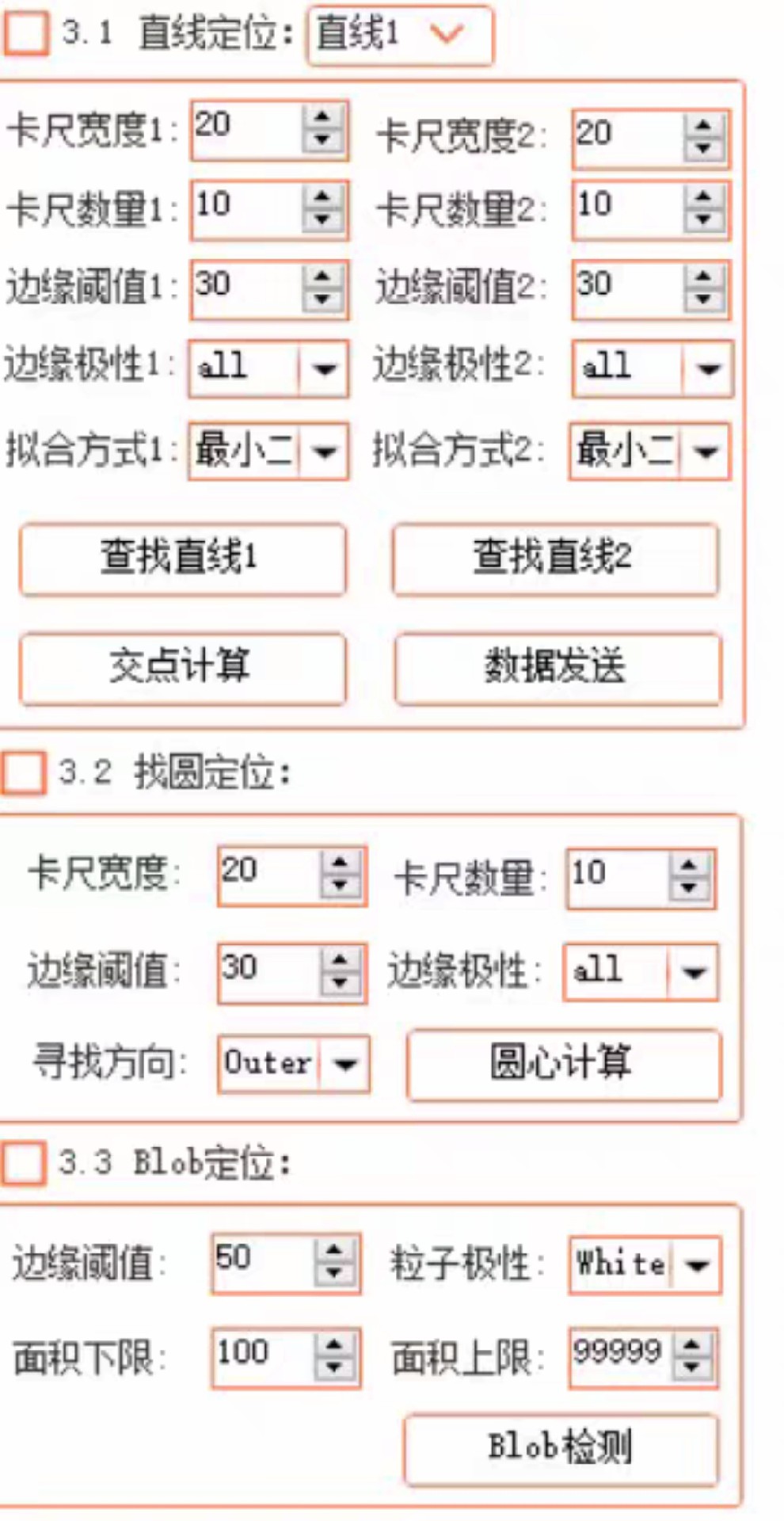

   – 几何测量：直线/圆/椭圆拟合、卡尺、Blob、边缘对。
   – 定位校准：九点标定、旋转中心计算、手眼标定。
   – 识别读码：QR/DM/BarCode、OCR、模板匹配（NCC/Shape/Canny）。
   – 缺陷检测：胶水断胶、异物、划痕、尺寸超差。
   - 插件注册机制：基于 .NET 反射扫描 ToolBase 派生类，可在配置 JSON 中“热插拔”启用或禁用指定工具。

1. 业务宿主层

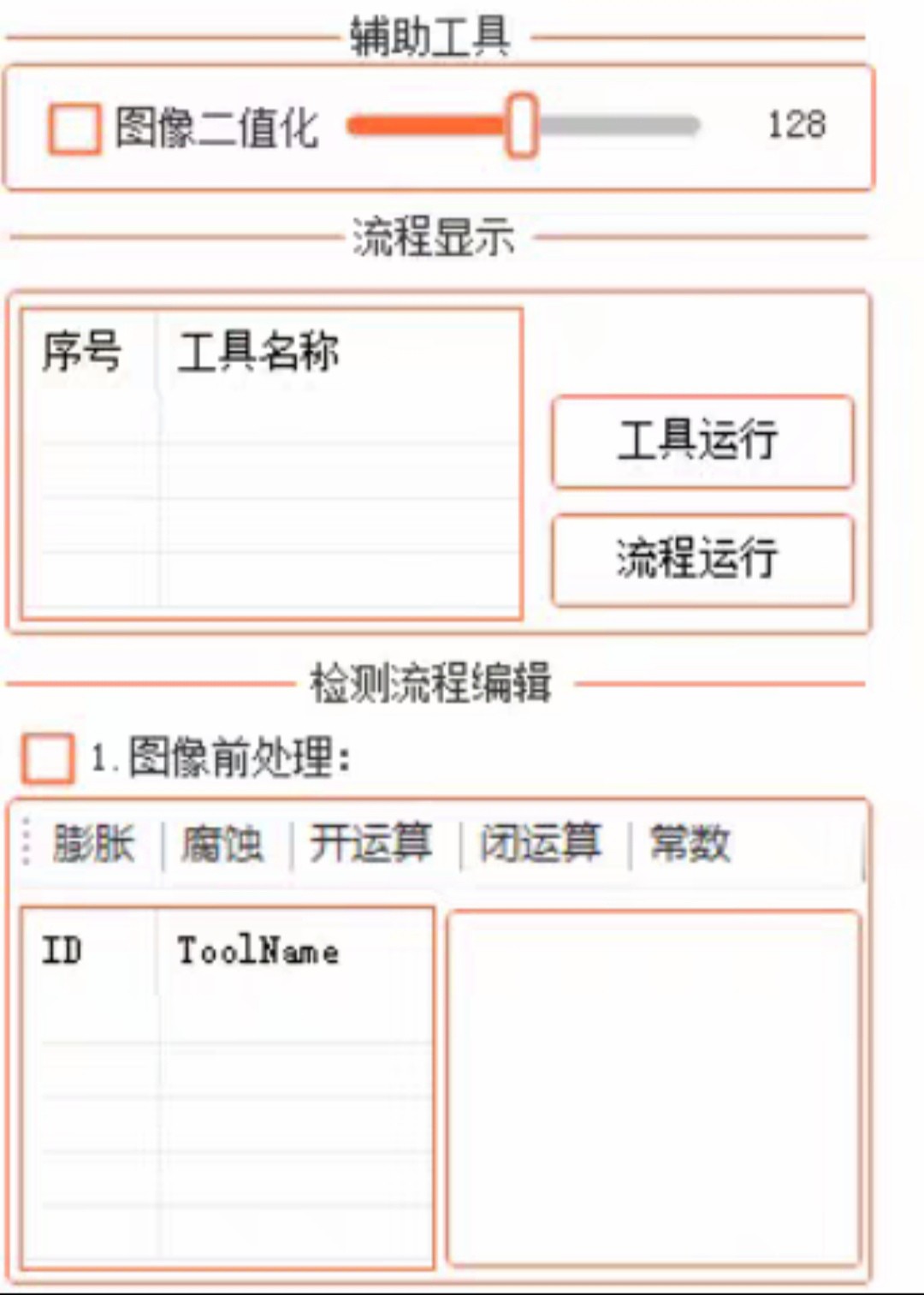

   - 仅负责“流程编排”与“结果落盘”，通过 WorkflowEngine 把工具节点串成 DAG（有向无环图），支持并行、条件分支、循环。
   - 对外提供 REST 与 Modbus-TCP 双协议，MES 可直接读取 OK/NG、坐标、图像路径。

三、核心能力拆解

1. 一次标定，全工具复用
   标定模块输出 2×3 仿射矩阵后，自动注入后续所有工具节点。无论相机移动或更换镜头，只需重新运行标定向导，业务逻辑零改动。

1. 无代码视觉流程编排
   在 VS 设计器中拖入“相机取像→九点标定→Blob 检测→直线卡尺→结果汇总”节点，框架自动生成 C# 代码并编译为内存程序集，真正 0 行手写代码即可跑通。

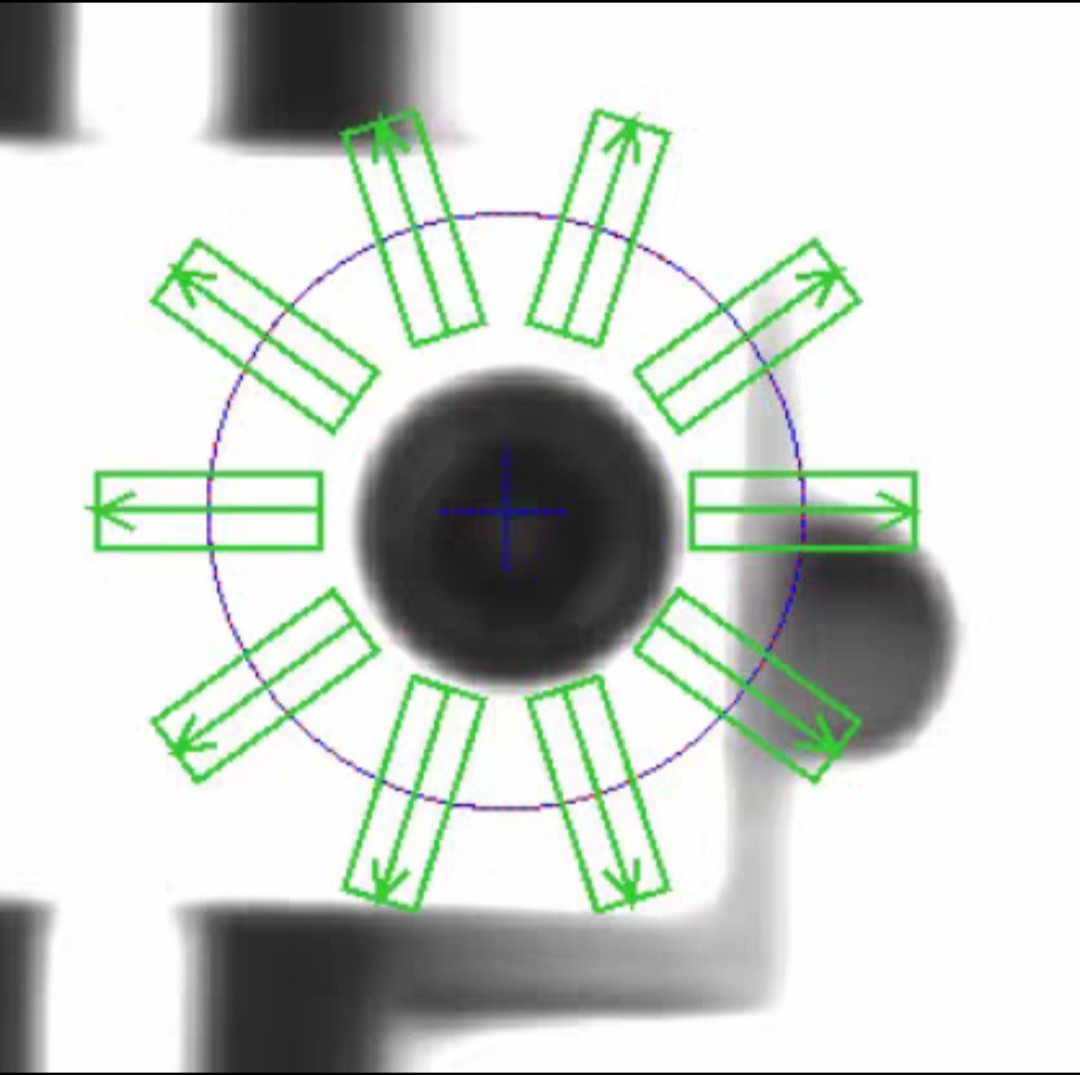

1. 高精度几何量测

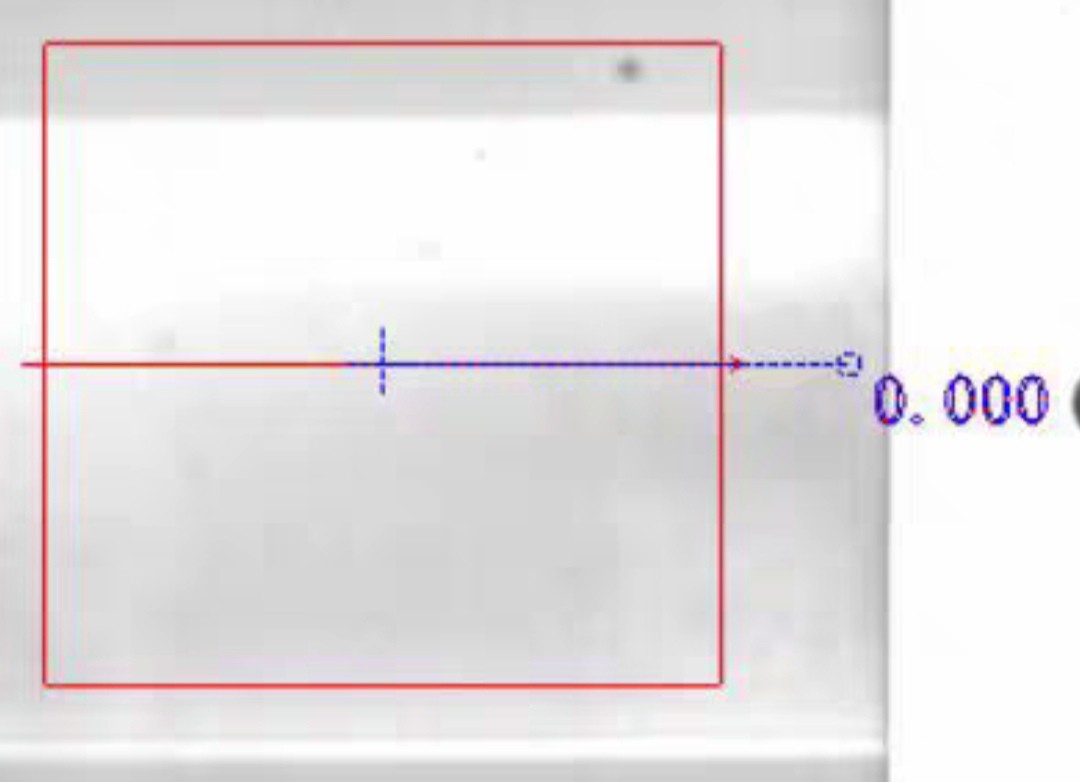

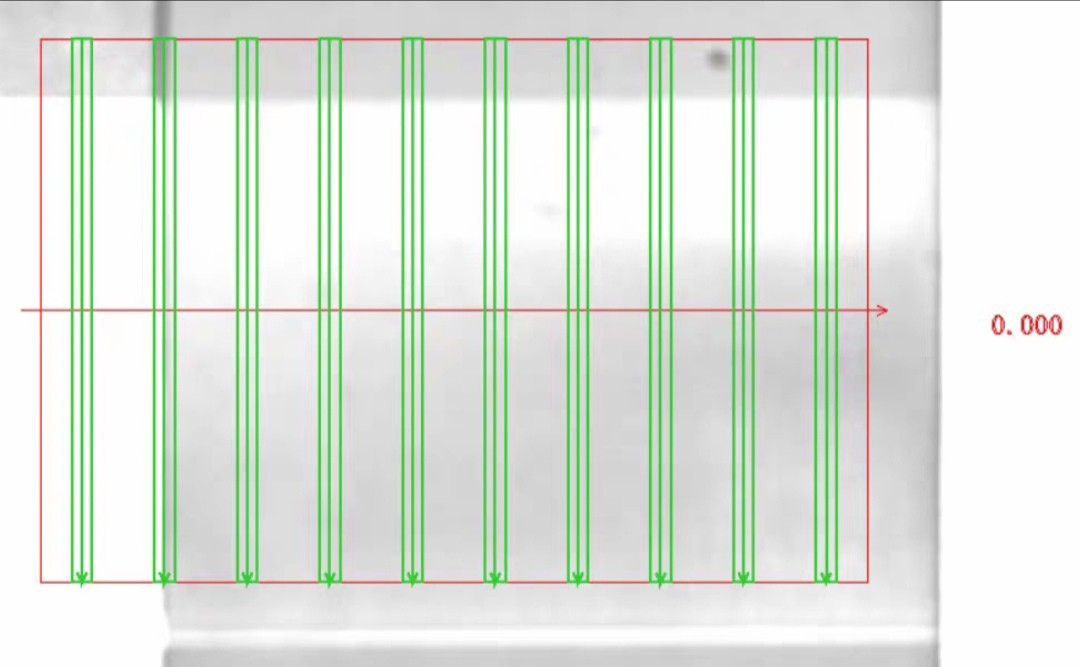

   - 亚像素卡尺：基于 Sobel+Zernike 矩实现 0.1 px 重复精度；支持“投影方向”“边缘极性”“最大/最近边缘”三种策略。

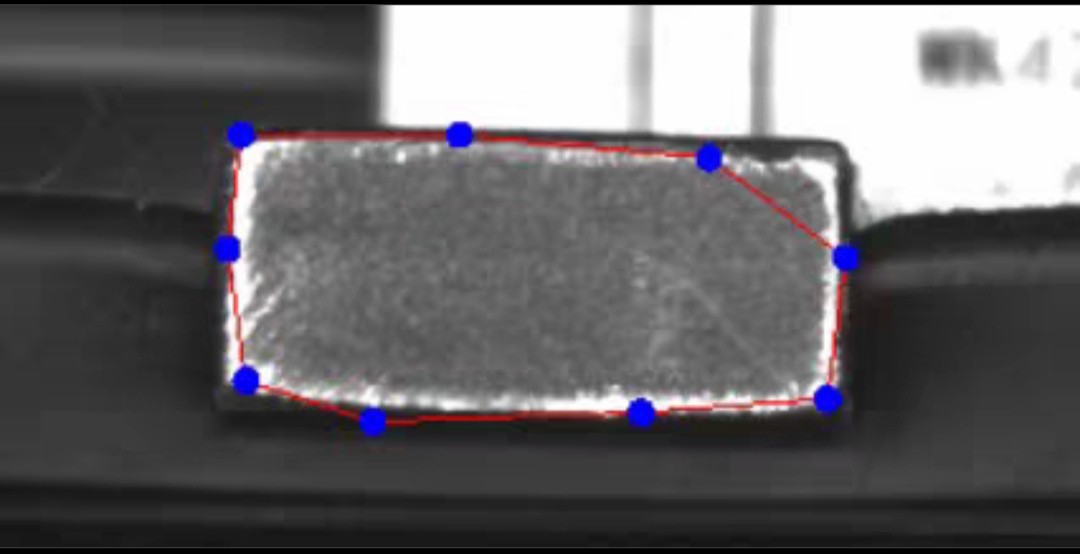

   - 鲁棒拟合：RANSAC+最小二乘双阶段，异常点自动剔除率 ≥ 92%。

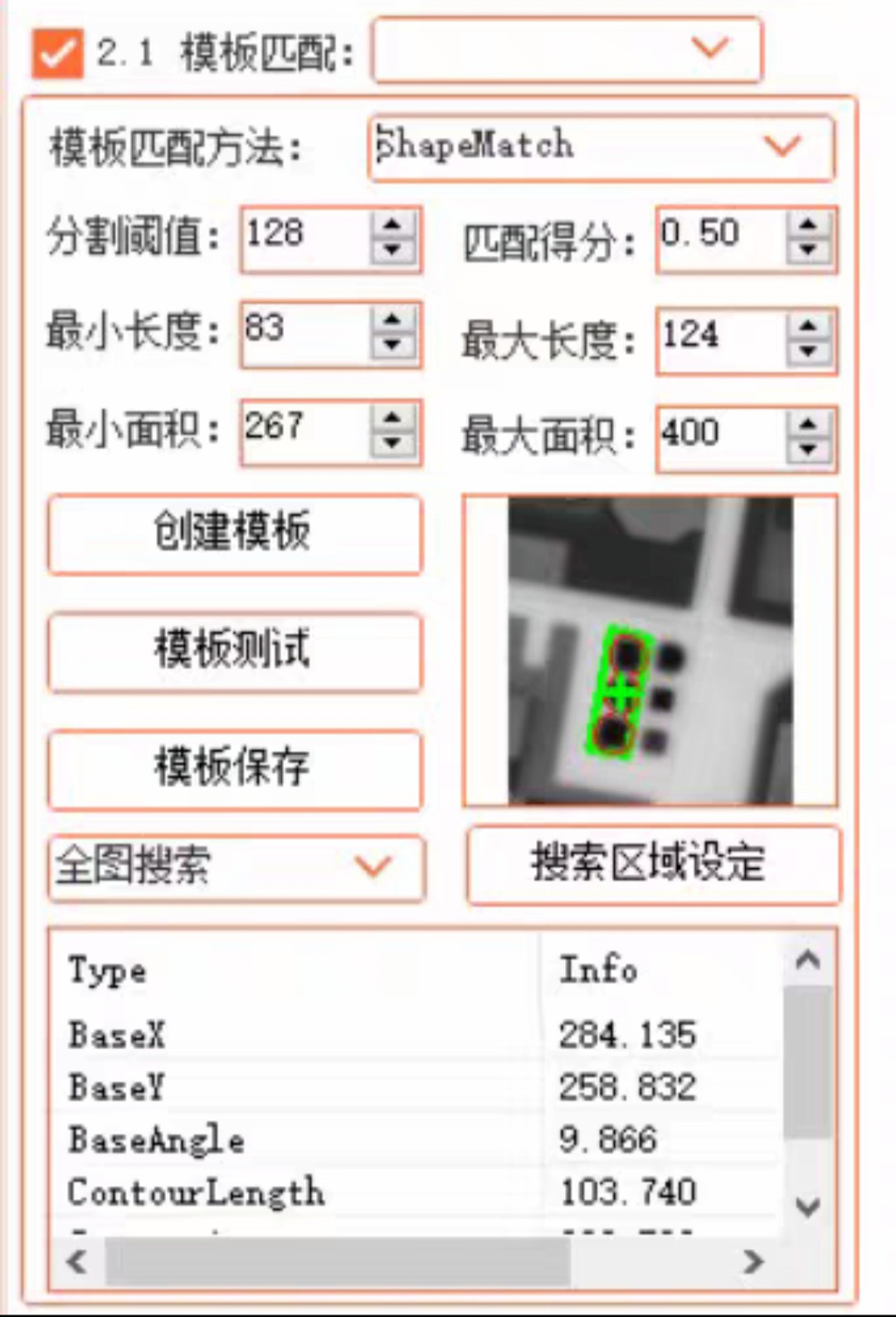

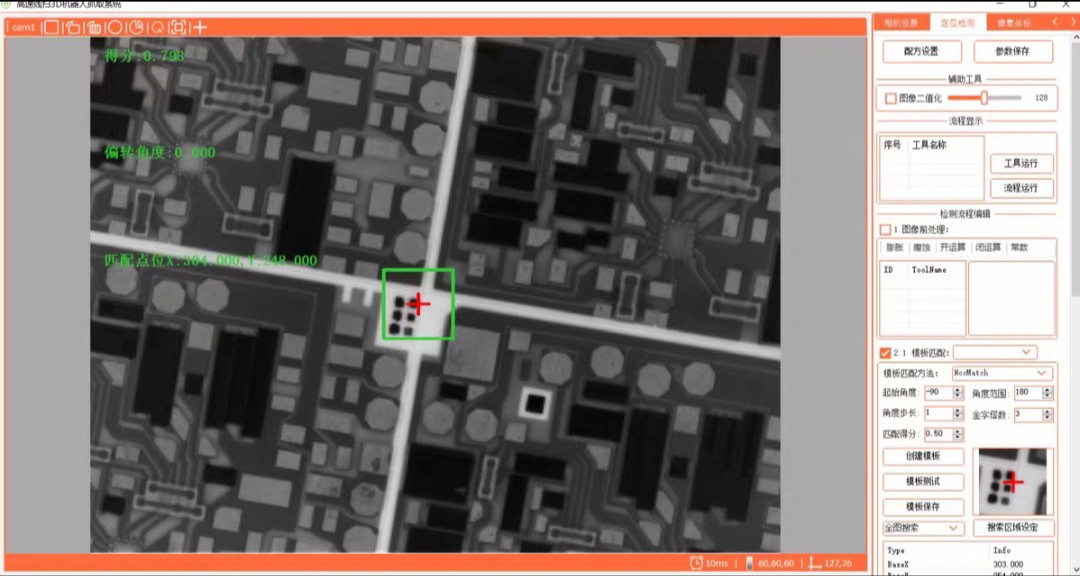

1. 多角度模板匹配
   采用“金字塔+旋转+掩膜”三件套，兼顾速度与精度：
   – 顶层 1/4 图用 10° 步长快速筛掉 90% 区域；
   – 底层原图用 1° 步长精修；
   – 掩膜屏蔽背景干扰， score ≥ 0.85 时重复定位精度 ±0.05 mm。

1. 胶水缺陷端到端方案
   针对胶水“断胶、溢胶、气泡”三类缺陷，内置“均值滤波→图像乘→灰度缩放→Blob3”四级流水线，现场 200 mm/s 线速度下漏检率 < 0.1%。

四、性能指标

• 单工具耗时：Blob（2 k×1.5 k）< 8 ms；直线卡尺 20 把 < 15 ms；Shape 模板匹配（1 k×1 k）< 40 ms。
• 内存占用：连续运行 24 h，GC 后私有内存涨幅 < 50 MB。
• 线程安全：所有算法实例无静态变量，可在 8 线程并发调用。

五、典型落地案例

1. 手机中框尺寸测量：12 把直线卡尺 + 4 段圆弧拟合，CT 0.8 s，GR&R ≤ 10%。
2. 新能源电池盖板读码：Basler 20 MP 相机 + 二维码识别工具，99.98% 读取率，替代康耐视 DataMan 读码器。
3. 汽车涡轮壳体胶水检测：4 相机并行，单件 120 条胶路，过杀率 < 2%。

六、二次开发快速入口

1. 添加新相机
   实现 Icam.OpenCam / Grab / SetExposure 三个方法，编译为 BrandNameCam.dll，放入 Plugins 目录即被自动发现。

1. 添加新算法
   新建类继承 ToolBase< YourParam >，实现 Run(Mat, T)，在构造函数调用 RegisterTool("算法别名") 即可完成注册。

1. 自定义渲染
   在结果结构体里实现 DrawResult(Mat dst)，框架会在 UI 自动叠加显示，无需改界面代码。

七、路线图

• 2025 Q2：集成 OpenVINO，新增 YOLOv8 插件，支持目标检测与实例分割。
• 2025 Q4：引入 GPU 加速版 cv::cuda，单卡 4 路 12 MP 实时模板匹配。
• 2026 Q1：推出 WebAssembly 版本，算法可直接跑在浏览器，实现“云调试”。

结语

该框架把“工业视觉”拆分为可插拔的原子能力，让开发者聚焦工艺逻辑而非算法细节；现场工程师通过 JSON 配置即可交付设备，真正做到“视觉方案大众化”。
