Gscoolink GSV1127N 技术解析

一、核心定位与功能

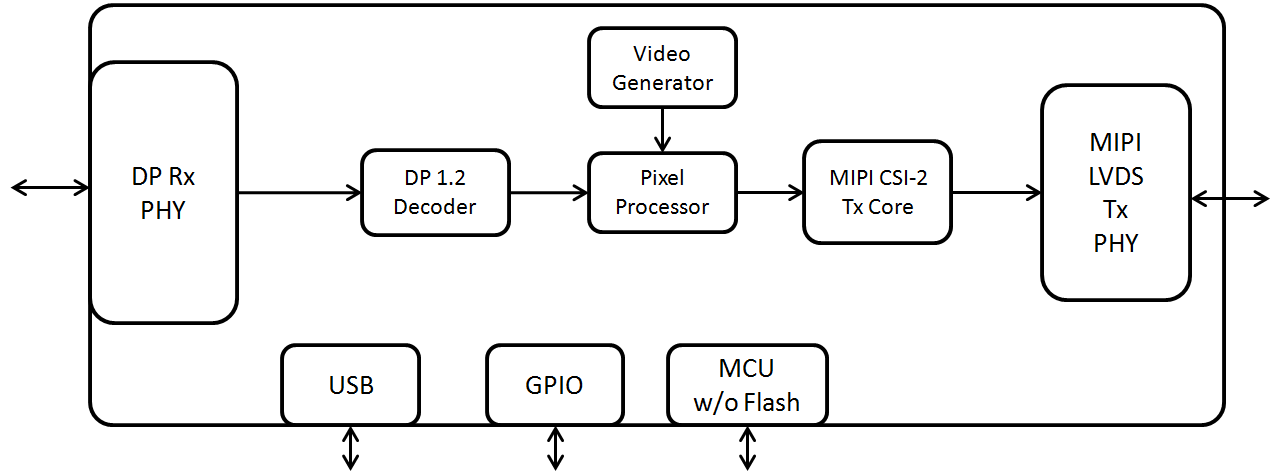

GSV1127N 是一款高性能、低功耗的嵌入式信号转换器，实现DisplayPort 1.2 到 MIPI CSI-2/LVDS 的混合接口转换，集成增强型微控制器，兼具 “成本优势 + 快速上市” 的方案特性，瞄准低功耗嵌入式应用场景。

二、接口与传输性能

• DisplayPort 接收端：支持最高21.6Gbps（HBR2 标准，4 通道），为高分辨率视频传输提供带宽基础。
• 输出接口：同时支持MIPI CSI-2（移动图像处理器接口，常用于摄像头、传感器）和LVDS（低压差分信号，多用于显示设备），实现 “一进两出” 的灵活接口适配。

三、视频处理能力

支持丰富的视频预处理功能，满足多场景格式需求：

• 色彩空间转换：实现 RGB、YUV 等不同色彩空间的转换，适配显示设备或传感器的色域要求。
• 格式转换：支持 420-444/422 格式转换，可将压缩格式（如 420）升级为全彩格式（444），提升画质精度。
• 去隔行与下缩放：去隔行消除画面闪烁，下缩放可将高分辨率信号适配为低分辨率输出，灵活匹配终端设备能力。

四、封装与功耗特性

采用QFN64 封装，实现 “小尺寸、小占位” 的设计优势，完美适配嵌入式设备对空间紧凑性的要求；同时具备低功耗特性，契合电池供电或节能型嵌入式场景的需求。

五、可靠性与环境适应性

• 静电防护：具备4kV HBM（人体模型）静电耐受性，可抵御嵌入式场景中常见的静电干扰。
• 温度范围：采用汽车级工艺，工作温度覆盖 **-40℃至 85℃**，能在车载、工业等严苛温变环境下稳定运行。

六、内部视频生成器

内置视频生成器，可生成DisplayPort HBR2 带宽内的任意未压缩视频时序，例如：

• 4K@30Hz
• 1080P@60Hz
• 480i@60Hz该功能便于设备调试、测试场景中快速生成标准视频信号，降低开发周期。

七、典型应用场景

1. 车载电子

   • 车载摄像头系统：将 DisplayPort 格式的图像信号转换为 MIPI CSI-2，传输至车载图像处理单元（如 ADAS 系统）；或转换为 LVDS，输出至车载显示屏。
   • 车载信息娱乐系统：处理高分辨率视频信号，适配车内多终端的接口与格式需求，同时满足宽温、抗静电的车载环境要求。

2. 工业嵌入式设备

   • 工业相机与检测设备：将传感器的 DP 信号转换为 MIPI CSI-2，供工业图像处理器分析；或转换为 LVDS，在工业显示屏上实时呈现检测画面。
   • 物联网（IoT）终端：在智能设备、边缘计算节点中，实现小尺寸、低功耗的高清信号转换与处理。

3. 消费电子嵌入式模块

   • 高端平板、无人机：处理 DP 接口的屏幕或摄像头信号，转换为 MIPI/LVDS 适配内部模组，同时通过视频预处理优化显示或拍摄效果。

综上，GSV1127N 凭借 “多接口适配、强视频处理、高可靠性、小尺寸低功耗” 的特性，成为车载、工业、消费电子嵌入式场景中 “DisplayPort 到 MIPI CSI-2/LVDS” 信号转换的优选方案。

Gscoolink GSV1127N is a high-performance, low-power Embedded DisplayPort 1.2 to MIPI CSI-2/LVDS mixed converter. By integrating enhanced microcontroller, GSV1127N has created a cost-effective solution that provides time-to-market advantages. The DisplayPort Receiver supports up to 21.6Gbps (HBR2, 4-lane). The superior architecture of GSV1127N provides economical smaller footprint solutions using QFN64, targeting for low power embedded applications. Color Space Conversion, 420-444/422 Conversion, De-Interlacer and Downscaler are supported for flexible video processing. Within 4kV HBM tolerance, GSV1127N’s operation temperature range is -40 ºC to 85 ºC using automotive qualified process. An internal Video Generator can be used to generate any uncompressed video timing defined in DisplayPort HBR2 bandwidth, such as 4K@30Hz, 1080P@60Hz, 480i@60Hz.
