一、引言：为什么需要TCN？

在当今这个数据驱动的时代，时间序列数据无处不在：从股票市场的价格波动、智能手环记录的心跳节律，到自动驾驶汽车感知的传感器流、无人机飞行的控制轨迹。能够准确地理解和预测这些随时间演变的数据模式，已经成为推动技术进步的关键。

然而，为时间序列数据找到一个“完美”的模型，却一直是机器学习领域的核心挑战之一。

1.1 时间序列预测的挑战

传统RNN/LSTM的局限性

长期以来，循环神经网络（RNN） 及其改进版 长短期记忆网络（LSTM） 和 门控循环单元（GRU） 被认为是处理时间序列的默认选择。它们通过内部循环结构来传递“记忆”，理论上能够捕捉任意长度的依赖关系。

但理想很丰满，现实很骨感，它们存在几个致命的局限性：

1. 梯度消失与梯度爆炸：这是RNN的“先天疾病”。在反向传播过程中，梯度需要在时间步骤间反复相乘。当序列很长时，梯度会指数级地缩小（消失）或增大（爆炸），导致模型难以学习到远距离的依赖关系。尽管LSTM通过精巧的门控机制缓解了此问题，但并未根除。

2. 训练效率低下：由于其顺序依赖性（必须等t时刻计算完，才能计算t+1时刻），RNN无法利用现代GPU强大的并行计算能力。处理长序列时，训练过程缓慢得令人难以忍受。

3. 隐状态记忆的局限性：RNN的“记忆”被压缩在一个固定大小的隐状态向量中。对于非常长的序列，早期的重要信息很可能在传递过程中被后续信息覆盖或稀释，就像一个人很难记住一部很长的电影开头的所有细节。

实时系统对因果性的严格要求

在许多关键应用中，如：

• 高频交易：根据过去几毫秒的数据预测下一刻价格。

• 机器人实时控制：根据当前的传感器历史数据，决定下一秒的电机指令。

• 在线推荐：根据用户本次及之前的浏览记录，推荐下一个可能喜欢的商品。

这些系统都有一个铁律：在做决策时，绝不能使用未来的信息。这个性质被称为 “因果性” 。任何违背因果性的模型，在实验室里可能表现优异，但一到真实的在线环境就会彻底失败。传统的CNN如果使用常规填充，就会违反这一原则，因此无法直接用于此类任务。

1.2 TCN的诞生与优势

面对RNN的困境和现实应用对因果性的严苛要求，研究者们开始思考：我们能否创造一种兼具两者之长的模型？

于是，时序卷积网络（Temporal Convolutional Network, TCN） 应运而生。它并非一个完全陌生的新事物，而是对经典卷积神经网络的巧妙重构，使其完美适配时间序列建模。

结合CNN的并行效率与RNN的时序处理能力

TCN的核心思想非常优雅：将用于图像处理的2D卷积，适配到1D时间序列上，并通过关键的技术改进，使其具备处理时序的能力。

它汲取了双方的精华：

• 来自CNN的优势：

  • 并行计算：整个输入序列可以同时处理，训练速度比RNN快出一个数量级。

  • 稳定梯度：避免了RNN的梯度消失问题，训练过程更稳定。

  • 层次化特征提取：通过多层卷积，自动学习从低级到高级的时序特征。

• 为时序而生的改造：

  • 因果卷积：通过严格的左填充，确保模型输出绝对不依赖于未来输入，满足实时系统的要求。

  • 扩张卷积：通过指数增长的扩张率，让网络的感受野呈指数级增长，从而高效地捕捉长期依赖关系，解决了普通CNN感受野有限的痛点。

在多个领域(state-of-the-art)的表现

TCN自提出以来，已经在众多权威基准测试和实际应用中证明了其强大实力，甚至达到了state-of-the-art (SOTA) 的水平：

• 语音合成与音乐生成：在WaveNet等模型中，TCN被用于生成极其逼真的音频波形，效果远超传统方法。

• 动作分割与识别：在视频分析中，TCN能精确地定位和识别视频中发生的复杂动作序列。

• 医疗健康：在心电图(ECG)异常检测、癫痫发作预测等任务中，TCN能准确捕捉生命体征信号中的微弱前兆。

• 金融时序预测：在股价、汇率等 volatile 数据的预测上，TCN展现了出色的性能和稳定性。

---

二、TCN核心原理深度解析

2.1 因果卷积：时间序列的"道德准则"

因果填充的实现原理

为了实现因果性，TCN采用了严格的左填充。

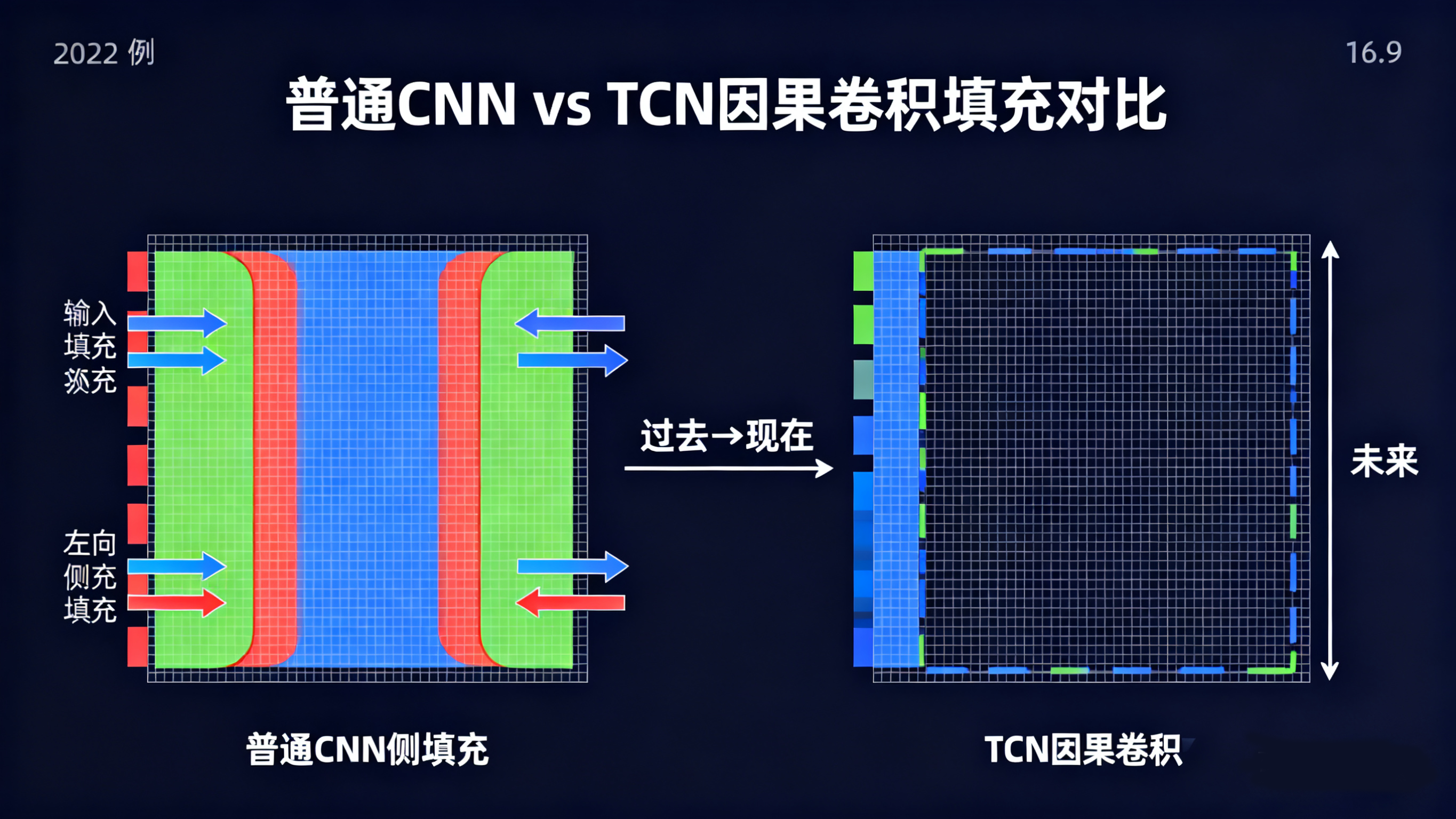

与普通CNN填充的区别

特性	普通CNN（如same填充）	因果卷积
填充目的	保持输入输出序列的长度一致	保证模型的时间因果性
填充方式	通常在序列的两侧进行填充	严格只在序列的左侧进行填充
信息流	计算当前位置时，可能“看到”未来的信息（作弊！）	计算当前位置时，绝对看不到未来的信息
适用场景	图像处理、非因果的时间序列分析	严格的实时预测、控制系统

• 什么是因果性？为什么它如此重要？

  因果性，在时间序列的上下文中，是一个简单却至关重要的原则：在预测当前时刻 t 的输出时，模型只能使用 t 时刻及之前的信息，绝不能使用任何未来的信息 (t+1, t+2, ...)。

  这就像我们现实生活中的因果律：过去决定未来，未来无法影响过去。

  为什么它如此重要？

• 防止“作弊”：在训练和推理时，如果我们使用了未来信息，模型会学到一种不切实际的、依赖于“预知”的虚假规律。这会导致模型在真实的在线应用中（你必须根据过去和现在做决策）性能急剧下降。

• 保证部署可行性：在机器人控制、金融交易、在线推荐等实时系统中，我们根本无从得知未来会发生什么。一个非因果的模型在这些场景下是完全无法使用的。

• 核心思想：通过填充，确保卷积核在扫描到序列的任何一个位置时，它的“视野”都不会越过当前时刻延伸到未来。

• 具体操作：对于一个卷积核大小为 K，扩张率为 d 的因果卷积层，它会在输入序列的左侧（即时间序列的开端方向）填充 (K - 1) * d 个零。

• 效果：经过这样的填充后，输出序列中的第 t 个值，其计算严格依赖于输入序列中第 t 个值及它之前的 (K - 1) * d 个值。

2.2 扩张卷积：TCN的"望远镜"

扩张率的概念：不是跳过数据，而是扩大视野

扩张率 是扩张卷积的核心超参数，它定义了卷积核处理输入数据时的“视野跨度”。

• 常见误解：认为扩张卷积是“跳过”或“丢弃”中间的数据点。

• 正确理解：扩张卷积并没有丢弃任何数据，它通过让卷积核的感知元件之间存在“间隔”，从而在不增加参数数量和计算复杂度的前提下，指数级地扩大单个输出值的感受野。

一个大小为 K，扩张率为 d 的卷积核，其有效宽度为 (K - 1) * d + 1。这意味着，它一次能“看到” (K - 1) * d + 1 个时间步范围内的信息。

感受野的指数级增长原理

TCN的强大之处在于堆叠多层扩张卷积层。通过让每一层的扩张率呈指数增长（例如，d = 1, 2, 4, 8, 16, ...），网络的感受野可以实现指数级扩张。

• 感受野计算公式（近似）：一个 L 层的TCN，其顶层的感受野大小约为 1 + 2 * (K - 1) * (2^L - 1)。

• 举例：一个4层TCN (K=3)，扩张率为 [1,2,4,8]，其顶层感受野高达 1 + 2*2*(16-1) = 61 个时间步。仅用4层，就能看到很长的历史序列。

不同扩张率下的感受野对比

扩张率 d	卷积核大小为3时的感受野	比喻
1	3	显微镜：看得非常仔细，但视野狭窄。
2	5	广角镜：牺牲一点细节，看到更广的范围。
4	9	望远镜：只看关键节点，但能看到很远的地方。

2.3 残差连接：深度TCN的稳定器

为什么需要残差连接？

当神经网络变得非常深时，会面临梯度消失/爆炸的问题，导致模型难以训练。TCN为了获得巨大的感受野，通常也需要堆叠较深的层数。残差连接是解决这一问题的关键技术。

• 残差连接的思想：它不强求一个堆叠层直接去学习一个复杂的目标映射 H(x)，而是让它去学习这个映射与恒等映射之间的残差 F(x) = H(x) - x。这样，原始的映射就变成了 H(x) = F(x) + x。

• 带来的好处：

  1. 梯度高速公路：梯度可以直接通过“快捷路径”从高层反向传播到低层，极大地缓解了梯度消失问题。

  2. 网络退化防护：即使堆叠层没有学到有用的特征，模型至少能退化成恒等映射，性能不会比浅层网络更差。

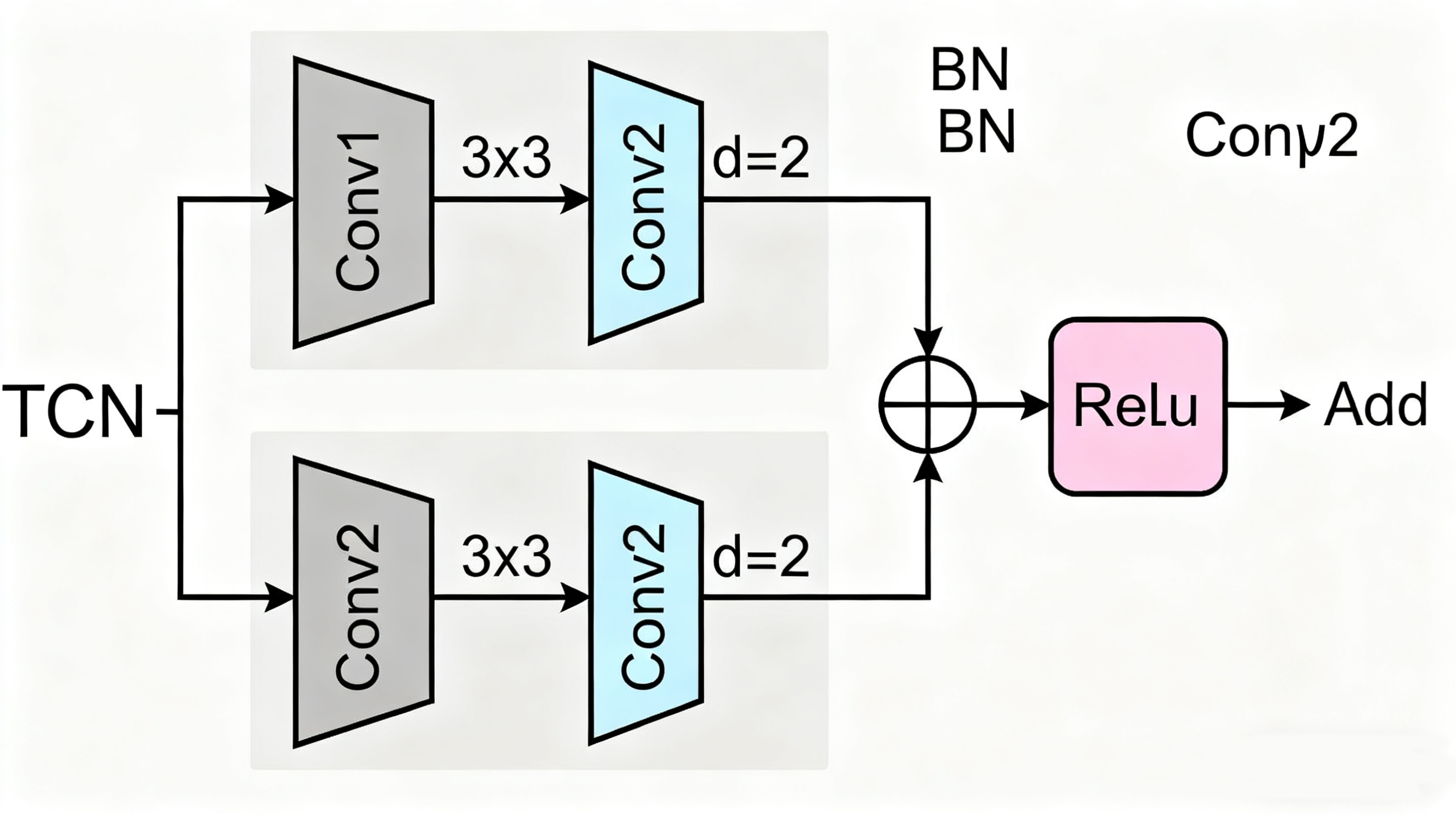

TCN残差块的具体结构

一个标准的TCN残差块包含两条路径：

1. 主路径：进行主要的特征变换。

   • 输入 → 因果扩张卷积 → 权重归一化 → ReLU激活 → Dropout → 因果扩张卷积 → 权重归一化

2. 残差路径：确保输入和输出的维度可以相加。

   • 如果输入和输出的通道数相同，则残差路径就是恒等映射。

   • 如果通道数不同，则残差路径是一个 1x1 卷积 来调整维度。

最后，将主路径和残差路径的输出逐元素相加，再通过一个 ReLU激活函数，得到残差块的最终输出。

---

三、TCN网络架构全貌

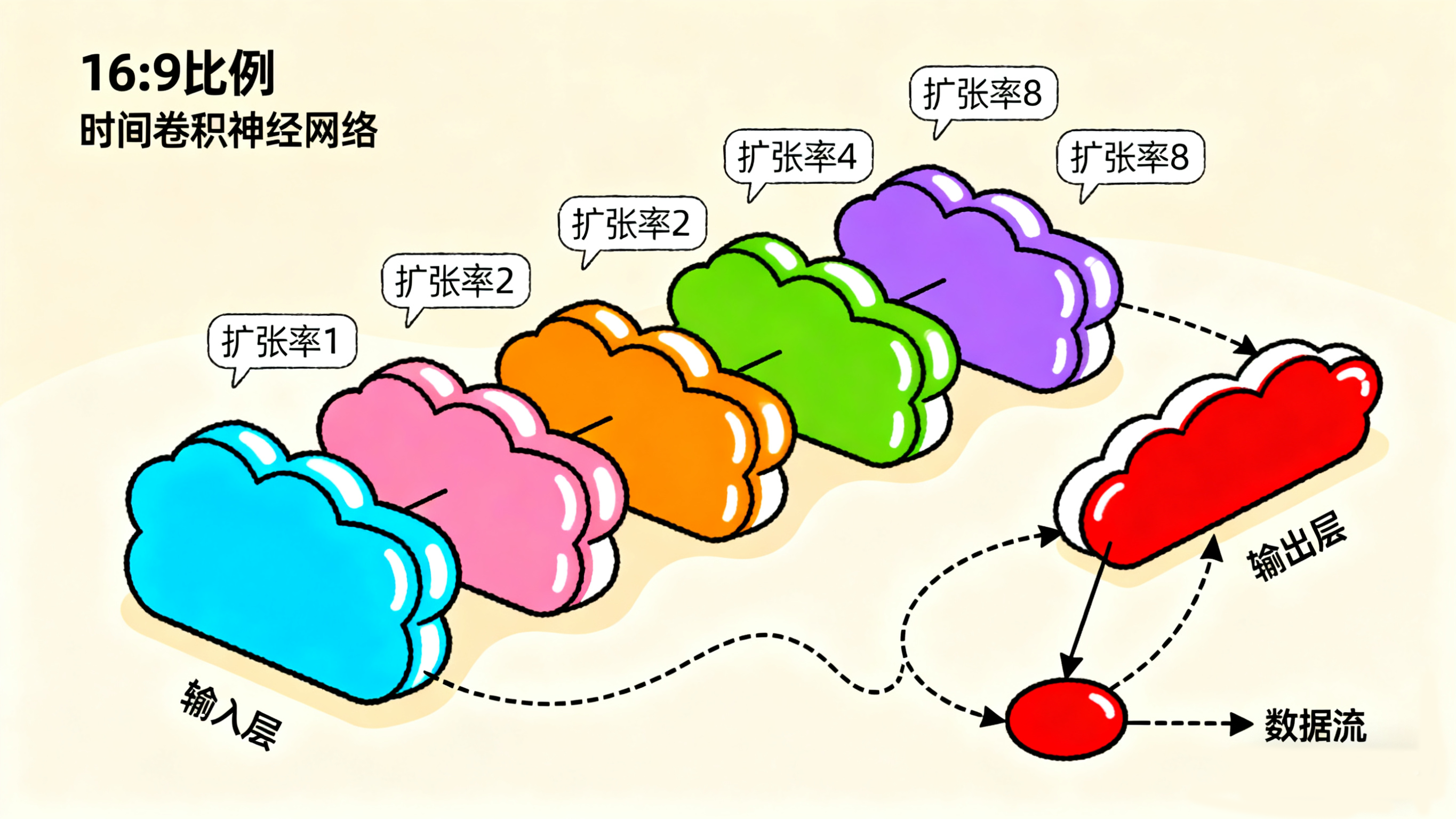

3.1 标准TCN架构组成

一个典型的TCN由输入层、一系列堆叠的TCN残差块和输出层构成。其数据流如下所示：

输入层 → [TCN残差块(d=1)] → [TCN残差块(d=2)] → [TCN残差块(d=4)] → ... → 输出层

每个残差块内部包含多层扩张卷积，而块与块之间的扩张率会递增。

3.2 扩张率的设计哲学

• 扩张率的设计是TCN性能的关键。最常见的策略是指数增长。

• 为什么从d=1开始？：确保网络底层能够捕捉精细的、短期的局部模式。

• 指数增长策略：例如，设计一个深度为 L 的网络，每层的扩张率设置为 d = 2^i，其中 i=0,1,2,...,L-1。这种设计可以确保感受野覆盖范围快速扩大，以最少的层数覆盖尽可能长的历史序列。

• 层数与感受野的关系：网络的总感受野决定了模型能回溯多远的历史。在设计TCN时，需要确保总感受野大于你需要建模的序列依赖长度。

3.3 输入输出设计

• TCN的输入通常是形状为 (batch_size, sequence_length, input_features) 的张量。

• 输入：可以包含历史状态序列（如过去N个时间步的速度、位置）以及可选的控制指令序列（如施加的油门、转向角）。

• 输出：根据任务而定。对于回归预测任务，输出可以是未来一个或多个时间步的系统动力学预测，例如 (batch_size, output_features)（单步预测）或 (batch_size, forecast_horizon, output_features)（多步预测）。

---

四、TCN在真实场景中的应用：以无人机控制为例

理论需要实践来证明。我们以无人机控制这一高要求的实时系统为例，展示TCN的强大应用。

4.1 PI-TCN：物理约束的TCN

在物理系统中，纯粹的数据驱动模型可能会产生违反物理规律的预测。为此，研究者提出了物理启发TCN。

• 物理启发损失函数的设计：除了最小化预测值与真实值之间的均方误差，PI-TCN的损失函数还会加入物理约束项。例如，可以加入一个惩罚项，用于惩罚预测轨迹中不满足牛顿运动定律（如动量、能量守恒）的部分。

• 如何平衡数据驱动与物理规律：这种方法将数据驱动模型的灵活性与物理模型的普适性结合起来，使得TCN的预测结果不仅在统计上准确，在物理上也更加合理可信，提高了模型的泛化能力和安全性。

4.2 TCN与模型预测控制(MPC)的集成

模型预测控制是一种先进的控制方法，它通过滚动优化来求解未来一段时间内的最优控制序列。MPC的核心是一个能够预测系统未来动态的模型。

• TCN作为动力学模型：传统的MPC使用线性或简化的非线性模型，精度有限。TCN可以被训练成一个高精度的、非线性的系统动力学模型，用于预测在给定控制指令下，无人机未来的状态（如位置、速度、加速度）。

• 实时控制的实现流程：

  1. 状态估计：获取无人机当前状态。

  2. 滚动优化：MPC控制器基于当前状态，调用内部的TCN模型，模拟未来多个时间步在不同控制序列下的系统行为，并选择一个使性能指标（如跟踪误差、能耗）最优的控制序列。

  3. 执行控制：只执行优化得到的控制序列的第一个指令。

  4. 重复：在下一个时间步，重复上述过程。

---

五、TCN的优势与局限性

5.1 显著优势

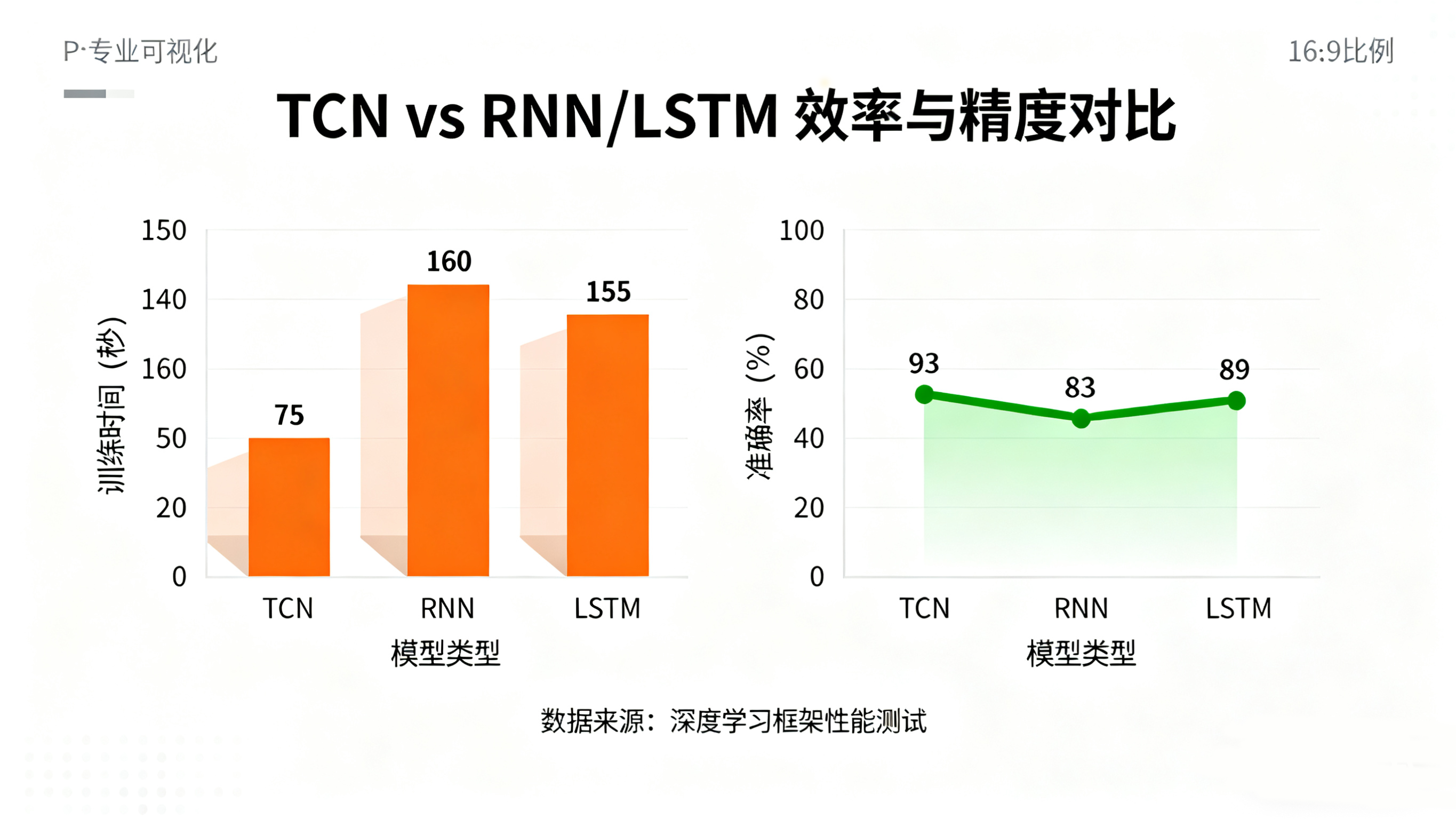

• ✅ 训练效率高：卷积操作可高度并行化，训练速度通常远快于RNN。

• ✅ 稳定的梯度流动：与RNN在时间维度上反向传播不同，TCN的反向路径与网络深度相同，且残差连接进一步稳定了梯度，易于训练深层网络。

• ✅ 灵活的感受野控制：通过调整深度、卷积核大小和扩张率，可以精确控制模型看多远的历史，使其适应不同长度的依赖。

• ✅ 严格的时间因果性：架构层面保证了因果性，非常适合在线预测和实时控制。

5.2 现有局限性

• ⚠️ 推断时的内存与计算成本：在处理长序列进行单步预测时，TCN需要存储整个历史序列的中间结果，并对其进行卷积计算，这可能比RNN（只需维护一个隐藏状态）消耗更多内存和计算资源。

• ⚠️ 超参数敏感性强：网络深度、扩张率模式、核大小等超参数对性能影响巨大，需要仔细调优。

• ⚠️ 对极长期依赖仍存挑战：虽然扩张卷积扩大了感受野，但对于需要跨越数千甚至数万个时间步的极端长期依赖，TCN可能仍不如Transformer等基于自注意力的模型灵活。

---

六、具体例子讲解

以一行从左往右按时间从小到大排序的小车加速度数据为例，假设这个数据为:

[1,2,3,4,5,6,7,8]

而我的网络是输入层->因果扩张卷积层(扩张率为1)->因果扩张卷积层(扩张率为2)->输出层

卷积核设为1*3的[1,1,1]

第一步首先进行因果填充，因为TCN不会窥探未来而只会看过去的数据，则将数据填充如下:

[0,0,1,2,3,4,5,6,7,8]

通过卷积计算：

O1_1=0*1+0*1+1*1=1

O1_2=0*1+1*1+2*1=3

O1_3=1*1+2*1+3*1=6

O1_4=2*1+3*1+4*1=9

O1_5=3*1+4*1+5*1=12

O1_6=4*1+5*1+6*1=15

O1_7=5*1+6*1+7*1=18

O1_8=6*1+7*1+8*1=21

结果为:

[1,3,6,9,12,15,18,21]

假设加入Relu激活函数，结果保持不变

第二步进入第二层因果扩张卷积层，因为扩张率为2，因此每个元素之间要空一格，首先进行的同样是因果填充，数据填充如下:

[0,0,0,0,1,3,6,9,12,15,18,21]

通过卷积计算:

P1_1=0*1+0*1+O1_1*1=1

P1_2=0*1+0*1+O1_2*1=3

P1_3=0*1+O1_1*1+O1_3*1=0+1+6=7

P1_4=0*1+O1_2*1+O1_4*1=0+3+9=12

P1_5=O1_1*1+O1_3*1+O1_5*1=1+6+12=19

P1_6=O1_2*1+O1_4*1+O1_6*1=3+9+15=27

P1_7=O1_3*1+O1_5*1+O1_7*1=6+12+18=36

P1_8=O1_4*1+O1_6*1+O1_8*1=9+15+21=45

结果为:

[1,3,7,12,19,27,36,45]

假设加入Relu激活函数，结果保持不变

为什么TCN能够跟时间有关，就是因为以P1_5举例，P1_5的结果为O1_1*1+O1_3*1+O1_5*1，而O1_1为0*1+0*1+1*1，是第一个数据，O1_3为1*1+2*1+3*1，是第一第二第三个数据，O1_5为3*1+4*1+5*1，是第三第四第五个数据，这样就可以涉及到从第一到第五时刻的数据，再多堆叠几层因果扩张卷积层可以做到涉及到更长时间的数据

---

七、总结

TCN作为时间序列分析的重要工具，通过巧妙的因果扩张卷积设计，在保持严格时间因果性的同时，实现了高效的长期依赖捕捉。虽然在某些场景下计算成本较高，但其优秀的性能和可解释性使其成为时序建模的强力候选。
