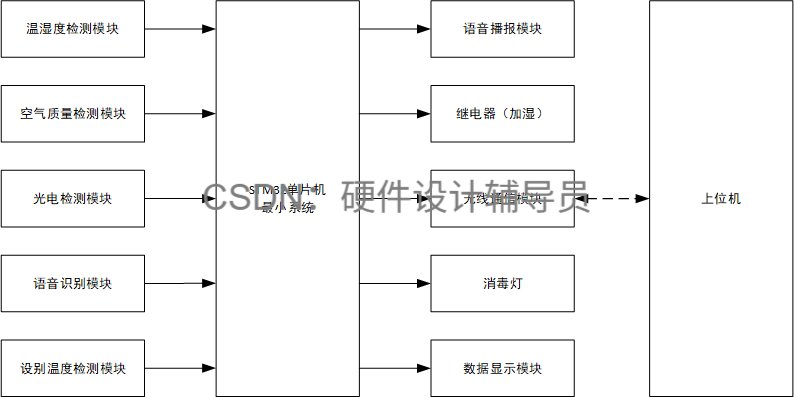

一.系统概述

1. 环境数据采集：系统能够实时采集温度、湿度及空气质量的数据，确保对环境的持续监测。

2. 智能加湿器控制：集成语音识别模块，当系统检测到环境干燥时，能够通过语音提示用户并自动启用加湿器，提升智能化管理水平。

3. 无线数据传输：配备无线通信模块，将环境监测数据上传至手机APP，用户可随时查看数据并进行远程控制加湿器。

4. 紫外线消毒功能：设计有红外识别传感器，当检测到用户不在家时，系统会自动启动紫外线消毒功能，提高居住环境的卫生状况。

5. 线路温度监测：使用DS18B20温度传感器监测电路的温度，确保系统安全运行，防止因过热引发的安全隐患。

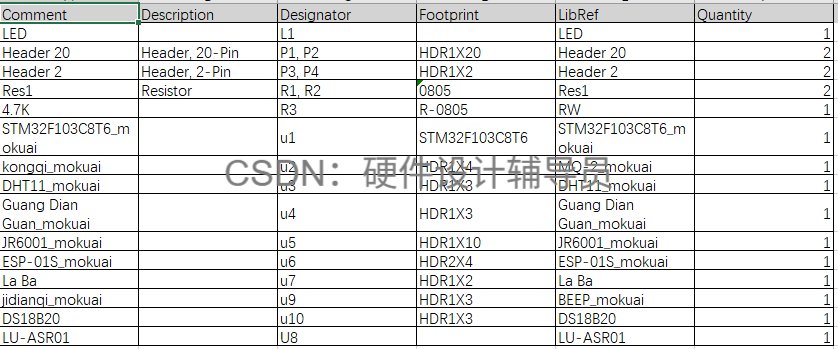

二.电路设计

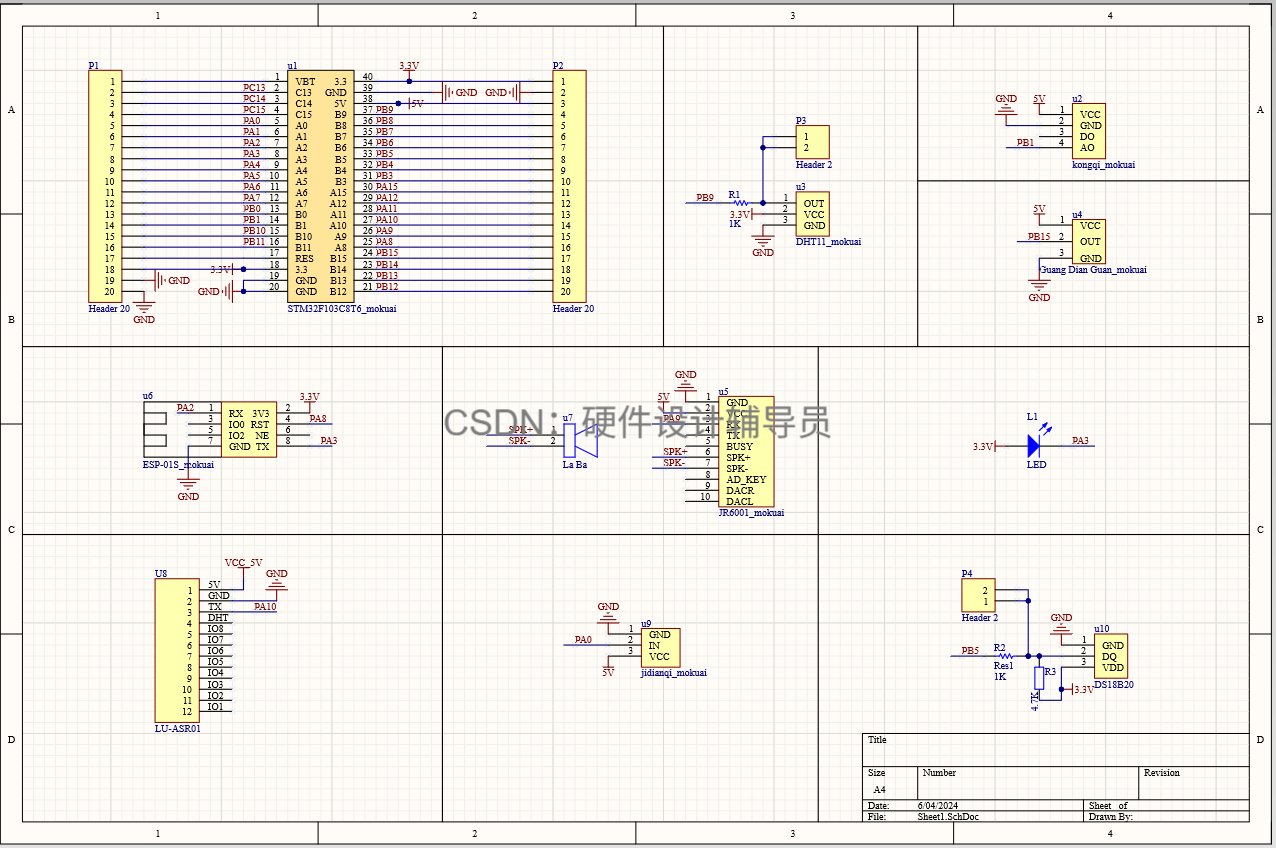

电路设计采用Altium Designer，主要包括以下关键组件：

1. 空气质量监测：使用MQ-135传感器进行空气质量检测，传感器的模拟输出端与单片机的模拟输入端口相连，以便实时监测空气成分。

2. 温湿度传感：通过DHT11模块实现温度和湿度的检测，该模块通过one-wire总线与单片机的GPIO接口连接，保证数据的有效传输。

3. 人体检测：集成光电开关来检测人体存在，模块的数据输出端直接连接至单片机的GPIO口，以实现对环境的智能响应。

4. 语音指令识别：采用LU-ASR01高精度语音识别模块进行语音指令的检测，数据通过UART串口与单片机进行通信，增强系统的交互能力。

5. 线路温度监控：使用DS18B20传感器监测电路温度，通过单总线与单片机进行数据通信，以确保系统安全运行。

6. 语音播报功能：配置JR6001模块用于语音播报，采用UART串口与单片机进行连接，提供用户友好的反馈。

7. 数据上传：通过ESP8266-01S模块将监测到的数据上传至上位机，数据传输通过UART串口与单片机实现。

8. 数据显示：使用0.96寸OLED12864显示屏，以IIC总线形式连接至单片机，实时展现各项监测数据。

9. 加湿控制：通过继电器实现加湿器的控制，继电器的控制输出端与单片机的GPIO口相连接，以实现智能化的加湿管理。

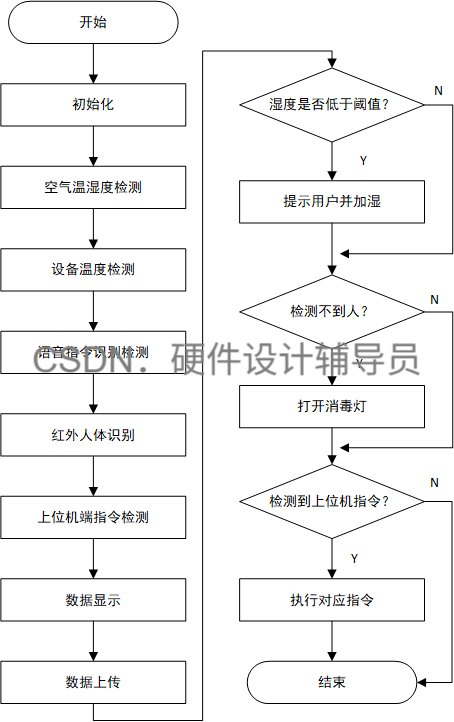

三.程序设计

#include “sys.h”
#include “delay.h”
#include “adc.h”
#include “math.h”
#include “key.h”
#include “OLED_I2C.h”
#include “Beep_Led_Relay.h”
#include “Control_Report_To_Police.h”

int main(void)
{

NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
delay_init();	    	 //延时函数初始化
Beep_init();					  //PC15
Beep=0;
TIM4_Init(300,7200);

OLED_Init();            //PB6 PB7  OLED初始化

E18_D80_Init();					//PA10
Relay_init();					  //PA11  PA9


while(DHT11_Init()){}   //PB8

Adc_Init1();       		 	//PA0  MQ-2    烟雾


ALi_ESP8266_GPIO_Init();    //PA2  PA3 PA8
MQTT_Buff_Init();

AliIoT_Parameter_Init();

OLED_CLS();              //OLED清屏
OLED_ShowCN(32,2,0);
OLED_ShowCN(32+16,2,1);
OLED_ShowCN(32+32,2,2);
OLED_ShowCN(32+32+16,2,3);
OLED_ShowCN(40,5,4);
OLED_ShowCN(64,5,5);
delay_ms(1000);
OLED_CLS();

while(1)
{
  OLED_Display_Cotrol(); //显示控制函数
}

}
