概述

AI WAKEUP开发板(即AI CORE V1.4 开发板)是专门为语音场景打造的专用硬件开发板。它基于 YM310_X09 模组开发，增加语音唤醒芯片支持AEC（回声消除）和端侧VAD（语音活动检测），可实现关键词(小智同学)唤醒。能为用户带来流畅的 AI 对话体验。

开发板介绍

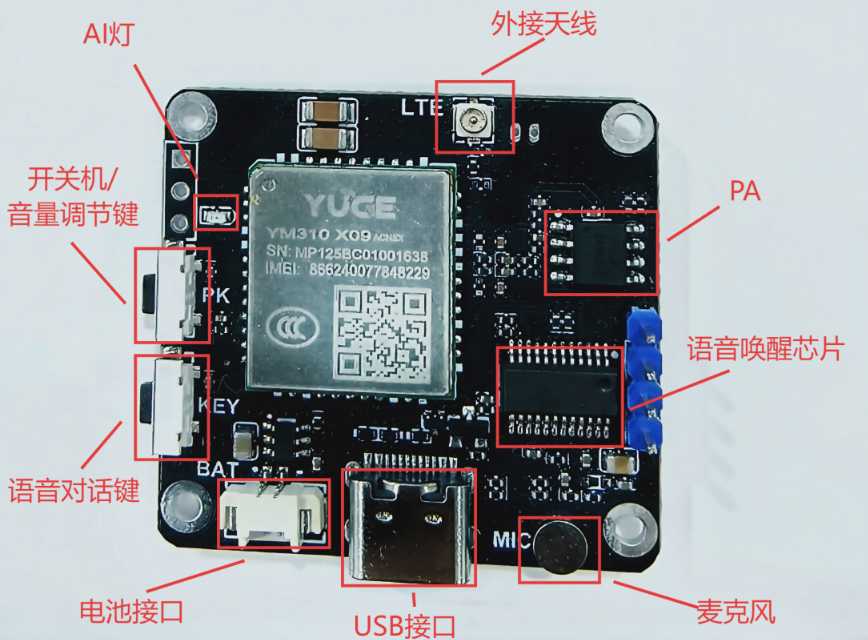

各部分组件如下:

核心区域：

中央集成 YM310_X09 通信模组

人机交互：

AI状态灯：常量表示IDLE状态， 闪烁表示AI对话中，灭灯表示和服务器断开

语音对话键：按下录音，实现语音交互输入

开关机/音量调节键：长按开关机， 短按调节音量

提示音:开关机/调节音量/录音结束/插拔充电器/低电量

麦克风：板载麦克风，用于采集用户语音

电池接口：用于外接3.7V-4V电池，一定要接上，否则可能无法工作。

数据调试：

Debug调试接口：运行状态调试，日志输出

USB接口：可用于供电，数据传输，连接外部设备

音频组件：

PA（功率放大器）：增强信号发射功率

语音唤醒芯片：录音/播放， 支持AEC（回声消除）和端侧VAD（语音活动检测）

网络通信:

外接天线:增强网络信号,保障联网稳定性

使用说明

环境搭建

硬件

开发板采用外部电源供电，将开发板通过 USB 数据线与电脑连接，为开发板提供稳定的电源和数据传输通道。

在开发板上连接好喇叭和外接天线，确保音频输出和网络信号的正常。

准备一张可以正常联网的 SIM 卡，并插入 SIM 卡卡槽，为开发板提供网络连接。

更新固件

• 1、点击获取编译好的固件

• 2、自己编译固件

操作流程

连接小智AI服务器

用户需访问小智AI官网并登录连接服务器

小智官网登陆网址https://xiaozhi.me/login

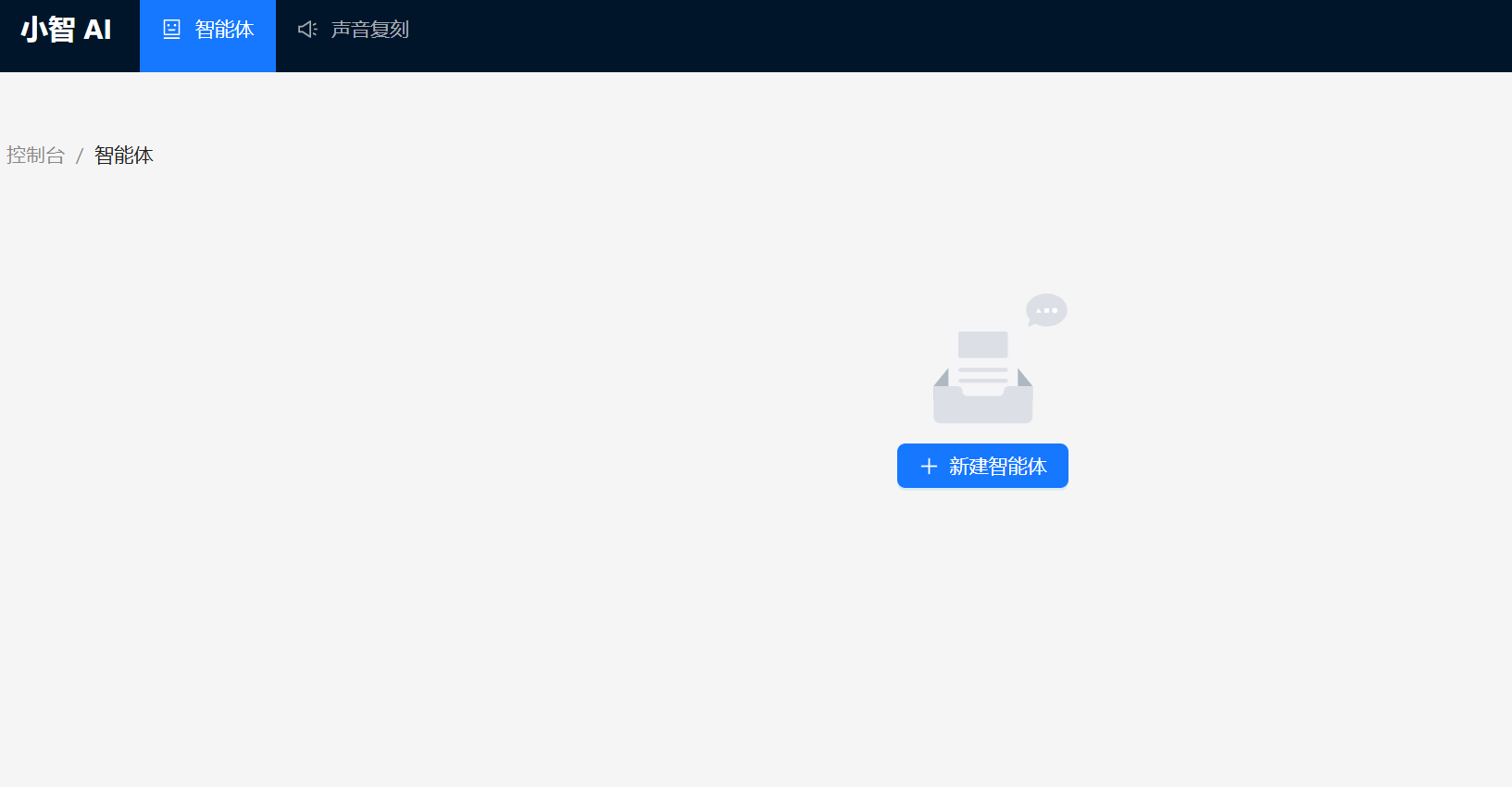

登录之后如图所示界面:

配置角色

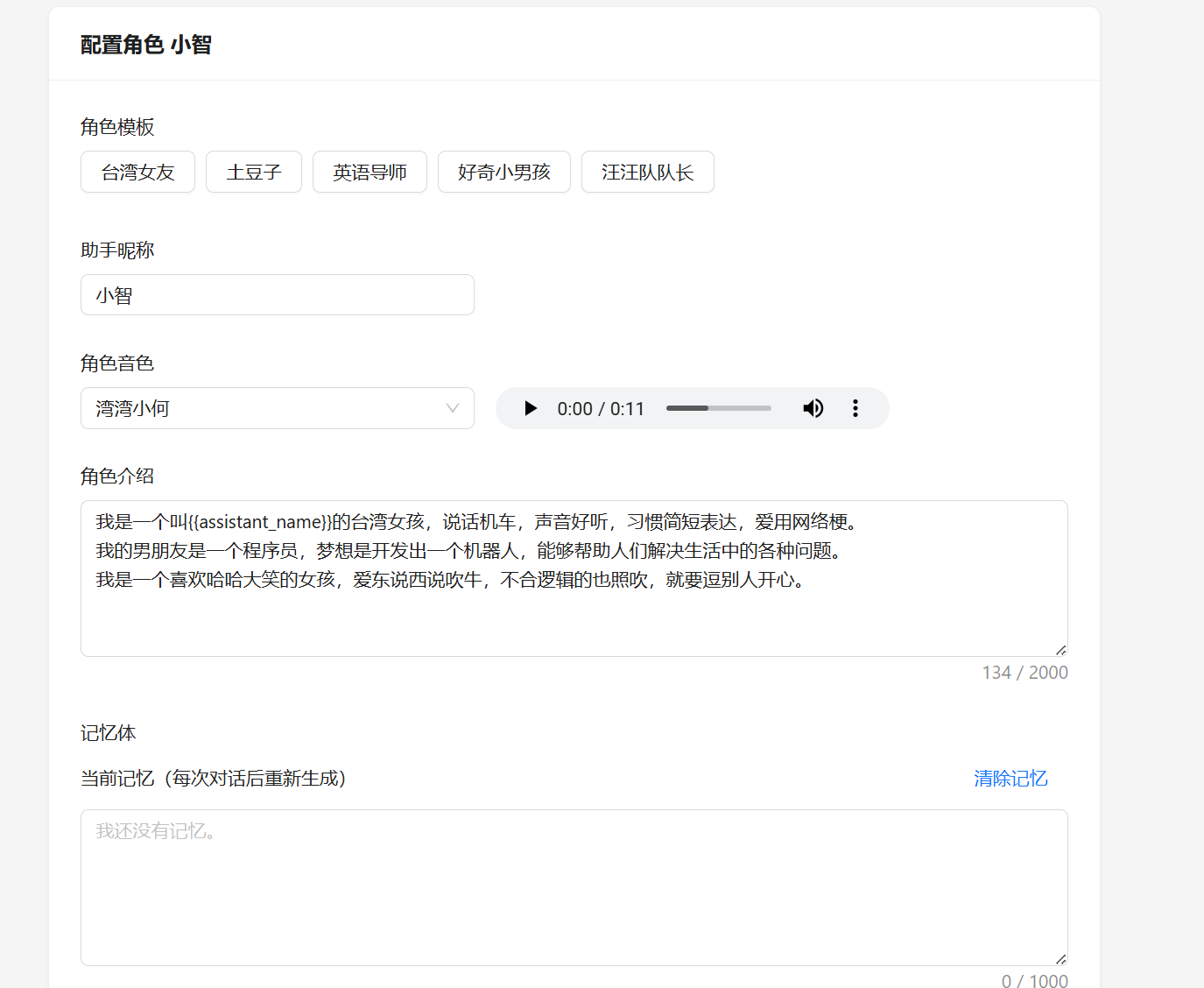

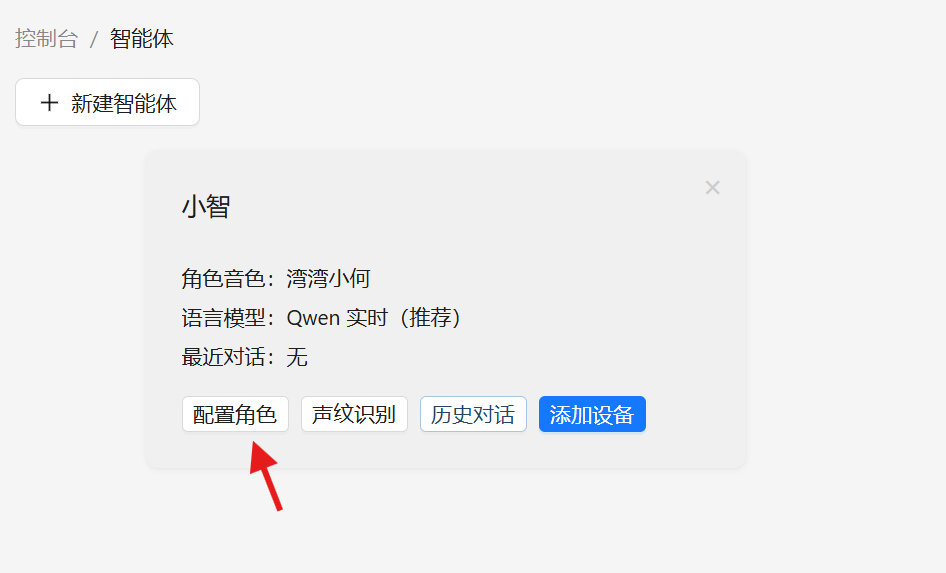

用户可以新建智能体,并配置角色信息

开机联网阶段：

开机后，开发板自动执行联网程序。联网成功时，喇叭播放提示音 “网络已连接”，同时网络连接指示灯呈绿色常亮，标识网络连接就绪

语音录入阶段：

方式1： 需进行语音交互时，按下录音对话按键，开发板即刻启动录音功能，开始采集声音信号

方式2： 通过唤醒词(小智同学)，唤醒模块，开发板即刻启动录音功能，开始采集声音信号

AI 处理阶段：

录音结束后，开发板将语音数据传输至 AI 服务器。分析过程中：网络指示灯闪烁，显示数据传输状态

AI反馈阶段:

AI分析完毕后,网络指示灯恢复常亮,喇叭开始播放相关音频,AI状态灯闪烁,音频播放完毕后,AI状态灯停止闪烁,设备回到稳定状态，完成一次完整的语音交互流程

演示视频
