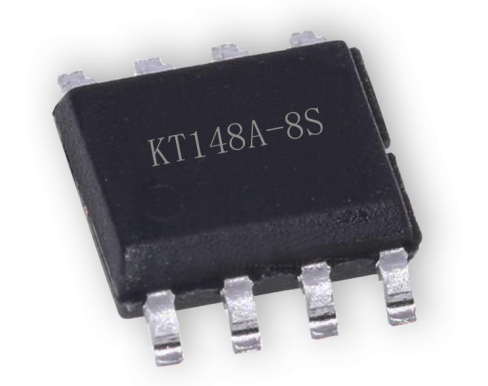

一、KT148语音芯片介绍

（1）、简介：

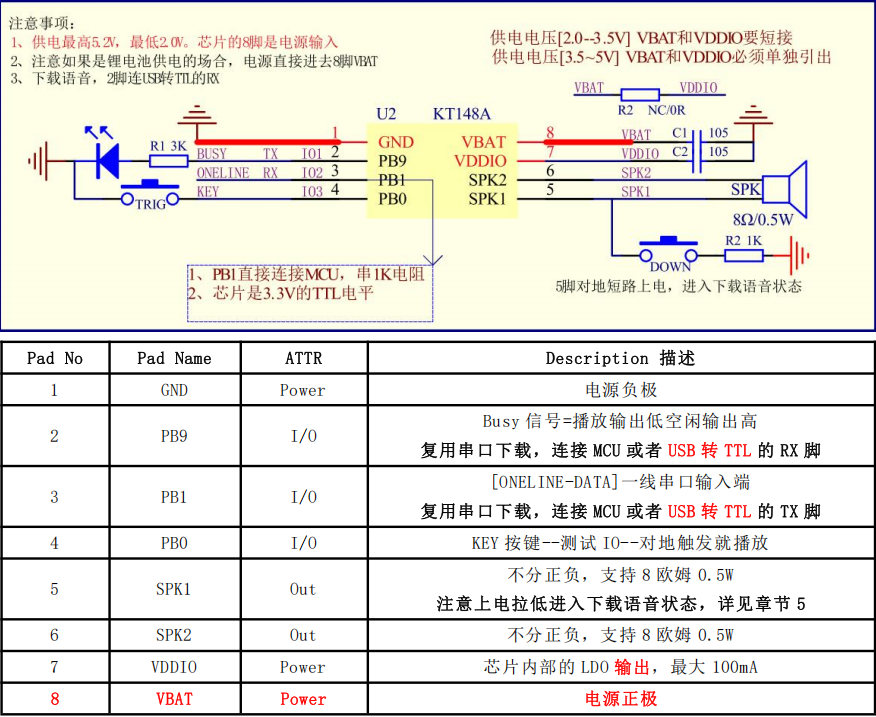

（2）、管脚介绍：

二、程序实现

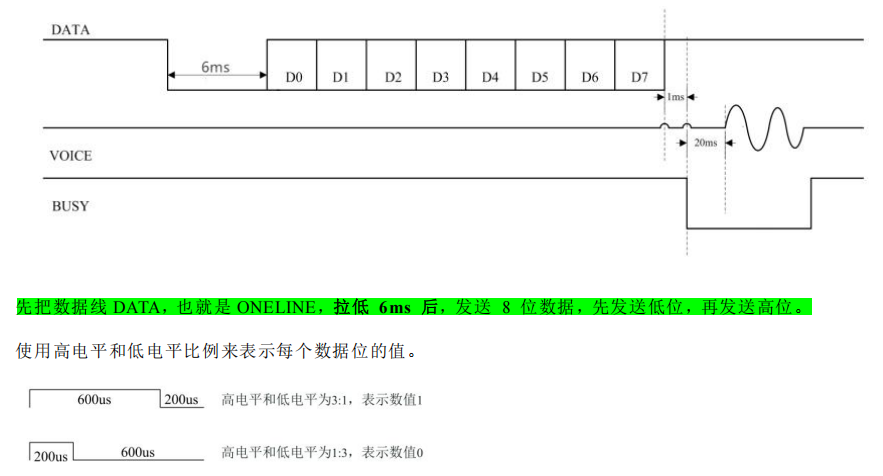

（1）、支持一线通讯协议：

注意：必须高电平在前，低电平在后。

推荐使用 200us：600us。取值范围：窄脉冲=[150us--400us]

宽脉冲[500us--1000us]

注意使用 3:1 和 1:3 电平比例以保障通讯稳定。

注意起始的 6ms 低电平，初次调试时，尽量用示波器或者逻辑分析仪看一下，误差在 10%左右都能接受

1、0x00H 到 0xDFH 为声音地址码或定义功能码。

2、0xFE 为语音停止码，发送该命令可以停止播放语音。

3、编码之间的间隔须大于 20ms

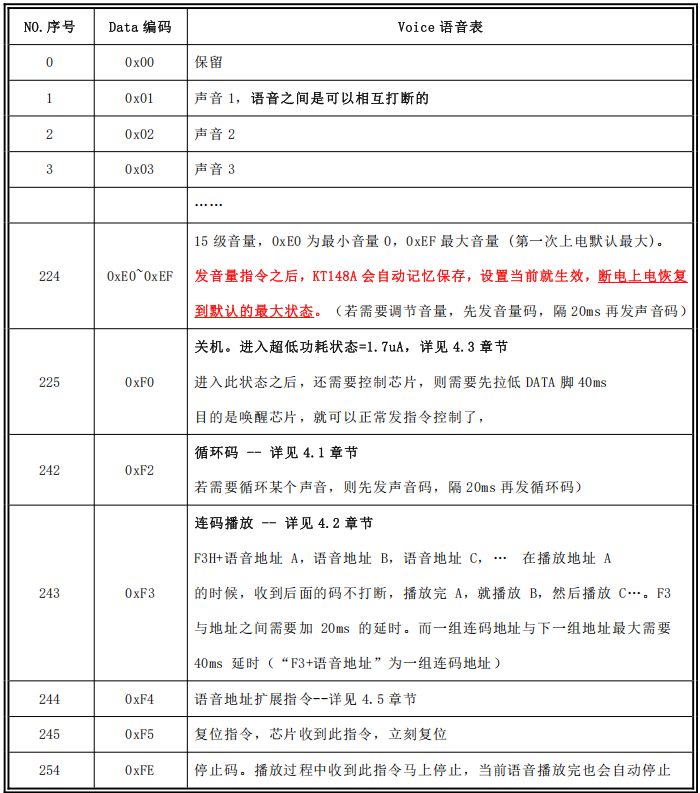

（2）、通讯指令：

（3）、参考例程：

/*******************************************************************************

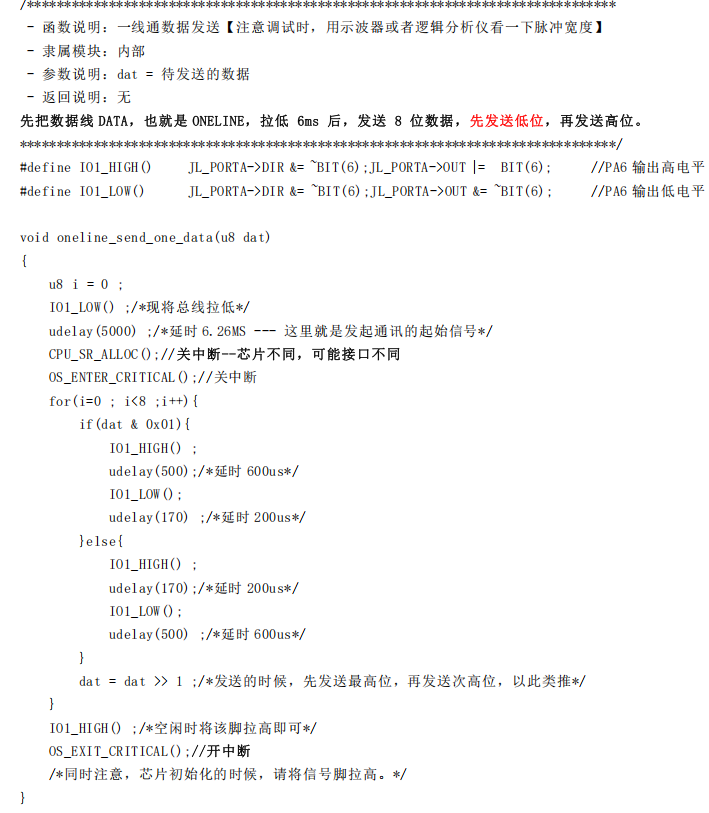

- 函数说明：一线通数据发送【注意调试时，用示波器或者逻辑分析仪看一下脉冲宽度】

- 隶属模块：内部

- 参数说明：dat = 待发送的数据

- 返回说明：无

先把数据线 DATA，也就是 ONELINE，拉低 6ms 后，发送 8 位数据，先发送低位，再发送高位。

********************************************************************************/

#define IO1_HIGH()

JL_PORTA->DIR &= ~BIT(6);JL_PORTA->OUT |=

BIT(6);

//PA6 输出高电平

#define IO1_LOW()

JL_PORTA->DIR &= ~BIT(6);JL_PORTA->OUT &= ~BIT(6);

//PA6 输出低电平

void oneline_send_one_data(u8 dat)

{

u8 i = 0 ;

IO1_LOW() ;/*现将总线拉低*/

udelay(5000) ;/*延时 6.26MS --- 这里就是发起通讯的起始信号*/

CPU_SR_ALLOC();//关中断--芯片不同，可能接口不同

OS_ENTER_CRITICAL();//关中断

for(i=0 ; i<8 ;i++){

if(dat & 0x01){

IO1_HIGH() ;

udelay(500);/*延时 600us*/

IO1_LOW();

udelay(170) ;/*延时 200us*/

}else{

IO1_HIGH() ;

udelay(170);/*延时 200us*/

IO1_LOW();

udelay(500) ;/*延时 600us*/

}

dat = dat >> 1 ;/*发送的时候，先发送最高位，再发送次高位，以此类推*/

}

IO1_HIGH() ;/*空闲时将该脚拉高即可*/

OS_EXIT_CRITICAL();//开中断

/*同时注意，芯片初始化的时候，请将信号脚拉高。*/

}

程序调用的接口如下：

oneline_send_one_data(0x05);//对应播放第 5 段声音13

三、语音文件烧录

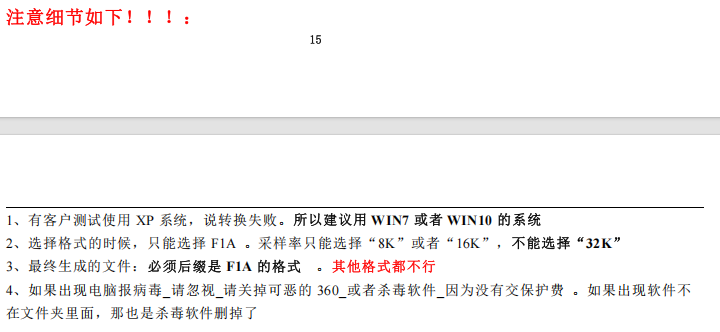

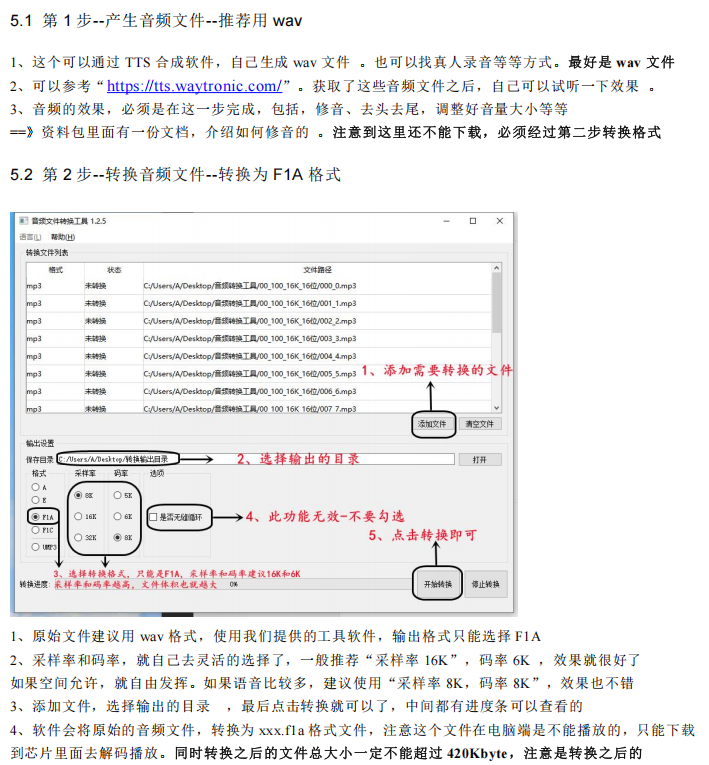

（1）、如何生成语音文件

（2）、如何烧录语音文件

1、准备好官方的语音烧录程序

2、打开程序

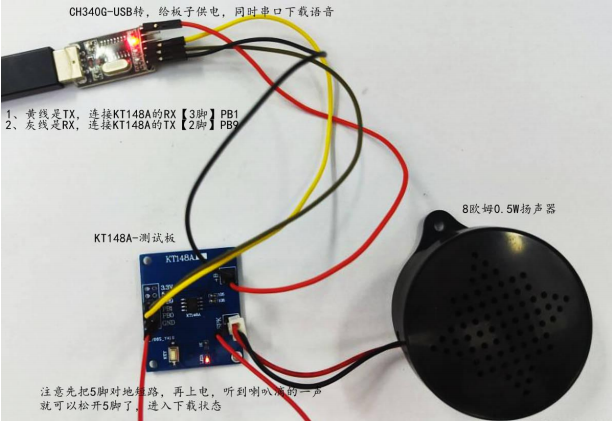

1、一定要把芯片的 5 脚对地短路再上电 ，听到喇叭“滴”的一声，松开就可以了

2、这个时候，芯片就自动进入到下载状态 。建议选用 CH340G 的 USB 转 TTL 模块

3、连接串口模块到电脑，USB 转 TTL 的 TX 接芯片的 2 脚，USB 转 TTL 的 RX 接芯片的 3 脚，然后共地 。

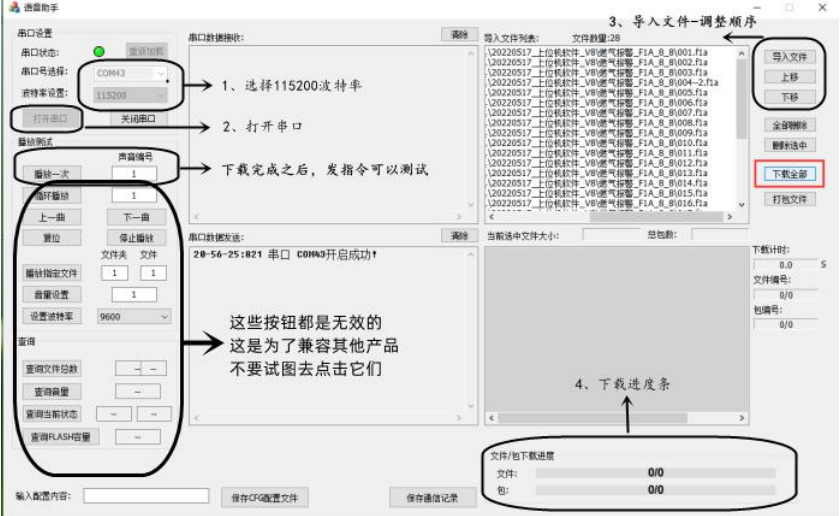

4、点击上位机上面的，打开串口，波特率固定 115200 ，选择导入文件，再点击“下载全部”，等待完成

5、注意下载完了之后，可以用芯片的 4 脚对地触发一下，试听下载的声音文件
