一、前言

本文章是在老师指引下，在课堂上通过一块Nano板控制和一个led以及几个杜邦线完成操作，通过应用deepseek完成代码编译，在Arduino软件上完成烧录上传。

二、硬件选择

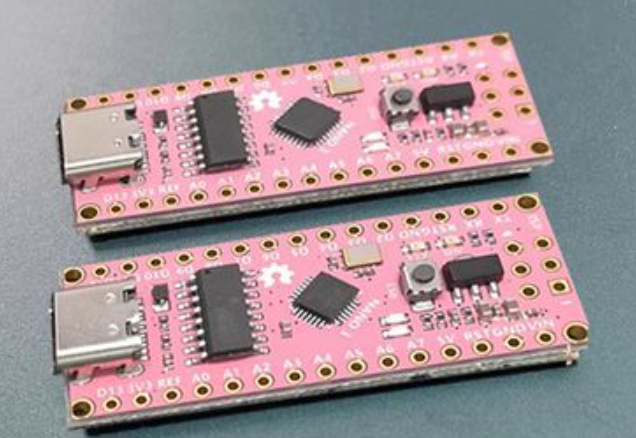

1.Arduino Nano开发板

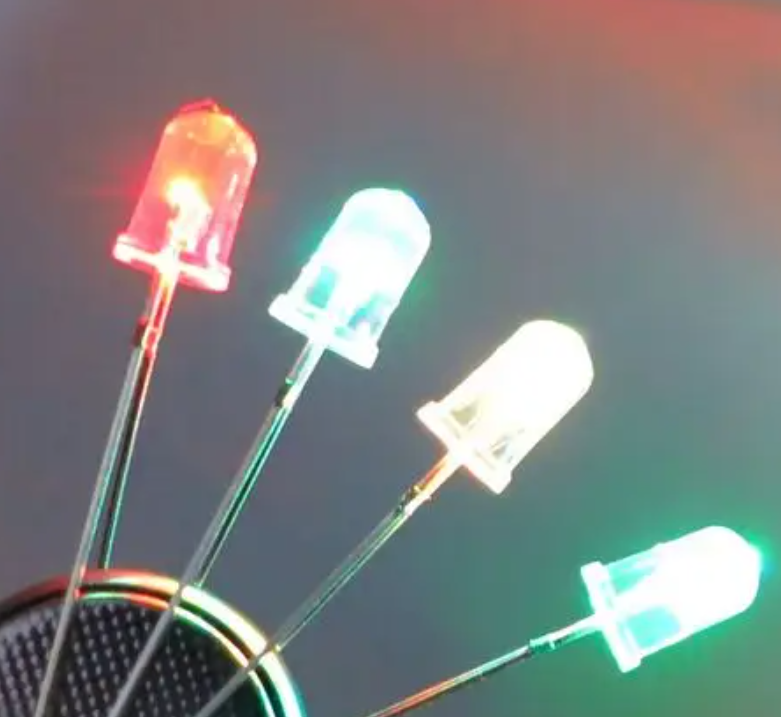

2.一个LED

3.杜邦线3个（两个母母线，一个公母线）

4.USB—TapC数据线

三、引脚连接和视图

1.引脚图

2.电路示意图

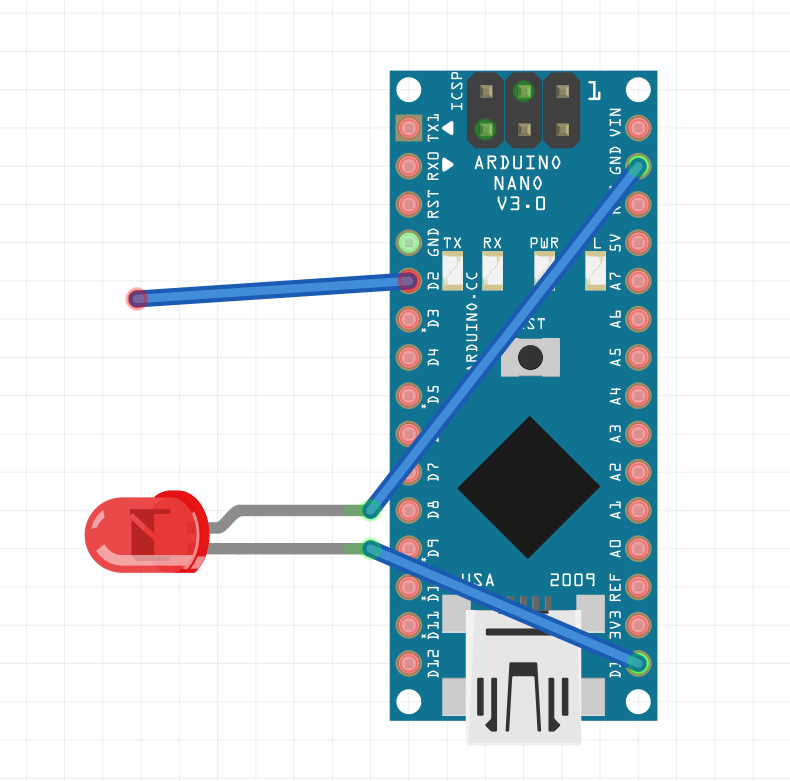

3.fritzing实物图

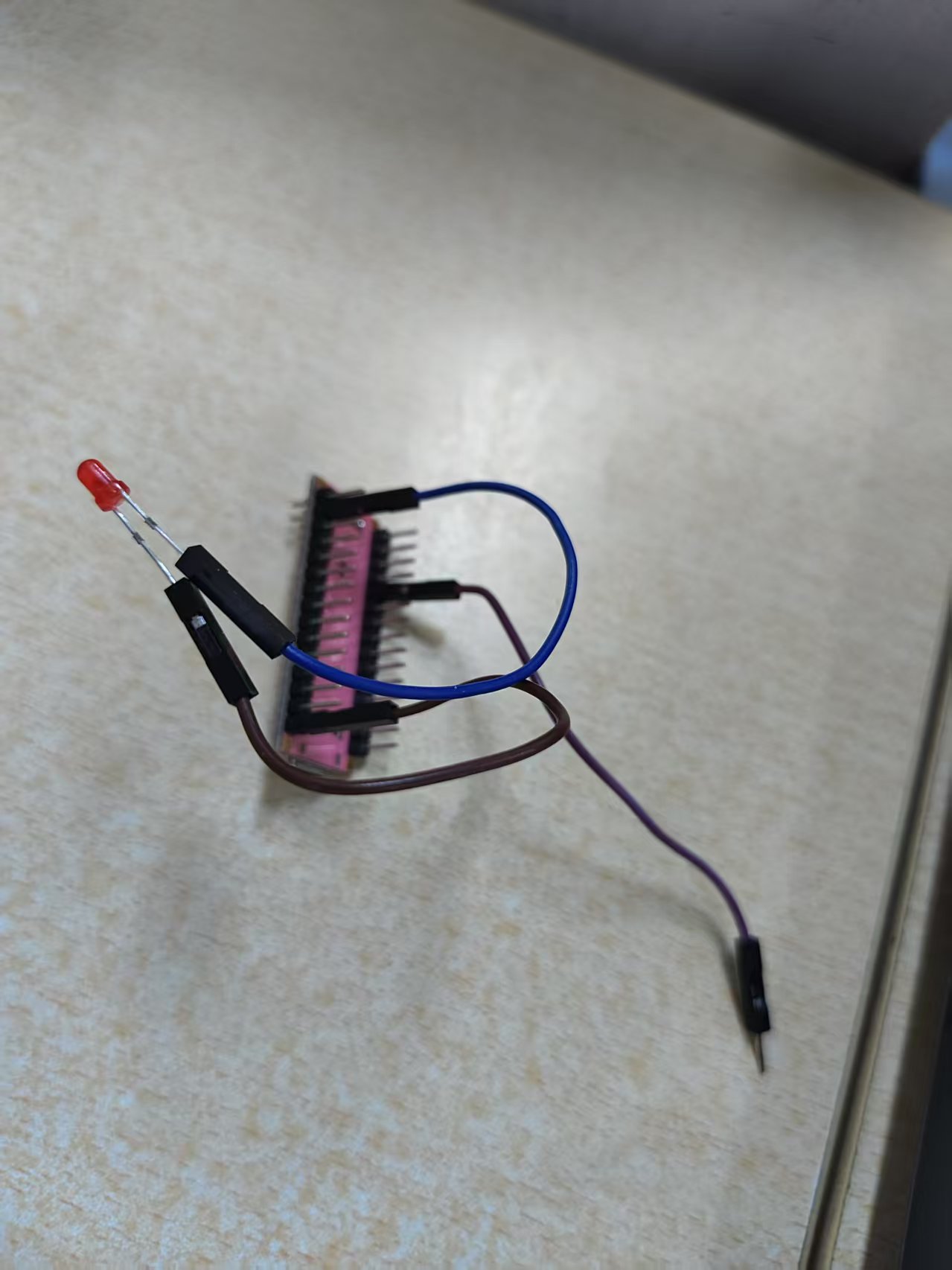

4.实物图

四、开发环境配置

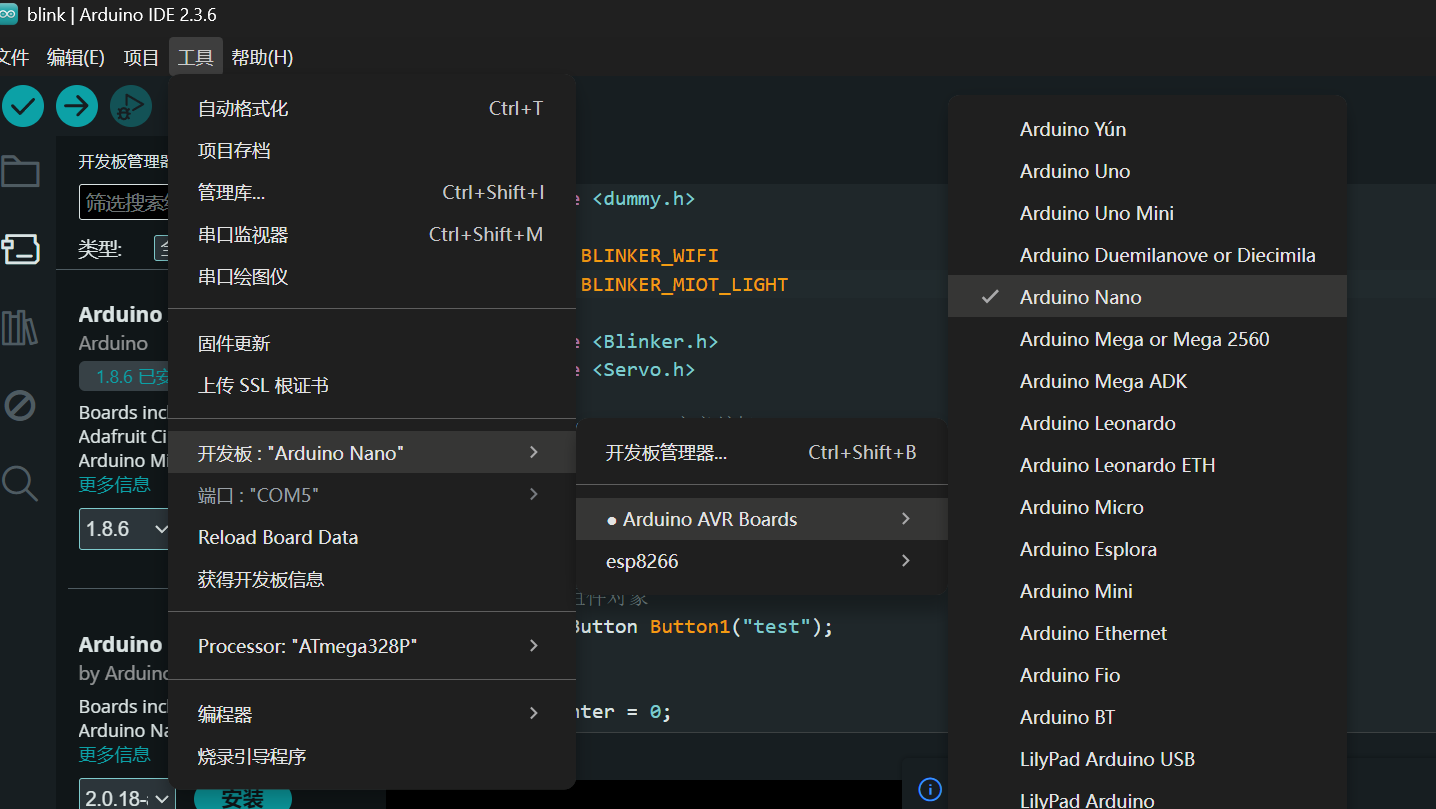

1.在Arduino软件中选择Arduino Nano 开发板

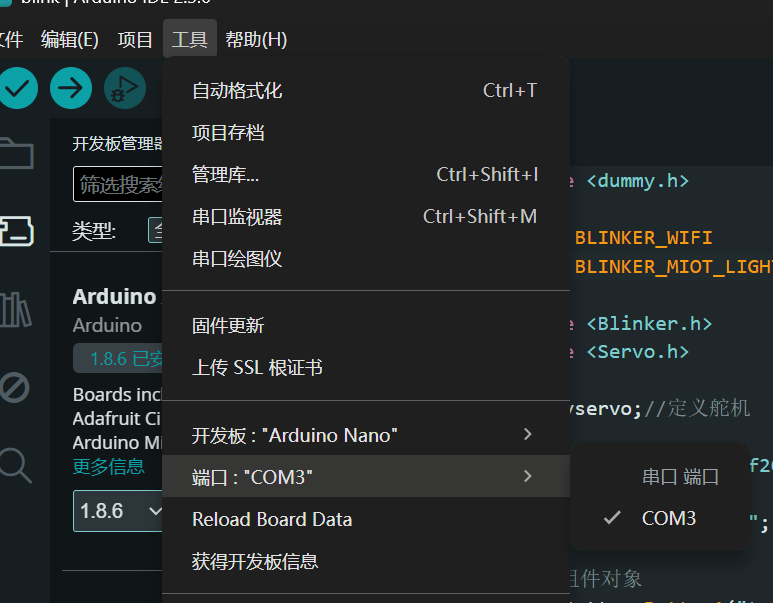

2.连接USB线后，选择开发端口，若此步骤一直报错，很可能是驱动没有装上，需要下载CH340驱动软件

四、代码

// 用杜邦线短接模拟按键控制LED
#define LED_PIN 13      // LED引脚
#define TOUCH_PIN 2     // 短接检测引脚

bool ledState = false;  // LED状态记录
bool lastTouch = HIGH;  // 上一次短接状态（启用内部上拉默认HIGH）

void setup() {
  pinMode(LED_PIN, OUTPUT);
  pinMode(TOUCH_PIN, INPUT_PULLUP); // 启用内部上拉电阻
  digitalWrite(LED_PIN, LOW);       // 初始关闭LED
}

void loop() {
  bool currentTouch = digitalRead(TOUCH_PIN);

  // 检测短接动作（从HIGH到LOW的变化）
  if (lastTouch == HIGH && currentTouch == LOW) {
    delay(20); // 简易防抖
    if (digitalRead(TOUCH_PIN) == LOW) { // 确认仍为短接状态
      ledState = !ledState;              // 切换LED状态
      digitalWrite(LED_PIN, ledState);
    }
  }
  lastTouch = currentTouch; // 更新状态
}

五、具体操作

1. 点亮LED：用GND的杜邦线触碰D2线（短接约0.5秒）→ LED亮
2. 熄灭LED：再次短接D2 → LED灭
3. 短接时间建议超过20ms以避开抖动
