Labview用面向对象操作者架构实现的模拟树莓派可视化编程 从作者架构程序简洁，框架适合大型项目开发和维护，完整源代码，可运行，Labview2018版，对Labivew进阶编程也会有极大帮助和提升 编程逻辑可自由配置，图像化和文本同时显示，一目了然 模块可灵活配置 生成程序可下载到单片机里面运行

有没有想过用图形化编程控制树莓派就像拼乐高？最近发现一个用LabVIEW操作者架构（Actor Framework）实现的树莓派模拟项目，直接把硬件开发变成了“拖模块+连线”的快乐游戏。更重要的是——这玩意儿居然能直接生成代码烧录到单片机里跑！

操作者架构：硬件开发的变形金刚模式

传统LabVIEW项目堆图标容易变成“面条代码”，但这个项目用操作者架构把功能拆成了独立机器人（Actor）。比如传感器数据采集、逻辑处理、通信模块各自为政，通过消息管道（Message Queue）喊话。举个栗子：

// 伪代码：温度传感器操作者向主控发送数据
TemperatureActor.lvclass -> Send Message "Temp_Update" with 26.5℃
MainController.lvclass -> 收到消息后触发电机降温

每个操作者自带数据胶囊（类的私有数据），外面想搞事情只能发消息。这种设计让代码像积木一样——改个传感器型号？直接把对应操作者模块换了就行，其他部分甚至不用重新编译。

代码：图形化编程的另类OOP

项目里有个骚操作：用LabVIEW的类封装硬件驱动。比如GPIO控制被包成带继承关系的家族：

GPIO基类.lvclass
├─ 输入型GPIO.lvclass
└─ 输出型GPIO.lvclass
    └─ PWM输出.lvclass

最惊艳的是消息处理机制。来看这段事件结构：

!事件结构示意图

这里用枚举类型做消息标签，配合变体数据类型传递参数。调试时能看到消息流动的动画效果——哪条指令卡壳了一眼就能看出来。

模块组装：硬件界的应用商店

项目提供了20+预置模块（从LED闪烁到MQTT通信）。配置文件长这样：

<Module>
    <Name>智能风扇</Name>
    <Components>
        <TemperatureSensor port="GPIO4"/>
        <PWM_Fan port="GPIO18"/>
    </Components>
</Module>

更狠的是支持动态加载VI。想要加个人脸识别？直接把现成的VI拖进Modules文件夹，系统会自动识别为可插拔组件。这操作让二次开发变得像手机装APP一样简单。

双屏显示：左边画画右边看码

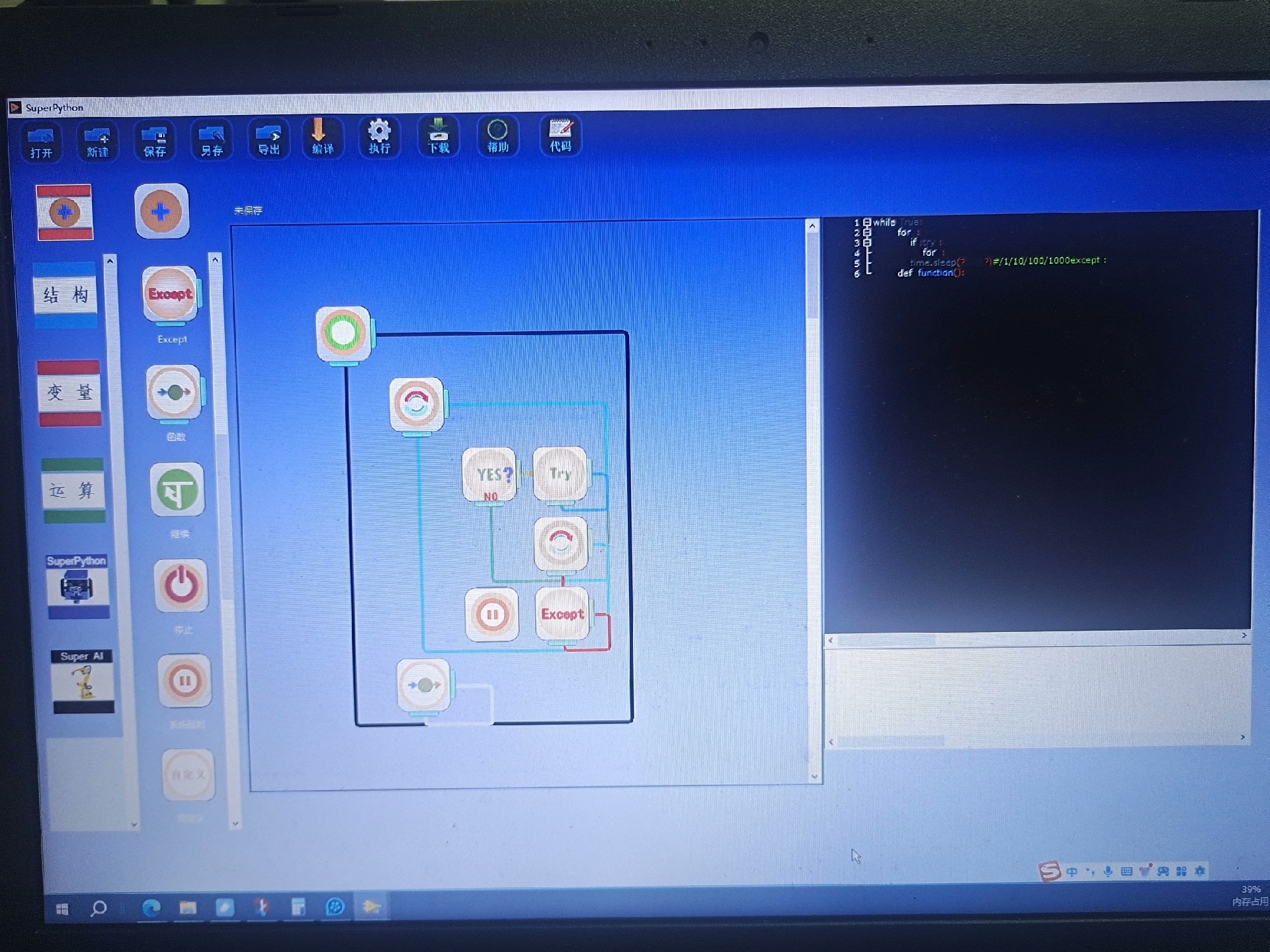

项目独创了并排显示模式：

1. 左半区是经典的数据流图

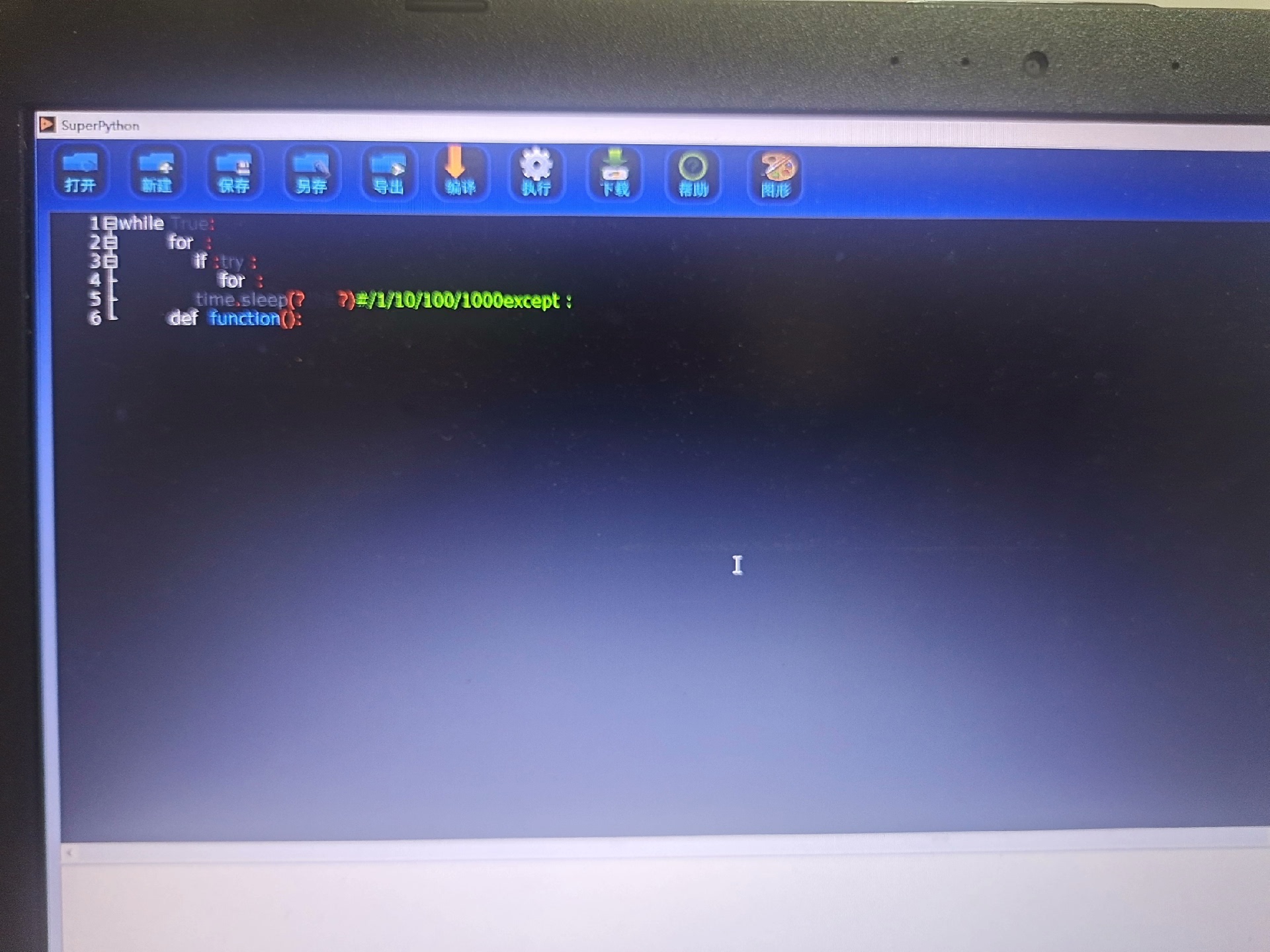

2. 右半区实时转译成Python伪代码

!双屏示例

这对教学场景太友好了——新手看图形逻辑，老司机直接瞄代码。底层其实用到了LabVIEW的脚本解析工具包，把框图元素转成文本指令。

烧录实战：从虚拟到硬件的穿越

完成仿真后，一键生成C代码压缩包。通过OpenVPN连上真实树莓派：

// 部署流程
生成C代码 -> 调用CrossCompiler -> SSH上传 -> 触发make命令

实测从点击部署到风扇实际转动，整个过程不超过1分钟。项目甚至预置了STM32和ESP32的转换模板，想换芯片？改个下拉菜单选项的事。

这个框架在Github上已经开源（搜索LV-Raspberry-Sim），用LabVIEW2018打开即用。对于想进阶OOP的LabVIEW开发者，简直是打开了新世界的大门——原来图形化编程也能玩出架构的艺术感。下次硬件项目招标时，把这样的可视化设计方案拍在甲方桌上，还怕什么需求变更？
