🎯工业相机帧率与曝光的平衡艺术

在工业视觉流水线中，很多工程师会陷入“帧率与曝光”的两难：调高高帧率追流水线，却因曝光时间太短导致图像漆黑；延长曝光让画面变亮，又因帧率不够漏拍高速零件。其实两者不是“非此即彼”，而是动态平衡——帧率要能“咬住”流水线速度，曝光要能“拍清”缺陷细节，失衡就会导致检测失效。今天拆解帧率与曝光的核心逻辑、冲突点及平衡方法，帮你避开“要么糊、要么漏”的坑。

🎯一、先搞懂：帧率和曝光，到底在“争”什么？

工业相机的帧率和曝光，本质共享“时间资源”，两者存在天然冲突，先明确核心定义和矛盾点：

1. 核心定义：各自管什么？

• 帧率（fps）：每秒采集的图像数量，管“能不能追上目标”——比如流水线1m/s传输零件，帧率不够就会漏拍，或拍出来的零件“断成两半”；
• 曝光时间（μs/ms）：传感器单次接收光线的时间，管“能不能拍清细节”——比如金属划痕需足够曝光才能显阴影，曝光太短会让图像暗到看不见缺陷。

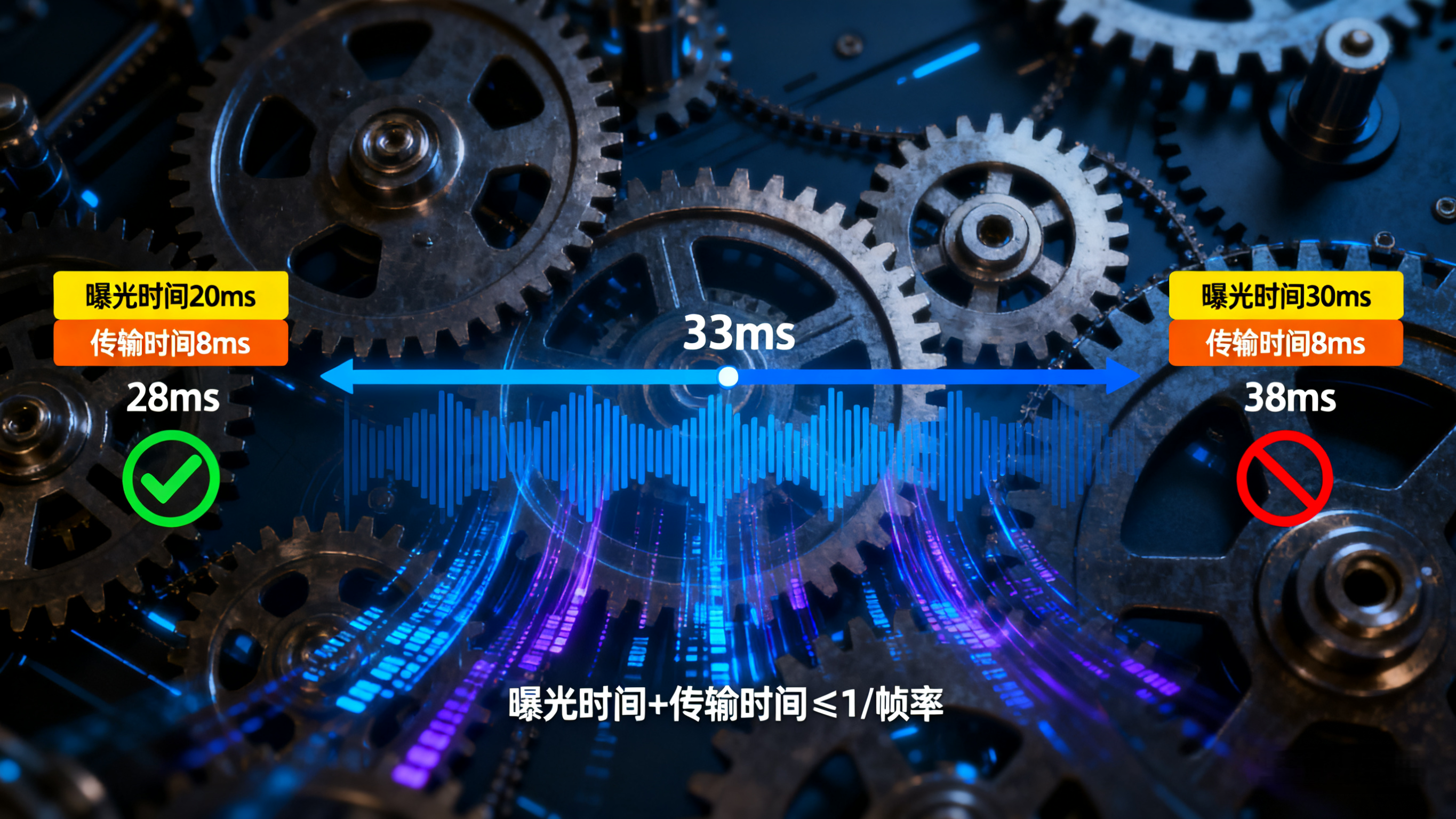

2. 核心冲突：时间不够用

相机每拍1张图，需要“曝光时间+数据传输时间”，这两个时间加起来，不能超过“1/帧率”（否则来不及拍下一张）。
举个例子：若设帧率30fps（每帧间隔≈33ms），若曝光时间设20ms，留给数据传输的时间只有13ms；若强行把曝光调到30ms，传输时间只剩3ms，一旦传输跟不上，就会出现“图像卡顿、丢帧”。
简单说：帧率越高，每帧的可用时间越短，曝光时间就越受限；曝光时间越长，帧率就越难拉高。

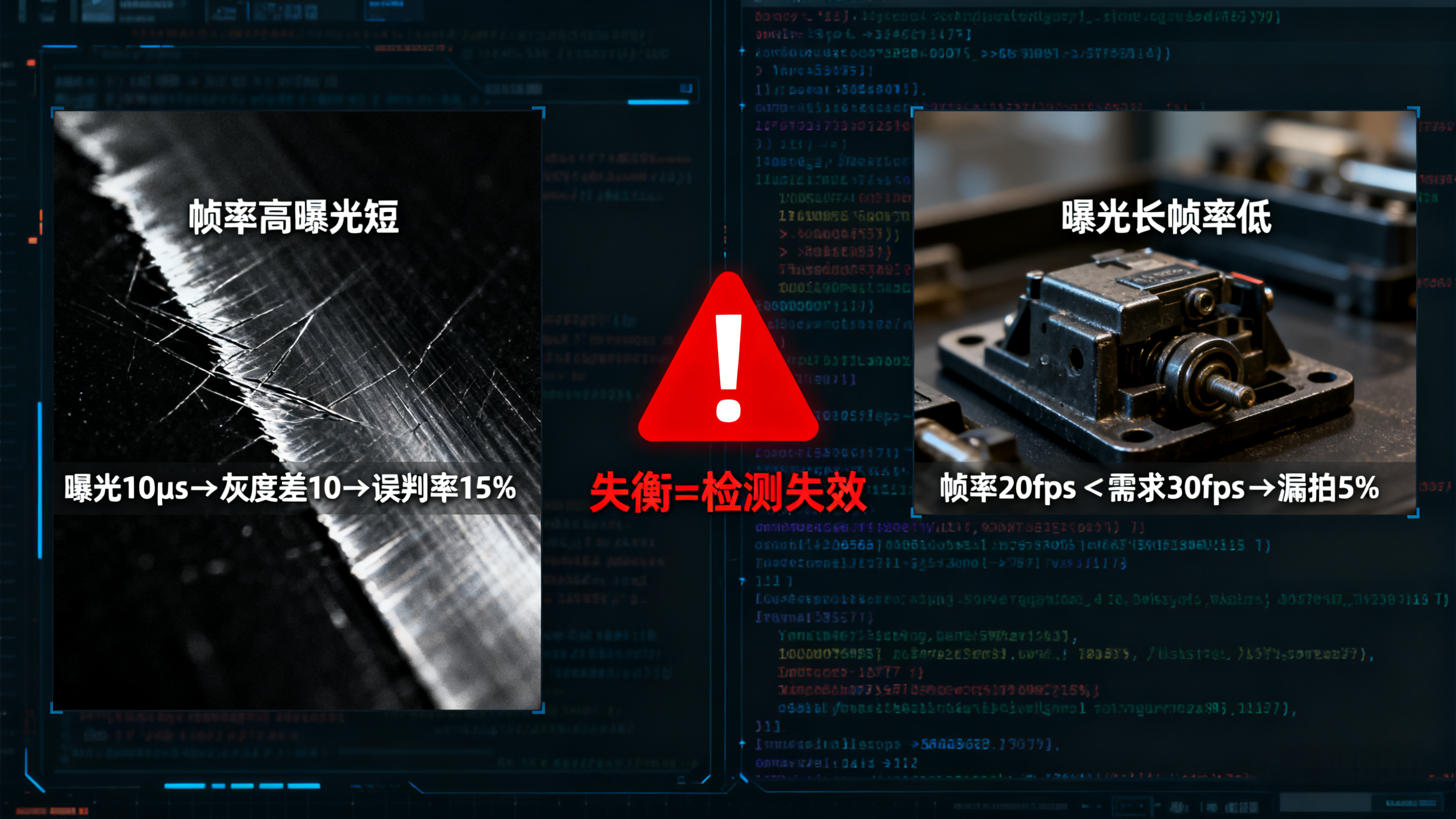

🎯二、失衡的3大后果：你的检测失效，可能是没平衡好

帧率与曝光一旦失衡，会直接导致3类问题，90%的工业检测故障都和这有关：

1. 帧率够高，曝光太短：“拍得到，看不清”

• 表现：图像整体偏暗，缺陷细节模糊（如划痕变成淡灰色，杂质和背景分不清），甚至漆黑一片；
• 场景：高速流水线强行拉满帧率（如500fps），曝光时间压到10μs以下，传感器来不及接收足够光线；
• 案例：电池极片流水线速度3m/s，为不漏拍设帧率200fps（每帧间隔5ms），曝光仅3μs，极片漏涂区和正常区灰度差从50降到10，算法误判率从0.5%飙升到15%。

2. 曝光够长，帧率太低：“看得清，拍不到”

• 表现：图像清晰，但出现漏拍（部分零件没被捕捉）或拖影（零件移动导致图像模糊）；
• 场景：弱光环境下延长曝光（如暗场检测设50ms曝光），帧率被迫降到20fps以下，跟不上流水线速度；
• 案例：汽车零件检测需长曝光（30ms）突出凹陷阴影，帧率只能到30fps，而流水线速度1.2m/s，零件长度0.1m，每秒需12张图（1.2/0.1），看似帧率够，但传输延迟导致实际每秒只拍25张，仍漏拍5%的零件。

3. 没算传输时间：“帧率和曝光看着够，实际卡顿”

• 表现：帧率和曝光时间加起来“理论够”，但实际运行中频繁卡顿、丢帧；
• 原因：忽略了“数据传输时间”（如GigE接口传输1张2000万像素图需8ms），导致总耗时超帧间隔；
• 案例：设帧率15fps（每帧间隔66ms），曝光30ms，以为剩36ms够传输，但2000万像素图实际需40ms传输，总耗时70ms＞66ms，每10帧丢1帧。

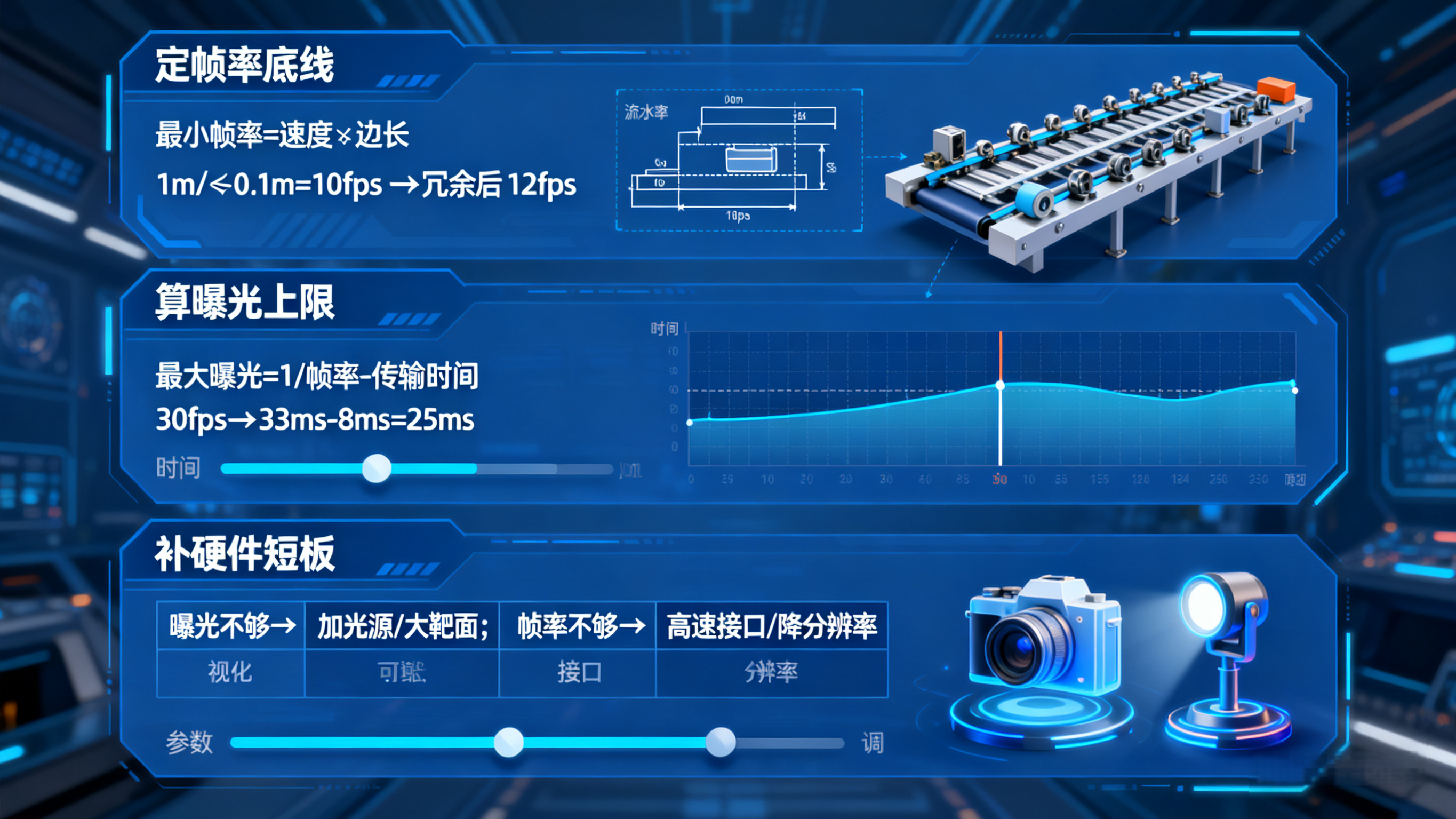

🎯三、3步平衡法：不糊、不漏、不卡顿，直接套用

平衡帧率与曝光，核心是“先定底线，再调参数，最后补短板”，3步就能落地：

第一步：定“帧率底线”——先保证“不遗漏”

帧率不能低于流水线需求，按以下公式算“最小帧率”，再留20%安全冗余：
最小帧率 = 流水线速度 ÷ 零件最短边长
例：流水线速度0.8m/s，零件最短边长0.08m，最小帧率=0.8/0.08=10fps，留冗余后设12fps以上。

• 高速场景（＞2m/s）：优先选全局曝光相机（无拖影），帧率至少比最小帧率高30%（避免传输延迟导致漏拍）；
• 低速场景（＜0.5m/s）：帧率可略高于最小帧率（如最小10fps，设15fps），给曝光留更多时间。

第二步：算“曝光上限”——再保证“看得清”

曝光时间不能超过“帧间隔 - 传输时间”，先算最大可允许曝光时间：
最大曝光时间 = 1/帧率 - 传输时间 - 5%冗余
例：帧率30fps（帧间隔≈33ms），传输时间8ms，最大曝光时间=33-8-1.65≈23ms，实际设20ms（留缓冲）。

• 亮场检测（如PCB线路）：曝光时间可设为最大曝光时间的70%-80%（避免过曝）；
• 暗场检测（如金属划痕）：曝光时间可接近最大曝光时间（需足够光线显缺陷），但不超过90%。

第三步：补“硬件短板”——解决平衡不了的矛盾

若按前两步算完，曝光时间仍不够（图像暗），或帧率仍跟不上，需通过硬件优化：

矛盾点	硬件解决方案	适用场景
曝光不够（图像暗）	1. 加补光（如高亮度条形光源）；2. 换大靶面相机（进光量多）	弱光环境、高速场景（帧率降不下来）
帧率不够（漏拍）	1. 换高速接口（如CoaXPress比GigE快3倍）；2. 降分辨率（减少传输数据量）	长曝光需求、高分辨率场景
传输时间太长（卡顿）	1. 压缩图像（如JPEG压缩，传输量减50%）；2. 用PoE+接口（传输供电一体，减少干扰）	高像素相机（2000万以上）

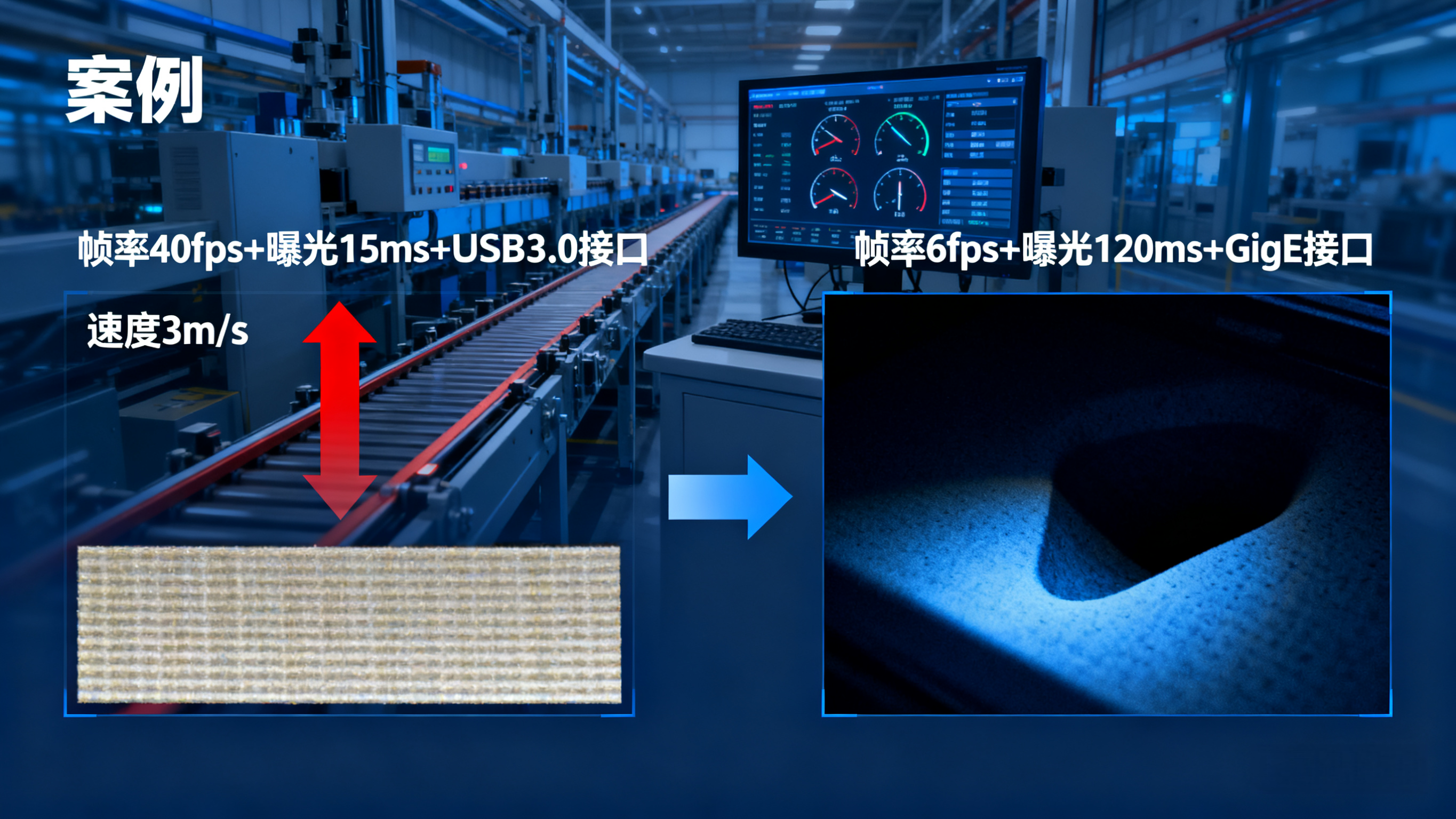

🎯四、不同场景平衡案例：直接抄作业

案例1：高速电池极片检测（速度3m/s，缺陷0.1mm）

1. 算帧率：零件边长0.1m，最小帧率=3/0.1=30fps，留30%冗余→40fps；
2. 算曝光：用USB3.0接口（传输2000万像素图需5ms），帧间隔=1/40≈25ms，最大曝光=25-5-1.25≈18.75ms，设15ms；
3. 补短板：加高亮度条形光源（亮度提升2倍），15ms曝光足够显漏涂缺陷，最终无漏拍、无模糊，误判率0.3%。

案例2：弱光金属凹陷检测（速度0.6m/s，需长曝光）

1. 算帧率：零件边长0.12m，最小帧率=0.6/0.12=5fps，留20%冗余→6fps；
2. 算曝光：用GigE接口（传输1200万像素图需6ms），帧间隔≈166ms，最大曝光=166-6-8.3≈151.7ms，设120ms（足够显凹陷阴影）；
3. 补短板：无需额外补光，120ms曝光+6fps帧率，刚好匹配流水线，无漏拍，凹陷识别率99.8%。

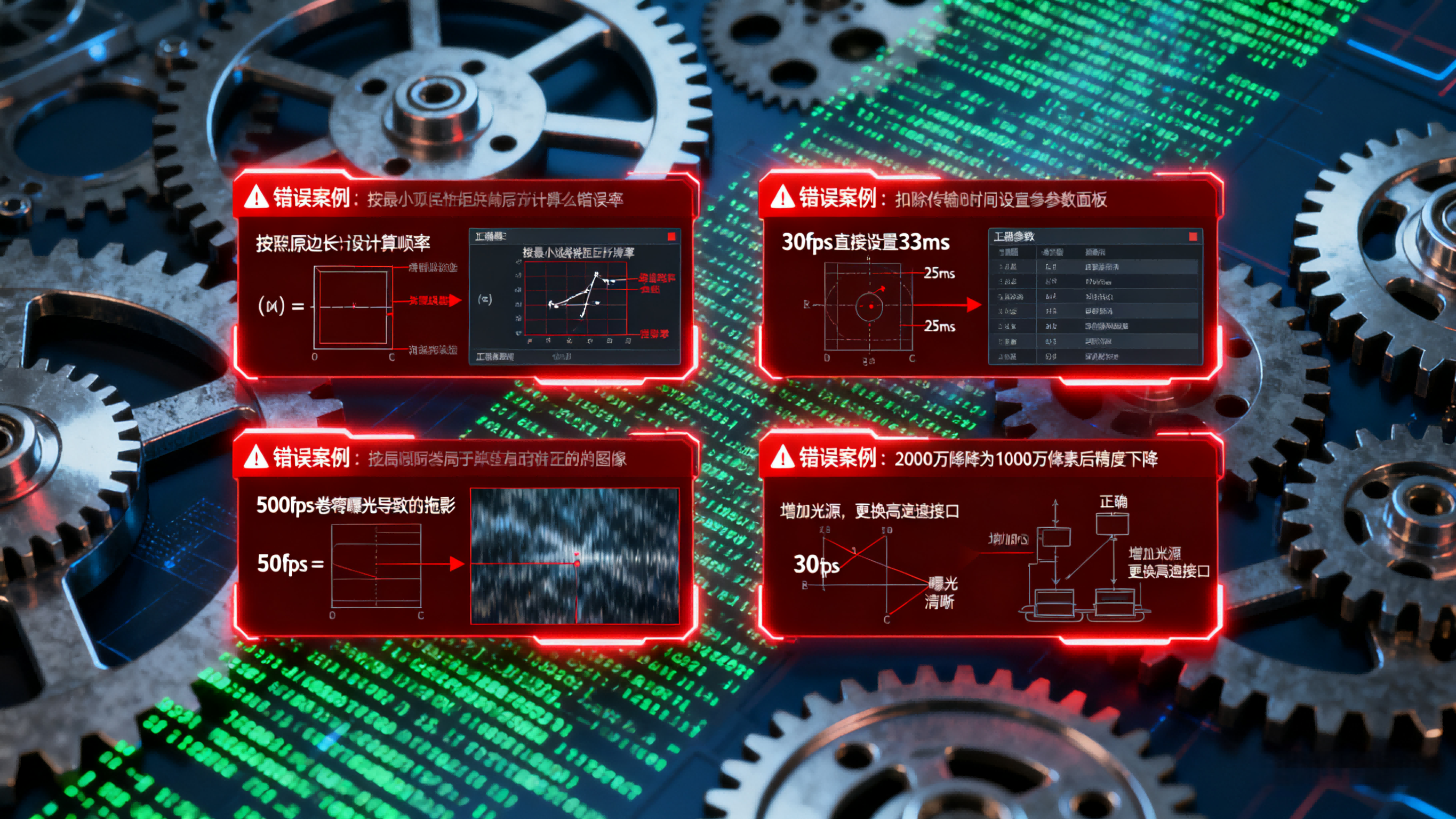

🎯五、避坑指南：4个最易犯的平衡错误

1. 误区1：只算“帧率=流水线速度/零件长度”，忽略零件旋转
   零件旋转会导致“实际边长变短”，比如方形零件旋转45°，最短边长从0.1m变0.07m，最小帧率需从10fps升到14fps，否则漏拍。
   正确做法：按零件“最小外接矩形边长”算帧率。

2. 误区2：曝光时间设为“1/帧率”，没减传输时间
   比如帧率20fps（帧间隔50ms），直接设50ms曝光，忽略传输时间8ms，总耗时58ms＞50ms，必然卡顿。
   正确做法：曝光时间必须扣掉传输时间和冗余。

3. 误区3：用卷帘曝光相机拍高速目标，靠拉高帧率防拖影
   卷帘曝光相机即使帧率500fps，高速目标仍有“果冻效应”（变形），不如用30fps全局曝光相机，既能保证无拖影，又给曝光留更多时间。
   正确做法：高速运动目标优先选全局曝光相机，再谈帧率。

4. 误区4：为平衡参数，盲目降分辨率
   降分辨率会导致精度下降，比如2000万像素降到1000万，精度从20μm降到40μm，可能看不清小缺陷。
   正确做法：先试加光源、换高速接口，最后再考虑降分辨率（确保精度够）。

六、总结：平衡口诀+互动答疑

平衡口诀

帧率先按流水算，留够冗余不遗漏；
曝光上限帧间隔，扣掉传输别忘留；
光暗就把光源补，卡顿换口降负担；
全局曝光高速用，平衡好拍不犯难。
