原理详解

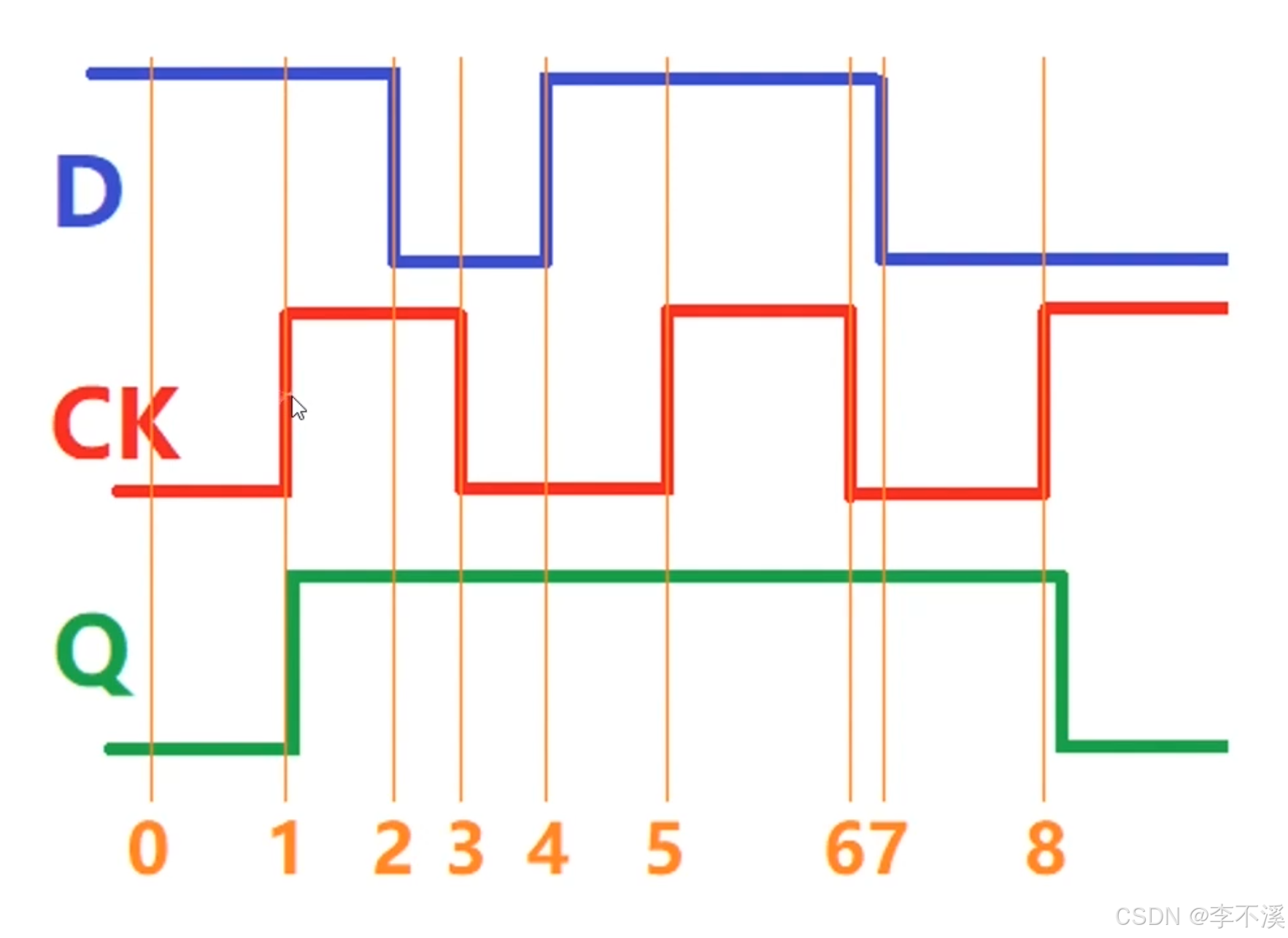

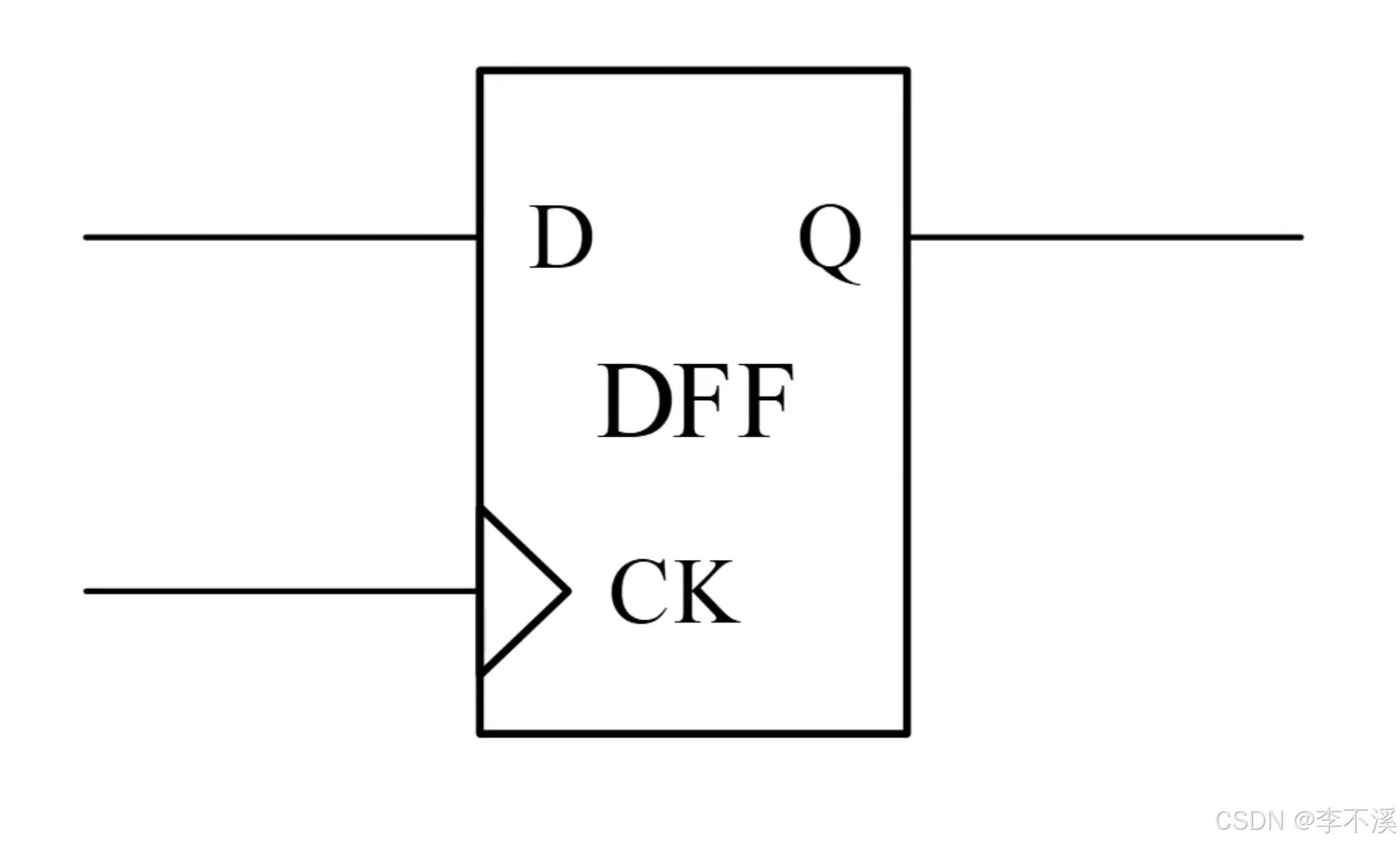

D触发器

        CK是时钟，Q是输出。

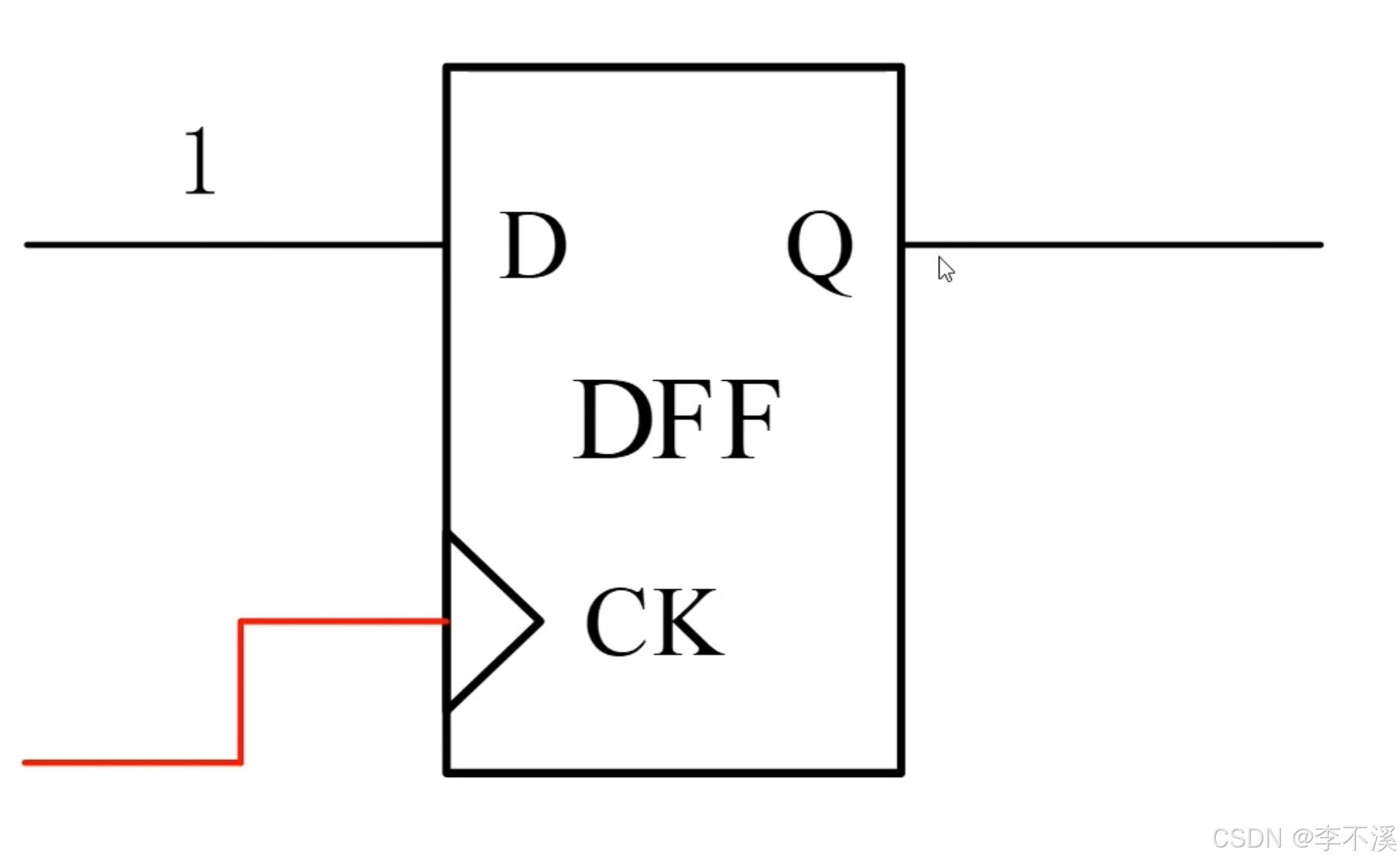

        我理解的D触发器就是当CK出现上升沿时，D触发器就会读取输入的值进行存储或者输出。

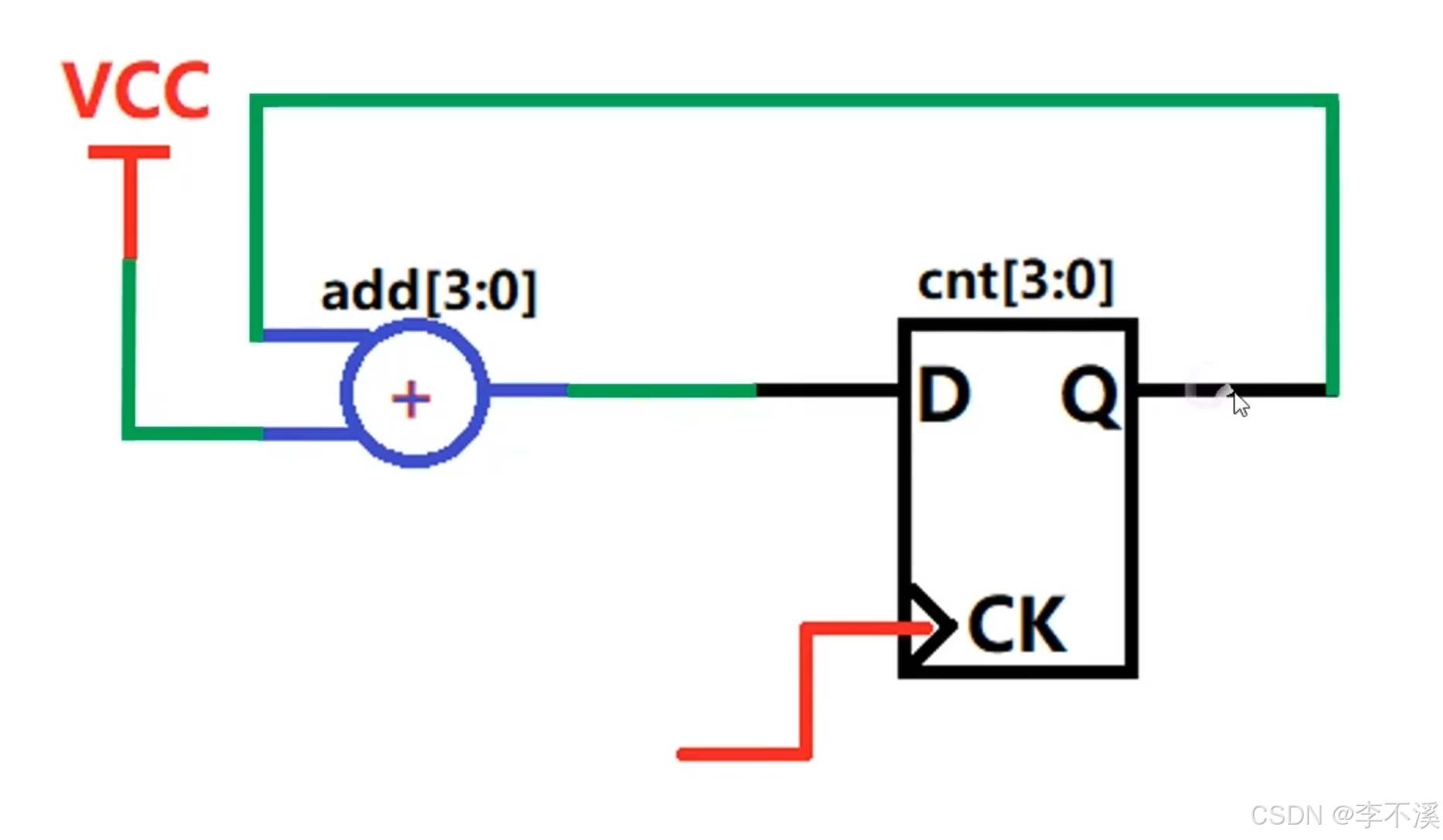

计数器

        add是加法器，当每次CK到达上升沿则+1。

Verilog实现

        低电平有效的复位信号。

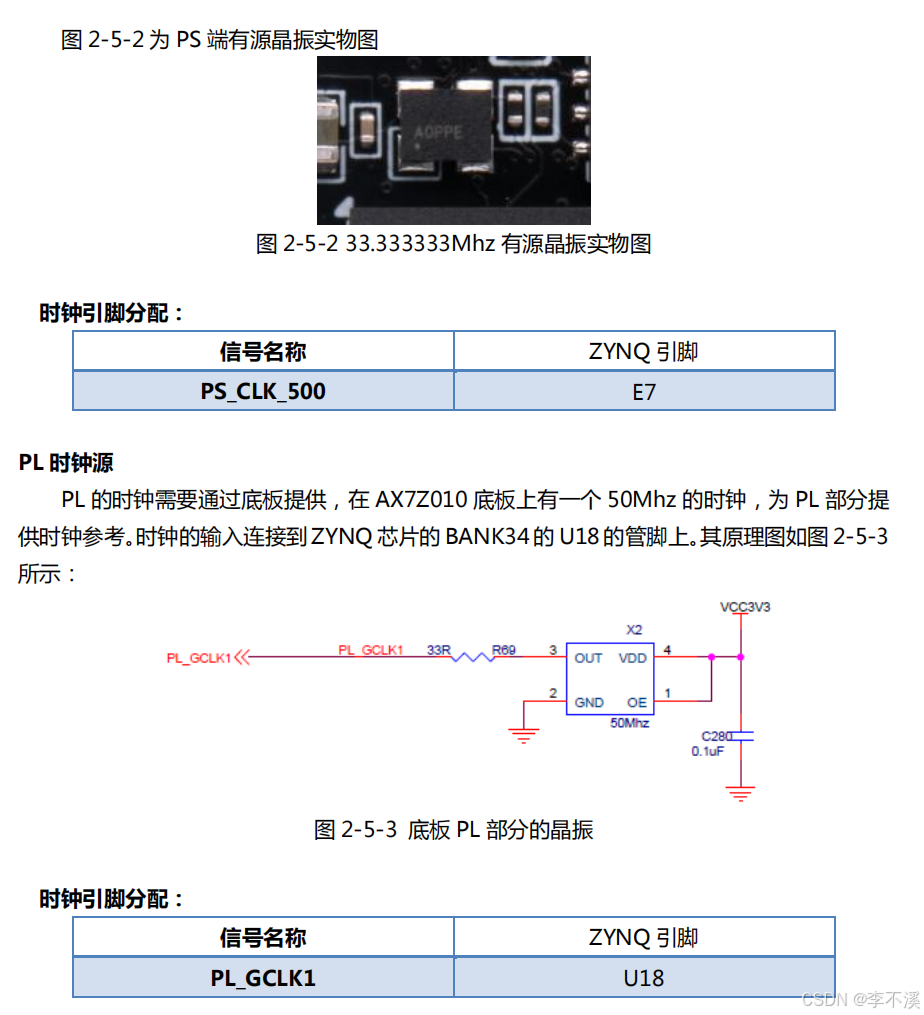

        因为CNT_MAX=T/Tclk，接着查看技术手册

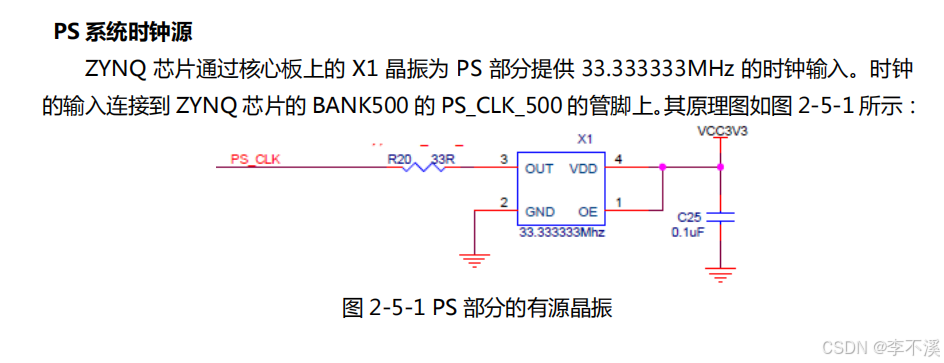

有源晶振33.333333MHz ,那么周期就是30ns=Tclk(系统周期）

T=500ms要实现500ms的LED灯闪烁

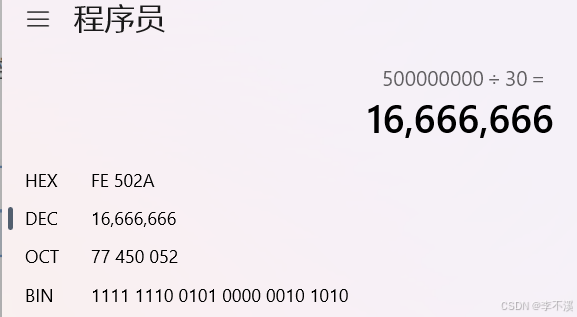

500*1000*1000/30ns=16,666,666.666666

T=600ms要实现600ms的LED灯闪烁

600*1000*1000/30ns=20_000_000

看二进制定义位宽reg [24:0]counter;

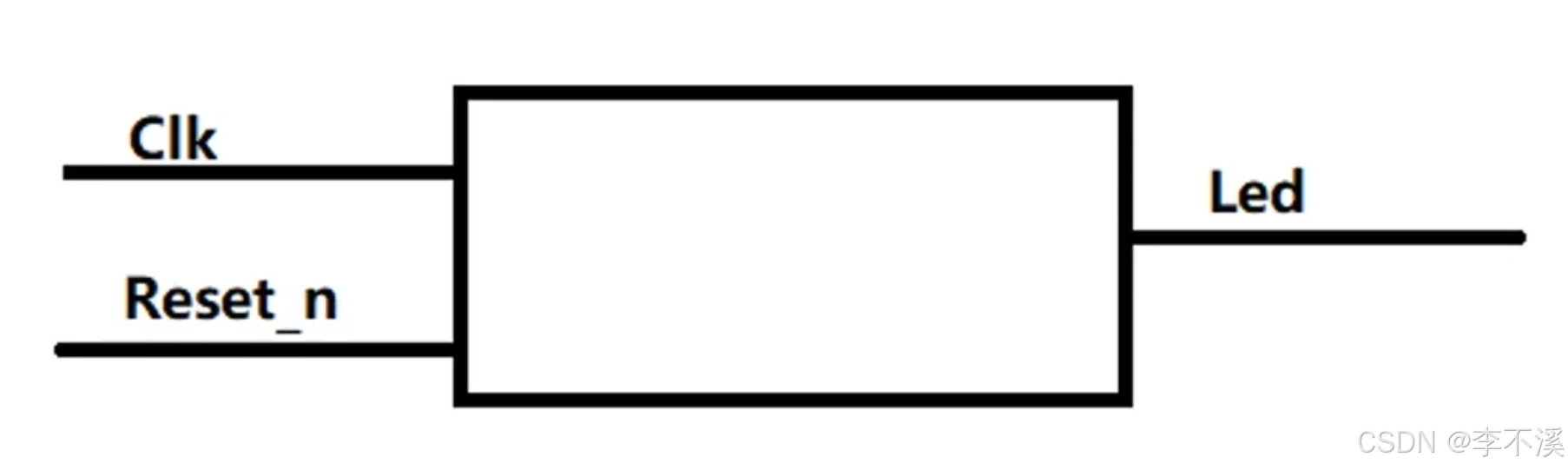

module led_twinkle(
    Clk,
    Reset_n,
    Led
    );

    input Clk;
    input Reset_n;
    output reg Led;

    reg [24:0]counter;
    always@(posedge Clk or negedge Reset_n)
    if(!Reset_n)
        counter<=0;
    else if (counter==16666666)//25000000
        counter<=0;
    else
        counter<=counter+1'd1;

    always@(posedge Clk or negedge Reset_n)
    if(!Reset_n)
    Led<=1'b0;
    else if(counter==16666666)
        Led<=!Led;

endmodule

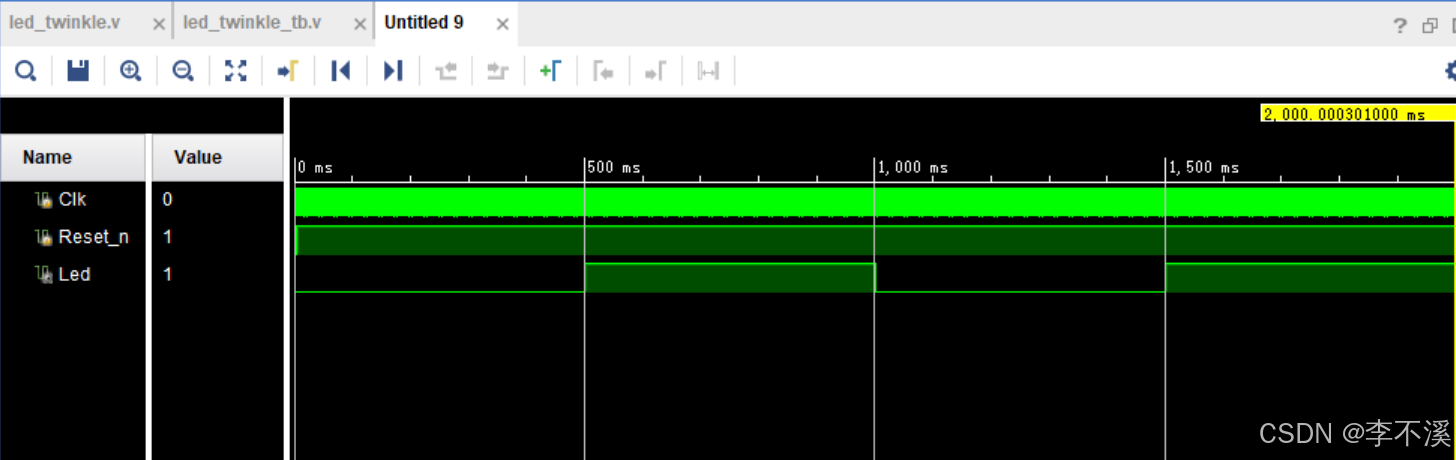

仿真代码：

`timescale 1ns / 1ns


module led_twinkle_tb(    );
    reg Clk;
    reg Reset_n;
    wire Led;

led_twinkle led_twinkle_inst0(
    .Clk(Clk),
    .Reset_n(Reset_n),
    .Led(Led)
    );

    initial Clk=1;
    always #15 Clk=~Clk;

    initial begin
        Reset_n=0;
        #301;
        Reset_n=1;
        #2000_000_000;
        $stop;

    end

endmodule

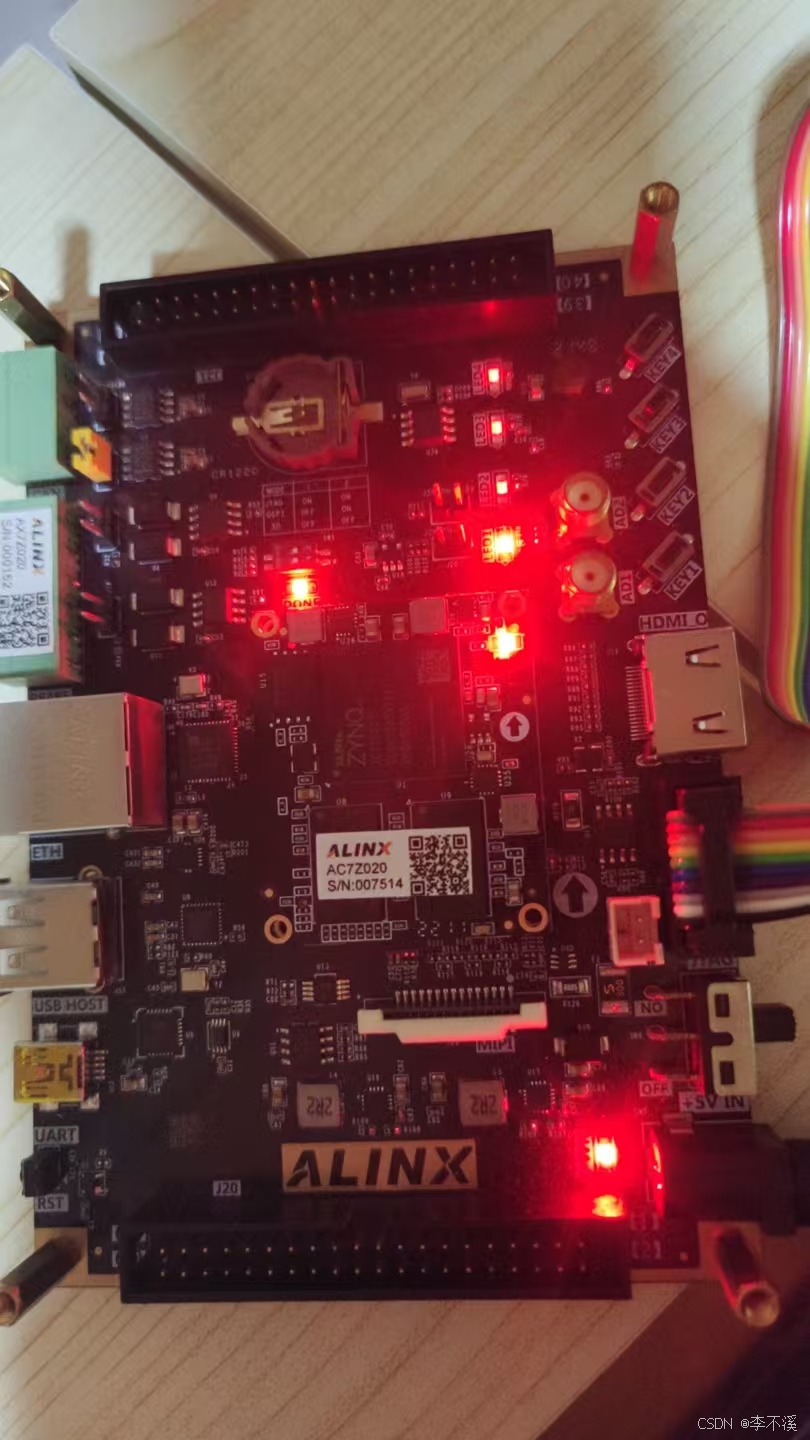

板块验证

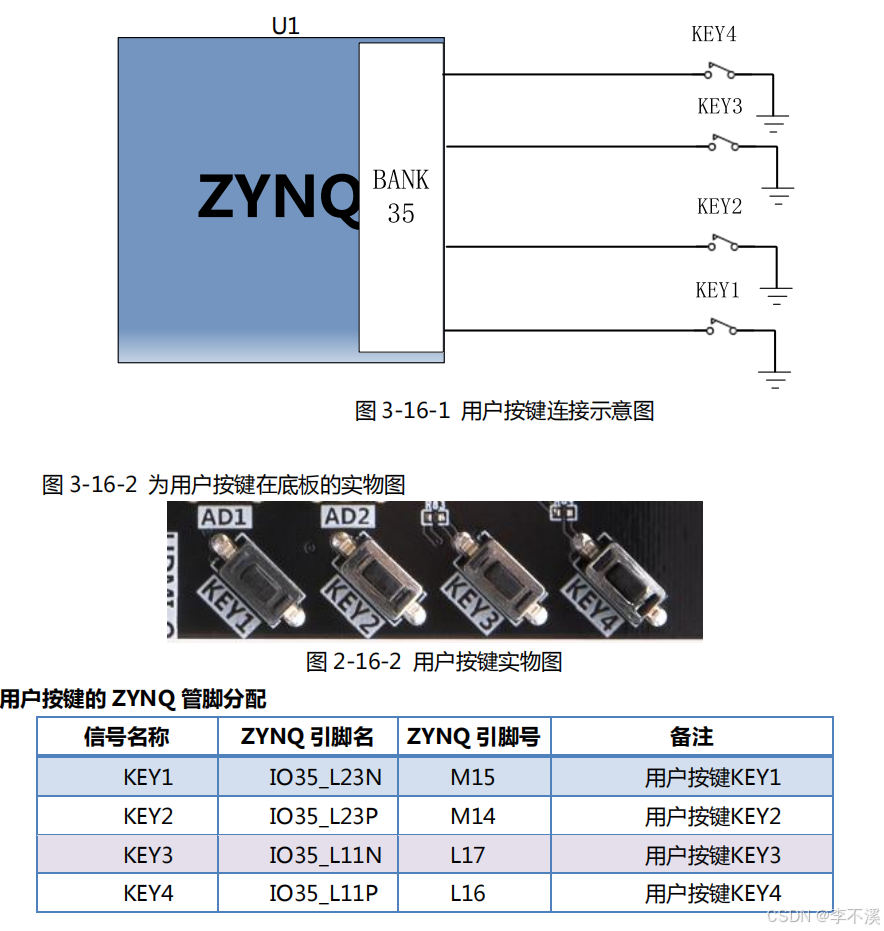

按键按下做复位信号

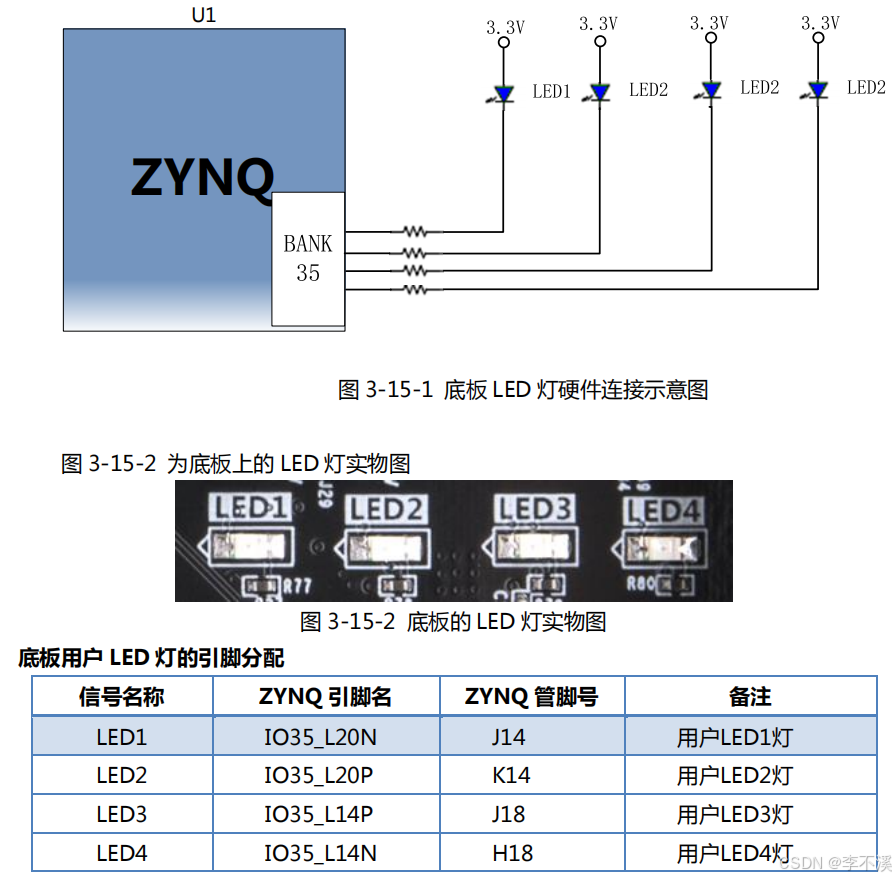

接着根据上图配置IO口生成比特流就可以看到LED灯闪烁了

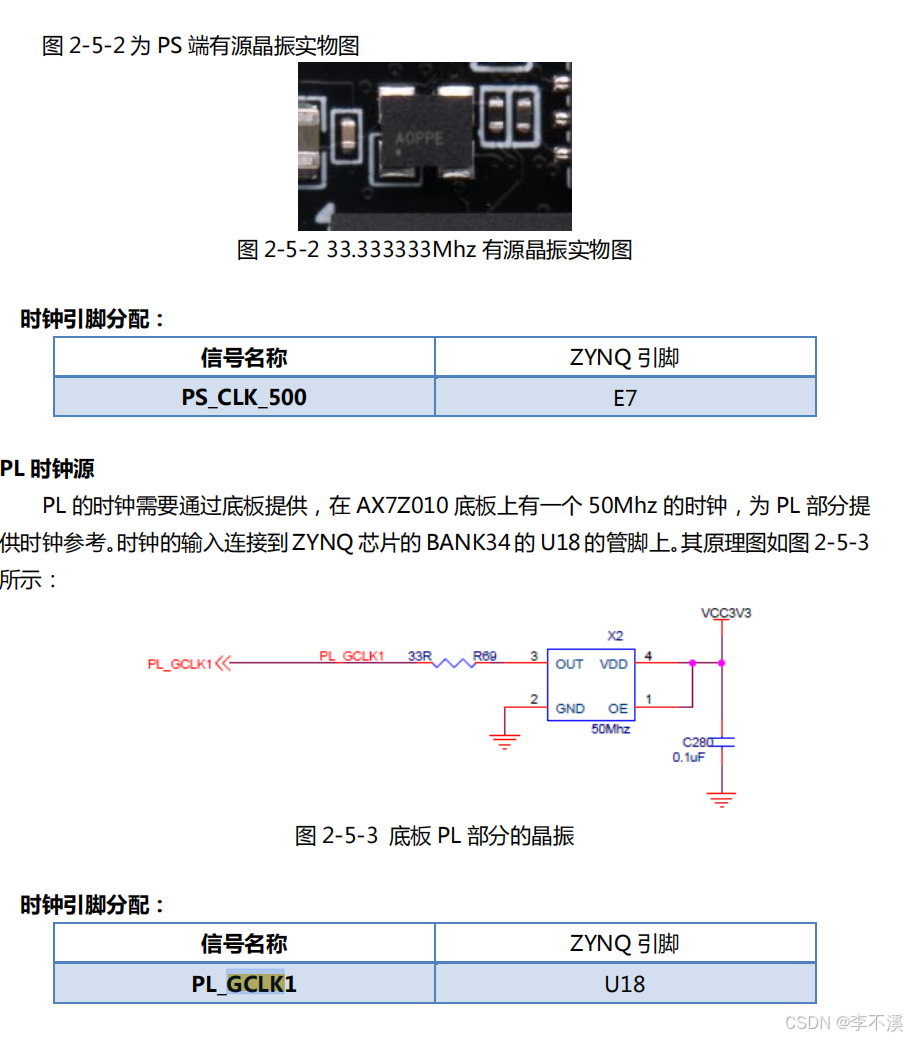

在这里实际闪烁不是500ms，问题应该是我前面把33.333333MHz当作频率了，实际应该用50MHz。
