一、板卡概述

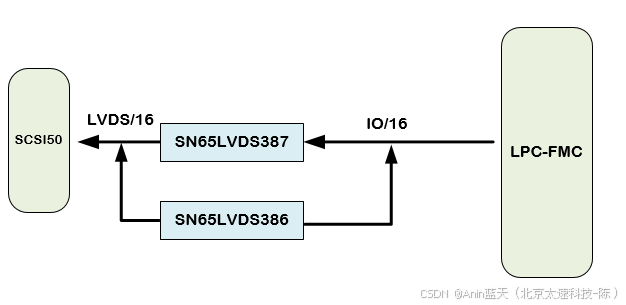

板卡基于FMC LPC接口设计16路 LVDS输入或者输出接口，用于图像传输，数据传输等应用。  板卡通过选焊接SN65LVDS386或者SN65LVDS387，只能单独输入，或者单独输出工作。

二、性能指标

板卡功能

参数

内容

LVDS输入

芯片型号

SN65LVDS387

路数

16路

数据速率

250 Mbps

传输阻抗

差分100Ω

LVDS输出

芯片型号

SN65LVDS386

路数

16路

数据速率

250 Mbps

传输阻抗

差分100Ω

FMC信号

IO类型

LVTTL

电平

3.3V

连接器类型

FMC-LPC

ASP_134604_01

前面板

 SCSI-50

板卡标准

FMC  ANSI/VITA 57.1 - 2008

板卡尺寸

69X76.5mm；安装孔大小为2.7mm

板卡重量

板卡供电

+3.3V@0.5A

板卡功耗

2W

工作温度

Industrial  -20℃到+70℃

支持母板

Xilinx board

V5、K7、ZYNQ开发板

Orihard board

136、367、288、330

三、软件内容

提供ISE或者Vivado版本的 FMC接口 AD输入或者DA输出，时钟配置、外触发接入的参考测试程序，支持的FPGA型号或者板卡见说明书表格。

四、板卡应用

板卡配置FPGA母板用于模拟信号、无线电、光电采集场景。
