简介

本文从图像直方图的基础概念切入，系统解析直方图均衡化这一经典图像增强技术——其核心是通过**累积分布函数（CDF）**将原始图像的灰度分布映射为近似均匀分布，从而扩展灰度动态范围、增强视觉对比度。结合OpenCV与Python代码，我们将分别实现灰度图与彩色图的均衡化处理，并通过直方图与视觉效果对比，直观展示技术价值。无论你是计算机视觉入门者还是实践者，都能通过本文理解这一技术的原理与落地应用。

第一章 图像直方图：从统计到应用

1.1 什么是图像直方图？

图像直方图是描述像素灰度（或颜色）分布的统计工具，是图像处理中最基础的分析手段之一。对于8位灰度图像（灰度级范围0-255），灰度直方图的横轴为灰度级（0到255），纵轴为对应灰度级的像素数量（或频率）。

它像一张“明暗统计图”，能快速告诉我们：

• 图像中暗部、亮部的像素占比；
• 是否存在灰度集中的区域（比如过暗、过亮或对比度低的图像）。

例如：

• 偏暗图像的直方图会集中在0-100的低灰度区间；
• 高对比度图像的直方图会覆盖更宽的灰度范围。

1.2 直方图的三个关键性质

理解直方图的性质，能帮我们更好地应用它：

1. 无空间信息：仅统计灰度分布频率，不关心像素位置。因此旋转、平移后的图像直方图不变，可作为图像的“全局特征”。
2. 唯一性与多对一：每幅图像对应唯一直方图，但不同图像可能有相同直方图（比如两张不同的图，灰度分布完全一致）。
3. 可加性：若图像由两个不重叠区域A、B组成，整图直方图等于A+B的直方图之和。

1.3 直方图的核心应用：图像增强

直方图最常见的用途是改善图像对比度。例如：

• 对于偏暗图像（直方图集中在低灰度）：需要将灰度“拉伸”到更高区间；
• 对于偏亮图像（直方图集中在高灰度）：需要将灰度“压缩”到更低区间；
• 对于对比度低的图像（直方图集中在狭窄区间）：需要将灰度“扩展”到全范围。

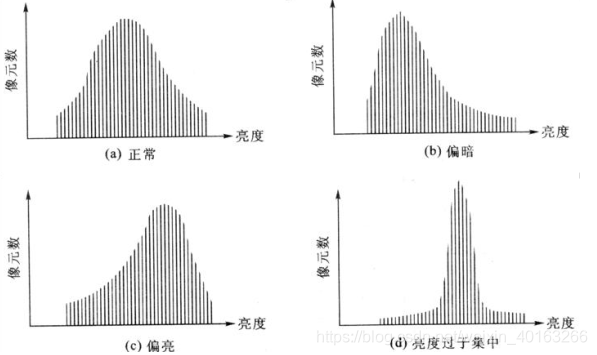

而直方图均衡化，就是解决这类问题的经典方法。下图是四种常见的直方图的灰度分布规律：

如果需要将上图中灰度偏暗、偏亮或偏集中的直方图调整为灰度均匀分布的直方图，就需要用到直方图均衡化算法。

第二章 直方图均衡化：让灰度分布更“均匀”

2.1 均衡化的核心思想

直方图均衡化（Histogram Equalization）的目标是将原始图像的直方图转换为近似均匀分布的直方图——让每个灰度级的像素数量尽可能接近，从而扩展灰度的动态范围，增强对比度。

为实现这一目标，需要一个映射函数$T(r)$，将原始灰度$r$转换为新灰度$s=T(r)$。这个函数必须满足两个关键条件：

1. 单调不减：若$r_1<r_2$，则$T(r_1)\le T(r_2)$。确保原始图像的明暗顺序不变（亮的区域依然亮，暗的依然暗）。
2. 值域约束：对于8位图像，$T(r)\in [0,255]$。避免灰度值溢出。

2.2 为什么选累积分布函数（CDF）？

**累积分布函数（CDF）**恰好满足上述两个条件：

• CDF是单调不减的（随着灰度级增大，累积概率只增不减）；
• CDF的值域为$[0,1]$（归一化后），只需乘以255即可映射到0-255的灰度范围。

因此，直方图均衡化的映射函数直接采用CDF。

2.3 均衡化的数学原理（离散形式）

对于8位灰度图像（灰度级$r_k$，$k=0,1,...,255$），均衡化后的灰度值$s_k$由以下公式计算：

$$s_k=(L-1)\cdot \sum _{j=0}^{k}P(r_j)$$

其中：

• $L=256$：8位图像的灰度级总数；
• $P(r_j)=\frac{n_j}{N}$：灰度级$r_j$的概率密度（$n_j$是$r_j$的像素数，$N$是图像总像素数）；
• ${\sum }_{j=0}^{k}P(r_j)$：从$r_0$到$r_k$的累积分布函数（CDF）。

公式的物理意义：将每个灰度级的累积概率乘以255，得到新的灰度值。这样处理后，新图像的直方图会尽可能均匀分布。

2.4 均衡化的四步流程

直方图均衡化的实践步骤非常清晰：

1. 统计原始直方图：遍历图像，计算每个灰度级$r_k$的像素数$n_k$；
2. 计算概率密度：$P(r_k)=\frac{n_k}{N}$；
3. 计算累积分布函数：$CDF(r_k)={\sum }_{j=0}^{k}P(r_j)$；
4. 灰度映射与变换：用$s_k=255\cdot CDF(r_k)$构建映射表，遍历图像替换每个像素的灰度值。

第三章 代码实现：从灰度图到彩色图

3.1 灰度图像的均衡化

灰度图的均衡化是基础场景，OpenCV提供了equalizeHist函数直接实现。以下是完整代码：

import cv2
import numpy as np
from matplotlib import pyplot as plt

# 1. 读取灰度图像（以Lenna图为例）
src_gray = cv2.imread("lenna.png", 0)  # 0表示灰度模式

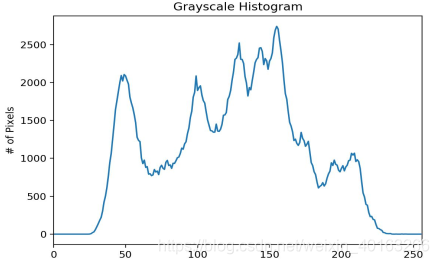

# 2. 计算原始直方图
hist_original = cv2.calcHist([src_gray], [0], None, [256], [0, 256])

# 3. 可视化原始直方图
plt.figure(figsize=(8, 4))
plt.title("Original Grayscale Histogram")
plt.xlabel("Grayscale Level (0-255)")
plt.ylabel("Number of Pixels")
plt.plot(hist_original, color='blue', linewidth=1.5)
plt.xlim([0, 255])
plt.grid(True, alpha=0.3)
plt.show()

# 4. 执行直方图均衡化
eq_gray = cv2.equalizeHist(src_gray)

# 5. 计算均衡化后的直方图
hist_equalized = cv2.calcHist([eq_gray], [0], None, [256], [0, 256])

# 6. 可视化均衡化后的直方图
plt.figure(figsize=(8, 4))
plt.title("Equalized Grayscale Histogram")
plt.xlabel("Grayscale Level (0-255)")
plt.ylabel("Number of Pixels")
plt.plot(hist_equalized, color='red', linewidth=1.5)
plt.xlim([0, 255])
plt.grid(True, alpha=0.3)
plt.show()

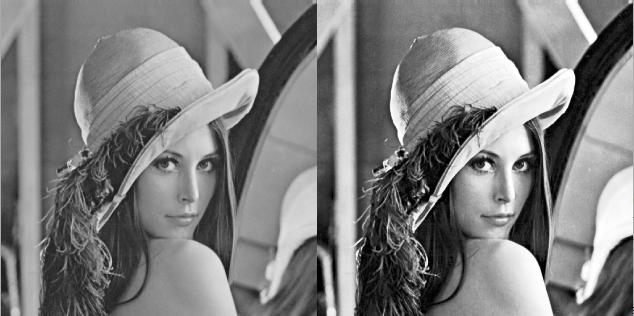

# 7. 对比原始图与均衡化图
cv2.imshow("Original vs Equalized", np.hstack([src_gray, eq_gray]))
cv2.waitKey(0)
cv2.destroyAllWindows()

代码说明

• cv2.imread("lenna.png", 0)：以灰度模式读取图像（0表示单通道）；
• cv2.calcHist：计算直方图，参数含义：
  • [src_gray]：输入图像（列表形式）；
  • [0]：通道索引（灰度图只有1通道）；
  • None：无掩膜（计算整图直方图）；
  • [256]：直方图大小（覆盖0-255灰度级）；
  • [0, 256]：灰度值范围。
• cv2.equalizeHist：对单通道图像进行均衡化（彩色图需分通道处理）；
• np.hstack：将原始图与均衡化图横向拼接，方便对比。

3.2 彩色图像的均衡化（分通道处理）

彩色图像的均衡化需要分通道处理——直接对RGB图均衡化会导致颜色失真。正确流程是：

1. 将RGB图像拆分为B、G、R三个单通道；
2. 对每个通道分别均衡化；
3. 合并均衡化后的通道，得到新的RGB图像。

代码实现：

import cv2

# 1. 读取彩色图像（OpenCV默认BGR顺序）
src_color = cv2.imread("lenna.png", 1)

# 2. 拆分通道（B、G、R）
b_channel, g_channel, r_channel = cv2.split(src_color)

# 3. 对每个通道执行均衡化
eq_b = cv2.equalizeHist(b_channel)
eq_g = cv2.equalizeHist(g_channel)
eq_r = cv2.equalizeHist(r_channel)

# 4. 合并通道，生成均衡化后的彩色图
eq_color = cv2.merge([eq_b, eq_g, eq_r])

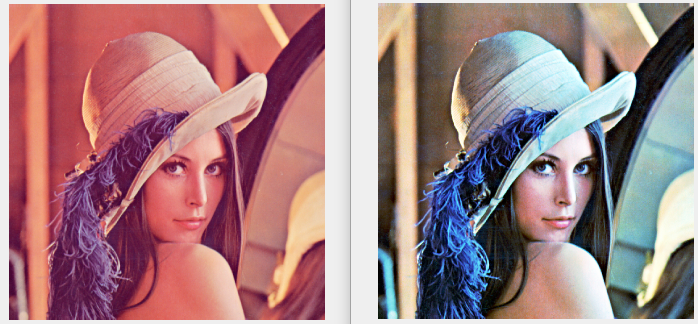

# 5. 展示效果
cv2.imshow("Original Color", src_color)
cv2.imshow("Equalized Color", eq_color)
cv2.waitKey(0)
cv2.destroyAllWindows()

第四章 均衡化的局限性与改进方向

直方图均衡化虽有效，但存在以下局限：

1. 全局均衡化的不足：对整幅图像均衡化可能放大噪声（比如暗部的微小噪声会被显著增强）；
2. 颜色失真风险：分通道均衡化可能导致颜色偏移（比如蓝天变成淡蓝色）。

改进方法

针对上述问题，衍生出两种常用改进技术：

• 自适应直方图均衡化（AHE）：将图像分成多个小块（tile），对每个小块独立均衡化，增强局部对比度；
• 限制对比度自适应直方图均衡化（CLAHE）：在AHE基础上，限制每个小块的对比度（避免噪声放大），是工业界更常用的方案。

第五章 总结

直方图均衡化是计算机视觉中最经典的图像增强技术之一，其核心逻辑是通过累积分布函数将灰度分布均匀化，从而扩展动态范围、增强对比度。本文从基础概念到数学原理，再到Python代码实现，完整覆盖了技术的全链路。

无论是改善低对比度图像的视觉效果，还是为后续的特征提取（如边缘检测、目标识别）做准备，直方图均衡化都是一个简单、高效且易落地的工具。希望通过本文，你能掌握这一技术的本质，并在实践中灵活运用。
