基于ESP32的智能垃圾桶设计与实现技术

 一、项目概述

• 本项目旨在设计并实现一套基于物联网技术的智能垃圾桶系统，通过传感器网络、自动控制技术和云平台集成，打造具备自动感应、环境监测、状态上报等功能的智能化垃圾管理设备。系统适用于家庭、办公场所及公共区域等多种场景。

技术栈关键词

• 硬件：ESP32主控、舵机、超声波传感器、重量传感器、红外传感器、OLED显示屏

• 软件：C++（Arduino框架）、WiFi/蓝牙通信、移动端APP/微信小程序

• 云端：MQTT协议、云平台数据存储

• 核心功能：自动感应、满溢报警、状态上报、远程监控

二、系统架构

系统架构设计

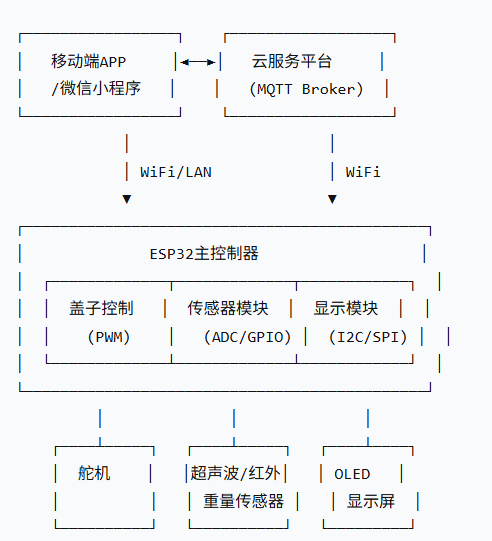

本系统的硬件架构以ESP32作为控制核心，包含盖子控制机构、传感器模块、显示模块和通信模块。系统支持本地自动控制和远程云端监控两种模式。

组件选择

• ESP32主控：集成WiFi和蓝牙功能，性能强大，适合物联网应用

• 盖子控制机构：SG90舵机，控制垃圾桶盖的开合

• 传感器模块：

  • HC-SR04超声波传感器：检测用户距离

  • 触摸传感器:触摸传感器通过感测电容、电阻或红外等物理变化来判断是否有手指或其他物体的接触。

  • HC-SR501红外传感器：检测人体接近

  • DHT11温湿度传感器：环境监测

  • 人体传感器:人体传感器在智能垃圾桶中的应用主要是为了实现自动化操作和增强用户体验。这种传感器能够及时察觉到用户的靠近，通过检测热量或运动信号，自动触发垃圾桶的开盖机制。

  •  LED 发光模块:智能垃圾桶中的LED灯通常与光敏传感器相连，以实现自动化的光控功能。当光敏传感器检测到周围环境变暗时，LED灯会自动打开，为用户提供清晰的视觉指引，确保他们能够方便地找到垃圾桶。

  • 光敏传感器:在智能垃圾桶项目中，光敏传感器起着重要的作用。光敏传感器是一种能够感知光线强度的传感器，常用于环境监测和自动化控制。

  • 按钮:在智能垃圾桶中，按钮的设计为用户提供了一种简单而有效的操作方式，用于切换自动模式与手动模式。

• 显示模块：0.96寸OLED显示屏，I2C接口

• 通信模块：支持WiFi和蓝牙双模通信

软件环境与代码

• 在智能垃圾桶的设计中，AP（Access Point）与Web网页的结合为用户提供了更为便捷的管理和监控功能。通过内置的Wi-Fi模块，智能垃圾桶能够创建一个局域网，用户可以通过手机、平板或电脑连接到这个网络，随时随地访问相关的Web网页来实时查看垃圾桶的工作状态。

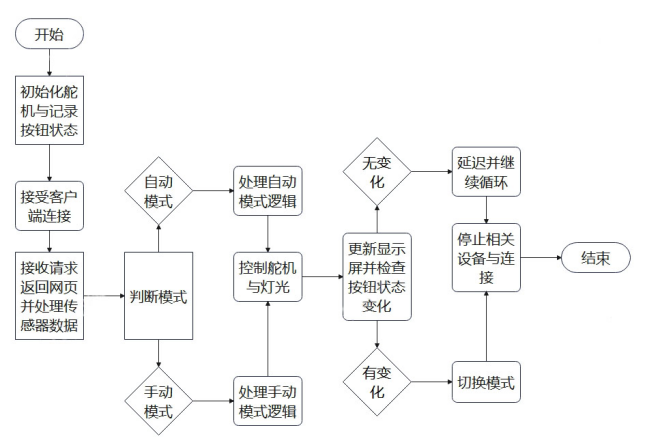

• 1.系统功能模块代码

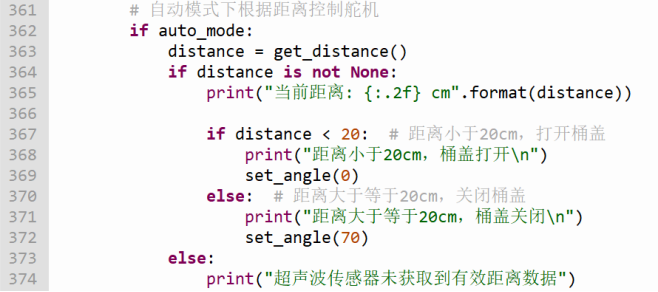

  智能开盖控制模块：该模块基于超声波传感器，实现自动和手动两种开盖模式。在自动模式下，当超声波距离小于20cm时，舵机会旋转至0度打开垃圾桶盖；而当距离大于等于20cm时，舵机旋转至70度关闭垃圾桶盖。在手动模式下，触摸传感器检测到触摸时打开盖子，否则舵机会关闭垃圾桶盖。此外，系统配有一个按钮用于切换模式，默认设置为自动模式

•

• 2.环境监测模块

• 本模块搭载了人体传感器和温湿度传感器，实时监测周围环境的变化。当有人靠近时，人体传感器可以触发垃圾桶开盖，提升用户体验。温湿度传感器则不断采集环境数据，并与开盖控制进行联动，以确保垃圾桶内部环境的良好。

• 数据显示模块：利用OLED液晶屏实时展示包括当前模式、桶盖状态以及人体检测数据等信息，使用户可以方便地进行本地查看，及时获取垃圾桶的工作状态。



  3.RGB灯控制模块

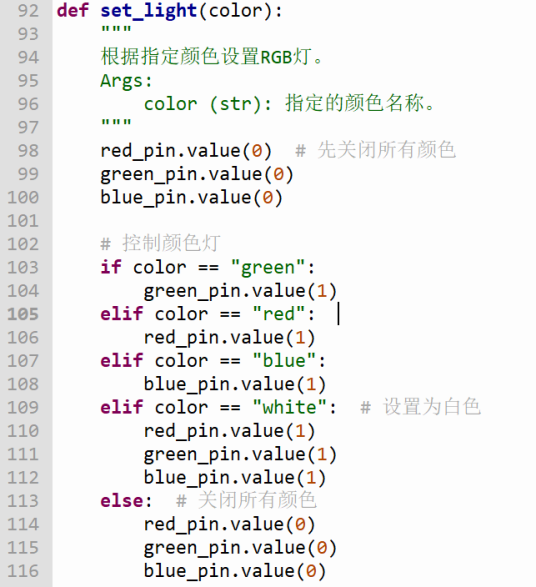

• 在智能垃圾桶的设计中，RGB灯的控制是提升用户体验的重要组成部分。以下代码段定义了一个名为 set_light 的函数，用于根据用户指定的颜色设置RGB灯的状态。该函数通过控制GPIO引脚，实现了对红色、绿色和蓝色灯的独立控制，从而可以显示出多种颜色，包括红、绿、蓝和白色。

  函数的工作机制首先是将所有颜色的灯关闭，以确保在开始设置新颜色之前，RGB灯处于一个“空白”状态。这是通过将 red_pin、green_pin 和 blue_pin 的值设置为0来实现的。这一过程非常重要，避免了旧颜色的残余影响，同时为新的颜色设置做好准备。

  接着，根据传入的 color 参数，代码判断用户想要的颜色，并据此激活相应的灯。例如，如果用户选择“绿色”，那么绿色引脚的值被设置为1，使绿色灯点亮；如果选择“红色”，则红色灯点亮；同理，蓝色和白色灯的控制也遵循同样的逻辑。设置为“白色”时，红、绿、蓝三种颜色的灯同时点亮，呈现出明亮的白色光。

  对于任何不在预设颜色范围内的输入，函数会将所有灯关闭，确保不会因为输入错误而出现意外的灯光显示，这为用户提供了更好的操作体验。

  通过这种灵活的控制机制，智能垃圾桶的RGB灯不仅能够提供视觉提示，例如在夜间或光线不足的情况下引导用户;同时，当垃圾桶有活动或需要处理时，不同的灯光颜色也可以传达不同的信息，从而提升其智能化程度和用户友好性。

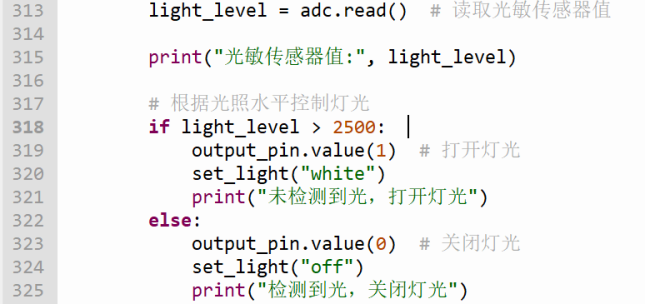

  4.光照控制模块
• 通过精确控制灯光的开启与关闭，使得智能垃圾桶在不同的环境光条件下保持良好的适应性，不仅提升了用户的使用便捷性，也体现了现代智能设备在环境感知与自动化控制方面的先进性。通过这样的设计，智能垃圾桶能够为用户提供更加安全、便捷的使用体验，同时也展现了物联网技术在日常生活中的实际应用潜力。

  5. 网页端设计

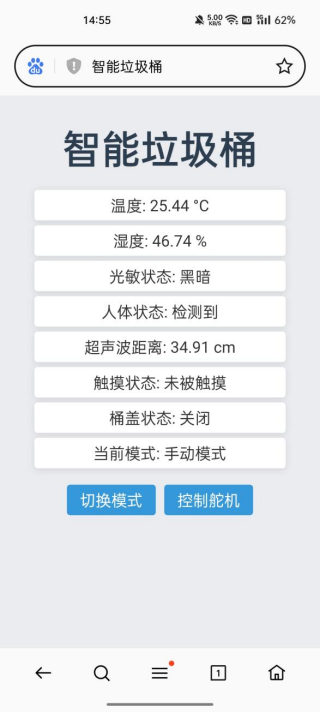

• 网页端与 ESP32 服务器之间的数据交互采用异步通信方式（如 AJAX 或 Fetch API），避免页面刷新对用户操作造成干扰。此外，为了提高系统的安全性，网页端与服务器之间的数据传输进行了加密处理，防止数据泄露和恶意攻击。在页面加载时，通过 JavaScript 代码初始化与服务器的连接，并获取初始的系统状态数据进行显示。系统状态发生变化时，服务器会主动推送消息至网页端，确保用户能够实时监控智能垃圾桶的操作和状态。网页设计如图

•

  研究成果总结

  本项目成功设计并实现了基于 ESP32 的智能垃圾桶，集成了光照控制（针对带LED指示灯的垃圾桶）、温湿度监测、精准感应开合、远程交互以及数据上传云平台等功能。通过精心设计的硬件电路和合理编写的软件程序，实现了各模块之间的高效协同工作，为公共场所和个人家庭提供了一个便捷、智能的垃圾处理解决方案。系统测试结果表明，各项功能稳定可靠，性能指标满足预期，具有一定的实用价值，能够有效解决传统垃圾桶在使用和管理方面的诸多不便。

• 未来展望

  还可考虑增加更多智能功能，如语音识别和手势控制等交互方式，提升用户体验；或结合物联网技术，实现智能垃圾桶与其他智能家居设备的联动，构建更加智能、便捷的生活环境。通过持续的技术创新和功能拓展，智能垃圾桶将能够为城市生活提供更加高效、环保的垃圾处理解决方案。
