小编用过很多的聊天软件，自己心血来潮也想做一个相关的聊天软件，但是碍于不会音频视频通话这项技术，只能开启自学之旅，今天是学习的第一天，后续会不断打卡（当然，小编没写过几篇文章，排版不美观请见谅）。

        俗话说：一口吃不下一个胖子，学习技术也是这样，这点小编深有体会（之前java基础都不会就直接跑去看框架，结果就是被完虐）所以前面的学习，并不涉及代码，只是一些扎实地基的理论知识，毕竟万丈高楼平地起嘛😊😊

了解核心概念：

        一、什么是信令？

        二、什么是SDP？

        三、NAT穿透与ICE框架

一、了解信令

        一、基本概念：

        在 WebRTC（或所有实时音视频实时通信系统）中，信令（Signaling）是一套 “辅助通信机制”，它不直接传输音视频数据，而是负责在通信双方（如两个浏览器、两台设备）之间传递 “连接所需的控制信息”，确保双方能顺利建立、维护和终止实时媒体连接。

        上述说的那么专业，那实际上是什么意思呢？信令这个东西我们可以看成是老一辈人生活里的一个 ”媒婆“，它作为一个中间的媒介，并不会一上来就让男女双方就结婚（对应传输视频数据），但是没有它，男女双方又无法见面，它负责一下的事情：

1. 传递 “交友意愿”：你告诉婚介所 “想找个能视频聊天的对象”，婚介所把这话转给合适的人，问对方 “愿不愿接这个视频邀约”—— 这就像信令在传 “要不要建立连接” 的控制信息
2. 交换 “关键条件”：对方同意后，婚介所会帮你俩互通 “细节”：比如你说 “我这边视频只能用 XX 软件、网络信号在客厅最好”，对方说 “我用 XX 格式接收更清晰”—— 这就像信令传递 “设备能力、网络参数”，确保双方 “对接规则一致”；
3. 敲定 “见面方式”：婚介所最后跟你俩确认 “今晚 8 点，用 XX 软件的 XX 房间号连”，等你俩都点头，才算完成 “牵线”—— 这就像信令敲定连接细节，为后续传音视频数据铺路。

所以你们看，这个 “信令” 全程就是一个打辅助的，男女双方（即通信的双方）并没有直接进行对话，而都是靠这个 “信令” 来传递消息，让双方达成连接共识

二、信令的核心作用：

        在了解完 “信令” 是个什么东西之后，接下来我们就该了解一下信令的核心作用是什么了，核心作用就是这以下三点了：

        1、 “你是谁，你在哪”—— 交换网络位置信息

                在 “媒婆” 介绍的时候，总要了解一下你是哪里人，住哪里，之后牵线成功了才能让你的对象找到你，这就好比计算机中的 IP 地址了，但平常的话我们都在家中，设备通常处于路由器（NAT）之后（如家用 WiFi 的 192.168.x.x 是内网地址，不直接暴露在公网），无法直接获取对方的公网可达地址。信令的作用之一就是传“ICE 候选地址”递（由 STUN/TURN 服务器生成，包含设备的公网 / 内网地址和端口），让双方知道 “可以通过哪些地址找到对方”。

        2、“我们能聊什么，用什么格式聊”—— 协商媒体能力

                那初步的了解对方之后，觉得对方符合自己的基本要求，我们肯定就想更加了解对方了，这个时候就要想想双方之间能聊什么，怎么聊？微信 OR QQ ？这就类似于计算机中不同设备支持的音视频编码格式、分辨率、采样率可能不同（比如 A 设备只支持 H.264 视频编码，B 设备只支持 VP9）。
信令需要传递 “SDP（会话描述协议）” 信息：A 会把自己支持的媒体格式、带宽限制等打包成 SDP 发给 B，B 根据自己的能力回复一个 “兼容的 SDP”，最终双方确定一套共同支持的规则（如 “用 OPUS 编码传音频，H.264 编码传视频”）

        比如：A支持微信、QQ聊天，但是 B 只支持微信聊天，这样双方一交换，最终敲定我们都用微信聊天

        3、 “怎么开始聊，怎么结束聊”—— 控制连接生命周期

                1、发起通话：你想视频，先给她发微信：“来个视频呗？”—— 这就是信令在传 “邀请”，朋友得先收到这条 “消息”，才知道你要连他

                2、接听通话：朋友看到消息回你：“好，我点接听了！”—— 这是信令通知你 “对方同意了”，你俩的设备才会开始准备传画面声音

                3、挂断通话：你有事要结束，先发消息：“我先挂啦”，或者直接点挂断后，系统悄悄发个 “我要断了” 的消息给朋友 —— 这是信令传 “终止信号”，让朋友的设备知道 “不用再接收数据了”，避免他那边还卡着 “等待画面”；

                4、中途关摄像头：你想暂时关摄像头，会先通过 “消息” 告诉朋友：“我关下摄像头，不是断了啊”—— 这是信令传 “调整指令”，朋友那边才会显示 “对方已关闭摄像头”，而不是以为自己卡了

        以上就是 “信令” 得做的事情，没有它，双方都不知道对方在干嘛，那就没得聊咯~

二、了解SDP

        一、基本概念：

              在 WebRTC 中，SDP（全称：Session Description Protocol） 是媒体协商的核心载体，解决两个关键问题：

                1、能力声明：让双方知道对方支持的媒体类型（音频 / 视频）、编码格式（如 H.264、VP8 视频编码，OPUS 音频编码）、采样率、分辨率等。

                2、资源约定：确定媒体流传输的网络地址、端口、传输协议（如 RTP 实时传输协议）等，确保数据能正确发送到对方的接收端点。

        这个步骤其实就是上述“信令”中的协商媒体能力

        二、SDP的结构：由多行键值对组成

                SDP 格式采用 纯 文 本，每行以一个字母（称为 “类型字段”）开头， followed by 等号和具体值，结构清晰但信息密集。以下是一个简化的 WebRTC SDP 示例及关键字段解析：

v=0                  // 版本号（固定为0）
o=- 123456789 1 IN IP4 192.168.1.100  // 会话发起者信息（ID、IP等）
s=-                  // 会话名称（WebRTC中通常为空）
c=IN IP4 0.0.0.0     // 连接信息（IP地址，WebRTC中暂用0.0.0.0，后续由ICE补充）
t=0 0                // 会话时间（0 0表示持久有效）
m=audio 9 UDP/TLS/RTP/SAVPF 111      // 音频媒体行：端口9，协议，支持的编码ID（111对应OPUS）
a=rtpmap:111 opus/48000/2            // 音频编码详情：ID111是OPUS编码，采样率48000Hz，双声道
a=fmtp:111 minptime=10;useinbandfec=1 // OPUS编码参数（最小包时间10ms，启用带内FEC抗丢包）
a=rtcp-mux                            // 音频和RTCP（控制协议）复用同一端口
m=video 9 UDP/TLS/RTP/SAVPF 96        // 视频媒体行：端口9，协议，支持的编码ID（96对应H.264）
a=rtpmap:96 H264/90000                // 视频编码详情：ID96是H.264，时钟频率90000Hz
a=fmtp:96 level-asymmetry-allowed=1   // H.264编码参数
a=rtcp-mux                            // 视频和RTCP复用同一端口
a=ice-ufrag:abcd                      // ICE用户名片段（用于NAT穿透验证）
a=ice-pwd:1234567890abcdef            // ICE密码（用于NAT穿透验证）
a=fingerprint:sha-256 ABCD...         // 加密指纹（用于验证SDP完整性，防止篡改）

        二、SDP 在 WebRTC 中的工作流程

                在 WebRTC 的 “媒体协商” 阶段，SDP 会经历 “offer-answer”（提议 - 应答）交换过程，过程如下：

                发起方（A）生成 offer SDP：
                A 通过RTCPeerConnection.createOffer()生成包含自己媒体能力的 SDP（如支持的音视频编码、设备信息），并通过信令发送给接收方（B）。

                接收方（B）生成 answer SDP：
                B 收到 offer 后，通过RTCPeerConnection.setRemoteDescription()解析 A 的 SDP，然  后用createAnswer()生成 “应答 SDP”—— 这份 SDP 会从 A 支持的编码中筛选出 B 也支持的格式（如 A 支持 H.264 和 VP8，B 只支持 H.264，则 answer 中只保留 H.264），再通过信令回传给A

                双方确认协商结果：
                A 收到 answer 后，通过setRemoteDescription()解析 B 的 SDP，此时双方已明确共同支持的媒体规则（编码、传输协议等），后续音视频流将按此规则传输。

        三、SDP 的特点与注意事

                纯描述性：SDP 只 “描述” 如何通信，不负责 “执行” 通信（实际传输由 RTP 协议完成）

                动态生成：在 WebRTC 中，SDP 由RTCPeerConnection自动生成，开发者无需手动编写，但需要理解其协商逻辑（如为什么某些编码不被支持）。

                与 ICE 配合：SDP 中的c=IN IP4 0.0.0.0是占位符，实际的网络地址（公网 / 内网 IP 和端口）由 ICE 框架生成的 “ICE Candidate” 补充，两者共同完成连接建立。

三、NAT穿透与ICE框架

        一、什么是NAT

                NAT（全称：Network Address Translation，网络地址转换） 是一种网络技术，通过将局域网（LAN）内的私有 IP 地址转换为互联网（WAN）可识别的公有 IP 地址，解决了 “公有 IP 地址数量不足” 的问题，同时隐藏了内网设备，提升了网络安全性。

        二、NAT的核心作用

                1、节省公有 IP：内网所有设备共享 1 个（或少量）公有 IP 接入互联网，无需为每台设备分配独立公有 IP。

                2、隔离内网与外网：外网无法直接访问内网私有 IP，仅能通过 NAT 设备（如路由器）转发的请求交互，减少内网被攻击的风险。

                3、解决 IP 地址冲突：私有 IP 仅在局域网内有效，不同内网可使用相同的私有 IP 段（如 192.168.1.x），无需担心与其他网络冲突。

        三、NAT 的工作原理（以 “内网设备访问外网” 为例）

                私有 IP：仅用于局域网内部通信的 IP，无法直接访问互联网，常见网段：

                        192.168.0.0 ~ 192.168.255.255 （最为常用的）

                        10.0.0.0 ~ 10.255.255.255

                        172.16.0.0 ~ 172.31.255.255

                公有 IP：由运营商分配、互联网唯一可识别的 IP，如 202.103.XX.XX

                NAT 转换表：NAT 设备（如路由器）内记录的 “私有 IP + 端口” 与 “公有 IP + 端口” 的映射关系，用于后续数据回传。              .

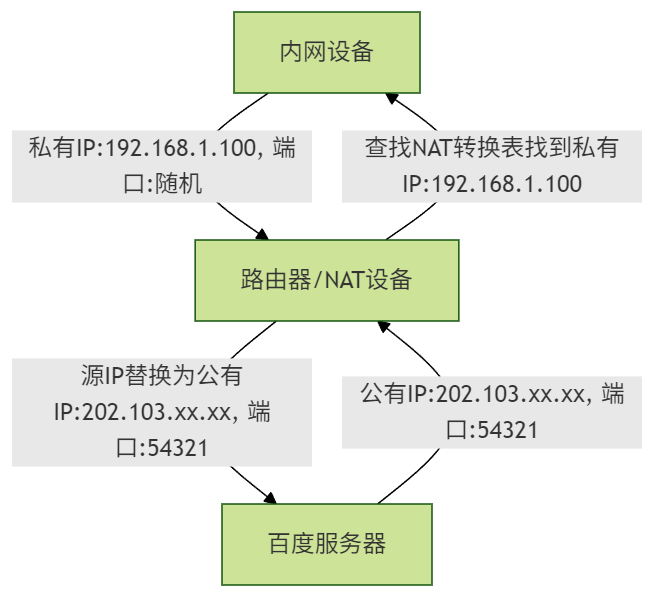

上述是一张内网手机 / 电脑（私有 IP 192.168.1.100）发起访问百度的请求流程图

        四、常见的NAT类型以及说明

类型	特点	使用场景
静态 NAT（Static NAT）	私有 IP 与公有 IP 一对一固定映射	内网服务器（如网站、监控）需外网固定访问
动态 NAT（Dynamic NAT）	私有 IP 从公有 IP 池（多个公有 IP）中动态获取映射	内网设备较多，需多个公有 IP 轮用
端口地址转换（PAT）	多个私有 IP 共享 1 个公有 IP，通过 “不同端口” 区分	家庭、小型企业（最常用，如路由器默认模式）

        上述表格中有动态的NAT和静态的NAT，那么这两个有什么区别呢？我们来看看：

                动态NAT（Dynamic NAT）

                        动态NAT通过地址池将内部私有IP动态映射到公有IP。每次内部设备发起连接时，NAT设备从地址池中随机分配一个可用公有IP，映射关系在会话结束后释放

                特点：

                        1、公有IP与私有IP的映射关系不固定，随会话动态变化

                        2、适合内部设备数量较多但并发连接数少于地址池容量的场景

                        3、无法从外部直接访问内部主机，缺乏确定性映射

                静态NAT （Static NAT）

                        静态NAT为内部私有IP和公有IP建立一对一的固定映射关系，映射配置后长期有效

                特点：

                        1、公有IP与私有IP的绑定是永久性的，不受会话影响

                        2、支持从外部通过公有IP直接访问内部主机（如服务器）

                        3、适用于需要提供稳定对外服务的场景（如Web服务器）

                下面我们画两幅简单的图来看一下静态NAT和动态NAT有什么区别：

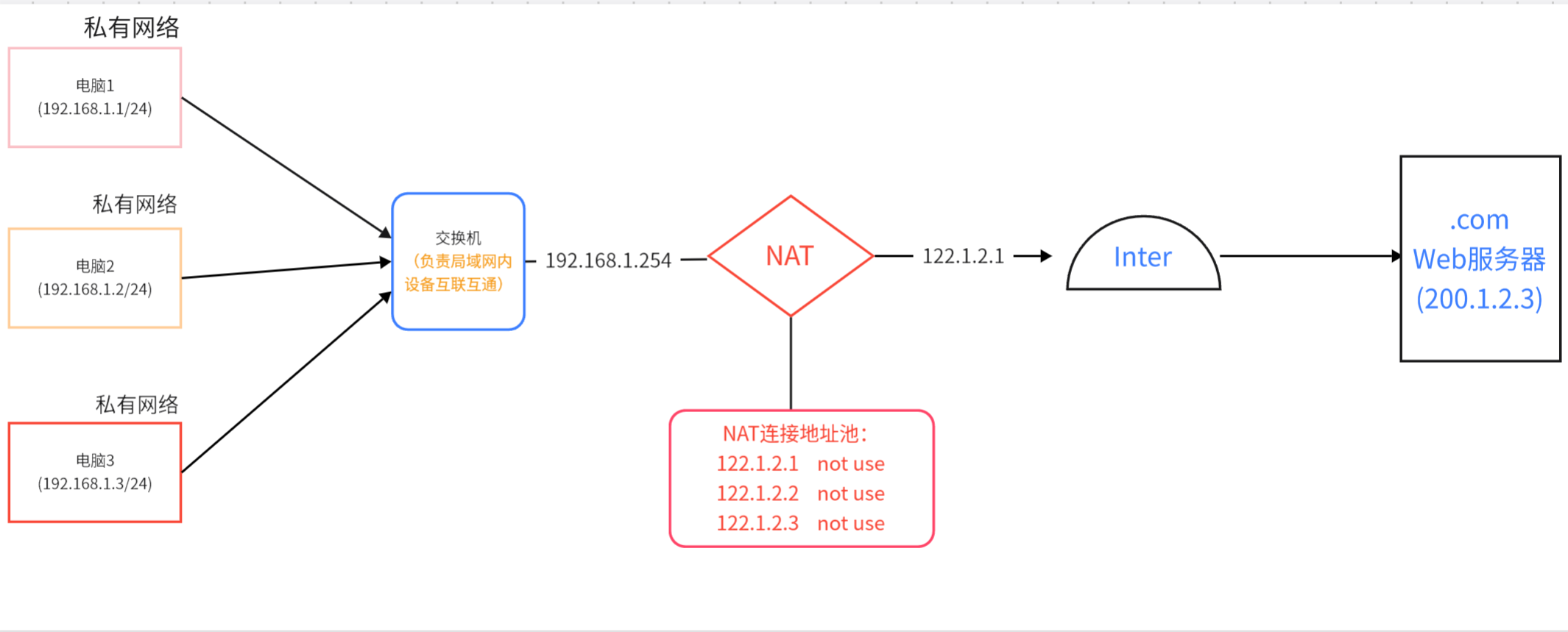

动态NAT：

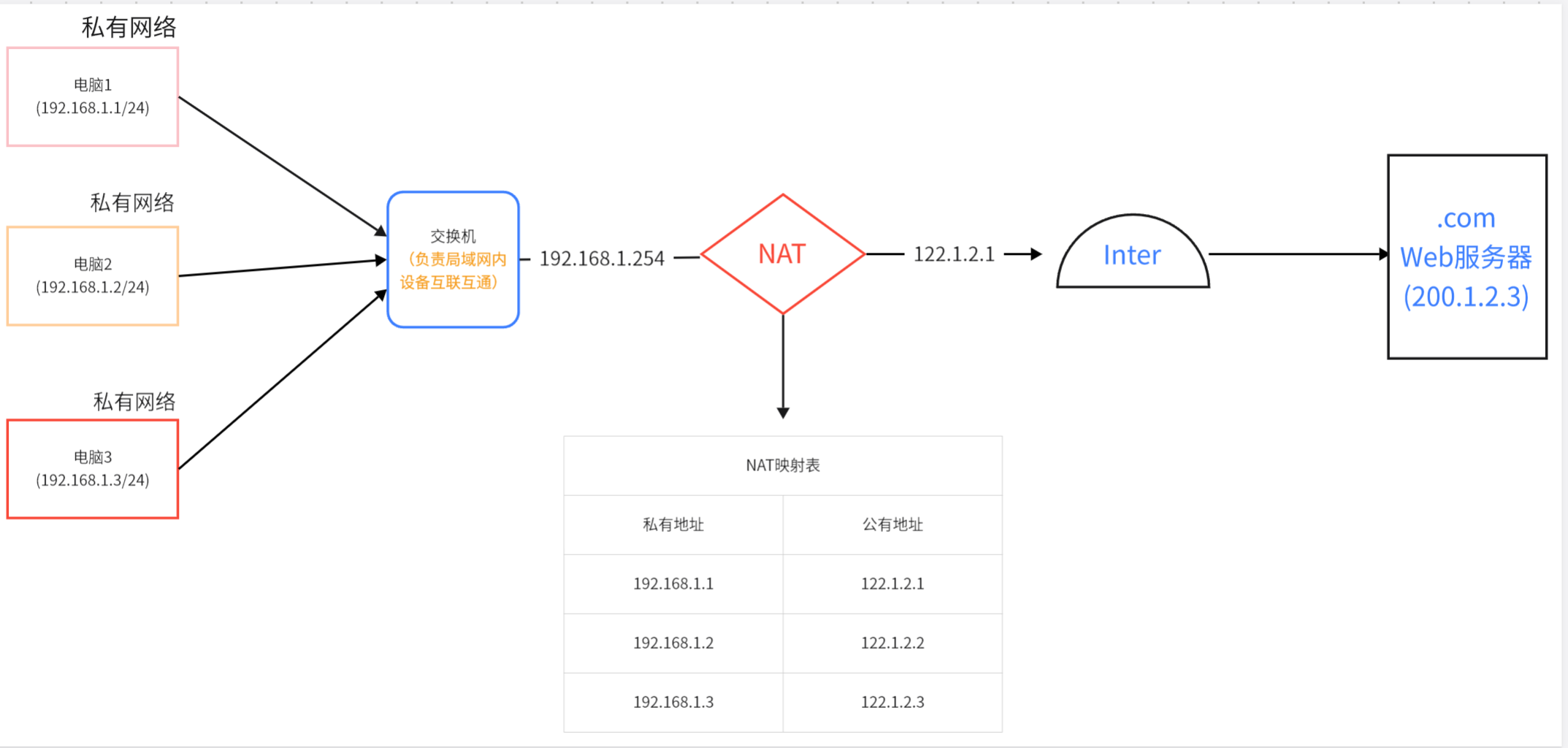

静态NAT：

从上述的两张图就能很明显的看出来，如果使用的是静态NAT的话，当 “电脑1” 不再传递数据了，但他依然会霸占着一个共有的地址，其他电脑就用不了了，算是 “占着茅坑不拉屎”，这样肯定不行，如果使用的是动态NAT的话，当 “电脑1” 不用了，就把地址释放出来，造福于别的计算机，给别人使用，下次再使用的时候再找一个没使用过的地址，这样就好理解为什么动态NAT的映射关系不固定了

        端口地址转换（PAT 全称：Port Address Translation）

                称为网络地址端口转换（NAPT），是 NAT 技术中最常用的一种实现方式。它通过 “IP 地址 + 端口号” 的组合 来区分不同的内网设备，实现多个内网设备共享一个或少量公有 IP 地址访问互联网的功能，是家庭、企业网络中路由器的默认工作模式

                普通的静态 / 动态 NAT 是 “IP 地址一对一映射”（一个内网设备占用一个公有 IP），而 PAT 通过端口区分实现了 “多对一” 映射：

                即 多个内网设备→共享 1 个公有 IP→通过不同端口号区分各自的网络会话

                PAT工作原理：

                        会话（Session）：每个网络请求（如浏览网页、发消息）都是一个独立会话，用 “源 IP + 源端口 + 目标 IP + 目标端口 + 协议” 唯一标识。

                        PAT 转换表：记录 “内网设备（私有 IP + 端口）” 与 “公有 IP + 端口” 的映射关系，用于数据回传时的反向查找。

                PAT核心特点：

                        多设备共享公有 IP：理论上，一个公有 IP 通过 65535 个端口（0~65535），可同时支持数万设备上网（实际受路由器性能限制）

                        端口是区分关键：不同内网设备的会话通过 “公有 IP + 不同端口” 区分，避免混淆

                        隐藏内网细节：外网只能看到公有 IP 和端口，无法直接获取内网设备的私有 IP，提升安全性

                        会话结束释放端口：当设备的网络会话结束（如关闭网页），路由器会删除转换表中的对应记录，释放端口供其他会话使用

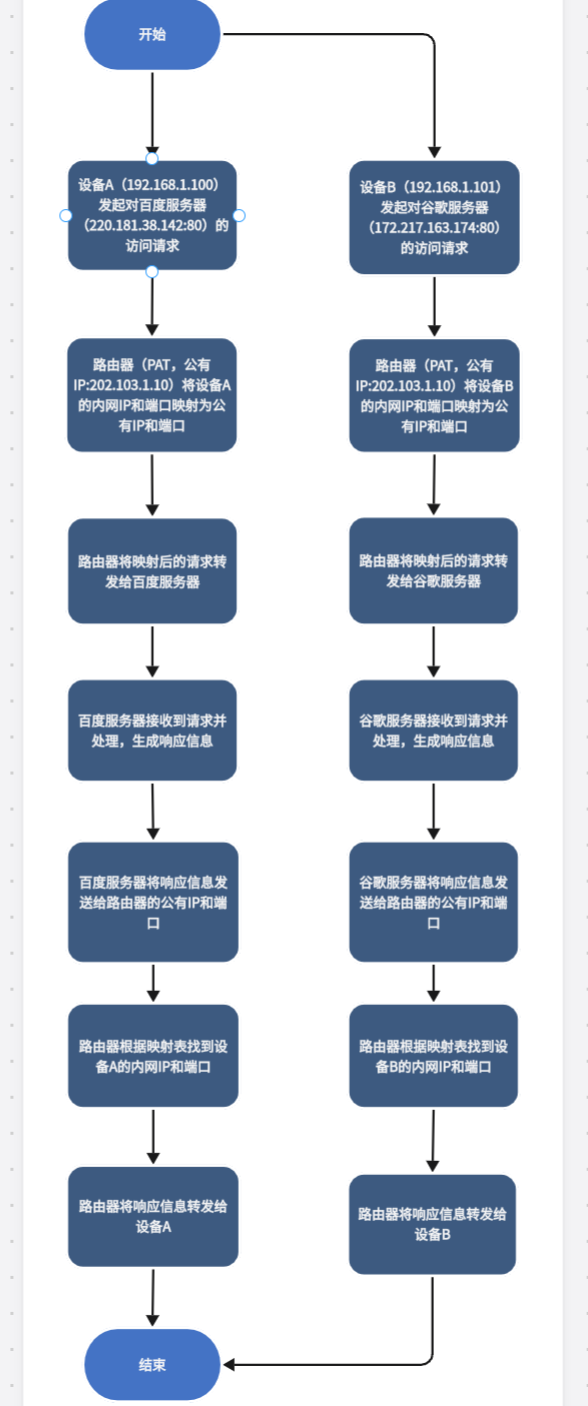

                下边画了一幅流程图，大家可以看一下，有助于各位理解，如下图：

                PAT的局限性以及解决的方法：

                        局限性：外网无法主动访问内网设备（因 PAT 转换表仅在 “内网主动发起请求” 时生成，且端口随机）

                        解决方法：

                                静态 PAT（端口映射）：手动配置 “公有 IP: 端口→内网 IP: 端口” 的固定映射（如将路由器的 80 端口映射到内网 Web 服务器的 80 端口，让外网可访问）

                                NAT 穿越技术：通过 UPnP、STUN 等协议，让内网设备主动向外网暴露映射信息（如 P2P通信、视频会议）



        五、什么是NAT穿透

                概念：

                        NAT 穿透（NAT Traversal，简称 NAT-T） 是一种技术，用于解决处于不同 NAT 设备后的内网设备，无法直接建立点对点（P2P）通信的问题，让它们能绕过 NAT 的地址转换限制，实现直接数据交互

                为什么需要NAT穿透？

                        NAT 的核心作用是 “内网私有 IP→外网公有 IP” 的转换，让多个内网设备共享一个公有 IP 上网。但这一机制会导致 “单向通信” 限制 ：

                        第一：只有内网设备主动向外网发起请求（如访问网页），NAT 才会临时开放端口、允许外网响应

                        第二：若外网设备（或另一内网设备）主动向内网设备发起连接（如 P2P 文件传输、视频通话），NAT 会直接拦截请求，因为它没有 “预存的端口映射规则”，不知道该转发给哪个内网设备

                常见的NAT穿透技术：

                        一、STUN（会话穿越实用工具）

                       使用场景：使用于大多数的P2P场景（视频通话），需配合STUN服务器

                       原理：

                           1、内网设备 A、B 分别向公网的 STUN 服务器发起请求

                           2、STUN 服务器会 “告诉” 设备 A/B：“你的 NAT 分配的外网 IP 是XX.XX.XX.XX，临时开放的端口是 XXXX”（即设备的 “公网映射地址”）

                           3、设备 A、B 通过第三方渠道（如聊天服务器）交换彼此的 “公网映射地址”

                           4、双方同时向对方的 “公网映射地址” 发起连接请求，NAT 会识别到 “这是内网设备主动发起的反向请求”，从而允许连接建立

                        二、TURN（中继穿透）

                        使用场景：STUN 无法穿透的复杂 NAT（如对称 NAT），需配合 TURN 服务器

                        原理：当 STUN 无法让两个内网设备直接连接时，双方会将数据 “转发到公网的 TURN 服务器”，由 TURN 服务器作为 “中间桥梁”，将 A 的数据转发给 B

                        三、ICE框架（交互式连接建立）

                        说明：它不是一项单独的技术，而是一套组合拳，是由 “STUN + TURN” 组合而成的解决方案

                        原理：设备优先尝试用 STUN 获取公网地址、直接建立 P2P 连接（延迟低）；若 STUN 失败，则自动切换到 TURN 服务器进行中继（确保连接成功），兼顾 “效率” 和 “稳定性”

                通俗的说明NAT穿透：

                 你住在一个小区（内网），小区只有一个大门和一个对外的门牌号（路由器的公有 IP），你家在小区里有个专属房间号（你的设备私有 IP）。

                平时你网购（内网设备主动访问外网），会跟快递员说 “送 XX 小区，到了打电话我去门口取”—— 这时候小区保安（NAT）知道 “是 3 号楼 201 的住户要收快递”，会放行快递车到门口

                但如果反过来：你朋友想给你寄个东西（外网 / 另一个内网的设备，想主动连你），只知道小区门牌号（公有 IP），不知道你家房间号（私有 IP）。保安（NAT）根本没接到 “你要收朋友快递” 的提前通知，会直接拦住：“我不知道该送哪户，拒收！”—— 这就是 NAT 的 “拦截问题”。

                NAT 穿透，就是帮你解决 “朋友寄快递送不进家” 的办法：
        它相当于你提前跟保安打了招呼（或找了个 “中间人”），让保安知道 “朋友的快递是给 3 号楼 201 的”，或者帮你把快递转交到家里，最终让你和朋友能直接 “递东西”（设备间直接通信）

今天这一章的内容就到这里啦，后续还会实时更新的，后续应该会拿代码写一个 “信令” 了，感兴趣的话可以点赞关注一下！(●ˇ∀ˇ●)
