1.层级分类

1.1 传输层（Spring WebSocket基础层）

组件 对应类/接口 功能说明
WebSocket协议处理 org.springframework.web.socket 包下的标准类（如TextWebSocketHandler） Spring原生WebSocket处理
握手拦截器 cn.iocoder.yudao.framework.websocket.core.interceptor.LoginUserHandshakeInterceptor WebSocket连接时的认证拦截
Session装饰器 cn.iocoder.yudao.framework.websocket.core.handler.WebSocketSessionHandlerDecorator 增强Session生命周期管理

关键代码片段：

TextWebSocketHandler

public class TextWebSocketHandler extends AbstractWebSocketHandler {
    public TextWebSocketHandler() {
    }

    protected void handleBinaryMessage(WebSocketSession session, BinaryMessage message) {
        try {
            session.close(CloseStatus.NOT_ACCEPTABLE.withReason("Binary messages not supported"));
        } catch (IOException var4) {
        }

    }
}

主要作用：

  1. 处理客户端与服务器之间的文本类型 WebSocket 通信
  2. 拒绝接收二进制消息（通过关闭连接并返回原因）
  3. 作为 WebSocket 连接的核心处理器，管理消息收发逻辑

和端点配置一起使用：
YudaoWebSocketAutoConfiguration中的Bean一起使用：

    @Bean
    public WebSocketConfigurer webSocketConfigurer(HandshakeInterceptor[] handshakeInterceptors,
                                                   WebSocketHandler webSocketHandler,
                                                   WebSocketProperties webSocketProperties) {
        return registry -> registry
                // 添加 WebSocketHandler
                .addHandler(webSocketHandler, webSocketProperties.getPath())
                .addInterceptors(handshakeInterceptors)
                // 允许跨域，否则前端连接会直接断开
                .setAllowedOriginPatterns("*");
    }
websocket:
    enable: true # websocket的开关
    path: /infra/ws # 指定 WebSocket 服务的连接端点路径,若服务器地址为 localhost:8080，则客户端连接地址为 ws://localhost:8080/infra/ws
    sender-type: local # 消息发送的类型，可选值为 local、redis、rocketmq、kafka、rabbitmq
    sender-rocketmq:
      topic: ${spring.application.name}-websocket # 消息发送的 RocketMQ Topic
      consumer-group: ${spring.application.name}-websocket-consumer # 消息发送的 RocketMQ Consumer Group
    sender-rabbitmq:
      exchange: ${spring.application.name}-websocket-exchange # 消息发送的 RabbitMQ Exchange
      queue: ${spring.application.name}-websocket-queue # 消息发送的 RabbitMQ Queue
    sender-kafka:
      topic: ${spring.application.name}-websocket # 消息发送的 Kafka Topic
      consumer-group: ${spring.application.name}-websocket-consumer # 消息发送的 Kafka Consumer Group

LoginUserHandshakeInterceptor

/**
 * 登录用户的 {@link HandshakeInterceptor} 实现类
 *
 * 流程如下：
 * 1. 前端连接 websocket 时，会通过拼接 ?token={token} 到 ws:// 连接后，这样它可以被 {@link TokenAuthenticationFilter} 所认证通过
 * 2. {@link LoginUserHandshakeInterceptor} 负责把 {@link LoginUser} 添加到 {@link WebSocketSession} 中
 */
public class LoginUserHandshakeInterceptor implements HandshakeInterceptor {

    @Override
    public boolean beforeHandshake(ServerHttpRequest request, ServerHttpResponse response,
                                   WebSocketHandler wsHandler, Map<String, Object> attributes) {
        LoginUser loginUser = SecurityFrameworkUtils.getLoginUser();
        if (loginUser != null) {
            WebSocketFrameworkUtils.setLoginUser(loginUser, attributes);
        }
        return true;
    }

    @Override
    public void afterHandshake(ServerHttpRequest request, ServerHttpResponse response,
                               WebSocketHandler wsHandler, Exception exception) {
        // do nothing
    }

}

WebSocketSessionHandlerDecorator

WebSocketSessionHandlerDecorator 类是一个基于装饰器模式的 WebSocketHandler 增强类，主要作用是对 WebSocket 连接的会话（WebSocketSession）进行管理和功能增强，确保连接的稳定性和并发安全性。

核心功能解析

该类通过重写 WebSocketHandler 的关键方法，实现了两大核心功能：

1. 管理 WebSocket 会话的生命周期

通过与 WebSocketSessionManager 配合，统一管理客户端连接的会话：

  • 连接建立时（afterConnectionEstablished）：
    当客户端与服务器成功建立 WebSocket 连接后，将新创建的 WebSocketSession 添加到 sessionManager 中。
    这样，sessionManager 就能维护所有在线客户端的会话列表，方便后续查找特定客户端、群发消息等操作（例如通过用户 ID 定位其会话并推送消息）。

  • 连接关闭时（afterConnectionClosed）：
    当客户端断开连接（主动关闭或异常断开），从 sessionManager 中移除对应的 WebSocketSession，避免无效会话占用资源，确保会话列表的准确性。

2. 增强会话的并发安全性和消息发送稳定性

通过包装 WebSocketSession 为 ConcurrentWebSocketSessionDecorator，解决两个实际问题：

  • 并发操作安全：
    WebSocketSession 本身并非线程安全的，若多个线程同时向同一个会话发送消息（例如服务器同时推送多条通知），可能导致消息错乱或连接异常。
    ConcurrentWebSocketSessionDecorator 内部通过同步机制（如锁）保证并发发送的安全性。

  • 消息发送限制：
    避免因消息发送超时或数据量过大导致的连接问题：

    • SEND_TIME_LIMIT（5 秒）：限制单条消息的发送超时时间，超过则强制关闭连接，防止连接长期阻塞。
    • BUFFER_SIZE_LIMIT（100KB）：限制消息发送缓冲区的大小，避免超大消息占用过多内存。
装饰器模式的作用

该类继承自 WebSocketHandlerDecorator（Spring 提供的装饰器基类），通过 “装饰” 原始的 WebSocketHandler（即构造方法中的 delegate），在不修改原始处理器逻辑的前提下，新增了会话管理和并发安全功能。这种设计的优势是：

  • 职责分离：原始 WebSocketHandler 专注于业务消息处理（如解析消息、调用监听器），装饰器专注于会话管理和安全增强。
  • 可扩展性：若未来需要新增会话相关功能（如会话心跳检测），只需再添加一个装饰器，无需修改已有代码。
使用场景举例

在分布式系统的在线聊天功能中：

  1. 当用户 A 连接到 WebSocket 服务器，afterConnectionEstablished 被调用，会话被包装为线程安全的实例并注册到 sessionManager。
  2. 当用户 B 向 A 发送消息时，服务器从 sessionManager 中找到 A 的会话，通过装饰后的线程安全会话发送消息，避免并发问题。
  3. 当 A 关闭页面，afterConnectionClosed 被调用，会话从 sessionManager 中移除，其他服务再查询时会知道 A 已离线。

1.2 服务层（核心业务逻辑层)

会话管理
组件 对应类/接口 功能说明
会话管理器接口 cn.iocoder.yudao.framework.websocket.core.session.WebSocketSessionManager 定义会话管理规范
会话管理器实现 cn.iocoder.yudao.framework.websocket.core.session.WebSocketSessionManagerImpl 基于内存的会话存储
Session工具类 cn.iocoder.yudao.framework.websocket.core.util.WebSocketFrameworkUtils 提供用户信息获取方法

WebSocketSessionManagerImpl

/**
 * 默认的 {@link WebSocketSessionManager} 实现类
 * 增删改查连接
 */
public class WebSocketSessionManagerImpl implements WebSocketSessionManager {

    /**
     * id 与 WebSocketSession 映射
     * 按 “会话 ID” 查连接（类似按手机号查联系人）
     * key：Session 编号
     */
    private final ConcurrentMap<String, WebSocketSession> idSessions = new ConcurrentHashMap<>();

    /**
     * user 与 WebSocketSession 映射
     * 按 “用户类型→用户 ID” 查连接（类似按 “用户组→姓名” 查联系人列表）
     * key1：用户类型
     * key2：用户编号
     */
    private final ConcurrentMap<Integer, ConcurrentMap<Long, CopyOnWriteArrayList<WebSocketSession>>> userSessions
            = new ConcurrentHashMap<>();

    @Override
    public void addSession(WebSocketSession session) {
        // 添加到 idSessions 中
        idSessions.put(session.getId(), session);
        // 添加到 userSessions 中
        LoginUser user = WebSocketFrameworkUtils.getLoginUser(session);
        if (user == null) {
            return;
        }
        ConcurrentMap<Long, CopyOnWriteArrayList<WebSocketSession>> userSessionsMap = userSessions.get(user.getUserType());
        //第一步：查用户类型的分组，发现没有，创建一个空 Map
        if (userSessionsMap == null) {
            userSessionsMap = new ConcurrentHashMap<>();
            if (userSessions.putIfAbsent(user.getUserType(), userSessionsMap) != null) {
                userSessionsMap = userSessions.get(user.getUserType());
            }
        }
        //第二步：在同一个用户类型的分组下，查用户 ID的会话列表，发现没有，创建一个空列表：{用户类型:{用户ID: []}}。
        CopyOnWriteArrayList<WebSocketSession> sessions = userSessionsMap.get(user.getId());
        if (sessions == null) {
            sessions = new CopyOnWriteArrayList<>();
            if (userSessionsMap.putIfAbsent(user.getId(), sessions) != null) {
                sessions = userSessionsMap.get(user.getId());
            }
        }
        sessions.add(session);
    }

    @Override
    public void removeSession(WebSocketSession session) {
        // 移除从 idSessions 中
        idSessions.remove(session.getId());
        // 移除从 idSessions 中
        LoginUser user = WebSocketFrameworkUtils.getLoginUser(session);
        if (user == null) {
            return;
        }
        ConcurrentMap<Long, CopyOnWriteArrayList<WebSocketSession>> userSessionsMap = userSessions.get(user.getUserType());
        if (userSessionsMap == null) {
            return;
        }
        CopyOnWriteArrayList<WebSocketSession> sessions = userSessionsMap.get(user.getId());
        sessions.removeIf(session0 -> session0.getId().equals(session.getId()));
        if (CollUtil.isEmpty(sessions)) {
            userSessionsMap.remove(user.getId(), sessions);
        }
    }

    @Override
    public WebSocketSession getSession(String id) {
        return idSessions.get(id);
    }

    @Override
    public Collection<WebSocketSession> getSessionList(Integer userType) {
        ConcurrentMap<Long, CopyOnWriteArrayList<WebSocketSession>> userSessionsMap = userSessions.get(userType);
        if (CollUtil.isEmpty(userSessionsMap)) {
            return new ArrayList<>();
        }
        LinkedList<WebSocketSession> result = new LinkedList<>(); // 避免扩容
        Long contextTenantId = TenantContextHolder.getTenantId();
        for (List<WebSocketSession> sessions : userSessionsMap.values()) {
            if (CollUtil.isEmpty(sessions)) {
                continue;
            }
            // 特殊：如果租户不匹配，则直接排除
            if (contextTenantId != null) {
                Long userTenantId = WebSocketFrameworkUtils.getTenantId(sessions.get(0));
                if (!contextTenantId.equals(userTenantId)) {
                    continue;
                }
            }
            result.addAll(sessions);
        }
        return result;
    }

    @Override
    public Collection<WebSocketSession> getSessionList(Integer userType, Long userId) {
        ConcurrentMap<Long, CopyOnWriteArrayList<WebSocketSession>> userSessionsMap = userSessions.get(userType);
        if (CollUtil.isEmpty(userSessionsMap)) {
            return new ArrayList<>();
        }
        CopyOnWriteArrayList<WebSocketSession> sessions = userSessionsMap.get(userId);
        return CollUtil.isNotEmpty(sessions) ? new ArrayList<>(sessions) : new ArrayList<>();
    }

}

所有方法都围绕 WebSocketSession 对象工作，这是 Spring WebSocket 对原生 WebSocket 连接的封装。每个 WebSocketSession 对应一个实际的 WebSocket 连接。

addSession(WebSocketSession session)

交互流程:

  1. 参数传入：当新的 WebSocket 连接建立时，Spring WebSocket 会创建 WebSocketSession 对象并传入该方法

  2. 会话存储：

    idSessions.put(session.getId(), session);

    • 使用 session.getId() 获取连接的唯一ID

    • 将 session 对象存储到并发映射中

  3. 用户关联：

    LoginUser user = WebSocketFrameworkUtils.getLoginUser(session);

    • 从 session 中提取认证用户信息（通常来自握手时的属性）

    • 如果用户已认证，将 session 按用户维度存储

原生 WebSocket 关联：

  • session.getId() 是 WebSocket 连接的唯一标识符

  • WebSocketFrameworkUtils.getLoginUser(session) 通常从 session.getAttributes() 获取握手时存储的用户信息

websocketFrameWorkUtils

/**
 * 专属于 web 包的工具类
 */
public class WebSocketFrameworkUtils {

    public static final String ATTRIBUTE_LOGIN_USER = "LOGIN_USER";

    /**
     * 设置当前用户
     *
     * @param loginUser 登录用户
     * @param attributes Session
     */
    public static void setLoginUser(LoginUser loginUser, Map<String, Object> attributes) {
        attributes.put(ATTRIBUTE_LOGIN_USER, loginUser);
    }

    /**
     * 获取当前用户
     *
     * @return 当前用户
     */
    public static LoginUser getLoginUser(WebSocketSession session) {
        return (LoginUser) session.getAttributes().get(ATTRIBUTE_LOGIN_USER);
    }

    /**
     * 获得当前用户的编号
     *
     * @return 用户编号
     */
    public static Long getLoginUserId(WebSocketSession session) {
        LoginUser loginUser = getLoginUser(session);
        return loginUser != null ? loginUser.getId() : null;
    }

    /**
     * 获得当前用户的类型
     *
     * @return 用户编号
     */
    public static Integer getLoginUserType(WebSocketSession session) {
        LoginUser loginUser = getLoginUser(session);
        return loginUser != null ? loginUser.getUserType() : null;
    }

    /**
     * 获得当前用户的租户编号
     *
     * @param session Session
     * @return 租户编号
     */
    public static Long getTenantId(WebSocketSession session) {
        LoginUser loginUser = getLoginUser(session);
        return loginUser != null ? loginUser.getTenantId() : null;
    }

}

（1）直接交互的核心组件

  • WebSocketSession 对象
    这是 Spring WebSocket 提供的底层会话对象，用于表示一个 WebSocket 连接。工具类通过 session.getAttributes() 操作会话的属性 map，实现用户信息的存取。
    例：getLoginUser(session) 就是从 WebSocketSession 的属性中取出之前存入的 LoginUser 对象。

  • LoginUser 实体类
    这是业务层定义的用户信息类（包含用户 ID、用户类型、租户 ID 等）。工具类通过 setLoginUser() 把用户信息绑定到会话，通过 getXxx() 方法从会话中提取用户的具体信息（如 getLoginUserId() 获取用户 ID）。

  • WebSocketSessionManagerImpl 会话管理器
    之前分析的 WebSocketSessionManagerImpl 类会直接调用这个工具类：

    • 例如 addSession 方法中，通过 WebSocketFrameworkUtils.getLoginUser(session) 获取用户信息，才能完成会话的分组存储。
    • 又如 getSessionList 方法中，通过 WebSocketFrameworkUtils.getTenantId(...) 获取租户 ID，用于过滤不同租户的会话。

（2）间接关联的组件

  • WebSocket 处理器（WebSocketHandler）
    在建立 WebSocket 连接的初期（如 afterConnectionEstablished 方法），通常会调用 setLoginUser() 把登录用户信息存入会话属性，后续工具类才能从中获取信息。
    例：用户登录后建立 WebSocket 连接时，业务代码会执行 WebSocketFrameworkUtils.setLoginUser(loginUser, session.getAttributes())。

  • 安全框架（如 Spring Security）
    LoginUser 通常来自安全框架的认证结果（如用户登录后，安全框架会生成 LoginUser 对象）。工具类相当于把安全框架的用户信息 “传递” 给 WebSocket 会话。

  • 与 WebSocket 底层有直接交互，但仅限于操作 WebSocketSession 的属性（session.getAttributes()），这是 Spring WebSocket 框架提供的标准 API，用于在会话中存储自定义数据（如用户信息）。
    这种交互是 “表层” 的，不涉及底层网络通信（如 TCP 连接、数据帧解析等），而是利用框架提供的会话属性机制进行业务数据传递。

  • 不直接与更底层的网络层（如操作系统、TCP 协议）交互，它的作用是在应用层内部（业务逻辑 ↔ WebSocket 会话）传递数据，是 “应用层工具类”。

WebSocketFrameworkUtils 就像一个 “快递员”：

  • 当用户建立 WebSocket 连接时，它把用户信息（LoginUser）“打包” 存入会话（WebSocketSession）的 “包裹”（attributes）中。
  • 当其他组件（如 WebSocketSessionManagerImpl）需要用户信息时，它从会话的 “包裹” 中取出并 “派送” 给调用者。
  • 它不负责 “运输”（底层网络通信），只负责 “打包和派送”（用户信息与会话的绑定和解绑），是 WebSocket 业务逻辑中不可或缺的信息传递工具。
消息发送服务
组件 对应类/接口 功能说明
消息发送接口 cn.iocoder.yudao.framework.websocket.core.sender.WebSocketMessageSender 定义消息发送规范
本地发送实现 cn.iocoder.yudao.framework.websocket.core.sender.LocalWebSocketMessageSender 单机版消息发送
Redis发送实现 cn.iocoder.yudao.framework.websocket.core.sender.redis.RedisWebSocketMessageSender 集群版Redis广播
RocketMQ发送实现 cn.iocoder.yudao.framework.websocket.core.sender.rocketmq.RocketMQWebSocketMessageSender 集群版RocketMQ广播
WebSocketMessageSender
/**
 * WebSocket 消息的发送器接口
 */
public interface WebSocketMessageSender {

    /**
     * 发送消息给指定用户
     *
     * @param userType 用户类型
     * @param userId 用户编号
     * @param messageType 消息类型
     * @param messageContent 消息内容，JSON 格式
     */
    void send(Integer userType, Long userId, String messageType, String messageContent);

    /**
     * 发送消息给指定用户类型
     *
     * @param userType 用户类型
     * @param messageType 消息类型
     * @param messageContent 消息内容，JSON 格式
     */
    void send(Integer userType, String messageType, String messageContent);

    /**
     * 发送消息给指定 Session
     *
     * @param sessionId Session 编号
     * @param messageType 消息类型
     * @param messageContent 消息内容，JSON 格式
     */
    void send(String sessionId, String messageType, String messageContent);

    default void sendObject(Integer userType, Long userId, String messageType, Object messageContent) {
        send(userType, userId, messageType, JsonUtils.toJsonString(messageContent));
    }

    default void sendObject(Integer userType, String messageType, Object messageContent) {
        send(userType, messageType, JsonUtils.toJsonString(messageContent));
    }

    default void sendObject(String sessionId, String messageType, Object messageContent) {
        send(sessionId, messageType, JsonUtils.toJsonString(messageContent));
    }

}

1. WebSocketMessageSender 接口

功能：定义了 WebSocket 消息发送的统一接口，提供三种发送模式：

  • 发送给特定用户（userType + userId）

  • 发送给某类用户（userType）

  • 发送给特定会话（sessionId）

方法解析：

  1. send 方法系列：发送文本消息（JSON格式）

  2. sendObject 默认方法：发送对象（自动序列化为JSON）

设计特点：

  • 统一的发送接口

  • 支持方法重载

  • 提供对象自动序列化能力

2. AbstractWebSocketMessageSender 抽象类

功能：实现了消息发送的核心逻辑，是具体实现的基类。

核心方法解析

send(String sessionId, Integer userType, Long userId, String messageType, String messageContent)

逻辑流程：

  1. 根据参数组合确定目标会话：

    • sessionId 优先

    • 然后 userType + userId

    • 最后仅 userType

  2. 调用 doSend 执行实际发送

与底层交互：

  • 通过 sessionManager.getSession() 和 sessionManager.getSessionList() 获取目标会话

  • 这些方法最终会操作 WebSocketSession 对象

doSend(Collection<WebSocketSession> sessions, String messageType, String messageContent)

逻辑流程：

  1. 构造标准消息格式（类型+内容）

  2. 序列化为JSON

  3. 遍历所有会话：

    • 检查会话有效性（非空、已打开）

    • 发送 TextMessage

与底层交互：

session.sendMessage(new TextMessage(payload));

  • 直接调用 WebSocketSession 的 sendMessage 方法

  • 使用 Spring 的 TextMessage 封装消息

  • 处理可能的 IOException

LocalWebSocketMessageSender

功能：单机版消息发送器，直接继承抽象类无额外逻辑。

RabbitMQWebSocketMessageSender

功能：基于 RabbitMQ 的分布式消息发送器。

核心方法：

private void sendRabbitMQMessage(String sessionId, Long userId, Integer userType,
                               String messageType, String messageContent) {
    RabbitMQWebSocketMessage mqMessage = new RabbitMQWebSocketMessage()
            .setSessionId(sessionId).setUserId(userId).setUserType(userType)
            .setMessageType(messageType).setMessageContent(messageContent);
    rabbitTemplate.convertAndSend(topicExchange.getName(), null, mqMessage);
}

与底层交互：

  1. 使用 RabbitTemplate 发送消息

  2. 通过 Topic Exchange 广播

  3. 消息格式自定义（包含目标信息和内容）

RedisWebSocketMessageSender

功能：基于 Redis 的分布式消息发送器。

核心方法：

private void sendRedisMessage(String sessionId, Long userId, Integer userType,
                            String messageType, String messageContent) {
    RedisWebSocketMessage mqMessage = new RedisWebSocketMessage()
            .setSessionId(sessionId).setUserId(userId).setUserType(userType)
            .setMessageType(messageType).setMessageContent(messageContent);
    redisMQTemplate.send(mqMessage);
}

与底层交互：

  1. 使用 RedisMQTemplate 发送消息

  2. 基于 Redis 的发布/订阅机制

RocketMQWebSocketMessageSender

功能：基于 RocketMQ 的分布式消息发送器。

核心方法：

private void sendRocketMQMessage(String sessionId, Long userId, Integer userType,
                               String messageType, String messageContent) {
    RocketMQWebSocketMessage mqMessage = new RocketMQWebSocketMessage()
            .setSessionId(sessionId).setUserId(userId).setUserType(userType)
            .setMessageType(messageType).setMessageContent(messageContent);
    rocketMQTemplate.syncSend(topic, mqMessage);
}

与底层交互：

  1. 使用 RocketMQTemplate 同步发送

  2. 指定 topic 进行消息路由

1.3 应用层（业务使用层）

(1) 消息监听器
组件 对应类/接口 功能说明
监听器接口 cn.iocoder.yudao.framework.websocket.core.listener.WebSocketMessageListener 消息处理接口
示例监听器实现 cn.iocoder.yudao.module.infra.websocket.listener.DemoWebSocketMessageListener 演示消息处理

1. WebSocketMessageListener 接口

功能：定义了 WebSocket 消息监听器的标准接口，用于处理前端发送的特定类型消息。

方法解析

onMessage(WebSocketSession session, T message)

  • 作用：处理收到的 WebSocket 消息

  • 参数：

    • session：当前 WebSocket 会话，包含连接信息和用户上下文

    • message：反序列化后的消息对象

  • 交互点：

    • 通过 session 可以获取发送方信息

    • 通过泛型 T 实现类型安全的消息处理

getType()

  • 作用：返回监听器关注的消息类型

  • 关联：与 JsonWebSocketMessage#getType() 对应

  • 设计意义：

    • 实现消息类型到处理器的路由

    • 支持多种消息类型的差异化处理

泛型设计：<T> 使每个监听器可以处理特定类型的消息对象

DemoWebSocketMessageListener 实现类

功能：处理示例消息（"demo-message-send"类型），实现单发和群发逻辑。

核心逻辑解析

消息处理流程 (onMessage 方法)

  1. 获取发送方信息：

    Long fromUserId = WebSocketFrameworkUtils.getLoginUserId(session);

    • 从 WebSocketSession 中提取当前登录用户ID

  2. 单发消息处理：

    if (message.getToUserId() != null) {
    DemoReceiveMessage toMessage = new DemoReceiveMessage().setFromUserId(fromUserId)
            .setText(message.getText()).setSingle(true);
    webSocketMessageSender.sendObject(UserTypeEnum.ADMIN.getValue(), message.getToUserId(),
            "demo-message-receive", toMessage);
    return;
}

    • 构造响应消息对象

    • 通过 WebSocketMessageSender 发送给特定用户

  3. 群发消息处理：

    DemoReceiveMessage toMessage = new DemoReceiveMessage().setFromUserId(fromUserId)
        .setText(message.getText()).setSingle(false);
webSocketMessageSender.sendObject(UserTypeEnum.ADMIN.getValue(),
        "demo-message-receive", toMessage);

    • 向所有管理员用户广播消息

消息类型声明 (getType 方法)

@Override
public String getType() {
    return "demo-message-send";
}

  • 声明只处理类型为 "demo-message-send" 的消息

关键交互点

  1. 与 WebSocketSession 的交互：

    • 通过 WebSocketFrameworkUtils.getLoginUserId(session) 获取认证用户信息

    • 会话对象包含所有 WebSocket 连接上下文

  2. 与消息发送器的交互：

    @Resource
private WebSocketMessageSender webSocketMessageSender;

webSocketMessageSender.sendObject(...);

    • 使用统一的发送接口响应消息

    • 支持单发和群发模式

  3. 消息对象转换：

    • 接收 DemoSendMessage 类型消息

    • 构造并发送 DemoReceiveMessage 类型响应

(2) 消息发送API
组件 对应类/接口 功能说明
WebSocket API cn.iocoder.yudao.module.infra.api.websocket.WebSocketSenderApi 供其他模块调用的发送接口
API实现类 cn.iocoder.yudao.module.infra.api.websocket.WebSocketSenderApiImpl 委托给WebSocketMessageSender

1.4 配置层

组件 对应类/文件 功能说明
自动配置类 cn.iocoder.yudao.framework.websocket.config.YudaoWebSocketAutoConfiguration 初始化WebSocket组件
配置属性类 cn.iocoder.yudao.framework.websocket.config.YudaoWebSocketProperties 读取yudao.websocket配置项
消息处理器配置 cn.iocoder.yudao.framework.websocket.core.handler.JsonWebSocketMessageHandler 消息路由分发

JsonWebSocketMessageHandler

JsonWebSocketMessageHandler 是 Spring WebSocket 的核心消息处理器，负责处理 JSON 格式的 WebSocket 消息，并根据消息类型路由到对应的监听器。

核心功能

  1. 消息协议处理：处理基于 JSON 的 WebSocket 消息协议

  2. 消息路由：根据消息类型分发到对应的监听器

  3. 租户隔离：支持多租户环境下的消息处理

  4. 心跳处理：内置 ping/pong 心跳机制

1. 成员变量

private final Map<String, WebSocketMessageListener<Object>> listeners = new HashMap<>();

  • 作用：维护消息类型(type)到监听器的映射关系

  • 数据结构：使用 HashMap 实现 O(1) 复杂度的查找

  • 初始化：通过构造函数注入所有监听器并建立映射

2. 构造函数

@SuppressWarnings({"rawtypes", "unchecked"})
public JsonWebSocketMessageHandler(List<? extends WebSocketMessageListener> listenersList) {
    listenersList.forEach((Consumer<WebSocketMessageListener>)
            listener -> listeners.put(listener.getType(), listener));
}

  • 参数：接收所有 WebSocketMessageListener 实现类的列表

  • 处理逻辑：

    • 遍历所有监听器

    • 以监听器的 getType() 返回值作为 key

    • 监听器本身作为 value 存入 map

  • 类型安全：使用泛型和类型擦除处理，需要 @SuppressWarnings

3. 核心方法 handleTextMessage

@Override
protected void handleTextMessage(WebSocketSession session, TextMessage message) throws Exception

方法处理流程：

  1. 空消息检查

    if (message.getPayloadLength() == 0) {
    return;
}

    • 直接忽略空消息

  2. 心跳处理

    if (message.getPayloadLength() == 4 && Objects.equals(message.getPayload(), "ping")) {
    session.sendMessage(new TextMessage("pong"));
    return;
}

    • 响应标准 ping 心跳消息

    • 底层交互：直接调用 session.sendMessage() 发送 pong 响应

  3. 消息解析

    JsonWebSocketMessage jsonMessage = JsonUtils.parseObject(message.getPayload(), JsonWebSocketMessage.class);

    • 将 JSON 字符串解析为 JsonWebSocketMessage 对象

    • 底层交互：使用 JsonUtils 工具类进行 JSON 反序列化

  4. 消息校验

    if (jsonMessage == null) {
    log.error("[handleTextMessage][session({}) message({}) 解析为空]", session.getId(), message.getPayload());
    return;
}
if (StrUtil.isEmpty(jsonMessage.getType())) {
    log.error("[handleTextMessage][session({}) message({}) 类型为空]", session.getId(), message.getPayload());
    return;
}

    • 确保消息体和消息类型有效

  5. 监听器查找

    WebSocketMessageListener<Object> messageListener = listeners.get(jsonMessage.getType());

    • 根据消息类型从映射表中查找对应的监听器

  6. 消息内容反序列化

    Type type = TypeUtil.getTypeArgument(messageListener.getClass(), 0);
Object messageObj = JsonUtils.parseObject(jsonMessage.getContent(), type);

    • 获取监听器声明的泛型类型

    • 将消息内容反序列化为目标类型

    • 底层交互：

      • TypeUtil 获取泛型参数类型

      • JsonUtils 进行类型化反序列化

  7. 租户上下文处理

    Long tenantId = WebSocketFrameworkUtils.getTenantId(session);
TenantUtils.execute(tenantId, () -> messageListener.onMessage(session, messageObj));

    • 从 session 中获取租户 ID

    • 在租户上下文中执行监听器的消息处理

    • 底层交互：

      • WebSocketFrameworkUtils 从 session 属性获取租户信息

      • TenantUtils 管理租户上下文

交互点 使用的组件 目的
消息发送 WebSocketSession 响应心跳消息
JSON解析 JsonUtils 消息反序列化
泛型处理 TypeUtil 获取监听器的消息类型
租户管理 TenantUtils 租户上下文切换
属性获取 WebSocketFrameworkUtils 从 session 获取租户/用户信息

YudaoWebSocketAutoConfiguration

负责注册所有 WebSocket 核心组件，包括：

  1. WebSocket 消息处理器（JsonWebSocketMessageHandler）

  2. 认证拦截器（LoginUserHandshakeInterceptor）

  3. 会话管理器（WebSocketSessionManager）

  4. 消息发送器（WebSocketMessageSender）

  5. 集群支持（Redis/RocketMQ/Kafka 消息广播）

WebSocket 认证拦截器：LoginUserHandshakeInterceptor

  • 在 WebSocket 握手阶段进行 Token 认证

  • 认证成功后，用户信息存入 WebSocketSession 的 attributes

WebSocket 会话管理器：WebSocketSessionManager

  • 默认使用内存存储会话（ConcurrentHashMap）

  • 支持按 sessionId、userType、userId 检索会话

WebSocket 消息发送器：类：WebSocketMessageSender（接口） + 多种实现（Local/Redis/RocketMQ）

  • 根据 yudao.websocket.sender-type 配置动态选择实现

  • 支持单机（local）和集群（redis/rocketmq/kafka）模式

WebSocket 集群消息广播（Redis/RocketMQ/Kafka）

2. WebSocket 连接建立

2.1 前端发起连接

请求示例：

ws://localhost:48080/infra/ws?token=abc123

🔹 流程：

  1. 浏览器发起 WebSocket 握手请求

  2. 请求先经过 HTTP 协议层（因为 WebSocket 基于 HTTP 升级）

💡 通俗解释：

就像你想和朋友（服务器）建立电话专线，得先拨号（HTTP握手），说暗号（Token认证）通过后才能通话。

2.2 认证拦截器处理

类：LoginUserHandshakeInterceptor
方法：beforeHandshake()

public boolean beforeHandshake(..., Map<String, Object> attributes) {
    String token = request.getParameter("token"); // 从URL取token
    LoginUser loginUser = authenticationService.verifyToken(token); // 认证
    attributes.put(LOGIN_USER_ATTR, loginUser); // 用户信息存Session
    return true; // 允许连接
}

🔹 关键参数：

  • token：从 URL 的 QueryString 获取（WebSocket 不能传 Header）

  • LoginUser：认证后用户信息（含 userType、userId）

💡 通俗解释：

接线员（拦截器）检查你的身份证（Token），确认合法后把你的档案（用户信息）存到电话系统（Session）里。

2.3 会话管理注册

类：WebSocketSessionHandlerDecorator
方法：afterConnectionEstablished()

public void afterConnectionEstablished(WebSocketSession session) {
    sessionManager.addSession(session); // 会话存入管理器
    super.afterConnectionEstablished(session);
}

🔹 数据流向：
WebSocketSession → WebSocketSessionManagerImpl 的 Map 存储

💡 通俗解释：

电话接通后，客服系统（SessionManager）把你的电话号码（SessionID）和档案关联起来，方便以后回拨。

3. 消息接收与处理

3.1 前端发送消息

消息格式（JSON）：

{"type": "demo", "content": {"text": "Hello"}}

3.2 消息处理器路由

类：JsonWebSocketMessageHandler
方法：handleTextMessage()

public void handleTextMessage(WebSocketSession session, TextMessage message) {
    JsonWebSocketMessage wrapper = parseMessage(message); // 解析JSON
    WebSocketMessageListener listener = listeners.get(wrapper.getType()); // 找监听器
    Object content = convertContent(wrapper.getContent(), listener.getMessageClass());
    listener.handleMessage(session, content); // 交给业务监听器
}

🔹 关键参数：

  • type：决定由哪个 WebSocketMessageListener 处理

  • content：根据监听器定义的 Class 反序列化

💡 通俗解释：

你打电话说“我要订餐”（type=demo），总机（JsonWebSocketMessageHandler）转接给餐饮部（DemoWebSocketMessageListener）。

3.3 业务监听器处理

类：DemoWebSocketMessageListener
方法：handleMessage()

public void handleMessage(WebSocketSession session, DemoSendMessage message) {
    String reply = "响应：" + message.getText();
    webSocketMessageSender.sendObject(session.getId(), "demo-reply", reply);
}

💡 通俗解释：

餐饮部接到订单后，做好饭菜（业务处理），叫快递员（WebSocketMessageSender）送餐。

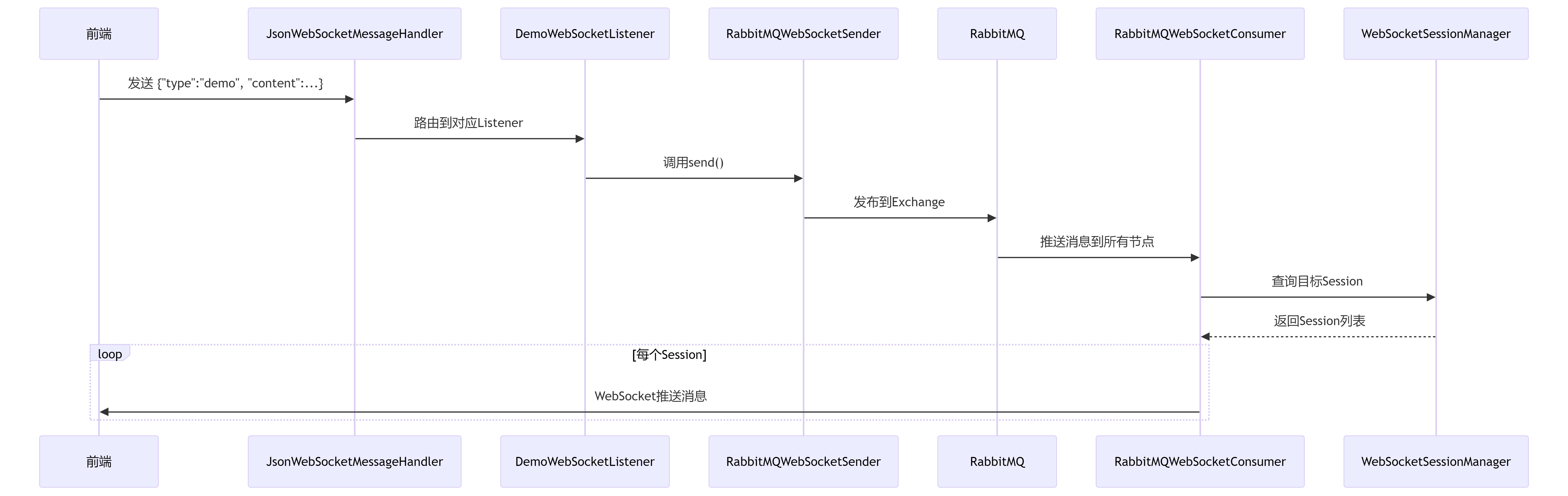

4. RabbitMQ 消息广播

4.1 发送消息到 RabbitMQ

类：RabbitMQWebSocketMessageSender
方法：send()

public void send(Integer userType, Long userId, String messageType, String messageContent) {
    RabbitWebSocketMessage message = new RabbitWebSocketMessage()
            .setUserType(userType).setUserId(userId)
            .setMessageType(messageType).setMessageContent(messageContent);
    rabbitTemplate.convertAndSend(exchange, "", message); // 广播到Exchange
}

🔹 关键参数：

  • exchange：yudao-websocket-exchange（配置项）

  • RoutingKey：空字符串（Fanout 广播）

💡 通俗解释：

快递员把包裹（消息）送到物流中心（Exchange），由它分发给所有分店（集群节点）。

4.2 消费消息并推送

类：RabbitMQWebSocketMessageConsumer
方法：onMessage()

@RabbitListener(queues = "${yudao.websocket.sender-rabbitmq.queue}")
public void onMessage(RabbitWebSocketMessage message) {
    // 1. 查本地Session
    Collection<WebSocketSession> sessions = sessionManager.getSessionList(
        message.getUserType(),
        message.getUserId()
    );
    // 2. 推送
    for (WebSocketSession session : sessions) {
        session.sendMessage(new TextMessage(message.getMessageContent()));
    }
}

🔹 关键逻辑：

  • 只有目标 Session 在当前节点时才推送

  • 其他节点的消息会被忽略

💡 通俗解释：

分店收到包裹后，检查收件人（userId）是否在本店，是则送货上门（WebSocket推送），否则丢弃。

5. 完整流程图示

6. 关键设计总结

  1. 认证与会话分离：

    • 握手时认证（LoginUserHandshakeInterceptor）

    • 会话生命周期独立管理（WebSocketSessionManager）

  2. 消息路由解耦：

    • type 字段决定处理逻辑（类似 HTTP 的 URL）

    • 监听器可插拔（新增业务只需加 WebSocketMessageListener 实现）

  3. 集群广播透明化：

    • 业务代码无感知（统一调用 WebSocketMessageSender 接口）

    • RabbitMQ 保证消息可达所有节点

  4. 配置驱动：

    • 切换本地/RabbitMQ 只需改 yudao.websocket.sender-type

💡 终极比喻：

整个系统像一家连锁餐厅：

  • 前台（WebSocketHandler）：接待顾客（消息）并分配包厢（Listener）

  • 厨房（Listener）：做菜（业务逻辑）

  • 外卖平台（RabbitMQ）：协调各分店（集群节点）同步订单

  • 配送员（Consumer）：确保菜品送到正确的餐桌（Session）

# java # websocket # 开发语言
Logo
火山引擎 ADG 社区

火山引擎开发者社区是火山引擎打造的AI技术生态平台，聚焦Agent与大模型开发，提供豆包系列模型（图像/视频/视觉）、智能分析与会话工具，并配套评测集、动手实验室及行业案例库。社区通过技术沙龙、挑战赛等活动促进开发者成长，新用户可领50万Tokens权益，助力构建智能应用。

更多推荐

OpenClaw 本地部署完整指南（Windows + Ollama）

本文档基于实际部署经验编写，旨在帮助你在 Windows 系统上从零开始搭建 OpenClaw，并连接本地 Ollama 模型（如 Qwen2.5 或 Qwen3），使其具备完整的智能体能力。文档包含了所有关键步骤以及常见问题的解决方案。

avatar 火山引擎 ADG 社区

OpenClaw 小白安装指南（Windows版）

（类似一个能自动执行任务的AI机器人），不是游戏。API Key只保存在你本地电脑的加密文件里，不会上传到任何地方。访问：https://github.com/miaoxworld/openclaw-manager/releases。: 一键安装脚本会自动安装Node.js 22+，如果失败，手动下载安装：https://nodejs.org/：在PowerShell中，鼠标右键就是粘贴，不需要按

avatar 火山引擎 ADG 社区

飞书 × OpenClaw 接入指南：不用服务器，用长连接把机器人跑起来

这个项目存在的意义，就是把“飞书接 OpenClaw”这件事，整理成一套的配置入口，并把官方文档没覆盖到的坑集中写成排查清单。先说清楚它的角色：OpenClaw 现在已经内置官方飞书插件 @openclaw/feishu，功能更完整、维护也更及时。，说明飞书 + AI 的接入已经走通。另外，仓库也推荐了一个新项目：把 OpenClaw 变成“多 Agent 团队”，用多个 Agent 分工，Sla

avatar 火山引擎 ADG 社区
