RIP协议最早在ARPANET网络中使用，专门用于小型简单网络中。RIP协议是基于 Bellman-Ford算法的距离向量路由协议。运行距离向量协议的网络设备定期向相邻设备发送 两种信息：

• 到达目的网络所经过的跳数，即使用的度（metric），或者通过网络的数量。

• 下一跳是什么，或者达到目的网络要使用的方向（向量）。

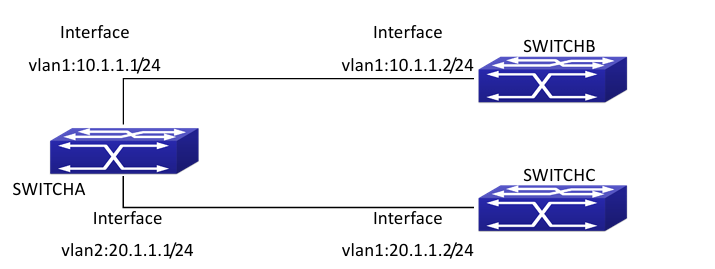

三层交换机SWITCHA与三层交换机SWITCHB和 三层交换机SWITCHC 相连，三台三层交换机都运行RIP路由协议。设三层交换机SWITCHA （interface vlan1：10.1.1.1，interface vlan2：20.1.1.1）只与三层交换机SWITCHB（interface vlan1： 10.1.1.2）交流三层交换机更新信息，而不向三层交换机SWITCHC（interface vlan1：20.1.1.2） 交流三层交换机更新信息。

三层交换机SWITCHA、SWITCHB、SWITCHC的配置分别如下：

a) 三层交换机SwitchA：

配置interface vlan1 的 IP 地址。

SwitchA#config
SwitchA(config)# interface vlan 1
SwitchA(Config-if-Vlan1)# ip address 10.1.1.1 255.255.255.0
SwitchA (config-if-Vlan1)#

配置interface vlan2 的 IP 地址

SwitchA (config)# vlan 2
SwitchA (Config-Vlan2)# switchport interface ethernet 1/0/2
Set the port Ethernet1/0/2 access vlan 2 successfully
SwitchA (Config-Vlan2)# exit
SwitchA (Config)# interface vlan 2
SwitchA (Config-if-Vlan2)# ip address 20.1.1.1 255.255.255.0

启动RIP协议，配置RIP网段

SwitchA(config)#router rip
SwitchA(config-router)#network vlan 1
SwitchA(config-router)#network vlan 2
SwitchA(config-router)#exit

配置接口interface vlan 2 不向交换机SwitchC 发送 RIP报文

SwitchA(config)#router rip
SwitchA(config-router)#passive-interface vlan 2
SwitchA(config-router)#exit
SwitchA (config) #

b) 三层交换机SwitchB：

配置interface vlan1的IP地址。
SwitchB#config
SwitchB(config)# interface vlan 1
SwitchB(Config-if-Vlan1)# ip address 10.1.1.2 255.255.255.0
SwitchB (Config-if-Vlan1)exit
启动RIP协议，配置RIP网段
SwitchB(config)#router rip
SwitchB(config-router)#network vlan 1
SwitchB(config-router)#exit

c) 三层交换机SwitchC：

配置interface vlan1的IP地址。
SwitchC#config
SwitchC(config)# interface vlan 1
SwitchC(Config-if-Vlan1)# ip address 20.1.1.2 255.255.255.0
SwitchC (Config-if-Vlan1)#exit
启动RIP协议，配置RIP网段
SwitchC(config)#router rip
SwitchC(config-router)#network vlan 1
SwitchC(config-router)#exit

RIP路由聚合:

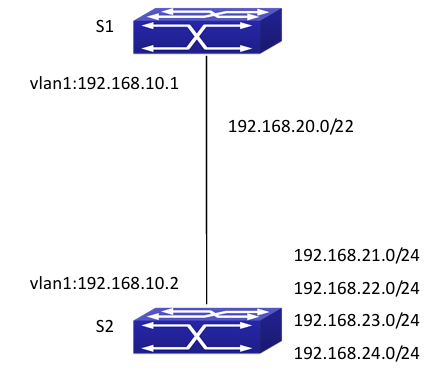

在上述网络拓扑图中，S2通过接口vlan1与S1相连，S2另外有四条子网路由，分别是： 192.168.21.0/24，192.168.22.0/24，192.168.23.0/24，192.168.24.0/24。S2支持路由聚合，在 S2的接口vlan1上配置聚合路由192.168.20.0/22后，通过vlan1给S1发送路由信息时，将四条子 网路由聚合成一条聚合路由192.168.20.0/22，发送给S1，而不将子网发送给邻居。减小了S1 的路由表规模，节省了内存。

S1：

S1(config)#router rip
S1(config-router) #network vlan 1

S2:

S2(config)#router rip
S2(config-router) #network vlan 1
S2(config-router) #exit
S2(config)#in vlan 1
S2(Config-if-Vlan1)# ip rip agg 192.168.20.0/22
