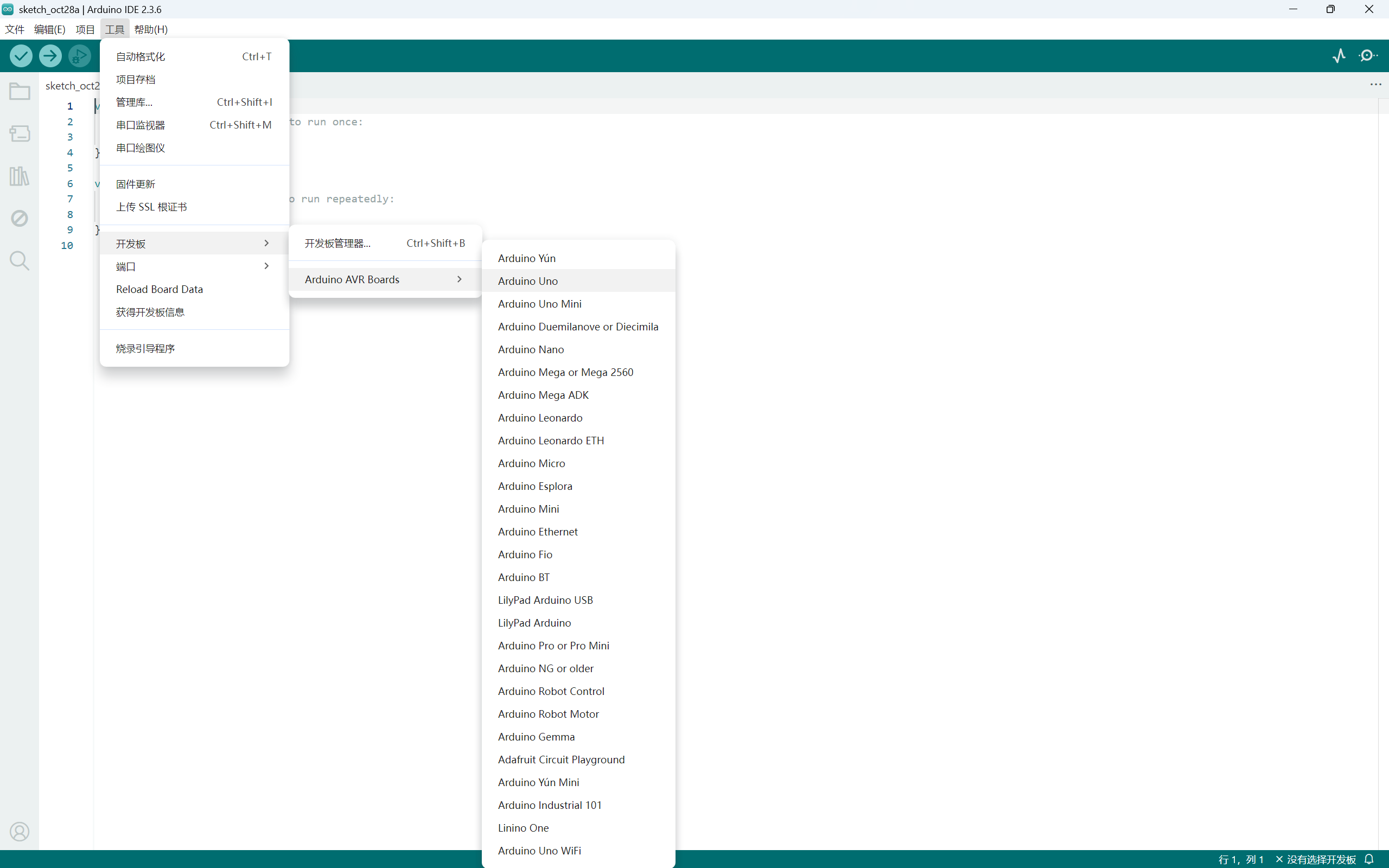

第一步：先打开arduino应用，选择工具-开发板-选择arduino uio开发板

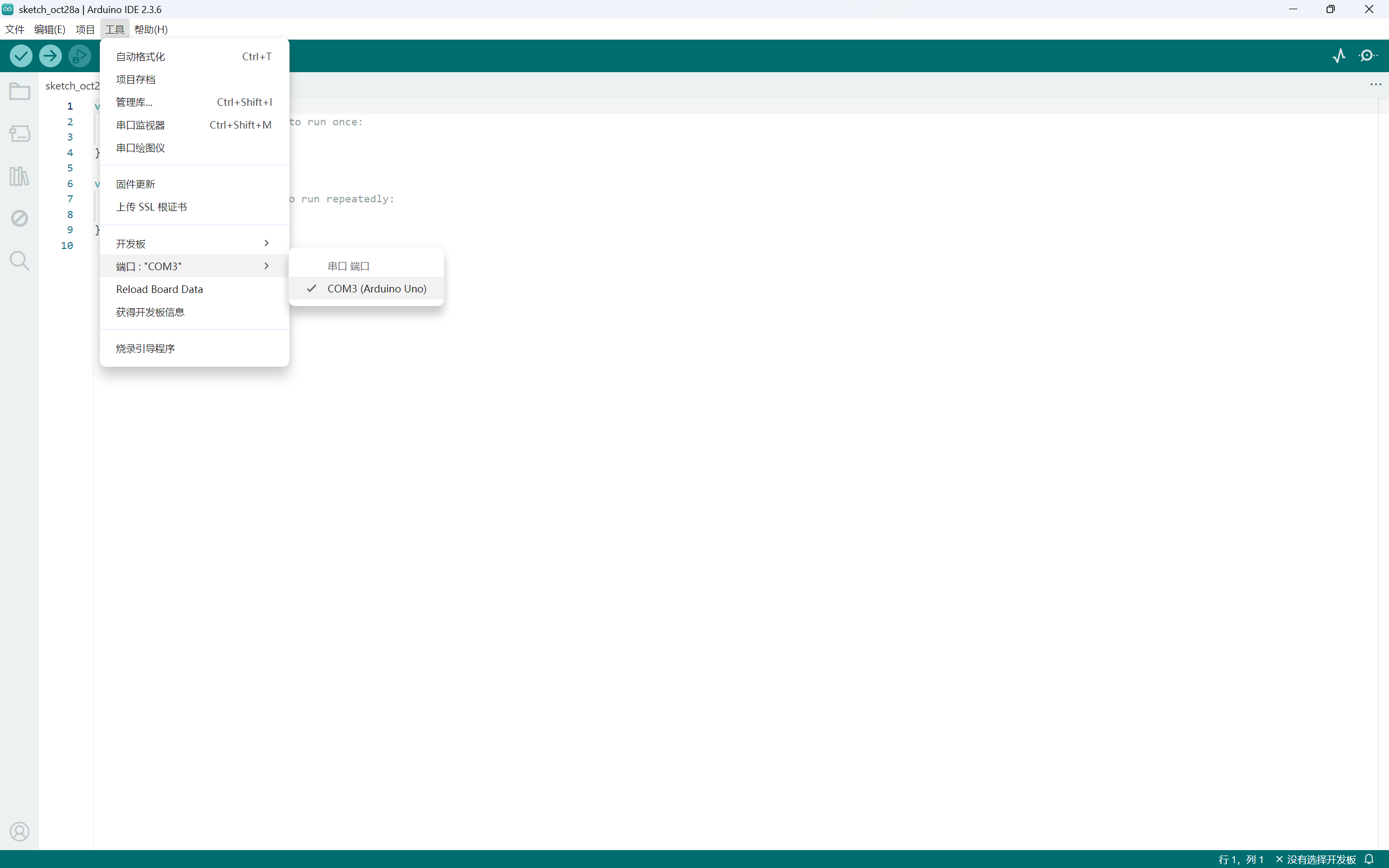

第二步：插入ardiuno板后会有窗口"COM3''选择即可

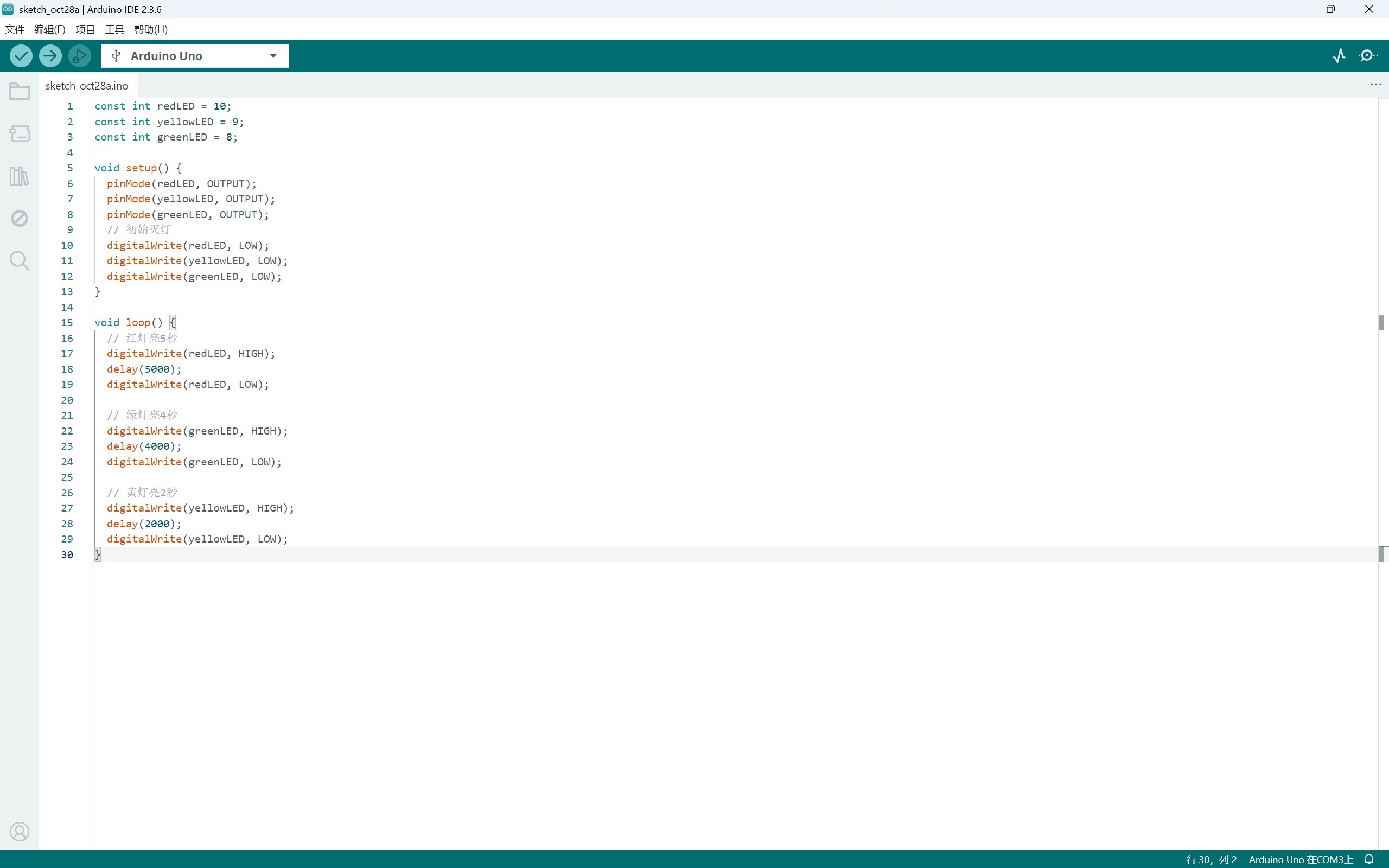

第三步：就可以撰写代码了，本人是通过AI工具来生成代码（但是我的代码也是一个一个敲上去的）大家可以直接对照我这个就行，然后上传就可以链接实验用品了

const int redLED = 10;

const int yellowLED = 9;

const int greenLED = 8;

void setup() {

  pinMode(redLED, OUTPUT);

  pinMode(yellowLED, OUTPUT);

  pinMode(greenLED, OUTPUT);

  // 初始灭灯

  digitalWrite(redLED, LOW);

  digitalWrite(yellowLED, LOW);

  digitalWrite(greenLED, LOW);

}

void loop() {

  // 红灯亮5秒

  digitalWrite(redLED, HIGH);

  delay(5000);

  digitalWrite(redLED, LOW);

  // 绿灯亮4秒

  digitalWrite(greenLED, HIGH);

  delay(4000);

  digitalWrite(greenLED, LOW);

  // 黄灯亮2秒

  digitalWrite(yellowLED, HIGH);

  delay(2000);

  digitalWrite(yellowLED, LOW);

}

上述代码的意思如下：

delay(5000)是延迟1000毫秒（5秒）

digitalWrite(10, LOW（HIGH）)是将数字引脚写HIGH（高电平）或LOW（低电平），10是开发板的几接口

pinMode(2, OUTPUT)是通过pinMode()函数

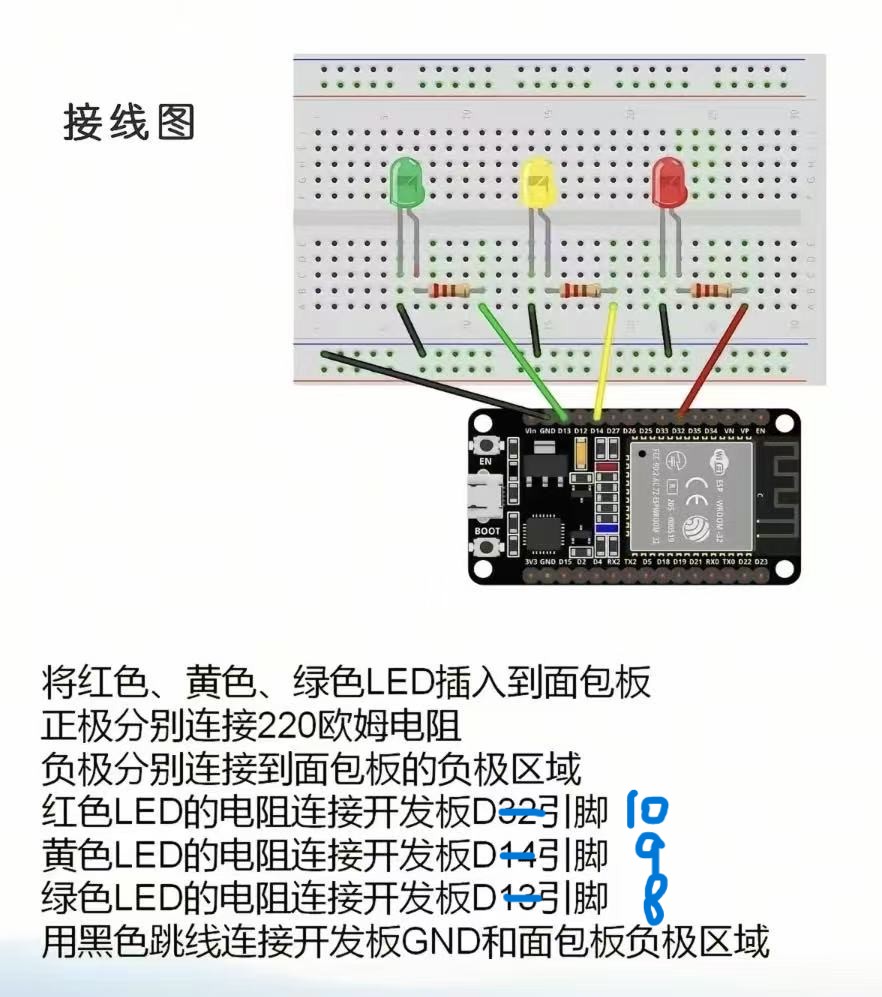

通过代码，选择正确的引脚，接线图也要通过代码来接上10，9，8在ardiuno板上都有对应的位置，链接好之后上传就可以得到实验成果，如下：

上面就是红绿灯模型的全部过程，我来将一些小组遇到的问题

1.首先是代码方面，我们有很多时候漏写代码 （通过豆包等AI工具就可以找出问题）AI是一个非常方便的工具，所以遇到大部分问题都是可以通过AI来解决

2.其次就是面包板链接，我本人遇到的就是正负极接反的问题，我通过询问队友才发现

3.最后就是ardiuno板的引脚接错导致不亮，认真检查就可以避免这类问题
