本文旨在让不了解Elasticsearch的小白对其有一个基本认识。下文中将称Elasticsearch为ES。

一、具有完整搜索功能的最小单元segmengt

1、倒排索引inverted index：

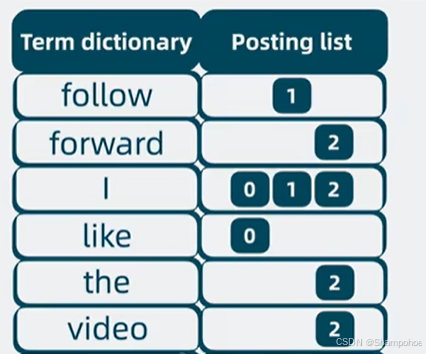

        当你把文档导入ES时，ES会对文档进行“分词”操作，分词后的每个称为“词项”term。ES会对词项进行索引建立，将词项与文档id对应起来。其中term按字典序排列好，叫term dictionary，文档id叫posting list，这个搜索结构就是倒排索引inverted index（图1-1）。

图1-1

2、字典序 term index：

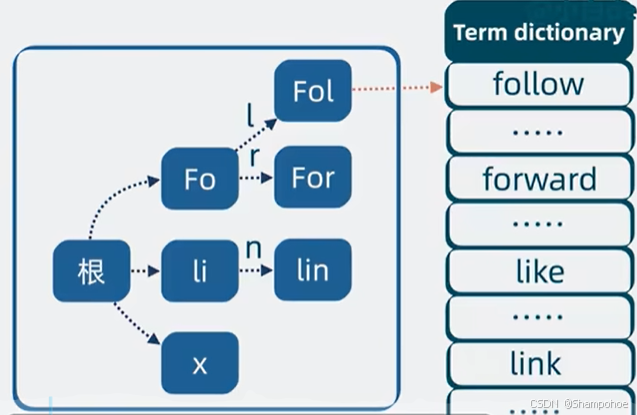

        由于term dictionary数据量很大，所以放在磁盘中。但是查询磁盘的访问速度是很慢的，所以优化的地方在运用term index。它是一种前缀树（目录树），每个节点都记录了该词在磁盘中的偏移量，从而快速找到term在磁盘中的位置（图1-2）。

图1-2

3、存储文档stored fields：

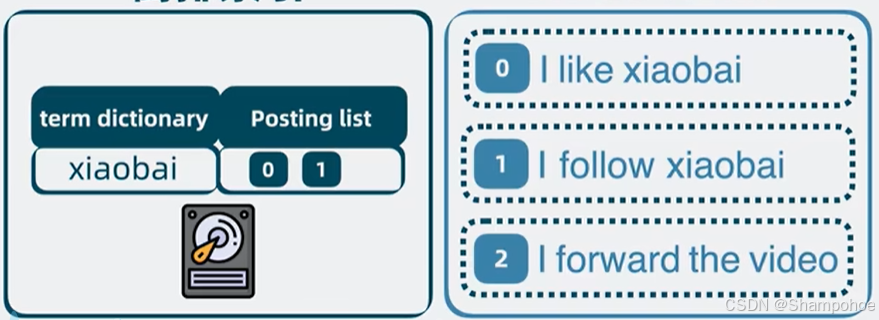

        找到文档id后，还需要通过文档id找到文档内容本身才能够吧内容返回给用户。其中用到stored fields，他是一种行式存储结构。

图1-3

4、排序字段doc values：

        doc values是列式存储结构，存的是文档的排序字段。当需要对文档进行排序时，将这些字段全部取出来即可，不用重新便利文档来进行排序。

5、Segment——具有完整搜索功能的最小单元：

        segment聚合了Inverted Index、Term index、Stored Fields和Doc Values，是具有具有完整搜索功能的最小单元（图1-4）。

Inverted Index

Term index

Stored Fields

Doc Values

图1-4 segment的组合

二、架构细节，查询写入过程

1、lucene与segment：

        多个文档写入ES，其构成了segment。segment是不可变的，一旦数据写入就不可删除。（注：若想修改文档，只能需要重建索引或者进行替换，若是替换，则会将旧文档标记为删除，ES后台会清理这些文档）。

        随着文档增多，segment的数量也增多，文件句柄会被耗尽。ES可以合并多个小segment为大segmengt，控制文件数量。这些segment会构成一个lucene，即单机文本检索库（图2-1）。

segment

segment

segment

图2-1 lucene 单机文本检索库

2、ES作为怎么利用lucene实现高性能、高扩展、高可用

（1）多lucene结构    根据读写内容的不同，将请求路由到不同的lucene，降低单机lucene的读写压力（图2-2）。此外，lucene内也可以拆分成多个shard分片，每个shard分片就是一个独立的lucene库（图2-3）。

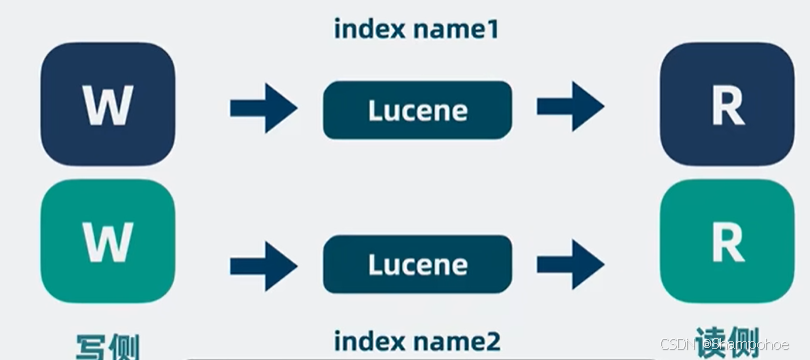

图2-2 根据类容区分为不同的index name

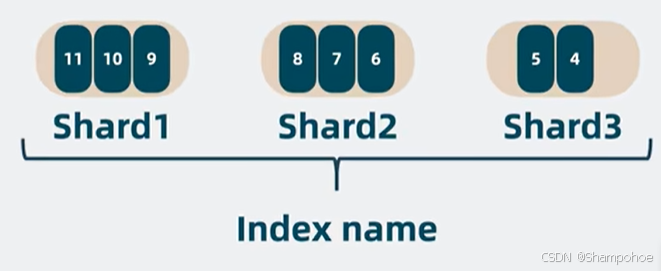

图2-3 lucene拆分为多个shard分片

（2）多机器部署    每台基础内部有单个或多个shard分片，这些机器成为DataNode。

（3）shard分片副本    为了解决单机node宕机导致的数据不可用问题，可以将shard的数据设置多个副本，分配在不同的node中，避免此问题。主分片负责读写，并将数据同步给副本分片，在主分片挂了的时候副本分片可以充当主分片角色。

（4）Node的不同角色     Master Node负责管理、Data Node负责存储数据、Coordinate Node（协调节点）负责客户查询请求。

（5）去中心化     多Node的选主（利用类似zookeeper的注册中心，或者用raft算法选主）

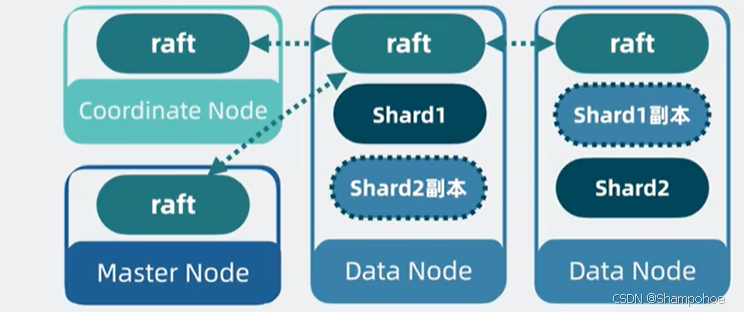

图2-4 ElasticSearch

3、写入和读取的操作流程

写入操作：

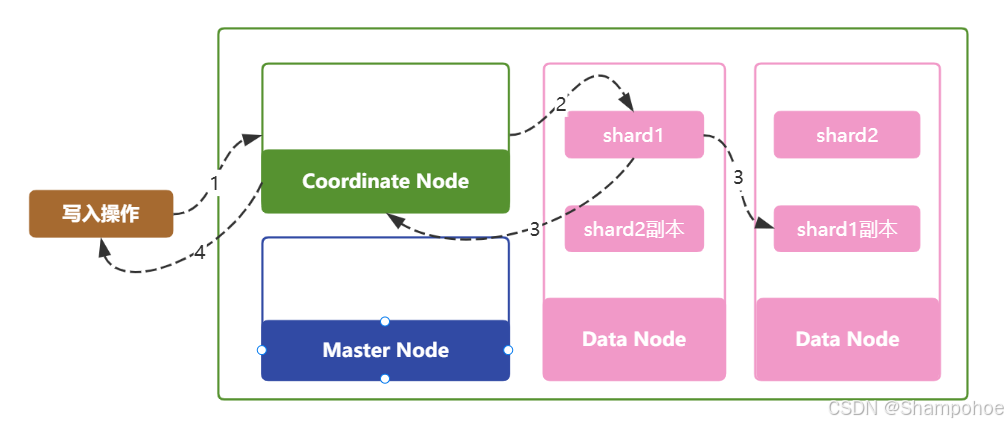

图2-5 写入操作

读取操作：分为query phase 和fetch phase两阶段

1、query phase：获取文档id，排序信息，并将结果返回给coordinate node

图2-6 query phase

1、fetch phase：coordinate node根据拿到的数据进行排序聚合，舍弃不需要的数据，并根据文档id进行数据查询，再把结果返回给客户端。

图2-7 fetch phase

部分图片来源出处：b站小白debug
