引言

霍夫变换（Hough Transform）是一种常用于图像处理和计算机视觉中的特征提取技术，主要用于检测特定形状，如直线、圆和椭圆等。
本文基于Python语言，记录了本人霍夫变换直线检测的学习步骤。

原理介绍

霍夫变换（Hough Transform）是一种基于参数空间投票的图像处理方法，在直线检测中，霍夫变换的核心思想是将图像中的点从笛卡尔空间映射到霍夫空间，并通过累积投票的方式来找到直线。

1 数据准备

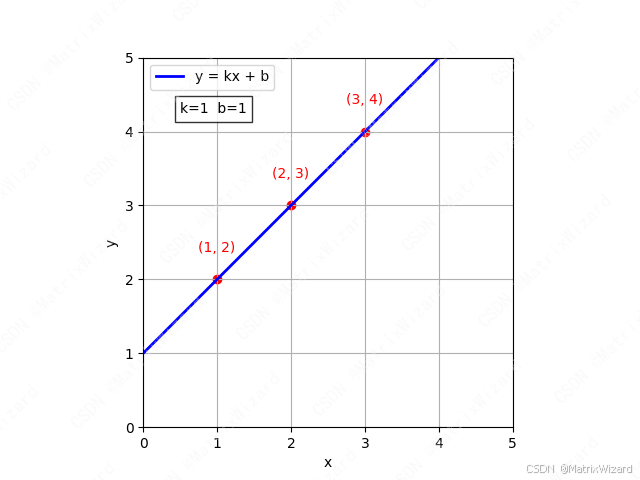

在笛卡尔坐标系内可以用$y=kx+b$表达式来表示一条直线。我们首先绘制一条$k=1$，$b=1$的直线，即$y=x+1$。
同时，我们在直线上选取三个点$(x_1,y_1)$，$(x_2,y_2)$，$(x_3,y_3)$，三个点的坐标分别为$(1,2)$，$(2,3)$，$(3,4)$。
下面我们就使用霍夫变换来检测这条直线。

2 空间变换

霍夫变换中最重要的思想就是将笛卡尔空间内的点转到霍夫空间，其中霍夫空间是指的一种参数空间的概念。
针对直线表达式$y=kx+b$，在笛卡尔空间内认为是描述因变量y随着自变量x变化而变化的关系式。
现在我们对直线进行空间变换，将笛卡尔空间转为参数空间。变换的过程就是将原本的x轴替换为k轴，原本的y轴替换为b轴，即在参数空间内，我们希望描述的是因变量b随着自变量k的变化而变化的情况。
下面是进行空间变换的步骤：

• 等式变换
  首先，将等式$y=kx+b$变换成$b=-xk+y$，记住，我们现在的因变量是b，自变量是k。
• 带入坐标点
  其次，将某个坐标点带入变化后的公式。例如，将点$(1,2)$带入$b=-xk+y$，得到$b=-k+2$，我们就在参数空间内得到了一条直线表达式。由此可以得出，笛卡尔坐标系内的一个点，在当前的参数空间内表现形式是一条直线。
• 绘制参数空间

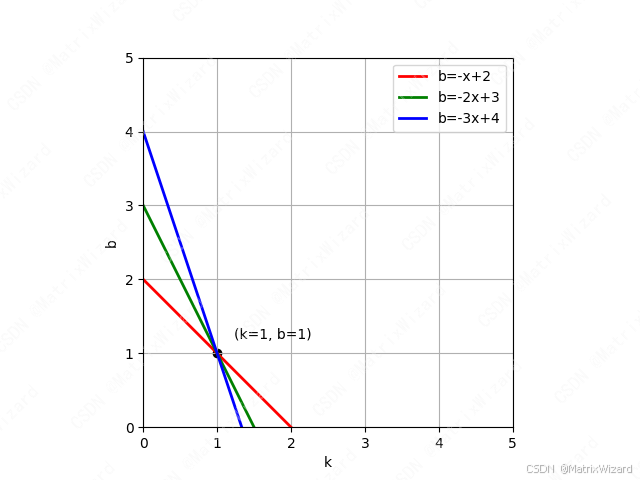

  现在，我们将$(1,2)$，$(2,3)$，$(3,4)$这三个点依次表示在参数空间内，就可以得到下图。


分析上图，$(1,2)$，$(2,3)$，$(3,4)$这三个点转换后的形成了三条直线，且都经过同一个点$(1,1)$，而这个$(1,1)$点恰巧表示的是笛卡尔坐标系内$y=x+1$这条直线的斜率$k$和截距$b$。
由此可以得出，在k-b参数空间内的一个点代表了笛卡尔空间内的一条线，k-b参数空间内的一条线代表了笛卡尔空间内的一个点。
基于上述理论，如果我们希望找出二值图像中的直线，可以先将图像中的每个点映射到参数空间，然后在参数空间中寻找相交点，若这个相交点经过的直线越多，则在图像中越可能是直线。

3 参数空间优化

但是，在某些情况下k-b参数空间存在弊端，如我在笛卡尔空间内的直线垂直于x轴（例如直线$x=2$），此时k值无穷大，在k-b参数空间内难以映射。
此使就需要将直角坐标系内的直线转用极坐标表示，将k-b参数空间转为ρ-θ参数空间。

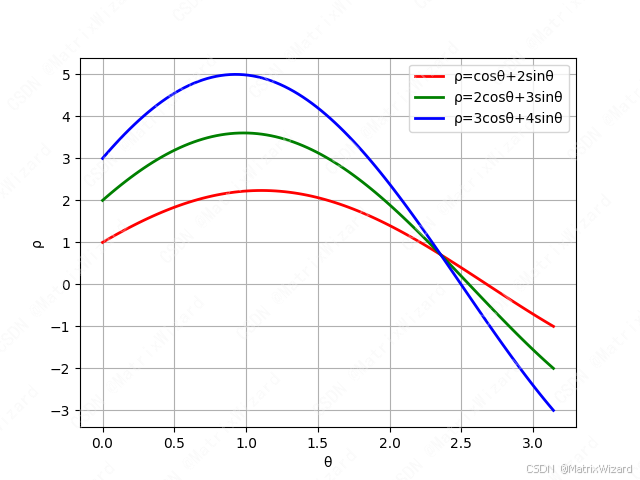

在极坐标系内$\rho =cos\theta \ast x+sin\theta \ast y$表示一条直线，此时的因变量是ρ，自变量是θ。同理，我们将$(1,2)$，$(2,3)$，$(3,4)$三个坐标点带入式内，并在ρ-θ参数空间内绘制曲线，它们也表现出经过同一点的特征。

代码实现

接下来我们使用cv2的相关接口来实现图像的直线检测。
运行环境：python=3.10 opencv-python=4.11.0.86

• 边缘检测

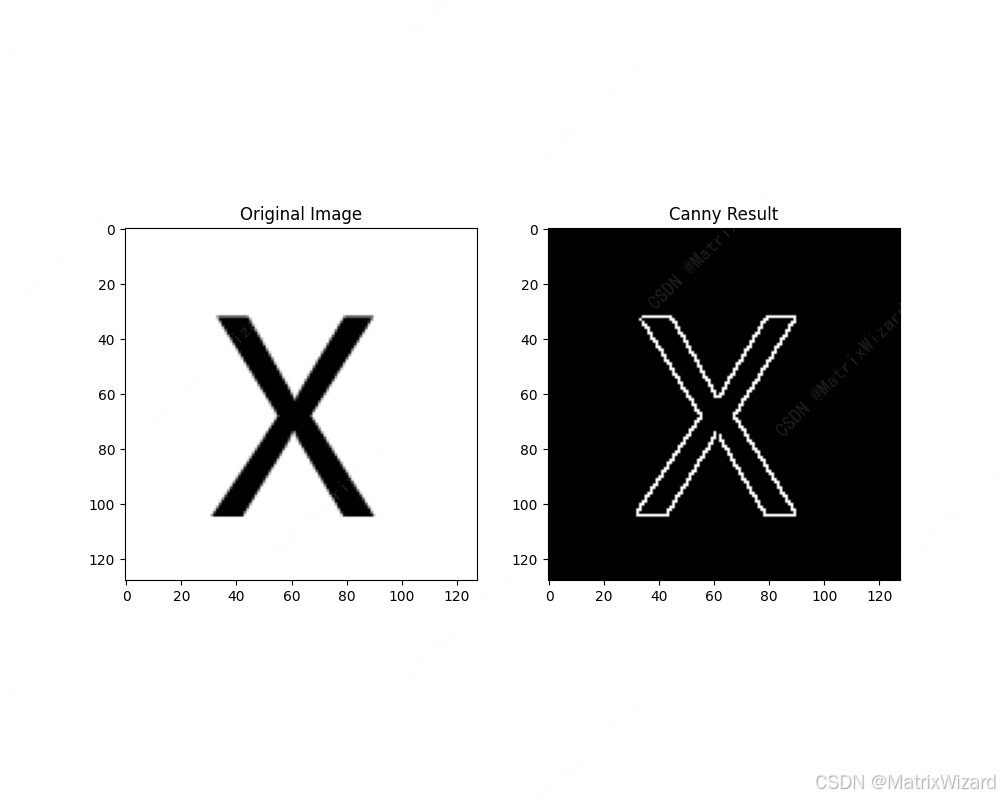

  霍夫直线检测算法的输入需为一个二值图像，因此首先需要对图像进行预处理。我们采用Canny边缘检测获取图像的边缘信息。
  代码如下：

	# 读取图片
    in_path = './X.png'
    img = cv2.imread(in_path)
    gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
    # 边缘检测
    edge = cv2.Canny(gray, 50, 150)
	# 展示结果
    fig, ax = plt.subplots(nrows=1, ncols=2, figsize=(10, 8), dpi=100)
    ax[0].imshow(gray, cmap='gray')
    ax[0].set_title('Original Image')
    ax[1].imshow(edge, cmap='gray')
    ax[1].set_title('Canny Result')
    plt.show()

• 直线检测

	# 霍夫直线检测
    lines = cv2.HoughLines(edge, 1, np.pi / 180, 55)

cv2.HoughLines(img, rho, theta, threshold)
rho参数：表示 rho 的分辨率，即直线搜索时的距离精度，单位为像素。rho=1表示以1像素为单位进行搜索。
theta参数：表示 theta 的分辨率，即直线搜索时的角度精度，单位为弧度。np.pi/180 表示以1度为单位进行搜索。
threshold参数：表示在霍夫空间内线相交的次数阈值，大于该阈值的直线会被保留为结果。

在直线检测过程中，内部确实会创建一个以ρ和θ为轴的二维数组，其具体步骤如下
（1）初始化累加器: 先创建一个所有元素都初始化为0的二维数组。数组的大小由ρ的最大值和θ的范围确定。每个单元格代表了在特定的ρ和 θ值下直线出现的“票数”。
（2）对于图像中的每一个非零像素点（即边缘检测后的有效点），算法会遍历所有可能的θ值，根据直线方程$\rho =cos\theta \ast x+sin\theta \ast y$ 计算对应的ρ，这里x和y是该像素点的坐标。
（3）对于计算得到的每一对 (ρ,θ) ，增加相应累加器单元格中的值（即“投票”）。这意味着对于图像中的每个点，它所能构成的所有直线在累加器中对应的 (ρ,θ) 单元格的票数都会增加。
（4） 经过上述步骤后，累加器中票数高于某个阈值的，对应的直线就被认为是图像中实际存在的直线。这些被选中的 (ρ,θ)对就是最终检测到的直线参数。
图像的检测结果如下：

小结

总结来说，霍夫变换直线检测是计算机视觉中的一项基础且有力的技术，适用于多种场景，如道路检测、建筑物轮廓提取等。掌握它不仅能够增强我们对图像处理技术的理解，也能够为解决复杂的视觉识别问题提供支持。希望本教程能帮助你更好地理解霍夫变换直线检测的原理和方法，为你的项目带来价值。
