fluent轴流风机数值模拟---自己录制（9节视频） 包括：流道抽取、结构网格非、结构网格划分、单流道叶片单元提取、turbo grid结构网格划分、fluent稳态瞬态设置教程、后处理等。

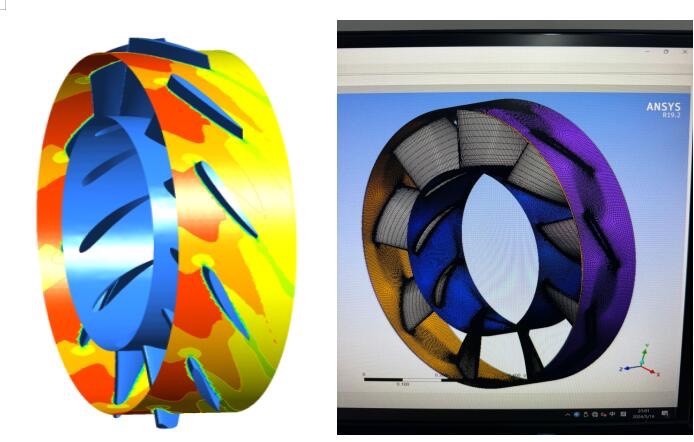

轴流风机数值模拟这事儿，玩过的人都知道流道处理是个技术活。咱们先从几何处理开始，流道抽取阶段最怕遇到曲面断裂。在Workbench里用SpaceClaim切流道的时候，有个快捷操作：按住Alt键框选叶片表面，直接生成流体域边界。这时候容易漏掉轮毂和机匣的连接处，建议用下面这个脚本检查流道完整性：

/prep7
asel,s,loc,z,0,0.1  !检查Z方向微小区域
aplot
allsel

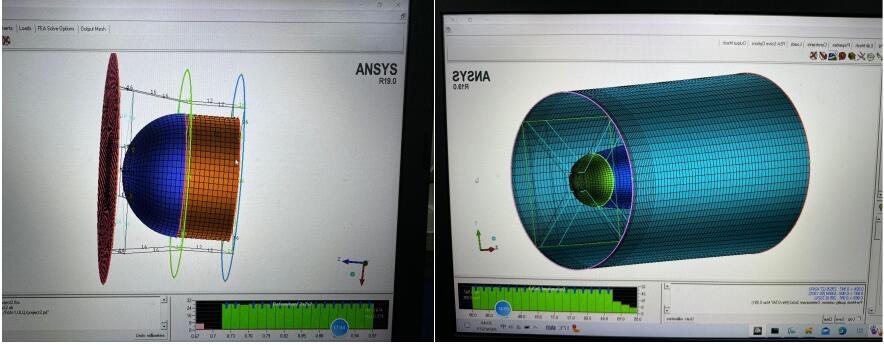

结构网格和非结构网格的抉择直接关系到计算效率。对于规则流道，Turbo Grid的结构化网格生成速度快得离谱。但遇到复杂端壁造型，ICEM的非结构网格反而更省心。注意叶尖间隙区域的网格密度设置，这个参数翻车率极高：

/mesh/turbogrid/auto-mesh
 blade-to-blade elements: 50
 spanwise elements: 35  !叶高方向至少35层
 tip clearance layers: 5  !叶顶间隙必须单独加密

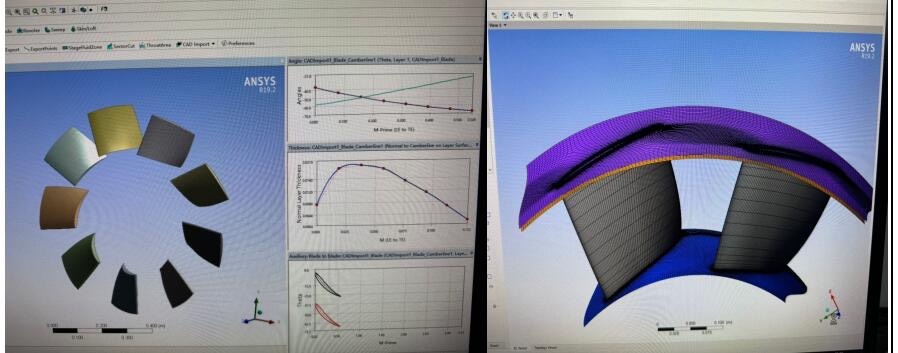

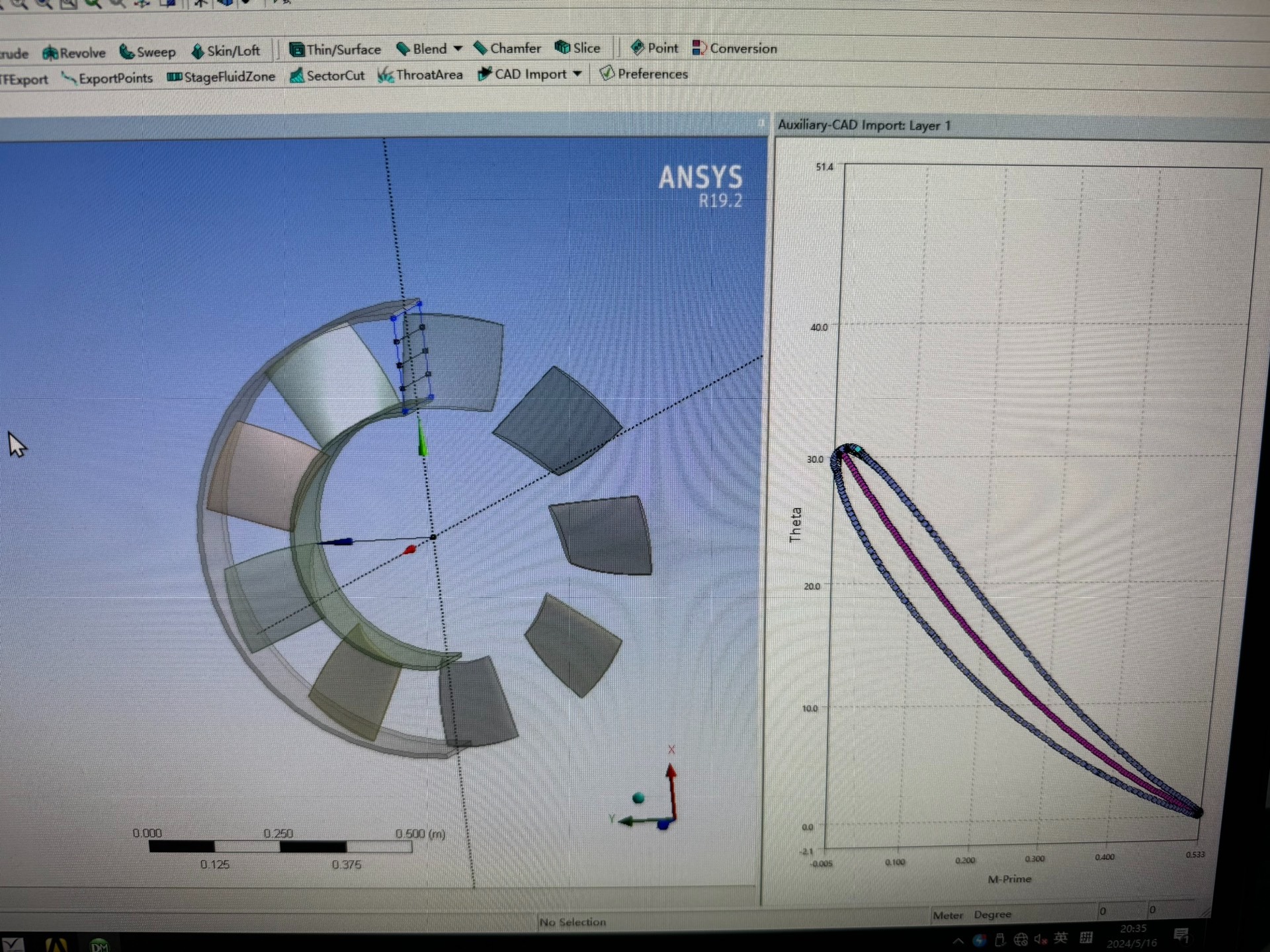

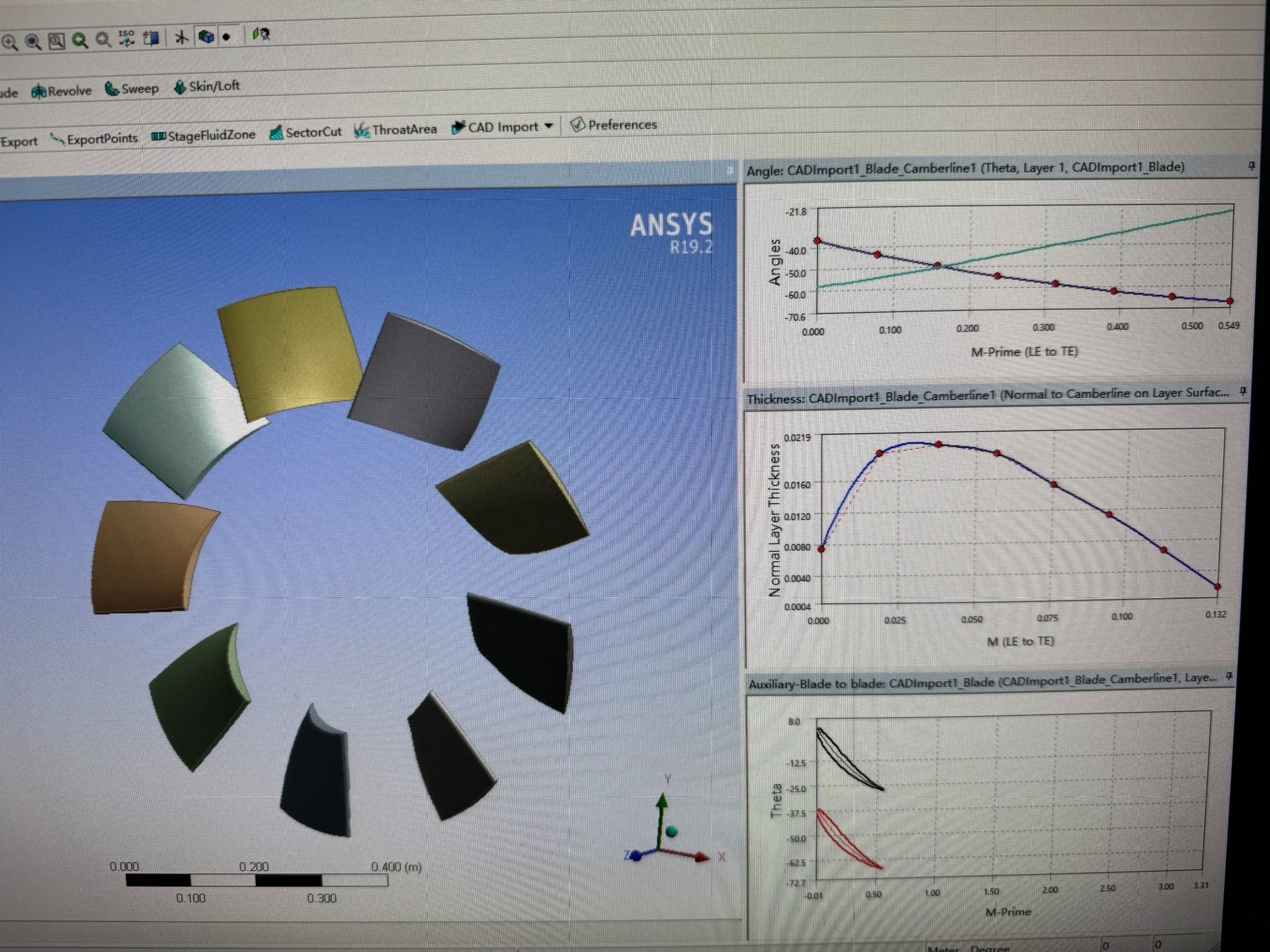

单流道模型提取是个骚操作，利用旋转周期性可以砍掉80%的计算量。在DesignModeler里用Body Split切出单个流道时，切记角度参数要用360/叶片数±0.1度。见过有人直接整除导致周期面错位，Fluent里疯狂报错。

瞬态模拟启动前，先拿稳态结果当初始值能省不少时间。MRF方法设置有个隐藏技巧——旋转域不要贴着叶片，前后延伸1-2倍弦长。Fluent里设置周期性边界时，这个UDF能自动匹配相位角：

DEFINE_PROFILE(periodic_pressure, thread, index)
{
 real theta = CURRENT_TIME * rpm * 6.283 / 60.0;
 begin_f_loop(f, thread)
 {
  real x[ND_ND];
  real phi = atan2(x[1], x[0]) * 180.0 / PI;
  F_PROFILE(f, thread, index) = pref + 0.5*rho*(omega*r)^2*(phi - theta);
 }
 end_f_loop(f, thread)
}

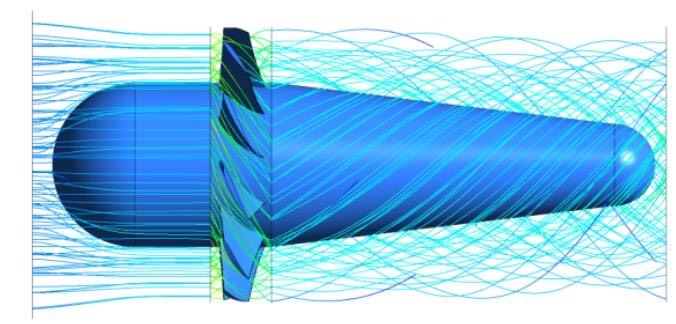

后处理阶段别只会看压力云图，用这个Tecplot宏批量输出截面流线：

$!EXTENDEDCOMMAND
  COMMANDPROCESSORID = 'CFD Post'
  COMMAND = 'Export Format = PNG\nExport Dest = "D:\\results\\"'

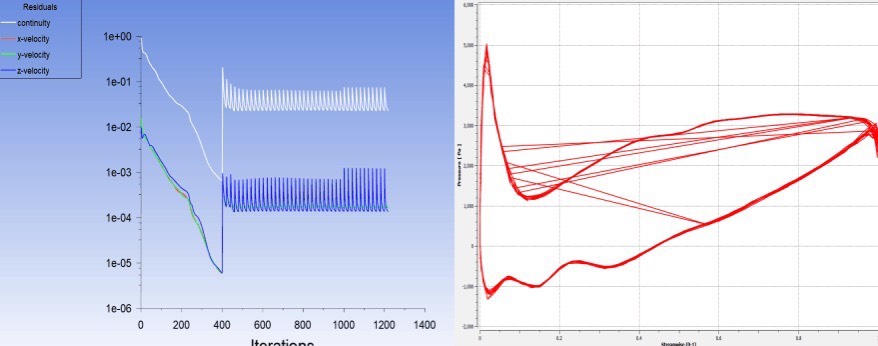

遇到过最坑爹的问题是瞬态计算的扭矩震荡，后来发现是时间步长没匹配叶片通过频率。有个黄金准则：时间步长要保证叶片旋转1°所需时间。比如1200rpm的叶轮，时间步长设成(60/1200)/360≈0.000138秒。

最后说个血泪教训：保存Case文件时务必勾选"Binary Files"，否则20万网格的cas文件能撑爆硬盘。见过有人用ASCII格式存了50G的案例，加载时Fluent直接闪退，那场面简直酸爽。
