简介

在计算机视觉的点云处理中，外点（错误数据或野值点）是直线拟合的“天敌”——普通最小二乘法会被这些离群点带偏，得出完全错误的结果。而RANSAC（随机抽样一致性）正是解决这个问题的“神器”：它通过随机采样+内点统计的策略，能在90%以上外点的情况下，依然准确拟合出目标直线。本文将从原理讲起，拆解RANSAC的迭代逻辑，推导迭代次数的计算方法，并给出Python+OpenCV的完整实现代码。

一、RANSAC的核心思想

RANSAC的逻辑非常“接地气”，本质是用“多数人的共识”排除“少数杂音”：

1. 从点云中随机选2个点（直线需要至少2个点定义），画一条直线；
2. 统计所有点中距离这条直线小于阈值t的点（这些点是“内点”，代表“共识”）；
3. 重复上述过程N次，选出内点数量最多的那条直线；
4. 用这组内点重新拟合最终的直线（优化参数，避免随机采样的误差）。

一句话总结：随机试错，选最符合多数点的模型。

二、RANSAC直线拟合的算法流程

我们把上述思想拆解为4个可执行的步骤（保持原论文的核心逻辑）：

1. 随机采样

从点集中随机选取2个不重复的点（记为P₁、P₂），用这两个点计算直线方程：直线的一般式为 (Ax + By + C = 0)，其中：

• (A = y₂ - y₁)
• (B = x₁ - x₂)
• (C = x₂y₁ - x₁y₂)

2. 内点判断

用预设的距离阈值t（比如10像素），遍历所有点，计算点到直线的距离：[ \text{distance} = \frac{|Ax + By + C|}{\sqrt{A² + B²}} ]若距离≤t，则该点为内点；否则为外点。

3. 迭代统计

重复步骤1-2，记录每次迭代的内点数量和内点列表。

4. 最终拟合

在所有迭代结果中，选择内点数量最多的那组内点，用最小二乘法重新拟合直线（这一步是关键——随机选的2个点可能有误差，用内点集重新拟合能得到更准确的参数）。

三、迭代次数N：怎么算才合理？

RANSAC的迭代次数N直接影响结果的准确性和效率：太少会漏掉“全内点”的样本，太多会浪费计算资源。

公式推导（原论文结论）

要保证有z的概率（比如99%）抽到至少一个全内点的样本，需要迭代的次数N满足：$$N=\frac{\log (1-z)}{\log (1-w^n)}$$

其中：

• (z)：置信度（Confidence）——我们希望有多大的概率得到正确结果（通常设为99%，即z=0.99）；
• (w)：内点比例（Inlier Ratio）——点集中内点占总点的比例（初始可设小值，比如0.1，迭代中可更新）；
• (n)：模型所需最少样本数（直线拟合需要2个点，故n=2）。

举例说明

假设我们设 (z=0.99)（99%置信度）、(w=0.1)（10%内点比例）、(n=2)，则：$$N=\frac{\log (1-0.99)}{\log (1-0.1^2)}=\frac{\log (0.01)}{\log (0.99)}\approx 460$$即需要迭代约460次，才能保证99%的概率抽到至少一个全内点的样本。

四、Python+OpenCV实现RANSAC直线拟合

下面我们将原C++代码1:1转换为Python，保持逻辑一致，同时优化可读性。

1. 依赖库导入

首先安装OpenCV（pip install opencv-python），然后导入必要的库：

import cv2
import random
import math
from typing import List, Tuple, Set
import numpy as np

2. 核心函数实现

（1）随机采样：避免重复选点

def get_sample(point_count: int, sampled_pairs: Set[Tuple[int, int]]) -> Tuple[int, int]:
    """
    从点集中随机选取两个不重复的点，避免重复采样
    :param point_count: 点集的大小
    :param sampled_pairs: 已采样的点对（避免重复）
    :return: 两个点的索引（小索引在前）
    """
    while True:
        # 随机选两个不同的点
        idx1, idx2 = random.sample(range(point_count), 2)
        # 固定顺序（小索引在前），避免重复（比如(1,2)和(2,1)视为同一对）
        pair = tuple(sorted((idx1, idx2)))
        if pair not in sampled_pairs:
            sampled_pairs.add(pair)
            return idx1, idx2

（2）直线拟合：用OpenCV计算直线参数

def line_fit(points: List[Tuple[float, float]]) -> Tuple[float, float, float]:
    """
    用OpenCV拟合直线，返回直线的一般式参数（A, B, C）
    :param points: 输入点集，格式为[(x1, y1), (x2, y2), ...]
    :return: 直线参数 (A, B, C)，满足 Ax + By + C = 0
    """
    # 将点转换为numpy数组格式
    points_array = np.array(points, dtype=np.float32)

    # cv2.fitLine返回直线的方向向量和中点
    # 参数说明：DIST_L2（欧氏距离）、0（没有拟合参数）、1e-2（迭代精度）
    line = cv2.fitLine(points_array, cv2.DIST_L2, 0, 1e-2, 1e-2)
    # 提取方向向量 (v_x, v_y) 和中点 (x0, y0)
    v_x, v_y, x0, y0 = line[0][0], line[1][0], line[2][0], line[3][0]
    # 转换为一般式 Ax + By + C = 0
    A = v_y
    B = -v_x
    C = v_x * y0 - v_y * x0
    return A, B, C

（3）可视化：显示点云与直线

def show_result(
        all_points: List[Tuple[float, float]],
        inlier_points: List[Tuple[float, float]],
        sample_points: List[Tuple[float, float]],
        window_size: int = 500,
        A: float = 0.0,
        B: float = 0.0,
        C: float = 0.0
):
    """
    可视化点云、直线、内点和采样点
    :param all_points: 所有点（红色）
    :param inlier_points: 内点（蓝色）
    :param sample_points: 当前采样点（绿色）
    :param window_size: 窗口大小（默认500x500）
    :param A, B, C: 直线一般式参数
    """
    # 创建白色背景的画布
    img = np.ones((window_size, window_size, 3), dtype=np.uint8) * 255

    # 绘制所有点（红色，半径5）
    for p in all_points:
        x, y = p
        if 0 <= x < window_size and 0 <= y < window_size:
            cv2.circle(img, (int(x), int(y)), 5, (0, 0, 255), -1)  # BGR格式，红色是(0,0,255)

    # 绘制直线（黑色，线宽2）
    if A != 0 or B != 0:
        # 计算直线在窗口边界的两个端点
        points_on_border = []

        # 检查与四条边的交点
        # 与左边界相交 (x=0)
        if B != 0:
            y_left = -C / B
            if 0 <= y_left < window_size:
                points_on_border.append((0, int(y_left)))

        # 与右边界相交 (x=window_size-1)
        if B != 0:
            y_right = -(A * (window_size - 1) + C) / B
            if 0 <= y_right < window_size:
                points_on_border.append((window_size - 1, int(y_right)))

        # 与上边界相交 (y=0)
        if A != 0:
            x_top = -C / A
            if 0 <= x_top < window_size:
                points_on_border.append((int(x_top), 0))

        # 与下边界相交 (y=window_size-1)
        if A != 0:
            x_bottom = -(B * (window_size - 1) + C) / A
            if 0 <= x_bottom < window_size:
                points_on_border.append((int(x_bottom), window_size - 1))

        # 如果找到两个交点，绘制直线
        if len(points_on_border) >= 2:
            cv2.line(img, points_on_border[0], points_on_border[1], (0, 0, 0), 2, cv2.LINE_AA)

    # 绘制内点（蓝色，半径5）
    for p in inlier_points:
        x, y = p
        if 0 <= x < window_size and 0 <= y < window_size:
            cv2.circle(img, (int(x), int(y)), 5, (255, 0, 0), -1)

    # 绘制采样点（绿色，半径5）
    for p in sample_points:
        x, y = p
        if 0 <= x < window_size and 0 <= y < window_size:
            cv2.circle(img, (int(x), int(y)), 5, (0, 255, 0), -1)

    # 显示结果
    cv2.imshow("RANSAC Line Fit", img)
    cv2.waitKey(500)  # 显示500ms

（4）RANSAC主函数：执行迭代与优化

def ransac_line_fit(
        points: List[Tuple[float, float]],
        inlier_threshold: float = 10.0,
        inlier_indices: List[int] = None
):
    """
    RANSAC直线拟合主函数
    :param points: 输入点集，格式为[(x1, y1), (x2, y2), ...]
    :param inlier_threshold: 内点距离阈值（默认10像素）
    :param inlier_indices: 输出参数，存储最优内点的索引
    """
    # 参数校验
    if len(points) <= 2:
        print("点集太小，无法拟合直线")
        return
    if inlier_threshold < 1e-6:
        print("阈值太小，请设置合理值")
        return

    # 初始化变量
    max_inlier_count = 0  # 最大内点数量
    best_inlier_mask = [0] * len(points)  # 最优内点掩码（0=外点，1=内点）
    sampled_pairs: Set[Tuple[int, int]] = set()  # 已采样的点对
    iterate_num = 500  # 初始迭代次数（可根据公式动态调整）
    sample_count = 0  # 当前迭代次数

    # 主迭代循环
    while sample_count < iterate_num:
        # 1. 随机采样两个点
        idx1, idx2 = get_sample(len(points), sampled_pairs)
        p1, p2 = points[idx1], points[idx2]

        # 2. 拟合当前直线
        current_A, current_B, current_C = line_fit([p1, p2])

        # 3. 统计内点
        current_inlier_mask = [0] * len(points)
        current_inlier_count = 0
        current_inliers = []

        for i, p in enumerate(points):
            x, y = p
            # 计算点到直线的距离
            distance = abs(current_A * x + current_B * y + current_C) / math.hypot(current_A, current_B)
            if distance < inlier_threshold:
                current_inlier_mask[i] = 1
                current_inlier_count += 1
                current_inliers.append(p)

        # 4. 更新最优结果
        if current_inlier_count > max_inlier_count:
            max_inlier_count = current_inlier_count
            best_inlier_mask = current_inlier_mask.copy()

        # 5. 动态调整迭代次数（根据当前内点比例）
        if current_inlier_count > 0:
            w = current_inlier_count / len(points)  # 当前内点比例
            z = 0.99  # 99%置信度
            n = 2  # 直线需要2个点
            # 用公式计算所需迭代次数
            new_iterate_num = math.log(1 - z) / math.log(1 - w ** n)
            iterate_num = max(iterate_num, int(new_iterate_num))  # 取较大值

        # 6. 可视化当前迭代结果
        show_result(points, current_inliers, [p1, p2], 500, current_A, current_B, current_C)

        sample_count += 1
        print(f"迭代 {sample_count}/{iterate_num}, 当前内点: {current_inlier_count}, 最佳内点: {max_inlier_count}")

    # 7. 输出最优内点索引
    if inlier_indices is not None:
        inlier_indices.clear()
        inlier_indices.extend([i for i, val in enumerate(best_inlier_mask) if val == 1])

    # 8. 用最优内点重新拟合最终直线
    best_inliers = [points[i] for i, val in enumerate(best_inlier_mask) if val == 1]
    if len(best_inliers) > 1:  # 至少需要2个点才能拟合直线
        final_A, final_B, final_C = line_fit(best_inliers)
        print(f"最终直线参数：A={final_A:.2f}, B={final_B:.2f}, C={final_C:.2f}")
        print(f"最终内点数量：{len(best_inliers)}/{len(points)}")
        # 显示最终结果
        show_result(points, best_inliers, [], 500, final_A, final_B, final_C)
    else:
        print("未找到足够的内点来拟合直线")

3. 测试：生成带噪声的点云

def generate_test_points() -> List[Tuple[float, float]]:
    """
    生成带噪声的测试点云（模拟真实场景中的外点）
    :return: 点集，格式为[(x1, y1), (x2, y2), ...]
    """
    # 真实直线：y = (-A*x - C)/B，其中A=1, B=2, C=-800
    A_real, B_real, C_real = 1.0, 2.0, -800.0
    points = []

    # 固定随机种子，结果可复现
    random.seed(42)

    for i in range(50):
        # 生成x坐标（0~499）
        x = random.randint(0, 499)
        # 计算真实y坐标
        y = (-A_real * x - C_real) / B_real
        # 给奇数点加噪声（模拟外点）
        if i % 2 != 0:
            x += random.gauss(0, 10)  # x方向噪声（标准差10）
            y += random.gauss(0, 50)  # y方向噪声（标准差50）
        points.append((float(x), float(y)))

    return points

4. 运行测试

if __name__ == "__main__":
    # 生成测试点云
    test_points = generate_test_points()

    # 执行RANSAC拟合
    inlier_indices = []
    ransac_line_fit(test_points, inlier_threshold=10.0, inlier_indices=inlier_indices)

    # 输出最优内点索引
    print("最优内点索引：", inlier_indices)

    # 保持窗口显示
    print("按任意键关闭窗口...")
    cv2.waitKey(0)
    cv2.destroyAllWindows()

五、结果说明

运行代码后，你会看到：

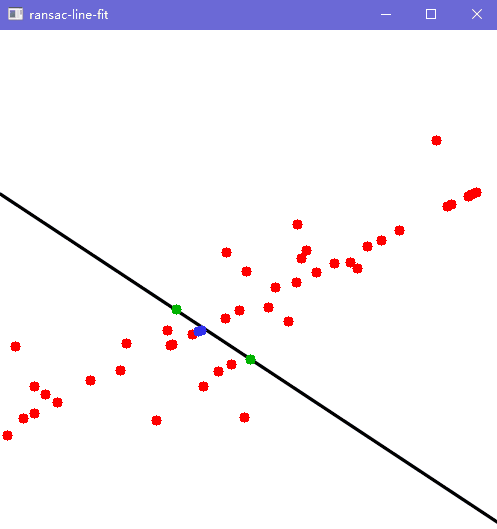

1. 迭代过程可视化：红色点是所有点，绿色点是当前采样点，蓝色点是内点，黑色线是当前直线；
2. 最终结果：红色点是所有点，蓝色点是最优内点集，黑色线是最终拟合的直线。
