Vivado生成简单双端口Block RAM
本文展示了一个简单的Block RAM的生成流程。
·
一、Vivado生成简单双端口Block RAM流程

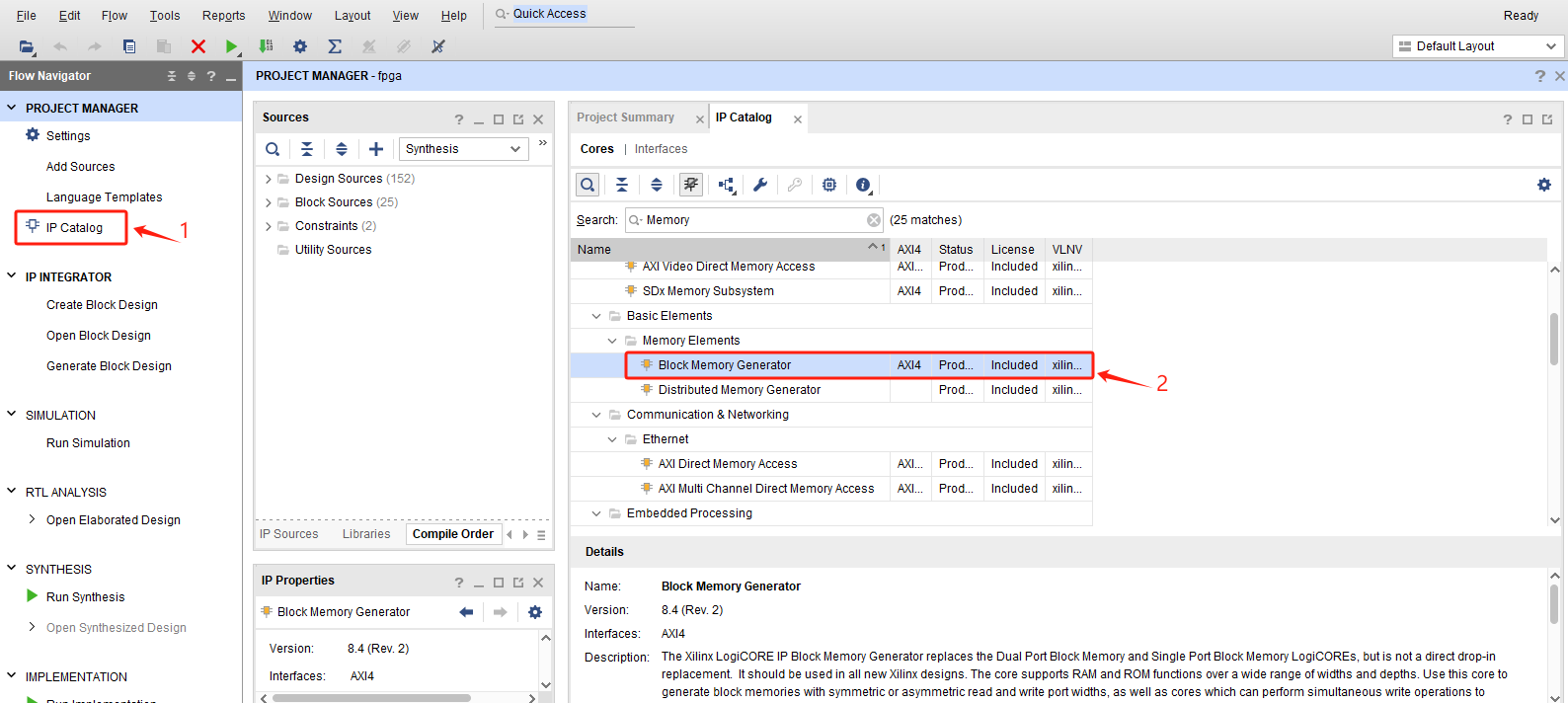

打开Vivado中的IP Catalog，并在搜索框中输入Memory，双击选择“Block Memory Generator”：

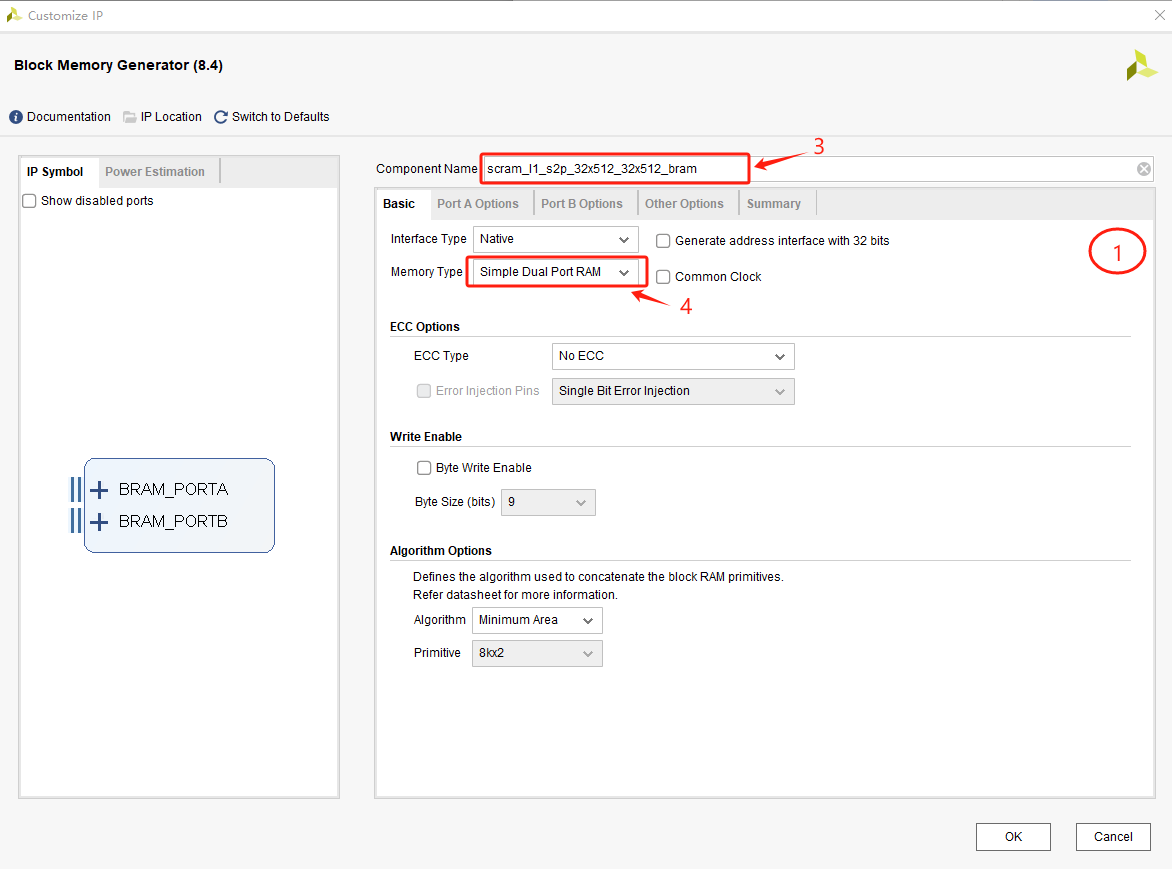

在IP核生成工具的第一个页面，修改组件名为：s2p_32x512_32x512_bram，并将Memory Type改为“Simple Dual Port RAM”，即简单双端口RAM：

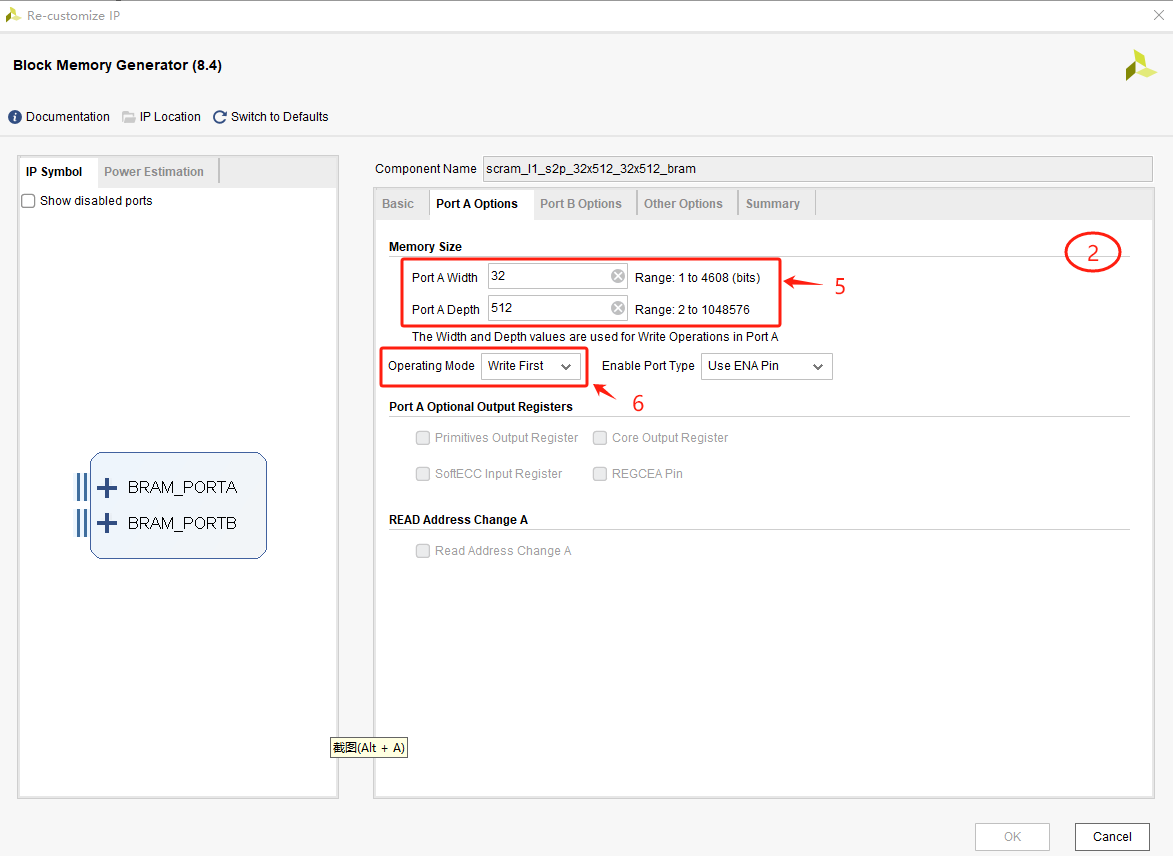

切换到第二个页面，设置双端口RAM的数据位宽与深度，并将Operating Mode改为Write First：

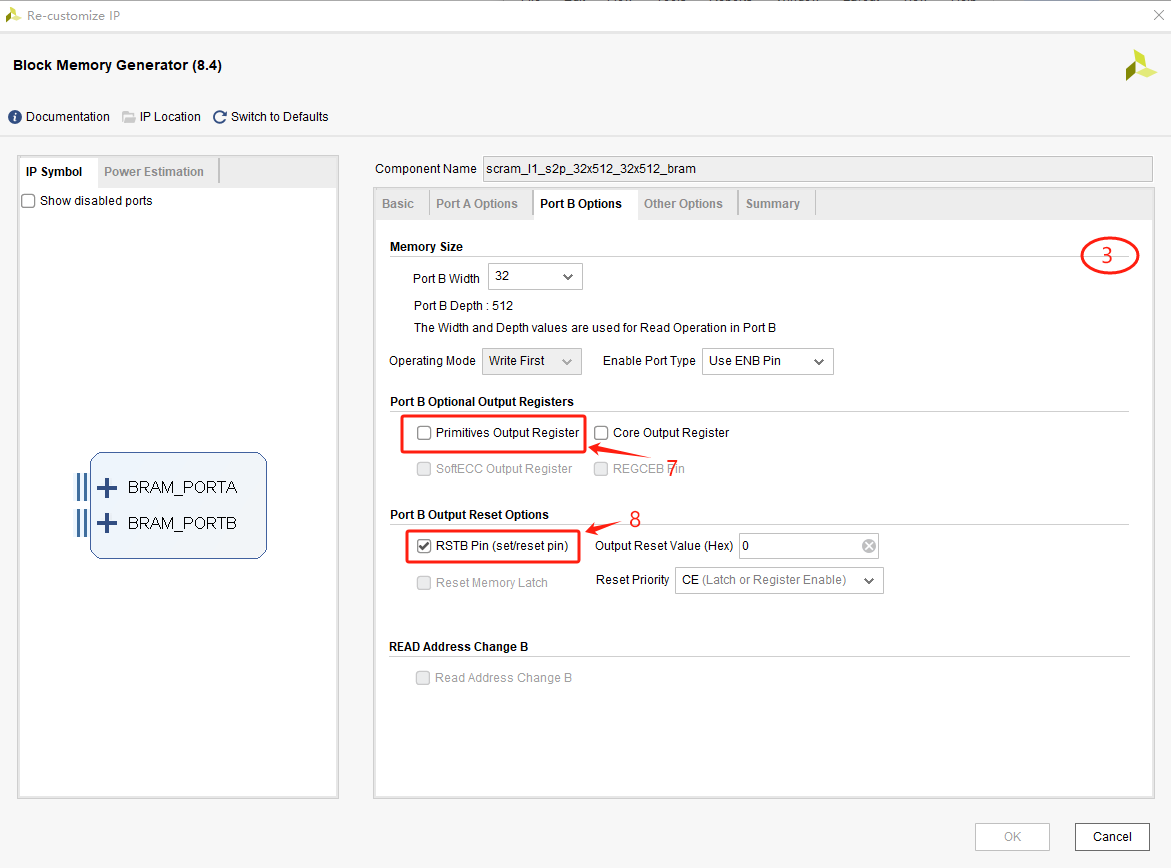

切换到第三个页面，取消Primitives Output Register，并勾选RSTB Pin：

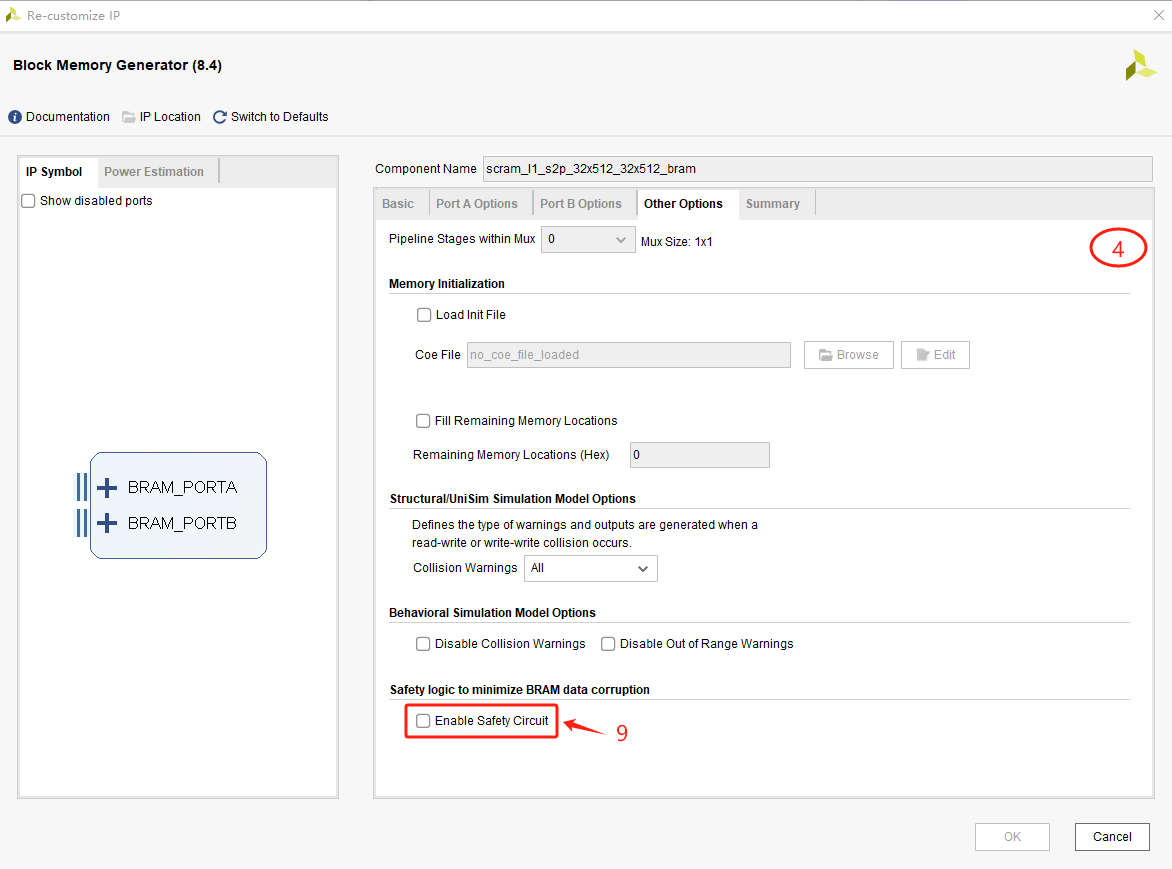

切换到第四个页面，取消Enable Safety Circuit：

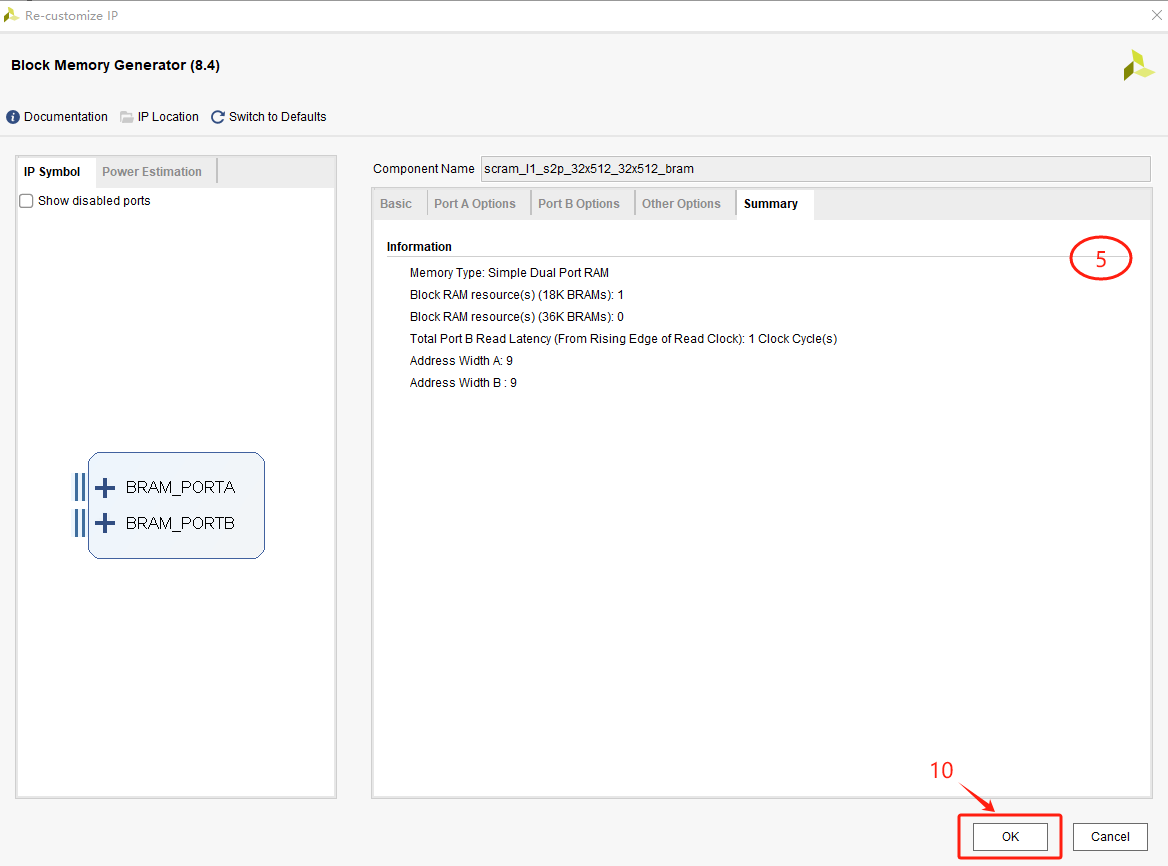

第五个页面是最后页面，点击OK按钮：

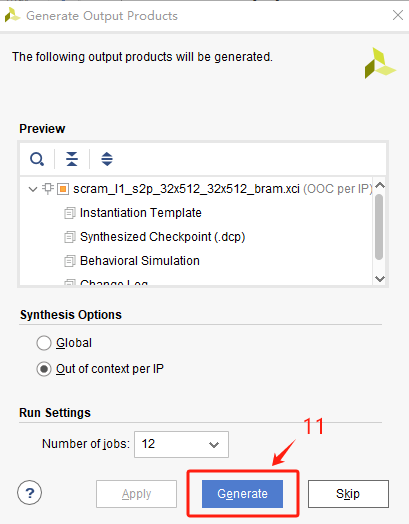

点击Generate按键，生成IP：
大功告成！！！
总结
本文展示了一个简单的Block RAM的生成流程。
