一、图像轮廓

图像轮廓是图像中连通区域的边界线条，它能精准描述物体的形状和结构，是从 “像素” 到 “物体形态” 的重要桥梁。

1、轮廓的核心特性

与边缘的区别：边缘是单个像素级的灰度突变（如边缘检测得到的零散点），而轮廓是连续的、闭合的边界，需要基于连通区域形成。
依赖二值图像：轮廓查找只能在二值图像（只有黑、白两种像素，即 0 和 255）上进行，因为需要明确区分 “前景物体”（通常为白色，像素值 255）和 “背景”（通常为黑色，像素值 0）。
包含形态信息：轮廓自带物体的面积、周长、位置、凹凸性等信息，通过这些信息可进一步分析物体的大小、形状（如圆形、矩形）。

2、轮廓查找的关键参数（以 OpenCV 为例）

在 OpenCV 中，核心函数是 cv2.findContours()，其结果和用法完全依赖两个关键参数，这也是控制轮廓提取效果的核心：

参数类别 关键选项 作用说明
轮廓检索模式 cv2.RETR_EXTERNAL 只提取最外层轮廓，忽略物体内部的空洞轮廓
cv2.RETR_TREE 提取所有轮廓，并建立轮廓间的层级关系（如父子轮廓）
轮廓逼近方法 cv2.CHAIN_APPROX_SIMPLE 压缩轮廓冗余点（如水平 / 垂直线只保留端点），减少内存 占用
cv2.CHAIN_APPROX_NONE 保留轮廓的所有像素点，精度高但内存消耗大

3、轮廓的常用处理操作

找到轮廓后，通过以下操作可进一步挖掘物体形态信息，这也是实际应用中最常用的功能：
1）绘制轮廓：用 cv2.drawContours() 将轮廓画在原图上，方便可视化（如用红色线条标注物体边界）。
2）形态参数计算：
面积：cv2.contourArea(contour)，判断物体大小（如过滤小噪点轮廓）。
周长：cv2.arcLength(contour, closed)，closed=True 表示轮廓是闭合的（如圆形周长）。
3）形状拟合与逼近：
多边形逼近：cv2.approxPolyDP()，将不规则轮廓简化为近似多边形（如把圆形轮廓简化为正六边形）。
外接矩形：cv2.boundingRect()（轴对齐矩形）、cv2.minAreaRect()（旋转矩形），用于定位物体位置和范围。
4）凸包检测：cv2.convexHull()，找到轮廓的 “最小凸边界”（如把凹陷的轮廓补成凸形），常用于判断物体的凹凸性。

4、轮廓的典型应用场景

1）目标计数：如工业场景中 “统计生产线上的零件数量”，通过计数轮廓数量实现。
2）形状识别：如区分 “圆形纽扣” 和 “方形纽扣”，通过轮廓的多边形逼近结果（圆形逼近后边数多，方形逼近后为 4 条边）判断。
3）目标分割与提取：如从复杂背景中 “抠出单个物体”，通过轮廓确定物体的像素范围，再裁剪出目标区域。
4）尺寸测量：如基于轮廓的面积、外接矩形尺寸，计算实际物体的大小（需提前校准像素与实际尺寸的比例）。

5、常见问题与避坑点

1）轮廓找不到：优先检查二值图像是否正确 —— 确保前景是白色（255）、背景是黑色（0），若颠倒可通过 cv2.THRESH_BINARY_INV 反相二值化。
2）轮廓有噪点：用 “面积过滤”（如忽略面积小于 50 的轮廓）或 “形态学操作”（如先腐蚀再膨胀，消除小噪点）预处理图像。
3）轮廓不闭合：检查二值图像中物体是否有 “断点”（如前景像素未完全连通），可通过 cv2.dilate() 膨胀操作补全断点。

二、查找轮廓，绘制轮廓

1.查找轮廓

查找轮廓是从二值图像中提取物体边界的过程，必须基于二值图像（仅含 0 和 255 两种像素值，前景为 255，背景为 0）。
核心API:

contours, hierarchy = cv2.findContours(image, mode, method)

两个返回值,contours和hierarchy
mode
RETR_EXTERNAL=0,表示只检测外轮廓
RETR_LIST=1,检测的轮廓不建立等级关系
RETR_CCOMP=2,每层最多两级
RETR_TREE=3,按树形存储轮廓
method
CHAIN_APPROX_NONE,保存所有轮廓上的点
CHAIN_APPROX_SIMPLE,只保存角点

2，绘制轮廓

核心API:

cv2.drawContours(image, contours, contourIdx, color, thickness, lineType)

参数 作用 示例值
image 目标图像（在该图像上绘制轮廓，通常为原图的副本） img_copy（原图的副本，避免修改原图）
contours 待绘制的轮廓列表（即cv2.findContours()返回的contours） -
contourIdx 要绘制的轮廓索引（-1表示绘制所有轮廓） 0（绘制第 1 个轮廓）、-1（绘制所有轮廓）
color 轮廓颜色（BGR 格式，而非 RGB） (0,0,255)（红色）、(0,255,0)（绿色）
thickness 轮廓线宽度（-1表示填充轮廓内部） 2（线宽为 2 像素）、-1（填充轮廓）
lineType 线条类型（通常默认即可）

3.实验代码

#1
#轮廓查找
#查找的图像要是二值化的
import cv2
import numpy as np
cv2.namedWindow('cont',cv2.WINDOW_NORMAL)
cv2.namedWindow('binary',cv2.WINDOW_NORMAL)
#读文件


#img = cv2.imread('contours1.png')
# img = cv2.imread('hand2.png')
img = cv2.imread('hello.png')
print(img.shape)
#转变为单通道
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
print(gray.shape)

#二值化，
binary = cv2.threshold(gray,127,255,cv2.THRESH_BINARY)[1]
print(binary.shape)

#轮廓查找
contours,hierarchy = cv2.findContours(binary,cv2.RETR_TREE,cv2.CHAIN_APPROX_SIMPLE)
print(contours)

#绘制轮廓
cv2.drawContours(img,contours,-1,(0,0,255),1)

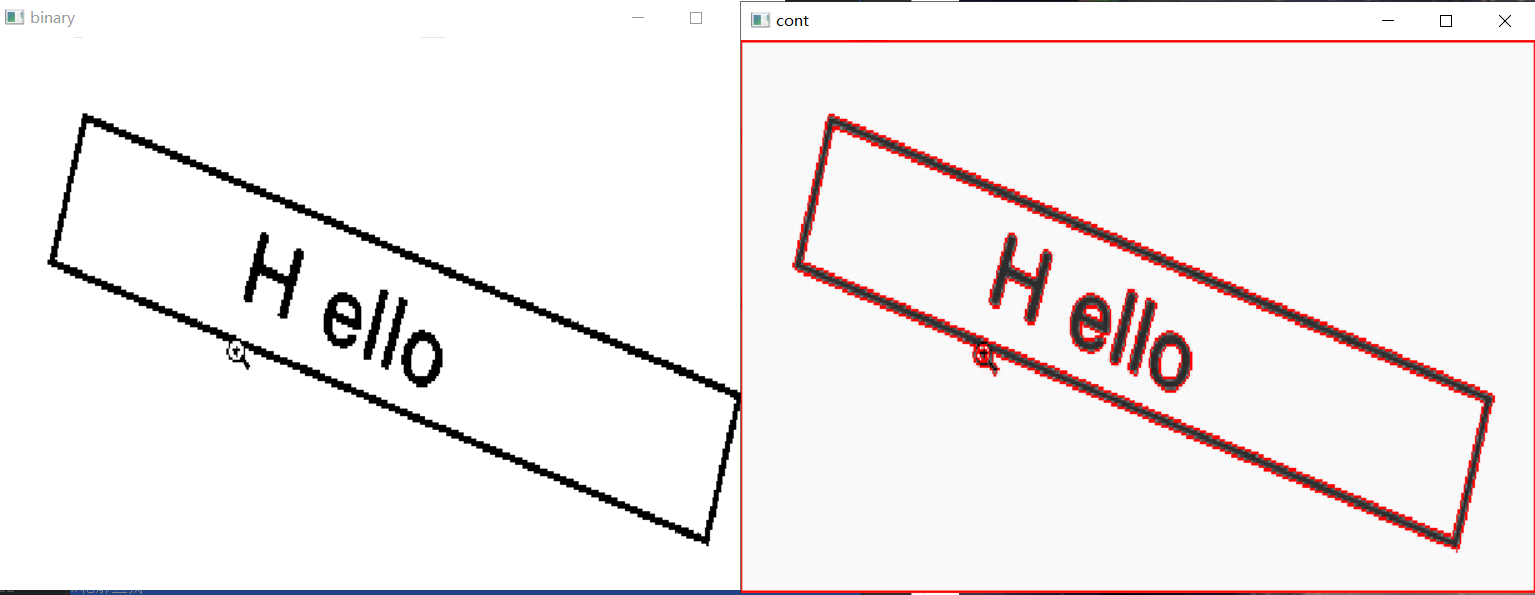

输出结果对比：

(204, 433, 3)
(204, 433)
(204, 433)
(array([[[  0,   0]],

       [[  0, 203]],

       [[432, 203]],

       [[432,   0]]], dtype=int32), array([[[127, 117]],

       [[128, 116]],

       [[130, 118]],

       [[129, 119]],

#等等.......

三，轮廓的面积与周长

在轮廓分析中，面积和周长是描述轮廓（物体）形态的两个基础几何特征：面积反映物体的大小，周长反映物体边界的总长度。OpenCV 提供了专门的 API 计算这两个参数，下面详细介绍：

1、轮廓的面积（Contour Area）

轮廓的面积是指轮廓所包围的像素点总数（或物理面积，需结合像素比例尺），单位为像素 ²（默认）。
1）核心 API：cv2.contourArea()

area = cv2.contourArea(contour, oriented=False)

2）参数说明：
contour：单个轮廓（即 cv2.findContours() 返回的 contours 列表中的一个元素，格式为 N×1×2 的 numpy 数组）。
oriented：布尔值，默认 False。
False：返回面积的绝对值（恒为正数）。
True：返回带符号的面积（符号由轮廓的顺时针 / 逆时针方向决定，通常用不到）。
3）. 返回值：
浮点型（float）数值，表示轮廓的面积（单位：像素 ²）。

2.轮廓的周长（Contour Perimeter）

轮廓的周长是指轮廓边界上所有点连接成的闭合曲线的总长度，单位为像素（默认）。
1）. 核心 API：cv2.arcLength()

perimeter = cv2.arcLength(contour, closed)

2）. 参数说明：
contour：单个轮廓（同面积计算，为 contours 列表中的一个元素）。
closed：布尔值，指定轮廓是否闭合。
True：认为轮廓是闭合的（首尾点连接），计算闭合曲线的长度。
False：认为轮廓是开放的（首尾点不连接），计算曲线的实际长度。

3.） 返回值：
浮点型（float）数值，表示轮廓的周长（单位：像素）。

3.实验代码

#2
#接上述代码
#计算面积
area = cv2.contourArea(contours[0])
print("area=%d"%(area))

#计算周长
len =cv2.arcLength(contours[0],True)
print("len=%d"%(len))

输出结果：

area=87696
len=1270

四，多边形逼近和凸包

多边形逼近是把不规则轮廓简化成近似多边形，凸包是找到包裹轮廓的最小凸形边界，两者都能帮我们快速提取物体的核心形状特征。

1、多边形逼近（Polygon Approximation）

多边形逼近的核心思想是：用更少的顶点组成的多边形，去 “近似替代” 原始的复杂轮廓，同时尽可能保留轮廓的整体形状，从而减少数据量、简化后续分析。
1）. 核心 API：cv2.approxPolyDP()

approx = cv2.approxPolyDP(contour, epsilon, closed)

2）. 参数详解
参数名 作用说明 关键注意点
contour 输入的单个轮廓（即cv2.findContours()返回的contours列表中的一个元素） 必须是N×1×2格式的 numpy 数组，存储轮廓的坐标点
epsilon 逼近精度（距离阈值），单位是像素 决定简化程度：值越小，逼近结果越接近原始轮廓；值越大，多边形顶点越少（越简化）
closed 布尔值，指定逼近后的多边形是否闭合

3）. 返回值
approx：逼近后的多边形顶点列表，格式与输入contour一致（M×1×2的 numpy 数组，M为多边形顶点数）。
4）. 关键逻辑
epsilon的取值是核心，通常不直接写固定值，而是根据轮廓周长的比例计算，公式参考：epsilon = 0.02 * cv2.arcLength(contour, True)（0.02 是经验系数，可根据需求调整，范围一般在 0.01~0.1 之间）

2、凸包（Convex Hull）

凸包的核心思想是：找到一个 “最小的凸多边形”，让这个多边形能完全包裹住原始轮廓，且轮廓上所有点都在这个凸多边形内部或边上。简单说，就是 “把轮廓的凹陷部分补平，得到最紧凑的凸形边界”。
1）. 核心 API：cv2.convexHull()

hull = cv2.convexHull(contour, returnPoints=True)

2）. 参数详解
参数名 作用说明 常用选项
contour 输入的单个轮廓（同多边形逼近，N×1×2格式的 numpy 数组） -
returnPoints 布尔值，指定返回结果的类型 True（默认）：返回凸包的顶点坐标（M×1×2数组）
False：返回凸包顶点在原始轮廓中的索引
clockwise 布尔值，指定凸包顶点的排列顺序（可选参数） True：顺时针排列
False：逆时针排列（默认，通常无需修改）
minPoints 构建凸包所需的最小点数（可选参数，默认 3，即至少 3 个点才会生成凸包）
3）. 返回值
当returnPoints=True时，hull是凸包的顶点坐标列表（M×1×2数组），可直接用于绘制；
当returnPoints=False时，hull是索引列表（M×1数组），需通过contour[hull]获取顶点坐标。

3.实验代码

#接1
##多边形逼近
def drawshape(src,points):
    i = 0
    while i < len(points):
        if(i == len(points) - 1):
            x,y=points[i][0]
            x1,y1 = points[0][0]
            cv2.line(src,(x,y),(x1,y1),(255,0, 255), 3)
        else:
            x, y = points[i][0]
            x1, y1 = points[i+1][0]
            cv2.line(src, (x, y), (x1, y1), (255, 0, 255), 3)
        i = i + 1



e = 20
approx = cv2.approxPolyDP(contours[0],e,True)
drawshape(img,approx)


#凸包
hull = cv2.convexHull(contours[0])
drawshape(img,hull)

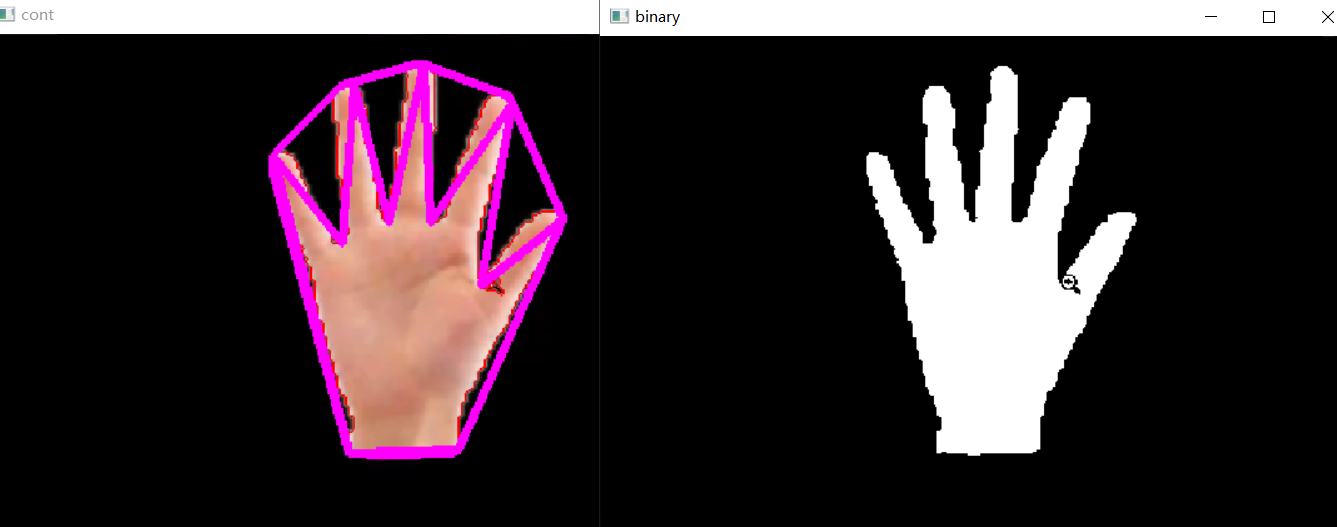

输出结果对比：

五， 外接矩形

外接矩形是围绕轮廓的 “最小矩形边界”，能精准定位轮廓的位置和范围，是目标检测中 “定位物体” 的核心工具。OpenCV 提供了两种常用的外接矩形 API，分别对应轴对齐矩形（不考虑旋转）和旋转矩形（贴合轮廓旋转角度），下面详细介绍：

1、外接矩形的两种类型

在轮廓分析中，外接矩形分为两类，适用场景不同，需根据需求选择：
轴对齐外接矩形：矩形的边严格平行于图像的水平 / 垂直轴，计算简单、速度快，但可能包含较多背景区域（当轮廓旋转时）。
最小面积外接矩形：矩形会随轮廓的旋转角度调整，能以最小的面积包裹轮廓，更贴合物体实际形状，但计算稍复杂，且返回结果包含旋转角度。

2、轴对齐外接矩形（cv2.boundingRect()）

1）. 核心 API：cv2.boundingRect()
该 API 直接计算轮廓的 “水平 - 垂直边界”，返回矩形的左上角坐标和宽高，格式简洁，适合快速定位。

x, y, w, h = cv2.boundingRect(contour)

2）. 参数与返回值
类别 细节说明
输入参数 contour：
单个轮廓（即 cv2.findContours() 返回的 contours 列表中的一个元素，格式为 N×1×2 的 numpy 数组）。
返回值
- x：矩形左上角的 x 坐标（水平方向）；
- y：矩形左上角的 y 坐标（垂直方向）；
- w：矩形的 宽度（水平方向长度）；
- h：矩形的 高度（垂直方向长度）。

3.） 绘制方法
通过 cv2.rectangle() 绘制轴对齐矩形，直接使用返回的 x, y, w, h 即可：

# 绘制轴对齐矩形（绿色，线宽2）
cv2.rectangle(img, (x, y), (x + w, y + h), (0, 255, 0), 2)

3、最小面积外接矩形（cv2.minAreaRect()）

1）. 核心 API：cv2.minAreaRect()
该 API 计算能包裹轮廓的 “最小面积矩形”，返回结果包含矩形的中心坐标、宽高和旋转角度，需进一步转换为顶点坐标才能绘制。

min_rect = cv2.minAreaRect(contour)

2）. 参数与返回值
类别 细节说明
输入参数 ：contour：
单个轮廓（同轴对齐矩形，格式为 N×1×2 的 numpy 数组）。
返回值 ：
min_rect 是一个元组，包含 3 个元素：

• (cx, cy)：矩形的 中心坐标；
• (w, h)：矩形的 宽和高（注意：w 不一定大于 h，取决于旋转角度）；
• angle：矩形的 旋转角度（单位：度，范围在 [-90, 0) 之间，表示矩形相对于水平轴的逆时针旋转角度）。
  3）. 关键步骤：转换为顶点坐标
  minAreaRect() 返回的是 “矩形参数”（中心、宽高、角度），无法直接用于绘制，需通过 cv2.boxPoints() 转换为 4 个顶点的坐标：

# 1. 将矩形参数转换为4个顶点坐标（浮点型）
box = cv2.boxPoints(min_rect)
# 2. 转换为整数坐标（OpenCV 绘制需整数坐标）
box = np.int32(box)  # 或 np.int64(box)，兼容所有 numpy 版本

4.） 绘制方法
通过 cv2.drawContours() 绘制旋转矩形（将 4 个顶点视为一个轮廓）：

# 绘制最小面积外接矩形（红色，线宽2）
cv2.drawContours(img, [box], -1, (0, 0, 255), 2)

4.实验代码

import cv2
import numpy as np

# 创建窗口
cv2.namedWindow('cont', cv2.WINDOW_NORMAL)
cv2.namedWindow('binary', cv2.WINDOW_NORMAL)

# 读取图像
img_path = 'hello.png'
img = cv2.imread(img_path)
if img is None:
    raise ValueError(f"无法读取图像 {img_path}，请检查文件路径是否正确")
print(f"原始图像形状: {img.shape}")

# 复制原图用于绘制（避免修改原图时的潜在问题）
draw_img = img.copy()

# 转为单通道灰度图
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
print(f"灰度图形状: {gray.shape}")

# 二值化处理（自动阈值可能更适合不同图像）
_, binary = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY_INV)  # 尝试反相阈值，解决前景背景颠倒问题
print(f"二值化图像形状: {binary.shape}")

# 轮廓查找（尝试不同的检索模式）
contours, hierarchy = cv2.findContours(binary, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)  # 只找最外层轮廓
if not contours:
    # 尝试另一种阈值模式再找一次
    _, binary = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY)
    contours, hierarchy = cv2.findContours(binary, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
    if not contours:
        raise ValueError("未找到任何轮廓，请检查图像是否为二值化的前景物体")
print(f"找到轮廓数量: {len(contours)}")

# 绘制所有轮廓（红色）
cv2.drawContours(draw_img, contours, -1, (0, 0, 255), 2)

# 遍历所有轮廓，为每个轮廓绘制外接矩形（确保不遗漏）
for i, cnt in enumerate(contours):
    # 计算轮廓面积，过滤过小的噪点轮廓
    area = cv2.contourArea(cnt)
    if area < 50:  # 过滤面积小于50的小轮廓
        continue
    print(f"轮廓 {i} - 面积: {area:.2f}")

    # 1. 最小外接矩形（旋转矩形，蓝色）
    min_rect = cv2.minAreaRect(cnt)
    box = cv2.boxPoints(min_rect)
    box = np.int64(box)  # 转换为整数坐标
    cv2.drawContours(draw_img, [box], -1, (255, 0, 0), 2)  # 蓝色

    # 2. 最大外接矩形（轴对齐，绿色）
    x, y, w, h = cv2.boundingRect(cnt)
    cv2.rectangle(draw_img, (x, y), (x + w, y + h), (0, 255, 0), 2)  # 绿色

    # 在矩形旁标注轮廓索引
    cv2.putText(draw_img, f"cnt{i}", (x, y - 10),
                cv2.FONT_HERSHEY_SIMPLEX, 0.5, (0, 255, 255), 2)

# 显示结果
cv2.imshow('binary', binary)  # 先看二值化结果是否正确
cv2.imshow('cont', draw_img)
print("按任意键关闭窗口...")
cv2.waitKey(0)
cv2.destroyAllWindows()

输出结果：
