一、摘要

传统的音箱功能简单，且需要与电脑、手机、MP3等终端通过数据线进行连接才能播放，这种连接方式存在着携带不方便、工作效率低等缺点。本文根据市场需求设计出一款基于STM32F103C8T6单片机的蓝牙语音音箱，其主要设计过程如下：

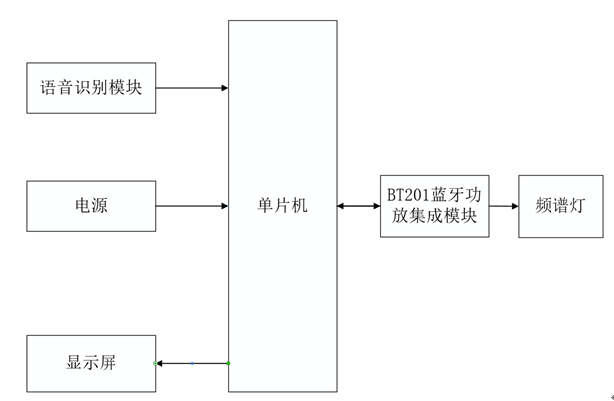

　　该音箱由电源、BT201蓝牙功放集成模块、控制模块、频谱灯模块、语音识别模块以及OLED显示模块组成。音箱内置蓝牙模块可以接收手机端发射的音频信号，并将接收到的信号传送给音频放大模块，经滤波和降噪处理后再通过扬声器输出，完成了无线播放音乐的功能，并可以使用手机APP控制音箱。音箱内置以LD3320语音识别芯片为核心的语音识别模块，可以接收语音信息，并将接收到的语音信号经过处理后发送给单片机，单片机再下达相应的指令，从而实现语音控制。音箱设有键盘，手按不同按键，可以实现切换音频、放缩音量等功能。

蓝牙语音音箱不需要使用数据线来连接，极大程度的方便了人们的使用。蓝牙语音音箱既适用于人们对于音箱的一般需求，也能适应专业的“音乐发烧友”对音箱效果的极致需求。蓝牙语音音箱设计完成后，经过多次测试，功能正常，各项功能可以达到设计要求。

关键词：蓝牙语音音箱;STM32F103C8T6单片机;BT201蓝牙集成模块;LD3320语音识别芯片

二、设计要求

蓝牙音箱通过蓝牙模块接收其他蓝牙终端（如手机）的音频信号，将信号输入到BT201蓝牙集成模块，经过读取和放大输出到扬声器，实现了蓝牙通讯以及播放功能。使用者可以对音箱下达简单的语音指令，语音模块对声音进行采集后，通过串口传输至单片机的串口，触发语音识别中断程序，单片机和提前预设好的词语进行逐个比对，确认后执行诸如上一曲、下一曲等动作。屏幕模块和KT1025A蓝牙集成模块相互作用，在SD卡播放模式下，OLED屏幕可以显示播放内容。音箱带有SD卡插口，通过BT201蓝牙集成模块内置KT1025A蓝牙芯片读取SD卡内音频信息，再通过音频放大模块播放。外设频谱灯，声音音量越大，亮起的灯越多，制造出随节奏闪烁效果。如此即构成了蓝牙语音音箱。

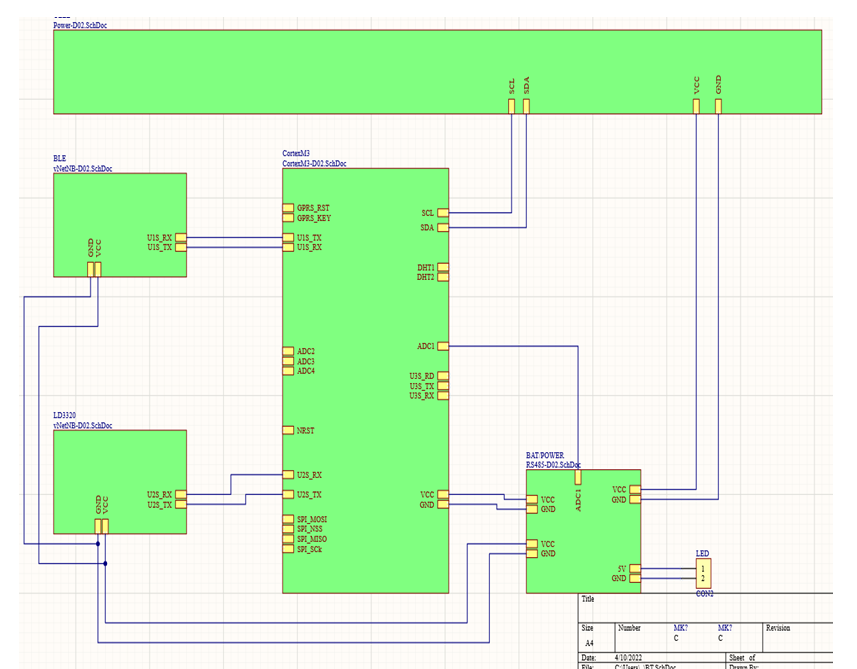

三、原理图

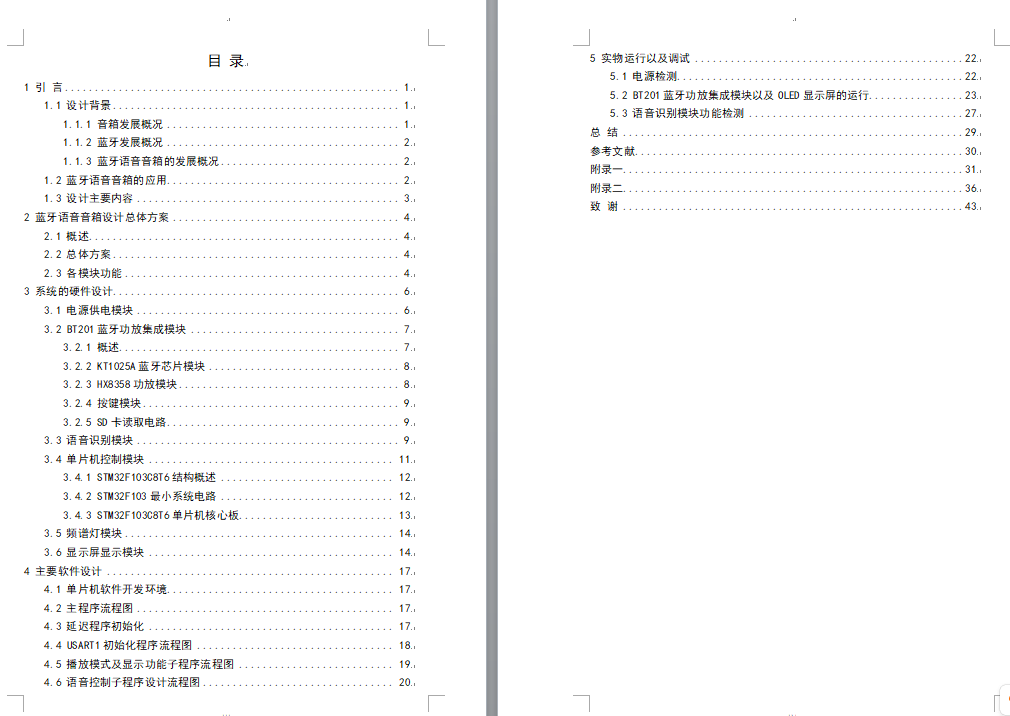

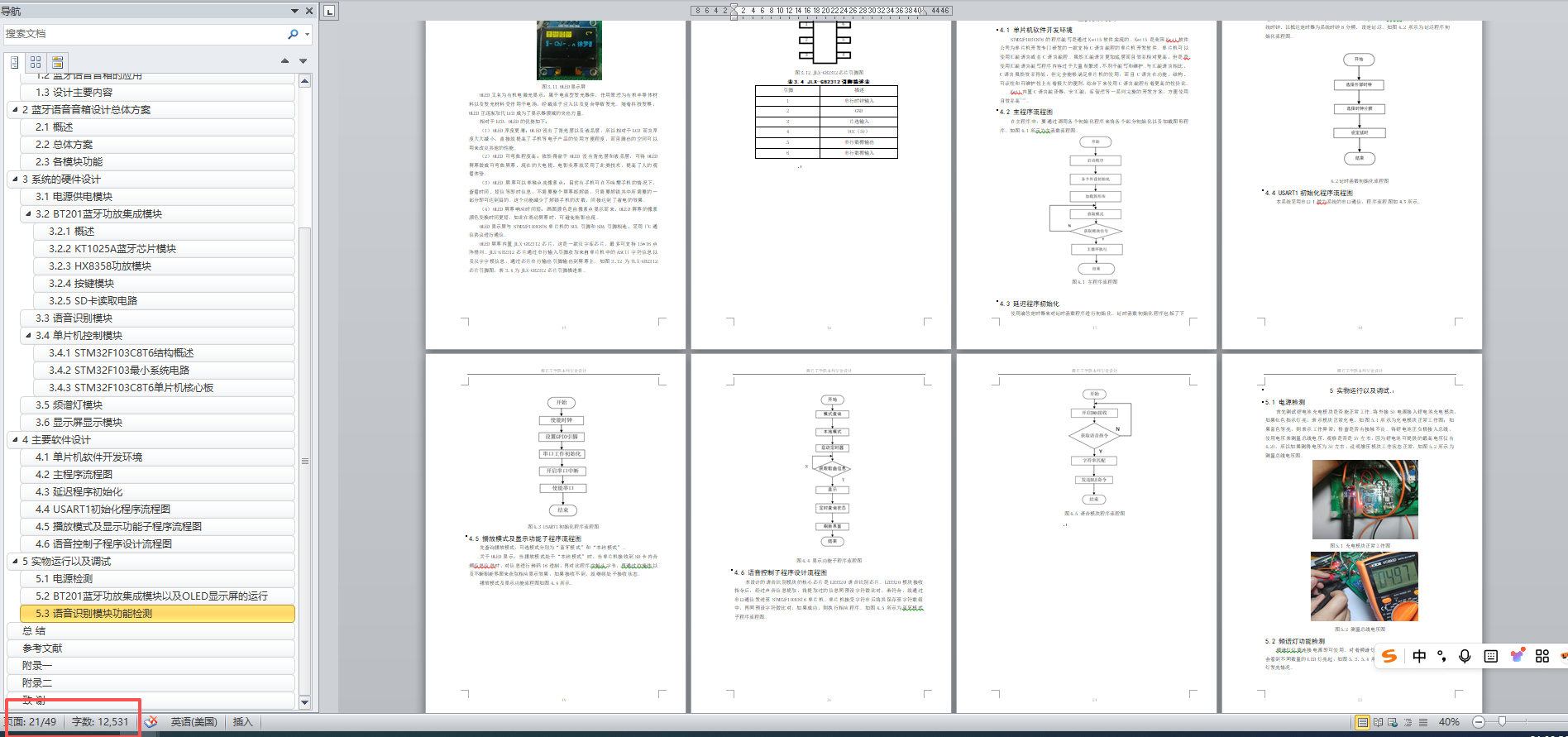

四、说明书预览（12531字）
