Stun协议在RFC3489进行了详细定义，作为UDP穿透NAT映射的一种CS协议方案。STUN服务器通常挂载到公共网络上，内网客户端通过stun可以获取当前的NAT类型和本机的外网IP地址和端口号，以此来接收外网的数据。

首先需要确定当前的NAT类型：

1. 全锥型：内部的同一地址和端口请求都映射到同一个外网地址和端口，并且外网的任何主机能通过该映射地址发到该内部主机。
2. IP限制锥型，内部的同一地址和端口请求都映射到同一个外网地址和端口，与全锥形不同的是，外网主机只能在内部主机先发送到外网主机以后，该外网主机才能发回来(在NAT记录了绑定的关系)。
3. 端口限制锥型，如同IP限制锥形，但限制包括端口。一个外部主机（指定IP X 和端口P）能发送数据到内部主机，仅当内部主机之前已经发送过数据到IP X 和端口P才行。（在NAT记录了绑定的关系)。
4. 对称型NAT，内部的同一地址和端口发送到指定目的地址和端口，映射到同一个外部地址和端口。如果同一个内网地址发送包到另一个地址，映射会被改变。并且只有收到数据包的外部主机才能发送UDP包到该内部主机(先在NAT记录绑定关系)。

需要说明stun协议，客户端发送两种请求，绑定请求和共享密钥请求。服务器返回四种响应，绑定响应，绑定错误响应，共享密钥响应和共享密钥错误响应。

Stun结构：

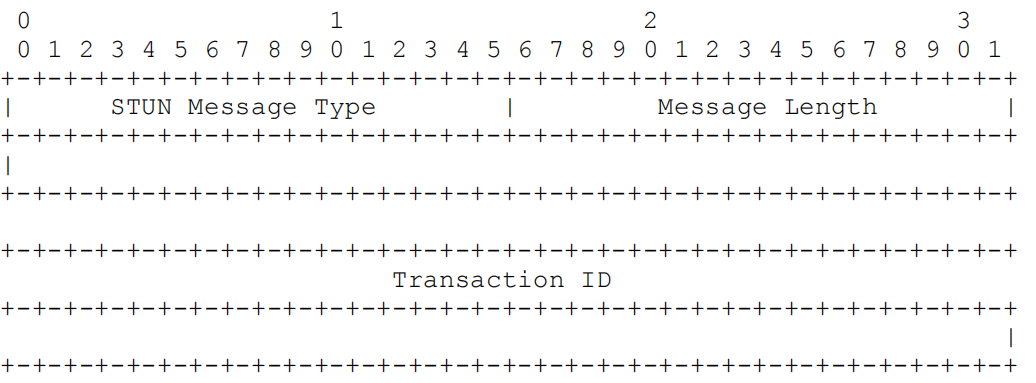

Stun头的结构为stun消息类型，长度与事务ID，作为生成的随机值用来识别当前事务。

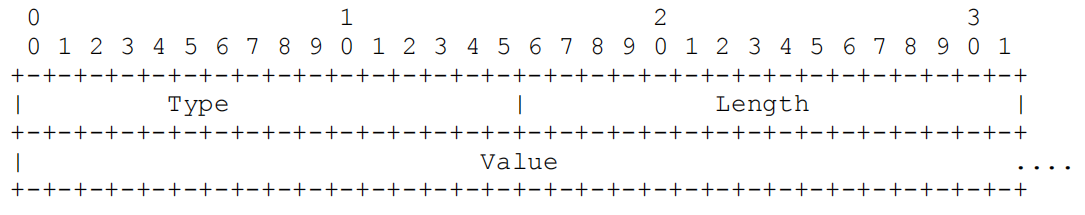

Stun头后面是0个或多个属性，属性格式为TLV，包含2字节类型，2字节长度和可变长的值，需要注意消息都是4字节对齐的。

属性的类型如下

0x0001: MAPPED-ADDRESS

0x0002: RESPONSE-ADDRESS

0x0003: CHANGE-REQUEST

0x0004: SOURCE-ADDRESS

0x0005: CHANGED-ADDRESS

0x0006: USERNAME

0x0007: PASSWORD

0x0008: MESSAGE-INTEGRITY

0x0009: ERROR-CODE

0x000a: UNKNOWN-ATTRIBUTES

0x000b: REFLECTED-FROM

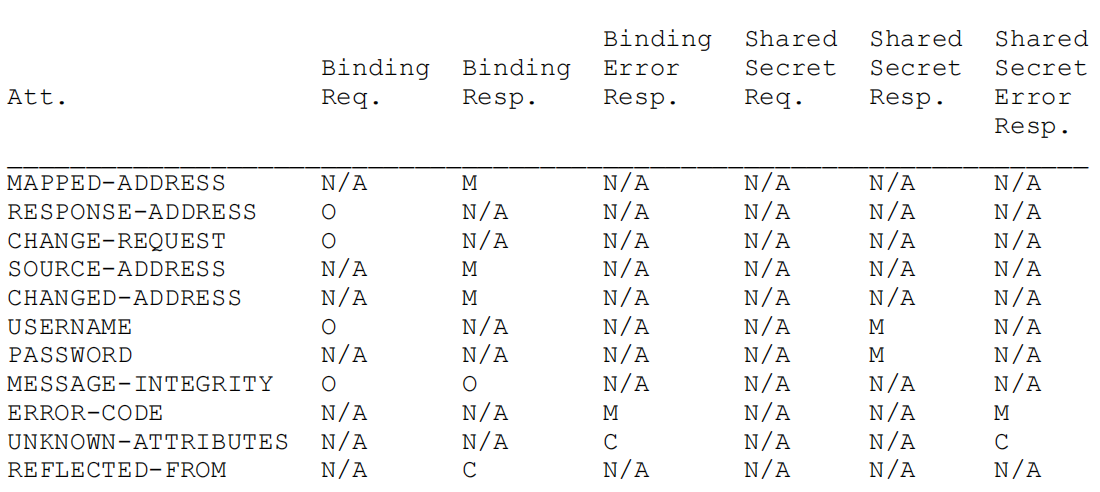

这张图说明了对于不同的类型，M表示属性是强制要求的，O表示属性是可选的，C表示属性根据消息而定，N/A表示不应该加上该属性。

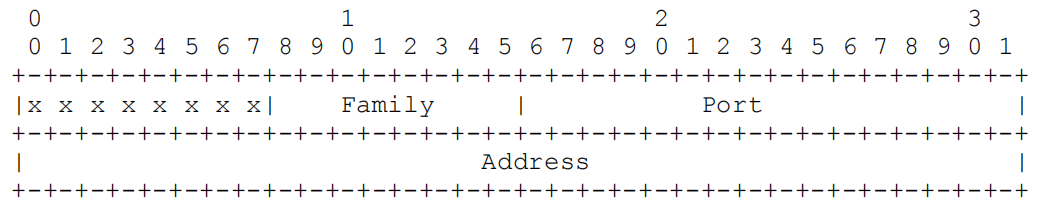

MAPPED-ADDRESS属性表示映射的IP地址和端口，包含8bit地址族，和16bit端口，然后是固定长度表示IP地址，其他属性如SOURCE/CHANGED/RESPONSE-ADDRESS的格式都与MAPPED-ADDRESS相同。

MESSAGE-INTEGRITY属性用来校验数据完整性，包含HMAC-SHA1的计算值，HMAC 长度为20字节。该属性必须为stun消息的最后一个属性，因为输入HMAC的文本为完整性属性前的所有字节，并且该文本应用零填充，称为64字节的倍数。而该HMAC的密钥为共享密钥响应的PASSWORD属性值。

CHANGE-REQUEST属性用来给客户端请求让服务端使用不同的IP地址或端口发回响应。其中A表示改变IP，B表示改变端口，需要注意无论该标志位是多少，CHANGED-ADDRESS都要返回另一个地址和端口。

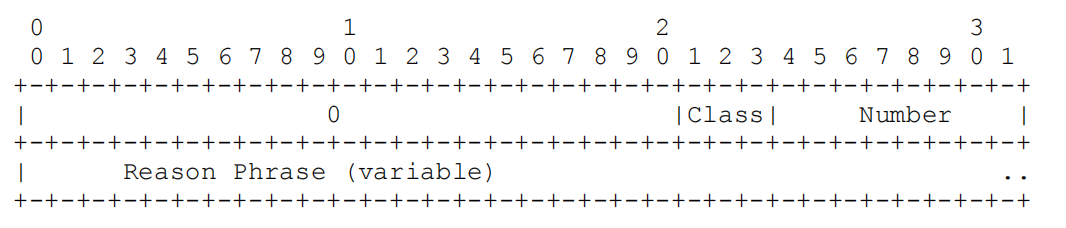

ERROR-CODE属性为一个介于100-699的数值，加上UTF-8编码的描述短语。

Stun过程：

接下来可以描述stun的交互过程了，首先客户端找到STUN服务器，基于TLS连接，发送一个共享密钥请求，不带任何属性。服务器构造用户名和密码，并返回响应。客户端收到响应以后关闭连接。

客户端创建带用户名和由该密码计算的HMAC值的绑定请求，通过UDP发送到服务器，服务器校验完整性以后，返回该客户端的映射地址，以及服务器源地址和改变地址。

如果客户端增加了CHANGE-REQUEST属性，则服务器将通过另一个地址发回给客户端。如果客户端增加了RESPONSE-ADDRESS，则服务器将发给另一个指定的客户端，并增加REFLECTED-FROM属性，该属性为用户名关联的来源地址。通过这两个额外属性，客户端可以查看当前处于哪种NAT类型后面。

异常处理：

另外需要注意的是属性类型大于0x7fff是可选的，意味着消息可以被客户端或服务器处理，即使遇到了不认识的属性。而数值小于或等于0x7fff的属性属于必选属性，这意味着除非客户端或服务器理解该属性，否则无法处理消息。

客户端收到第一次响应后应继续监听10秒，如果在这段时间收到了不同的消息类型或不同的映射地址，可能遭到了攻击。另一种情况是客户端收到了两倍的绑定响应消息，也应该提示遭到了潜在的攻击，不应使用响应中的映射消息。
