简介：双目相机标定技术是计算机视觉中用于获取立体相机参数的关键步骤，它使计算机能够精确地计算出三维空间中物体的位置。OpenCV提供了一套功能强大的算法来进行双目相机标定。本项目旨在深入解析基于OpenCV的双目相机标定过程，包括棋盘格标定板准备、图像采集、角点校正、单目和双目外参数标定以及立体匹配等步骤，并通过实际代码的使用和实验来加深理解。通过本课程，学生将学会配置OpenCV环境，掌握双目标定的数学模型，并能根据需求优化算法，为自动驾驶、机器人导航、三维重建等领域的应用打下基础。

1. 双目相机工作原理

双目视觉的基本概念

双目视觉是模仿人类视觉系统的一种技术，通过两个有一定距离的相机模拟人的双眼，捕捉场景中物体的两幅不同视角的图像。通过分析这两幅图像的差异（即视差），能够计算出场景中各物体的三维位置信息，即深度信息。

视觉立体感知与深度信息获取

立体视觉的感知依赖于视差原理，即同一个物体在左相机和右相机拍摄的图像中，由于视角不同而呈现的位置差异。大脑通过这种差异感知深度。双目相机通过相似的原理，配合特定的算法，从两幅图像中提取视差信息，进而计算出物体的精确距离和三维结构。这一过程涉及复杂的几何计算和图像处理技术，是计算机视觉研究领域的重要部分。

2. OpenCV库简介

2.1 OpenCV的发展历程和特点

2.1.1 OpenCV的起源和演进

OpenCV（Open Source Computer Vision Library）是一个开源的计算机视觉和机器学习软件库，它由Intel于1999年发起，后来发展成为一个跨平台的开源项目。OpenCV的设计初衷是为了提供一个简单的接口来实现高效的计算机视觉算法，并且能够利用现代计算机处理器的并行处理能力。经过多年的发展，OpenCV已经成为计算机视觉领域中使用最广泛的库之一。

OpenCV的演进过程反映了计算机视觉和机器学习领域的发展趋势，它从最初的一个简单的视觉处理库，逐渐扩展到了包括图像处理、特征提取、物体识别、视频分析、3D重建、机器学习等众多模块。OpenCV不仅支持多种操作系统平台（如Windows、Linux、Mac OS、Android和iOS），还提供了多语言接口，包括C++、Python、Java等。如今，OpenCV已经成为企业和研究人员不可或缺的工具，广泛应用于科研、教育、工业以及娱乐等行业。

2.1.2 OpenCV的特性及其在视觉处理中的优势

OpenCV的核心特性之一是它的高效性。许多复杂的算法都经过了优化，以确保在不同的硬件平台上均能获得良好的性能。这一点在实时应用中尤为重要，比如视频流处理、机器视觉等。

另一大特性是它的跨平台兼容性。OpenCV的代码是用C++编写的，但它提供了一个用C语言编写的接口，这意味着它可以在各种平台上编译和运行，无需修改源代码。这种兼容性使得OpenCV可以覆盖广泛的应用场景，无论是在大型服务器还是在嵌入式系统中。

OpenCV还具有广泛的模块和功能，覆盖了计算机视觉的各个方面。从基本的图像处理功能（如滤波、形态学操作、颜色空间转换等）到高级的计算机视觉算法（如特征检测、特征匹配、对象识别等），OpenCV都提供了丰富的接口。这为开发人员提供了一个强大的工具集，可以快速实现复杂的视觉处理任务。

在机器学习方面，OpenCV也提供了一系列的算法和工具，如支持向量机（SVM）、决策树、随机森林以及深度学习框架接口，使得开发人员能够在同一个平台内完成从数据预处理到模型训练和评估的全流程工作。

此外，OpenCV社区活跃，不断有新的算法和功能加入，用户可以享受到持续的技术支持和更新。它的开源性质也鼓励了全球开发者共同参与，贡献代码和解决问题，这使得OpenCV库持续进步，与最新的研究保持同步。

2.2 OpenCV的基本操作和函数

2.2.1 图像数据结构和基本处理流程

在OpenCV中，图像被表示为一个多维数组，通常为二维或三维。其中，二维数组用于表示灰度图像，而三维数组则用于表示彩色图像。彩色图像可以是按照BGR（蓝绿红）顺序排列的三通道图像，这是OpenCV默认的颜色空间。

OpenCV中的图像数组通常使用 cv::Mat 类来表示。创建一个 cv::Mat 对象后，可以通过其成员函数进行各种操作，如读取、保存图像，以及执行各种图像处理算法。

图像的基本处理流程大致包括以下步骤：

1. 读取图像：使用 cv::imread 函数从文件中读取图像。
2. 图像显示：使用 cv::imshow 函数显示图像窗口。
3. 图像处理：包括图像滤波、形态学操作、几何变换等，常用的函数如 cv::filter2D 、 cv::erode 、 cv::dilate 、 cv::warpAffine 等。
4. 图像保存：使用 cv::imwrite 函数保存处理后的图像到文件系统。

2.2.2 视觉处理中的常用函数介绍

在进行视觉处理时，OpenCV提供了丰富的函数来帮助开发者完成各种任务。以下是一些常用的函数及其应用：

• cv::cvtColor ：颜色空间转换函数，可以将图像从一种颜色空间转换到另一种颜色空间。例如，从BGR颜色空间转换到灰度空间。
• cv::GaussianBlur ：对图像应用高斯模糊，用于减少图像噪声和细节，常用于预处理步骤。
• cv::Canny ：边缘检测算法，是图像处理中识别物体轮廓的关键步骤。
• cv::Sobel 和 cv::Laplacian ：用于检测图像中的梯度（边缘信息），是图像处理中非常重要的微分算子。
• cv::findContours ：用于找到二值图像中的轮廓，是物体检测与分割的基础。
• cv::matchTemplate ：模板匹配函数，用于在大图像中寻找与给定模板图像相似的区域。
• cv::warpPerspective ：图像透视变换函数，用于进行图像的校正和变换，比如相机标定后的矫正。

这些函数的背后有着复杂的数学算法，但是在OpenCV中，它们被封装得非常简单易用。开发者只需关注于这些函数的参数设置和结果，而不必过多考虑实现细节。这也是OpenCV受到广泛欢迎的一个重要原因。

为了进一步说明这些函数的使用，我们来看一个简单的代码示例，该示例展示了如何读取一张图像，将其转换为灰度图像，然后应用Canny边缘检测，并显示结果：

#include <opencv2/opencv.hpp>
using namespace cv;

int main() {
    // 读取图像
    Mat src = imread("path_to_image.jpg");
    if(src.empty()) {
        std::cout << "Could not open or find the image!" << std::endl;
        return -1;
    }

    // 转换为灰度图像
    Mat gray;
    cvtColor(src, gray, COLOR_BGR2GRAY);

    // 应用Canny边缘检测
    Mat edges;
    Canny(gray, edges, 50, 150);

    // 显示原始图像和边缘检测结果
    imshow("Source Image", src);
    imshow("Edges", edges);

    // 等待任意键盘按键
    waitKey(0);
    return 0;
}

在这段代码中，我们首先包含了OpenCV库，并使用命名空间 cv 。接着，我们使用 imread 函数读取图像， cvtColor 函数将图像转换为灰度图， Canny 函数执行边缘检测。最后，使用 imshow 函数显示图像，并通过 waitKey(0) 等待用户按键以关闭窗口。代码中的每个步骤都有注释说明，以便于理解和使用。

3. 标定板准备与角点检测

3.1 标定板的选择与设计

3.1.1 标定板的种类和适用场景

标定板是双目相机标定过程中的关键工具，它们用于提供一个已知的几何图案，以便相机能够对自身的参数进行校准。标定板的种类繁多，每种类型的标定板都有其特定的应用场景。

• 棋盘格标定板（Chessboard） ：在计算机视觉中最为常用，其交替的黑白格子易于图像处理算法识别。适用于大多数标定需求，特别是内参数标定。

• 圆点格标定板（Circle Grid） ：由圆形斑点组成的标定板，能够用于一些对角点检测算法要求不高的场合，尤其适用于光照不均或高反射的环境。

• 圆环标定板（Ring pattern） ：圆环模式的标定板可以提供更多的角点信息，适合需要高精度标定的应用。

• 自定义标定板 ：在特定应用中，如特定尺寸的物体检测或特定类型的场景中，开发者可能会设计自定义的标定板以满足特殊需求。

选择合适的标定板是成功标定的第一步。棋盘格标定板因其简单的结构和高识别度，通常是首选。而当环境因素影响角点检测时，可能需要选择其他类型的标定板。

3.1.2 标定板设计的理论基础和实践要求

标定板的设计不仅需要考虑实际应用场景，还需要基于一定的理论基础来确保标定的准确性。

• 理论基础 ：标定板的设计需要遵循一定的规则，以保证能够提取出足够的角点信息。例如，棋盘格标定板的设计需确保每个格子的大小一致，且格子的边缘清晰易于识别。

• 实践要求 ：标定板应具有高质量的打印和材料，以避免图像中的标定板出现扭曲或反光。同时，标定板需要在标定时展示于不同的角度和距离，以覆盖相机的整个视场。

设计标定板时还需要考虑到实际操作中的因素，如标定板的尺寸、对比度、以及是否需要后期图像处理等。标定板的尺寸需要足够大，以确保在相机的视场中清晰可见；对比度应足够高，便于图像处理算法区分黑色和白色区域。

3.2 角点检测算法及其应用

3.2.1 角点检测的数学原理和算法演进

角点检测是图像处理和计算机视觉中的重要步骤，它涉及到识别图像中具有独特局部特征的点。角点在图像中的变化对于旋转和方向的改变尤为敏感，因此非常适合用于相机标定。

• 数学原理 ：角点检测的算法往往基于像素强度的局部变化。一个常见的方法是基于Harris角点检测器，它通过测量图像梯度的局部变化来确定角点。这种方法对于角点的检测比较鲁棒。

• 算法演进 ：随着研究的深入，许多改进的算法被提出。如FAST角点检测器就是一个速度极快的选择，对于实时应用非常有用。而更先进的算法如SURF和SIFT则提取更多的特征信息，适合复杂场景下的角点检测。

角点检测算法的演进显示了研究者对于速度和准确率之间的权衡。在实际应用中，选择哪种算法取决于标定过程的具体需求和实时性要求。

3.2.2 OpenCV中角点检测的实际操作和优化

OpenCV为角点检测提供了易于使用的函数接口。开发者可以利用这些接口方便地进行角点检测和后续的标定操作。

• 实际操作 ：在OpenCV中， cv2.findChessboardCorners() 函数用于检测棋盘格角点，而 cv2.cornerHarris() 则用于Harris角点检测。这些函数不仅能够检测角点，还提供了用于筛选角点质量的参数。

• 优化策略 ：为了提高角点检测的准确性，开发者可以调整检测算法的参数，如 cv2.goodFeaturesToTrack() 中的 qualityLevel 和 minDistance 参数。此外，预处理步骤如图像去噪、灰度转换等，对于角点检测的质量也有显著影响。

优化角点检测的关键在于根据实际的图像环境调整参数，以获得最佳的检测效果。实验和微调是这一过程中的重要环节。

import cv2
import numpy as np

# 读取标定板图像
image = cv2.imread('chessboard.jpg')
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

# 棋盘格角点检测
ret, corners = cv2.findChessboardCorners(gray, (8, 6), None)

# 若检测到角点，绘制角点
if ret:
    cv2.cornerSubPix(gray, corners, (11, 11), (-1, -1), criteria)
    cv2.drawChessboardCorners(image, (8, 6), corners, ret)

# 显示结果图像
cv2.imshow('Detected Corners', image)
cv2.waitKey(0)
cv2.destroyAllWindows()

在上述代码块中，首先使用 cv2.findChessboardCorners 检测棋盘格的角点。 criteria 是一个用于角点亚像素精度的参数，它是一个 TermCriteria 结构体，可以设定迭代的终止条件，例如最大迭代次数和最小变化量。此代码块还展示了如何在检测到角点后绘制并显示角点。

理解代码逻辑后，开发者可以在实际中根据图像质量调整 criteria 参数，或者尝试不同的图像处理方法来获得更好的角点检测结果。

4. 图像采集与角点校正

4.1 图像采集过程与注意事项

4.1.1 双目相机的设置与图像同步采集

在双目视觉系统中，确保两个摄像头捕获的图像具有良好的同步性是至关重要的。任何时间差或延迟都可能导致视差计算错误，进而影响到最终深度信息的准确性。因此，同步采集图像的设置工作不能被忽视。

为了实现同步采集，我们通常需要使用外部触发信号或者专用的同步设备。某些高级的双目相机模块已具备内置的同步机制，但在使用标准摄像头的情况下，需要通过软件或硬件方法来确保图像采集的同步性。

下面是一个使用Python语言结合OpenCV库进行图像同步采集的示例代码：

import cv2
import numpy as np

# 初始化两个摄像头
cap1 = cv2.VideoCapture(0)
cap2 = cv2.VideoCapture(1)

# 确保两个摄像头都成功打开
if not (cap1.isOpened() and cap2.isOpened()):
    print("Error: One or both cameras could not be opened.")
    exit()

while True:
    # 读取图像
    ret1, frame1 = cap1.read()
    ret2, frame2 = cap2.read()
    # 同步检查
    if ret1 and ret2:
        # 处理同步捕获的图像
        cv2.imshow('Left Camera', frame1)
        cv2.imshow('Right Camera', frame2)
        # 按 'q' 退出循环
        if cv2.waitKey(1) & 0xFF == ord('q'):
            break
    else:
        print("Error: Could not capture frames.")
        break

# 释放资源
cap1.release()
cap2.release()
cv2.destroyAllWindows()

在上述代码中，我们使用 cv2.VideoCapture 来访问摄像头资源。通过循环读取两个摄像头的图像帧，并使用 cv2.waitKey 来实现按键退出，这个过程中图像帧必须同时从两个摄像头中读取。如果出现某一帧读取失败，则输出错误信息并退出循环。

同步采集过程中，值得注意的几个关键点包括：
1. 确保两个摄像头的分辨率和帧率设置一致。
2. 优化图像读取的性能，确保图像捕获尽可能接近实时。
3. 在硬件条件有限的情况下，考虑使用延迟最小的连接线和接口。
4. 对于长时间运行的应用，要定期检查图像同步性，避免由于设备老化带来的延迟。

4.1.2 影响采集质量的因素分析

采集到的图像质量会直接影响双目视觉系统的性能，以下几个因素对图像质量的影响尤为显著。

• 光照条件 ：光照是影响摄像头捕获图像质量的关键因素。不均匀或过强的光照会导致图像过曝或出现阴影，影响后续图像处理的准确性。在室外环境下，环境光照的变化尤为剧烈，应当采用可适应光照变化的相机或者增加适当的光源。

• 摄像头分辨率 ：分辨率越高，理论上能够提供更精细的图像细节，有利于角点检测和匹配。但是，高分辨率也意味着更大的数据量和更高的计算成本。在实际应用中，需要根据具体需求和系统性能权衡选择合适的分辨率。

• 摄像头校准 ：摄像头的光学畸变会影响成像质量，需要预先校准。畸变校正能够恢复图像的真实形状和比例，这对于后续的角点检测与匹配至关重要。

• 噪声抑制 ：在低光照或高速摄影中，图像噪声可能变得较为明显。噪声不仅会降低图像的对比度，也会对后续的图像分析产生干扰。因此，在图像采集前进行适当的噪声抑制是必要的。

表4-1给出了影响图像采集质量的不同因素及其影响的简要描述：

影响因素	描述
光照条件	影响图像的亮度和对比度，可能导致图像失真
摄像头分辨率	高分辨率有利于细节捕获，但也增加处理负担
摄像头校准	减少光学畸变，提高图像质量与后续处理准确性
噪声抑制	增强图像质量，减少后续处理中的干扰

4.2 角点校正与标定过程

4.2.1 校正参数的计算与角点匹配

校正参数的计算是双目标定中的重要步骤，它基于角点匹配的结果来确定双目相机的内参和外参。角点匹配是将左右相机视图中相同的点关联起来，而校正参数的计算则是利用这些匹配点对双目相机进行校准。

为了计算校正参数，常用的方法是基于单应性矩阵（Homography）的变换。单应性矩阵能够描述一个平面上的点如何通过几何变换映射到另一个平面上的点。在双目标定过程中，通常将摄像头之间的相对位置和角度等信息作为参数，建立数学模型进行求解。

下面是一个计算校正参数的代码示例，使用Python和OpenCV库：

# 假设左、右相机分别捕获的图像中匹配点对已经计算完毕，存储在left_points和right_points中
left_points = np.array(...)  # 左相机捕获的匹配点
right_points = np.array(...)  # 右相机捕获的匹配点

# 通过RANSAC方法寻找最一致的单应性矩阵
H, mask = cv2.findHomography(left_points, right_points, cv2.RANSAC)

# 打印单应性矩阵
print("Homography Matrix:\n", H)

在该代码段中，我们首先定义了匹配点对 left_points 和 right_points ，然后使用 cv2.findHomography 函数计算单应性矩阵 H 。该函数还提供了一个掩码 mask ，用于标记那些被认为是内点的匹配点（即那些通过RANSAC算法被认定为正确的匹配点）。

单应性矩阵 H 的计算是标定过程的一个重要环节，它能够帮助我们解决双目相机之间的几何关系，并最终用于校正图像的几何畸变。

4.2.2 精确标定所需条件及步骤

为了完成双目相机系统的精确标定，需要遵循以下步骤：

1. 准备工作 ：确保摄像头校准和图像采集过程满足上述描述的要求。

2. 角点检测 ：使用像OpenCV这样的库来检测标定板上的角点。这些检测到的角点将用于后续的图像匹配和标定。

3. 图像采集 ：同步采集左右摄像头的图像，并确保图像的质量满足标定要求。

4. 角点匹配 ：将检测到的角点进行匹配，得到匹配点对。这一步通常包括特征提取和特征匹配。

5. 计算校正参数 ：使用匹配点对计算出单应性矩阵，进而获得标定所需的参数。

6. 图像校正 ：应用校正参数对图像进行畸变校正。

7. 验证标定结果 ：通过评估校正后的图像质量和深度计算准确性来验证标定的有效性。

8. 重复校正 ：如果校正结果不满足预期，需要重复上述步骤，可能需要重新采集图像或调整标定板。

图4-1展示了双目标定流程的简要总结：

graph LR
A[准备工作] --> B[角点检测]
B --> C[图像采集]
C --> D[角点匹配]
D --> E[计算校正参数]
E --> F[图像校正]
F --> G[验证标定结果]
G --> H[重复校正]

整个标定过程要求操作者必须对每个步骤都充分理解，并能够有效地处理过程中可能出现的问题。准确的标定可以显著提高深度估计的精度，对于最终的应用至关重要。

5. 单目相机标定过程

5.1 单目相机标定的理论基础

5.1.1 单目标定的几何模型和约束条件

单目相机标定是一个将相机内部参数和外部参数确定下来的过程，以便于后续将三维世界中的点映射到二维图像平面上。几何模型通常假设相机遵循针孔模型（Pinhole Model），即光线穿过一个微小的孔，在成像平面上形成倒立的图像。单目相机标定的核心在于确定相机内部的焦距、主点以及畸变系数等参数。

在进行单目标定时，我们需考虑以下约束条件：

• 焦距：图像上一点的尺度只与该点到相机光学中心的焦距成正比。
• 主点：图像中的光线交汇于主点，它通常位于图像的中心位置。

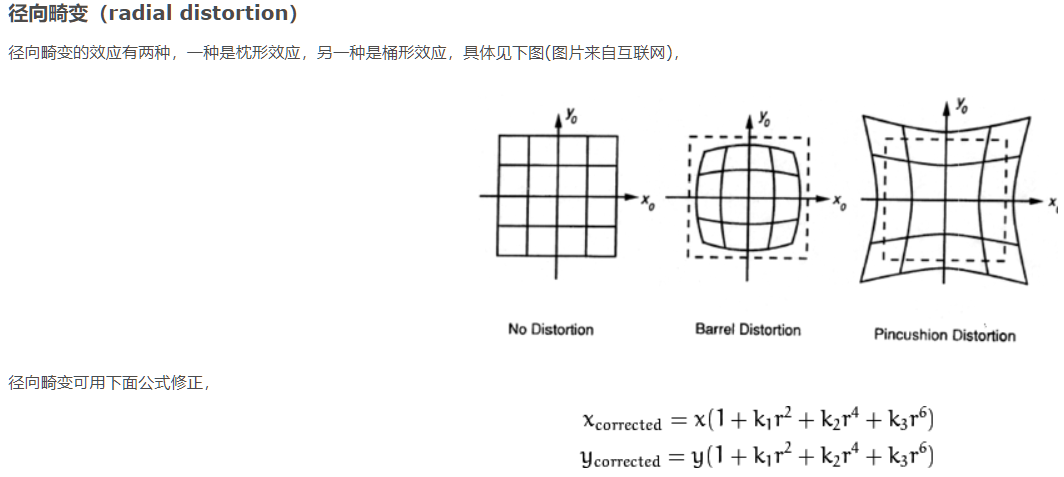

• 畸变系数：由于镜头的物理结构，图像往往会出现径向畸变和切向畸变。通过畸变系数，可以对这些畸变进行校正。

5.1.2 单目标定的关键步骤和参数解释

单目相机标定的关键步骤可以概括为以下几点：

• 准备标定模板：通常使用规则的棋盘格作为标定模板。
• 捕获标定图像：使用相机从不同角度拍摄标定模板的多张图像。
• 角点检测：对捕获的图像进行角点检测，获取角点的图像坐标。
• 参数计算：利用角点的图像坐标和实际坐标，采用优化算法计算相机内部参数。

标定过程中的参数包括：

• 内部参数（Intrinsic Parameters）：焦距、主点坐标、畸变系数。
• 外部参数（Extrinsic Parameters）：相机在世界坐标系中的位置和方向。

5.2 单目标定实践操作

5.2.1 使用OpenCV进行单目相机标定的代码实现

在本小节中，将通过一个实际的例子演示如何使用OpenCV进行单目相机标定。

import numpy as np
import cv2
import glob

# 准备棋盘格角点的世界坐标
criteria = (cv2.TERM_CRITERIA_EPS + cv2.TERM_CRITERIA_MAX_ITER, 30, 0.001)
objp = np.zeros((6*7, 3), np.float32)
objp[:, :2] = np.mgrid[0:7, 0:6].T.reshape(-1, 2)

# 存储所有图像的世界坐标和图像坐标
objpoints = []  # 3d point in real world space
imgpoints = []  # 2d points in image plane.

# 读取所有标定图像
images = glob.glob('path_to_calibration_images/*.jpg')

for fname in images:
    img = cv2.imread(fname)
    gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

    # 找到棋盘格角点
    ret, corners = cv2.findChessboardCorners(gray, (7, 6), None)

    # 如果找到了，添加对象点，图像点
    if ret == True:
        objpoints.append(objp)

        # 细化角点位置
        corners2 = cv2.cornerSubPix(gray, corners, (11, 11), (-1, -1), criteria)
        imgpoints.append(corners2)

        # 绘制和显示角点
        img = cv2.drawChessboardCorners(img, (7, 6), corners2, ret)
        cv2.imshow('img', img)
        cv2.waitKey(500)

cv2.destroyAllWindows()

# 标定
ret, mtx, dist, rvecs, tvecs = cv2.calibrateCamera(objpoints, imgpoints, gray.shape[::-1], None, None)

# 输出结果
print("相机矩阵:\n", mtx)
print("畸变系数:\n", dist)
print("旋转向量:\n", rvecs)
print("平移向量:\n", tvecs)

5.2.2 标定结果的验证和校正

在单目相机标定后，我们需要验证标定的准确性，并对相机进行校正。验证的方法之一是计算标定图像中的重投影误差（Reprojection Error），它是预期角点位置与实际检测到的角点位置之间的差异。

mean_error = 0
for i in range(len(objpoints)):
    imgpoints2, _ = cv2.projectPoints(objpoints[i], rvecs[i], tvecs[i], mtx, dist)
    error = cv2.norm(imgpoints[i], imgpoints2, cv2.NORM_L2)/len(imgpoints2)
    mean_error += error

print("总体平均重投影误差: ", mean_error/len(objpoints))

如果重投影误差较低（通常小于1像素），则认为标定结果是准确的。在实际应用中，还需要校正畸变以提高图像质量。OpenCV提供了 cv2.undistort() 函数用于畸变校正。

img = cv2.imread('calibration_image.jpg')
h, w = img.shape[:2]
newcameramtx, roi = cv2.getOptimalNewCameraMatrix(mtx, dist, (w, h), 1, (w, h))

# 畸变校正
dst = cv2.undistort(img, mtx, dist, None, newcameramtx)

# 裁剪图像
x, y, w, h = roi
dst = dst[y:y+h, x:x+w]
cv2.imwrite('calibresult.png', dst)

通过以上步骤，我们可以完成单目相机的标定过程，并验证和校正相机的图像质量。

6. 双目相机外参数标定与应用场景探讨

6.1 双目相机外参数标定流程

6.1.1 外参数标定的理论依据和数学模型

双目相机系统的外参数标定指的是确定相机在世界坐标系中的位置和朝向，这对于准确的三维重建是至关重要的。外参数主要包含相机的旋转矩阵和位置向量，而标定过程就是解决如何通过一系列已知的标定数据来解算这些参数。

在双目视觉系统中，外参数标定基于以下几个基本假设：

• 相机是针孔模型；
• 相机镜头具有对称性；
• 相机内参已通过标定过程确定。

在数学上，外参数标定可以描述为一个优化问题。给定一系列的三维点和它们在两幅图像上的对应二维点，我们希望找到一个变换矩阵，使得这些点在经过该变换后，三维点投影到二维图像上能最大限度地匹配对应点。

外参数标定的一个关键步骤是确定一个世界坐标系，并在其中放置标定板。然后，我们使用已知的内参和外参数学模型，如以下形式的齐次坐标变换：

X' = R * X + T

其中， X 是在世界坐标系中的点， X' 是经过旋转矩阵 R 和平移向量 T 变换后相机坐标系中的点。

6.1.2 外参数标定的算法实现和优化策略

通常，外参数的标定过程会包括以下步骤：

1. 在世界坐标系中设置标定板，并获取相机同步拍摄的图像。
2. 从图像中检测标定板上的特征点，并与世界坐标系中的点进行匹配。
3. 使用优化算法（如非线性最小二乘法）来估计外参。

这一优化过程可以通过OpenCV库中的 cv::solvePnP 函数实现。该函数使用了Levenberg-Marquardt算法对非线性方程组进行迭代求解：

cv::Mat cameraMatrix, distCoeffs; // 已知的相机内参和畸变系数
cv::Mat rvec, tvec; // 输出的旋转向量和平移向量
std::vector<cv::Point3f> objectPoints; // 世界坐标中的点
std::vector<cv::Point2f> imagePoints; // 图像中的点

// 调用函数进行求解
cv::solvePnP(objectPoints, imagePoints, cameraMatrix, distCoeffs, rvec, tvec);

// 将旋转向量转换为旋转矩阵
cv::Mat R;
cv::Rodrigues(rvec, R);

在进行优化时，可以采取以下策略提高精度：

• 确保标定过程中使用的标定板具有足够的特征点，并且在世界坐标系中有确切的位置。
• 在多个不同角度拍摄标定图像，以增加数据的多样性。
• 适当增加相机内参标定的精确度，因为内参的误差会影响外参的计算。
• 应用合适的优化算法，并根据具体情况调整优化算法的参数。

6.2 双目视觉的应用场景及案例分析

6.2.1 双目视觉在机器人导航、物体检测中的应用

双目视觉系统因其能够提供深度信息，被广泛应用于机器人导航和物体检测。例如，在自动驾驶汽车领域，双目视觉系统可以用来估计车辆与周围环境的距离，这对于避免碰撞和路径规划至关重要。

在机器人导航中，双目相机可以提供实时的深度感知能力，辅助机器人进行避障和路径规划。物体检测方面，双目视觉系统的立体成像能力，可以帮助机器人在复杂的环境中识别和定位物体。

一个典型的双目视觉应用场景是立体视觉里程计（Stereo Visual Odometry），该技术允许机器人或无人车辆在移动过程中通过对比连续图像帧来估计自身的位姿变化。

6.2.2 实际案例中双目标定的挑战与解决方法

在实际案例中，双目标定面临多种挑战。例如，在户外环境中，光照变化、动态物体和反射等都可能影响标定的精度和稳定性。此外，标定过程要求在受控环境中进行，而在实际应用中这些条件很难得到保证。

为了应对这些挑战，研究人员和工程师开发了多种解决方案：

• 使用抗干扰性能更强的算法，如鲁棒性的特征匹配算法。
• 采用具有更好适应性的相机硬件，比如带有良好动态范围的传感器，以抵抗户外光照变化的影响。
• 实时动态调整相机参数，以适应快速变化的环境条件。
• 采用多传感器融合技术，如将双目视觉系统与激光雷达（LiDAR）等其他传感器结合起来，以提高整体系统的可靠性和精确性。

例如，在自动驾驶汽车中，双目相机往往与前视雷达和激光雷达系统配合使用，从而确保在各种复杂场景下的可靠导航和安全行驶。

在应用中，这些方法和策略的组合使用，往往需要根据具体情况和需求进行定制化的设计和优化。

本文还有配套的精品资源，点击获取

简介：双目相机标定技术是计算机视觉中用于获取立体相机参数的关键步骤，它使计算机能够精确地计算出三维空间中物体的位置。OpenCV提供了一套功能强大的算法来进行双目相机标定。本项目旨在深入解析基于OpenCV的双目相机标定过程，包括棋盘格标定板准备、图像采集、角点校正、单目和双目外参数标定以及立体匹配等步骤，并通过实际代码的使用和实验来加深理解。通过本课程，学生将学会配置OpenCV环境，掌握双目标定的数学模型，并能根据需求优化算法，为自动驾驶、机器人导航、三维重建等领域的应用打下基础。

本文还有配套的精品资源，点击获取
