1、提示：如果你并非ComfyUI工作流的创作者而仅仅是使用者，没有任何修改或学习别人工作流的想法，此工具对您并不适用；

2、引入

PS: 不知道大家有没有这种体验：下载别人的工作流，使用后发现效果不错，可惜部分地方和自己需求有点差异想要修改，结果因为工作流内部布线混乱，线路缠绕、交叉，使得工作流的可读性大大降低；

为解决该问题，本人使用Python+vue(界面)写了一个工作流布线器。布局的生成结果以尽可能减少工作流的线路缠绕为目的。

该项目已经进行了打包，在github项目中的releases的dist.zip中，解压即用。虽然界面内部还有少许Bug，但已经能够确保使用；

3、项目介绍

ComfyUI布局器是一个专门用于给工作流json文件进行编辑，修改其中的节点的位置与大小信息，从而使工作流可读性大大增强的工具。

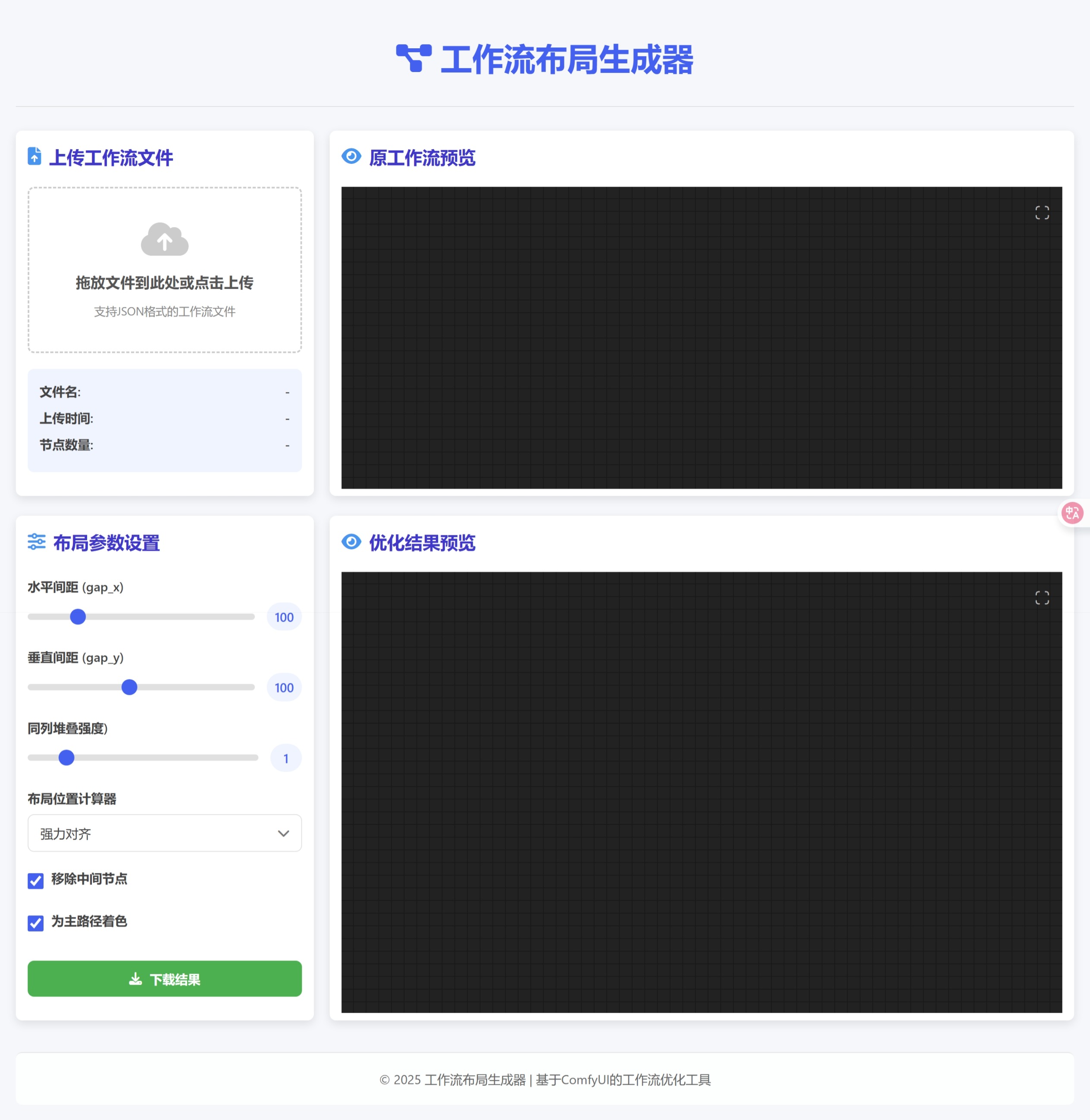

项目使用上，你可以选用CUI界面即纯代码交互，或者是GUI界面(有一点BUG无法修复)；GUI用户界面如下：

核心参数：

①“同列堆叠强度”和②“布局位置计算器”，这两个参数决定了整个工作流布局的基本样貌；

③“为主路径着色”这是考虑引导创作者阅读工作流的顺序；对于着色节点，从左往右，从上到下的快速阅读，就可以快速获知整份工作流的大体思路，符合我们通常的先总体再深入具体到各个分支的阅读习惯；

④移除中间节点的主要目的是为③服务的。如果存在大量中间节点，指"SetNode", "GetNode"和"Reroutine"，那么他们可能截断了原工作流的主路径，最长路径不再是总体的执行路径，主路径着色可能就会产生误导。而在去除中间节点后，最长路径通常就是主路径，是一条最简洁的流程线；此外，在为节点设定Order时，依据的是拓扑排序；但设置中间节点会扰乱节点原有的入度和出度，这会使生成的拓扑排序并非真实的节点执行顺序，有可能让工作流按照错误的顺序进行执行，从而出错！

项目地址：Just-A-Freshman/ComfyUI-Wiring: ComfyWiring: A smart wiring assistant for ComfyUI that automatically arranges node connections to reduce clutter and improve workflow readability."

4、视频演示
