一、在linux下安装vivado2020.2

参考视频：Linux下vivado安装教程_哔哩哔哩_bilibili

复制安装包进入虚拟机

安装包链接：https://pan.quark.cn/s/ca1a15d446fa

我的vmware tools无法使用，不能直接拖进虚拟机，所以使用了U盘复制到虚拟机

解压即可

注意，使用tar命令解压压缩包到指定路径，用的是

tar -xzvf Xilinx_Unified_2020.2_1118_1232.tar.gz -C ~/vivado

安装图形化界面

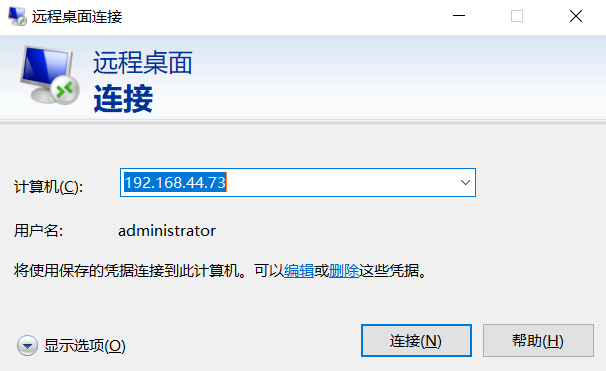

Ubuntu Server 安装图形界面和远程桌面-CSDN博客，用远程桌面连接输入ip地址和用户名就能连接。

执行安装脚本

cd到解压了的路径下，linux中，安装vivado不是通过xsetup.exe,而是xsetup这个脚本，如下所示

执行命令

source xsetup

图像化界面安装流程

器件全部勾选上，避免哪天用到了找不到

选择安装路径

安装

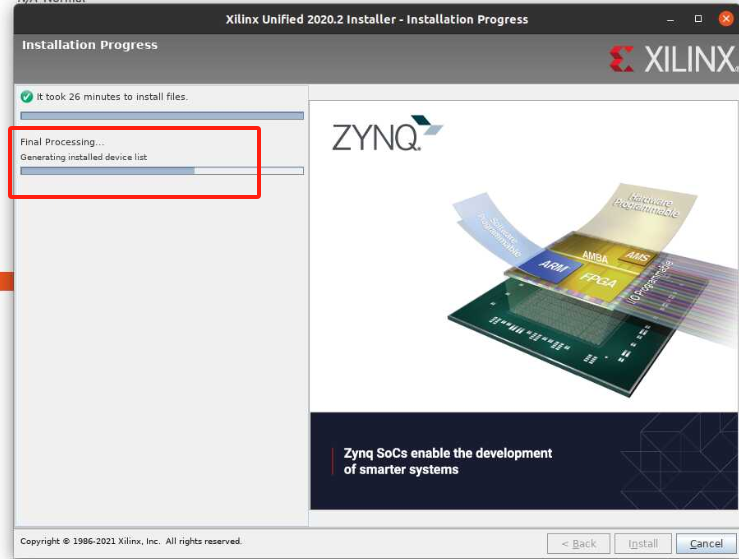

等待

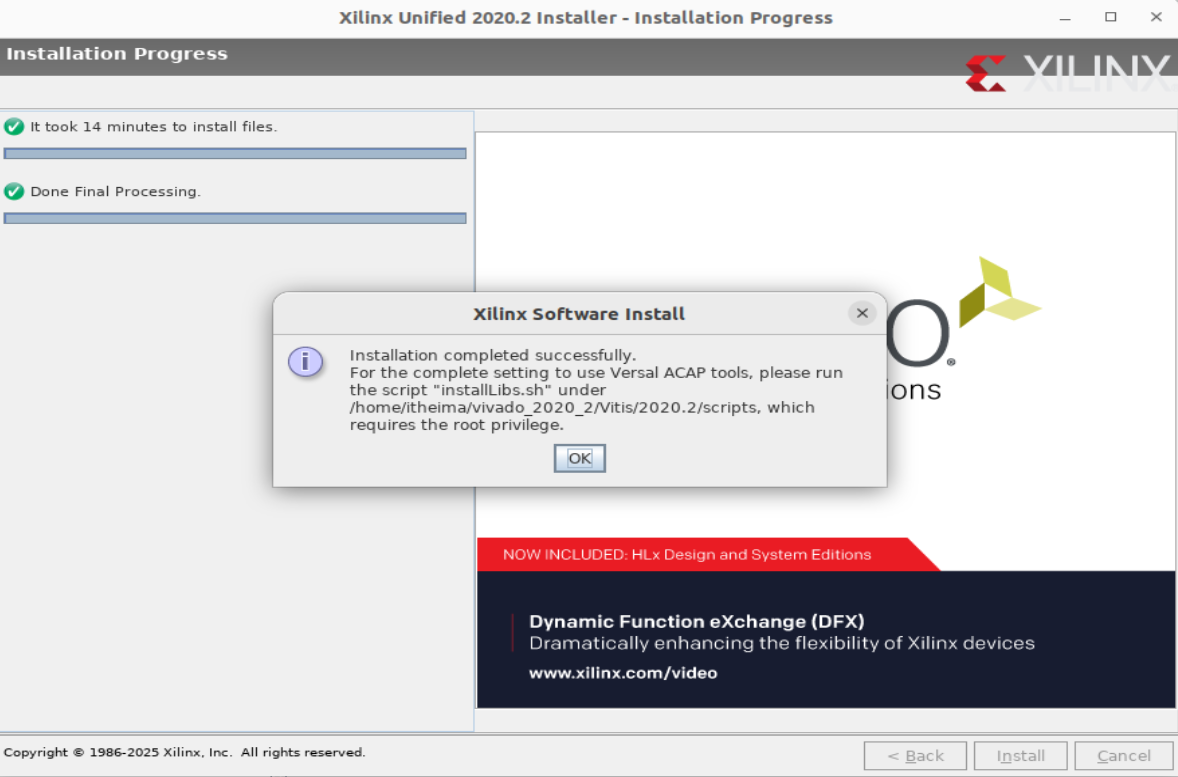

安装完毕后按照指示运行脚本（根据需要）

如果在这一步如下卡住了，先在服务器上安装如下命令。

sudo apt update
sudo apt upgrade
sudo apt install libncurses5
sudo apt install libtinfo5
sudo apt install libncurses5-dev libncursesw5-dev
sudo apt install ncurses-compat-libs

安装出现下面的报错应该不重要。

二、将vivado添加到安装路径

将Vivado路径永久添加到环境变量

将Vivado路径永久添加到环境变量 ，每次终端开启都执行-CSDN博客

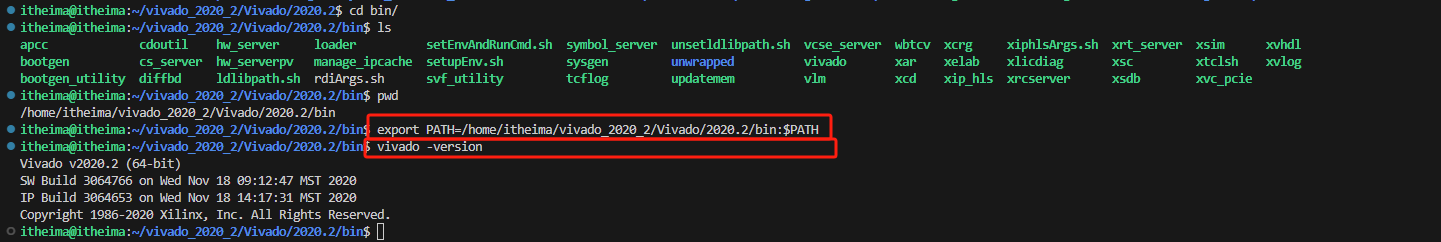

验证安装命令

vivado -version

执行流程如图

三、在本地显示被SSH远程的机器的vivado图形化界面

怎么打开vivado的图形化界面：

VScode远程调试 - 利用RemoteX11+Xming显示GUI_visual studio code_EternalFlow-开放原子开发者工作坊

 对于我的电脑而言，就是：

1、安装对应括展和配置之后

2、将下面的环境变量放到~/.bashrc中，然后source ~/.bashrc

export DISPLAY="192.168.189.46:0.0" # 变成你自己的localhost ip+ xming server的端口号

下面的两种方法任选其一，推荐第一种

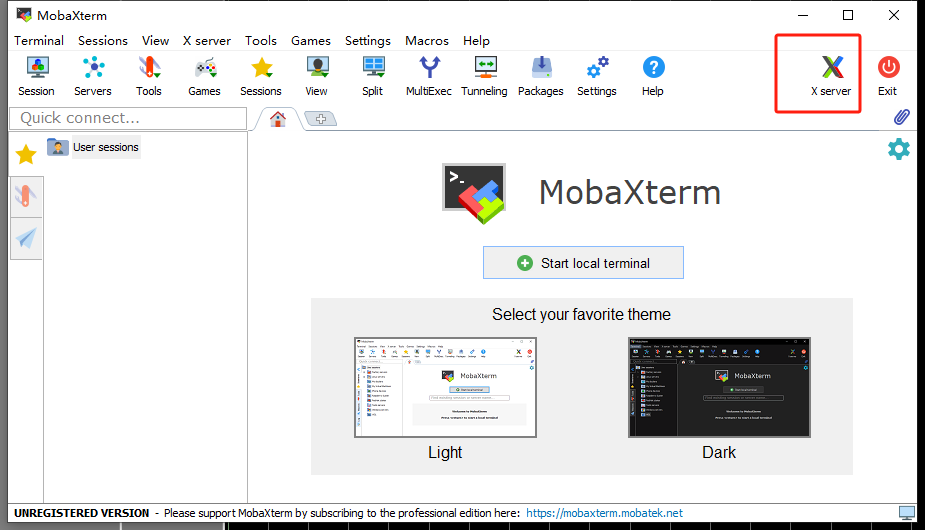

安装mobaxterm,它自带xserver,然后一直开着就可以

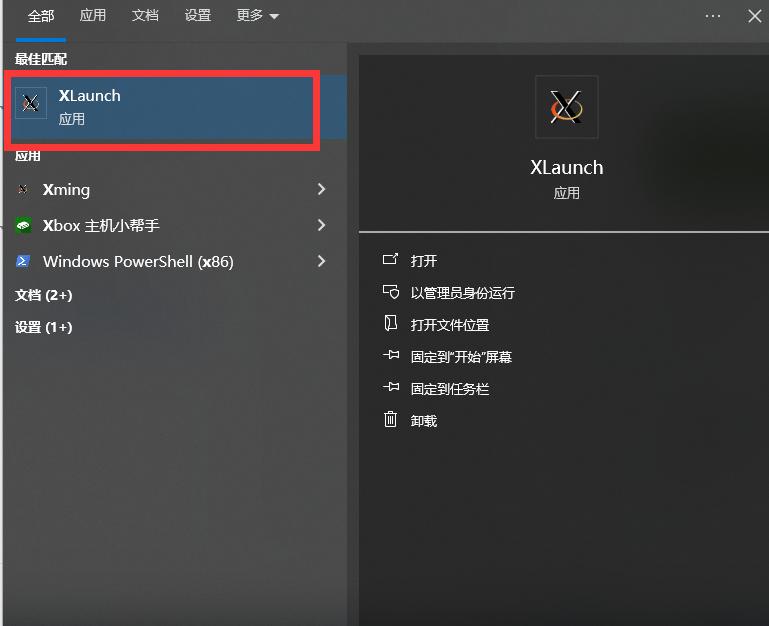

上面的流程一般只需要执行一次，但是每次都要重新启动xlauch

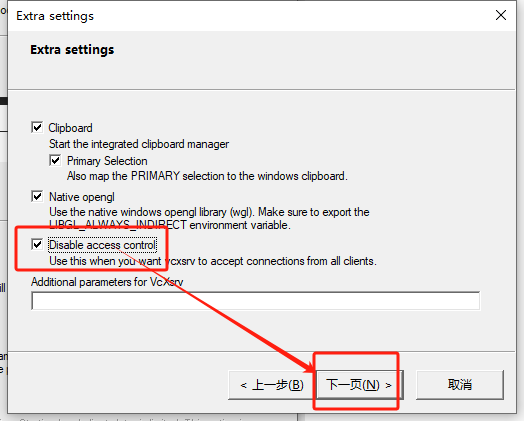

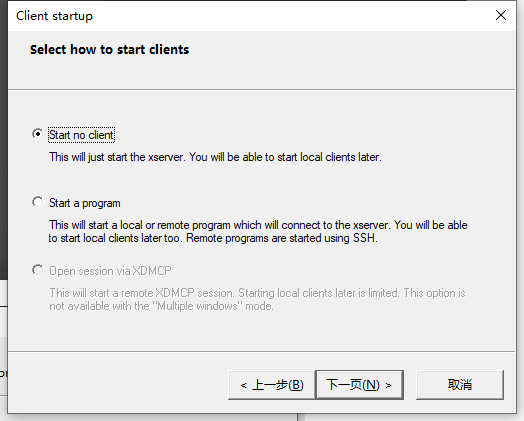

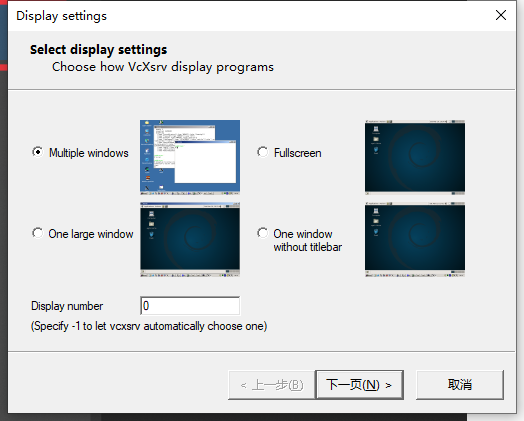

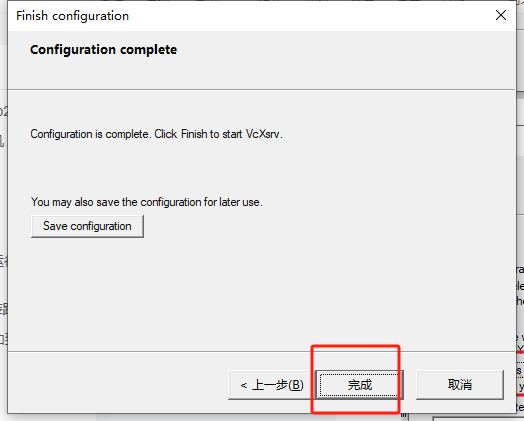

打开x server监听进程，display窗口默认为0

报错收集

如果两台被远程的服务器，都配置的同一个x launch。其中的一台进行图像显示之后，另一台就不能使用这个打开的x launch的进程了，需要重新启动x launch。然后就可以正常使用了。

四、ILA使用

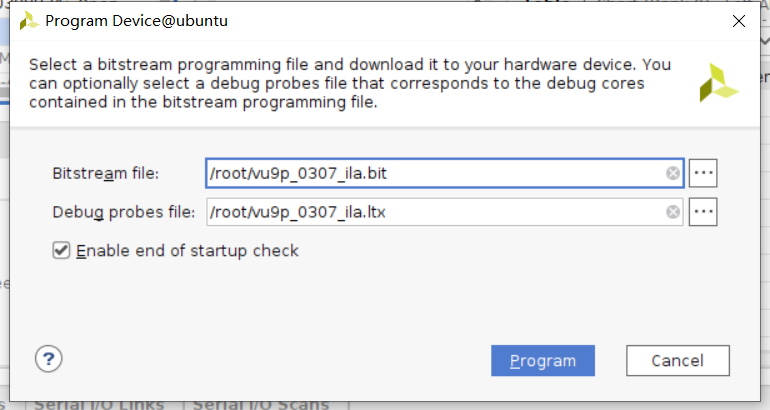

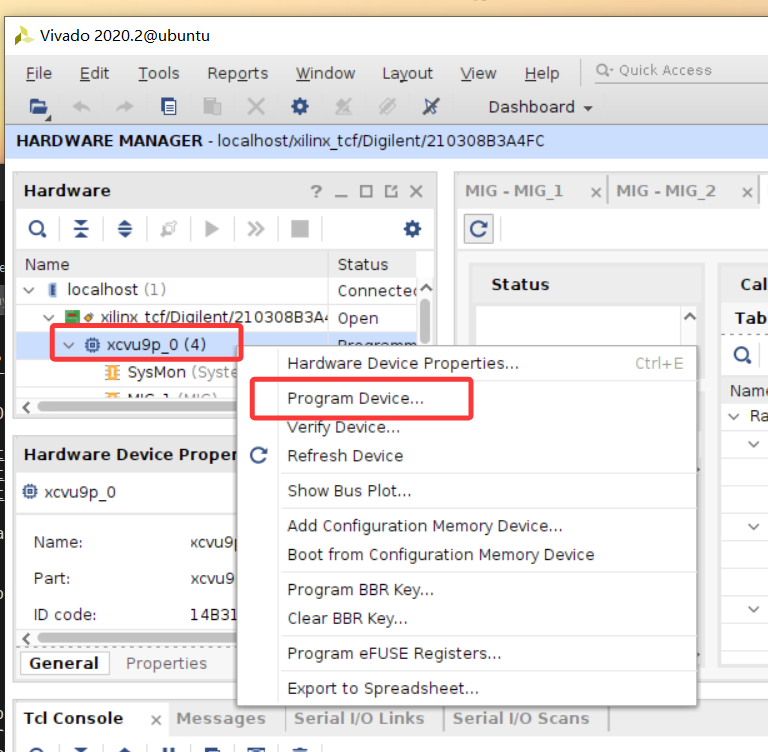

将ila文件和bit文件一起烧进FPGA，然后重启板卡。

但是 vivado的界面不要关，（不太明白为什么要使用两台机器挂ila，可能是要重启服务器，但是vivado界面又没有了）。

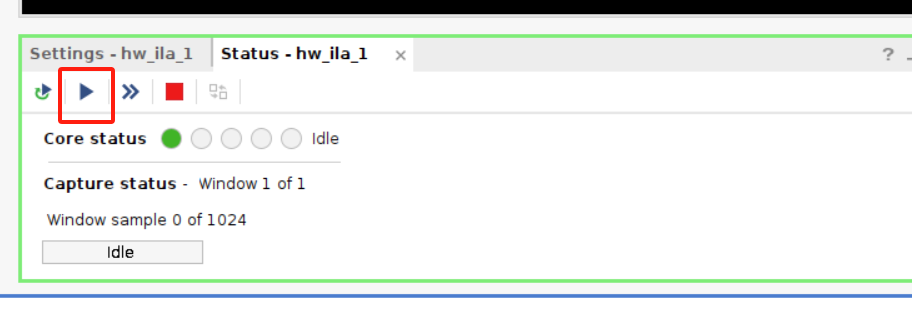

然后设置条件，默认选择and，然后将对应信号的握手信号（valid和ready）设为一，点击图中的箭头，然后发送数据包。握手之后，就可以抓到此时对应的数据了。

五、导出ila数据为波形文件

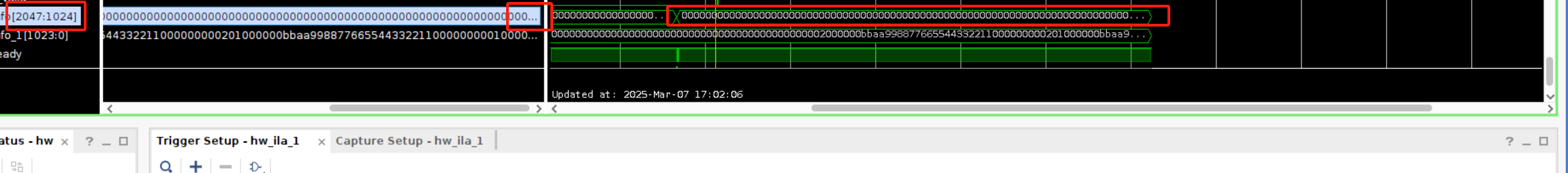

如果发生了数据位宽太大，看不全的话，如下图：

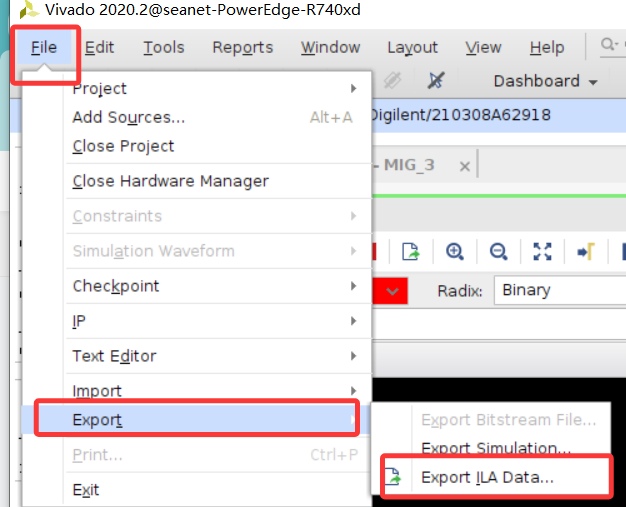

导出为这个文件，然后用gtkwave打开就行。
