数据准备

单目棋盘格图像，图像为一分钟视频（1秒10帧）导出，60张，标定之后还要进行筛选，保留20组就可以了。

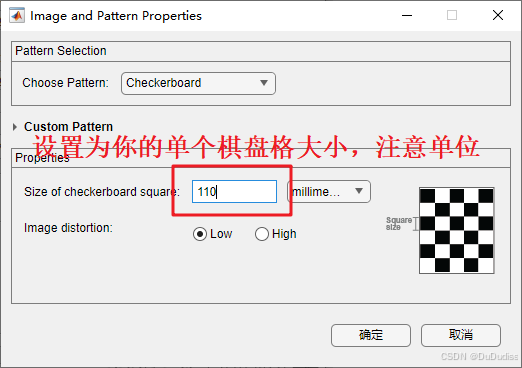

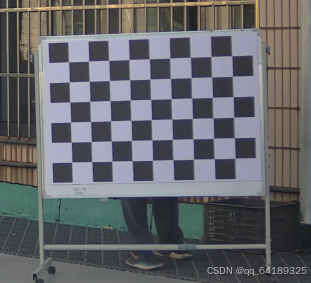

棋盘格制作：打印店，pvc材质，格子大小为110mm，有没有白边都可以。（为了便于稳定用双面胶固定在了白板上）

一、MATLAB R2022b 单目标定

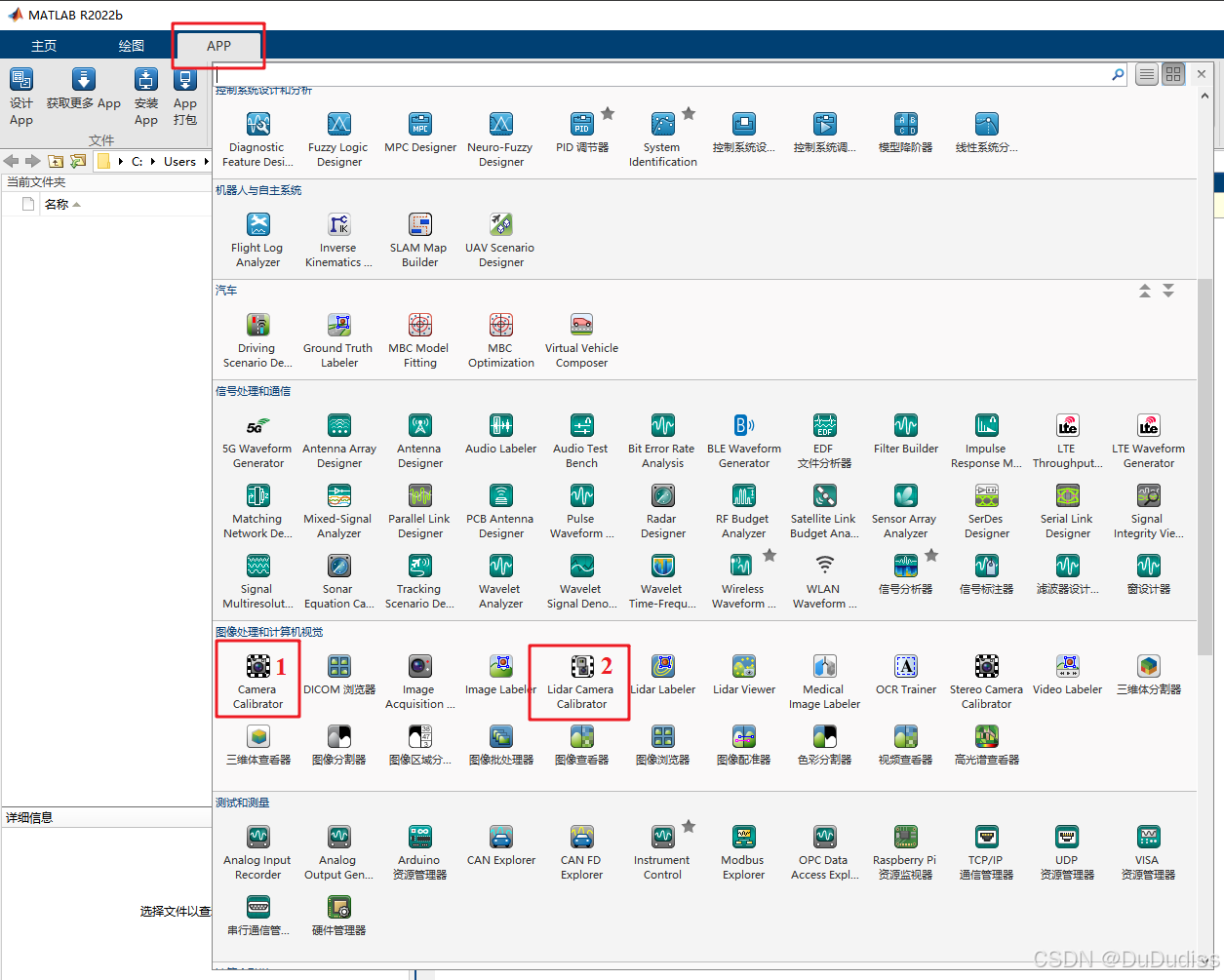

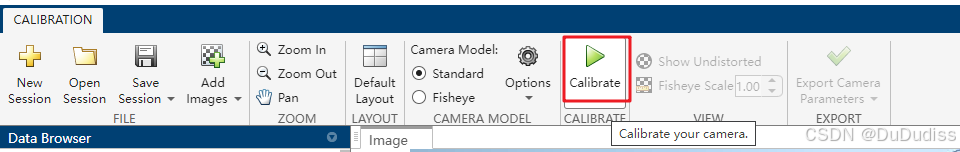

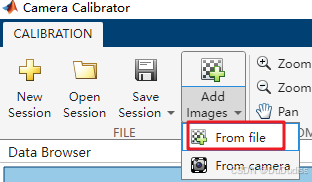

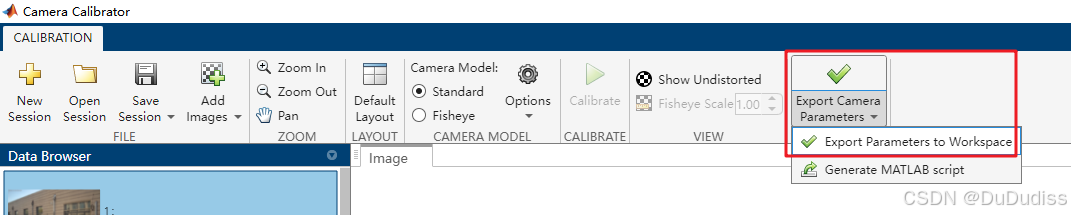

APP里面有的相机单目标定和相机-雷达联合标定工具，注意安装matlab的时候选择Computer Vision Toolbox。按下列操作进行单目相机标定，注意图中红字注释。

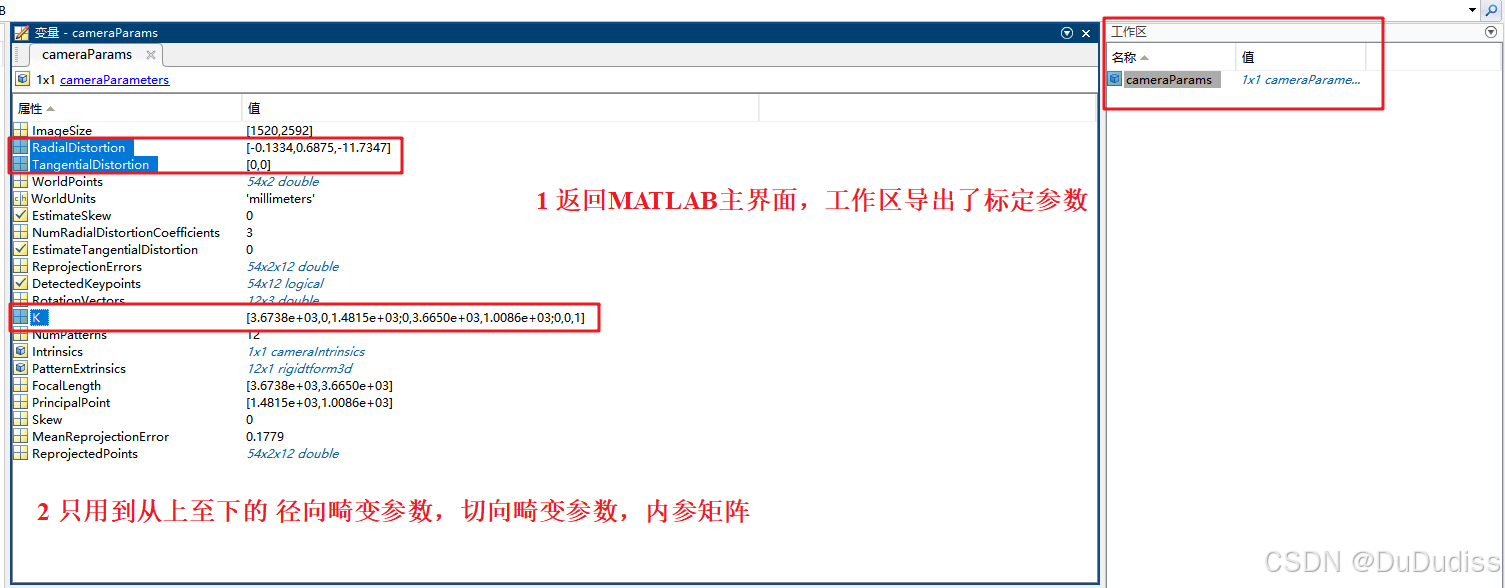

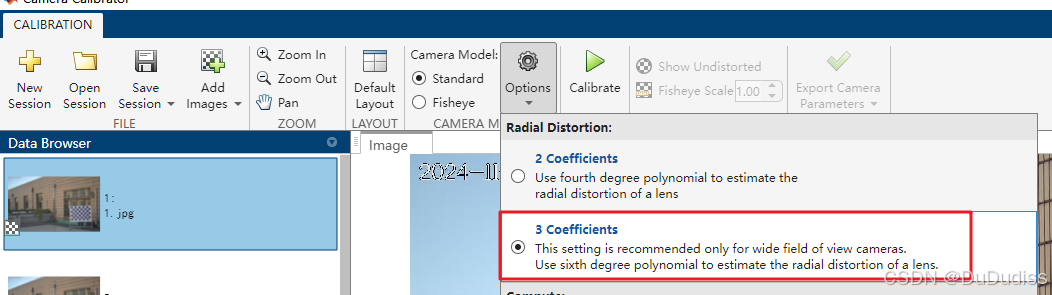

注意：此处要在“设置”中选择输出3个径向畸变参数，因为后续得到内参外参和畸变系数后要利用opencv中的投影方法cv2.projectPoints(np.array(pts_3d), rvec, tvec, camera_matrix, distCoeffs)，进行点到图像的投影，distCoeffs变量处一般需要3个径向畸变系数和2个切向畸变系数。

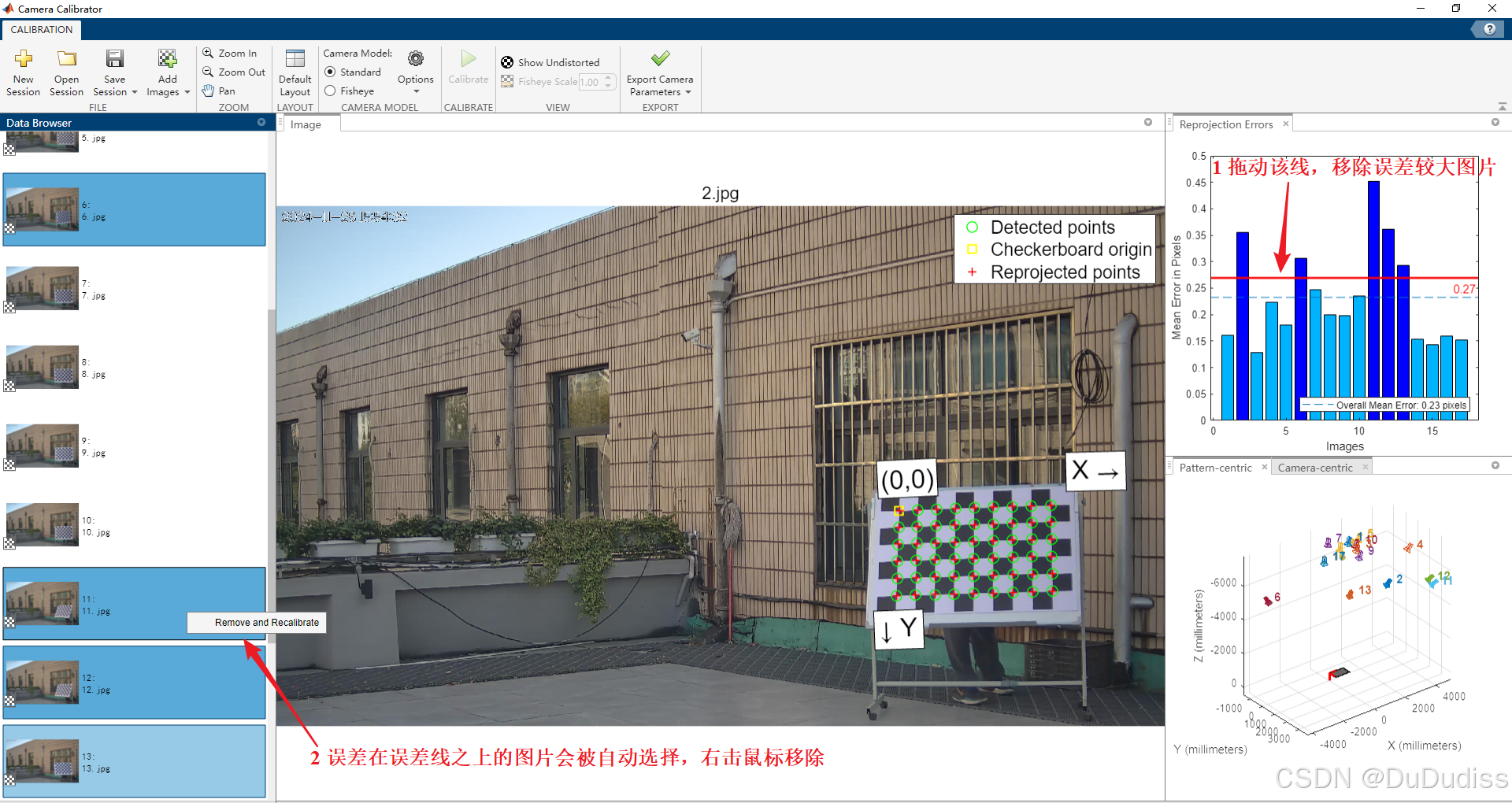

注意：erros小于0.3较为合适 。



二、MATLAB R2022b 雷达-相机联合标定

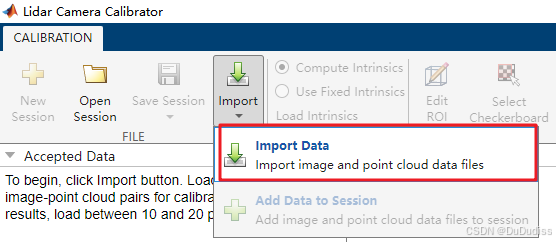

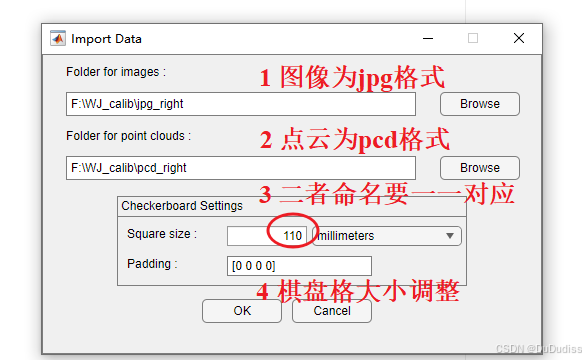

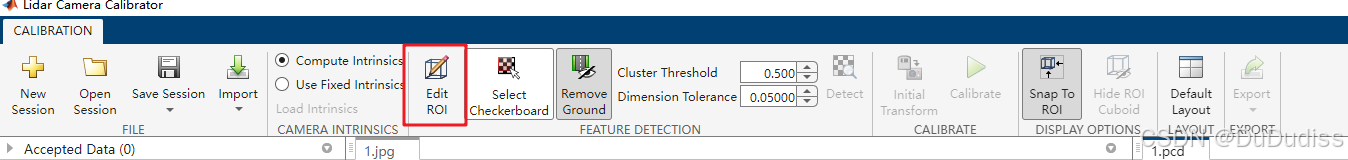

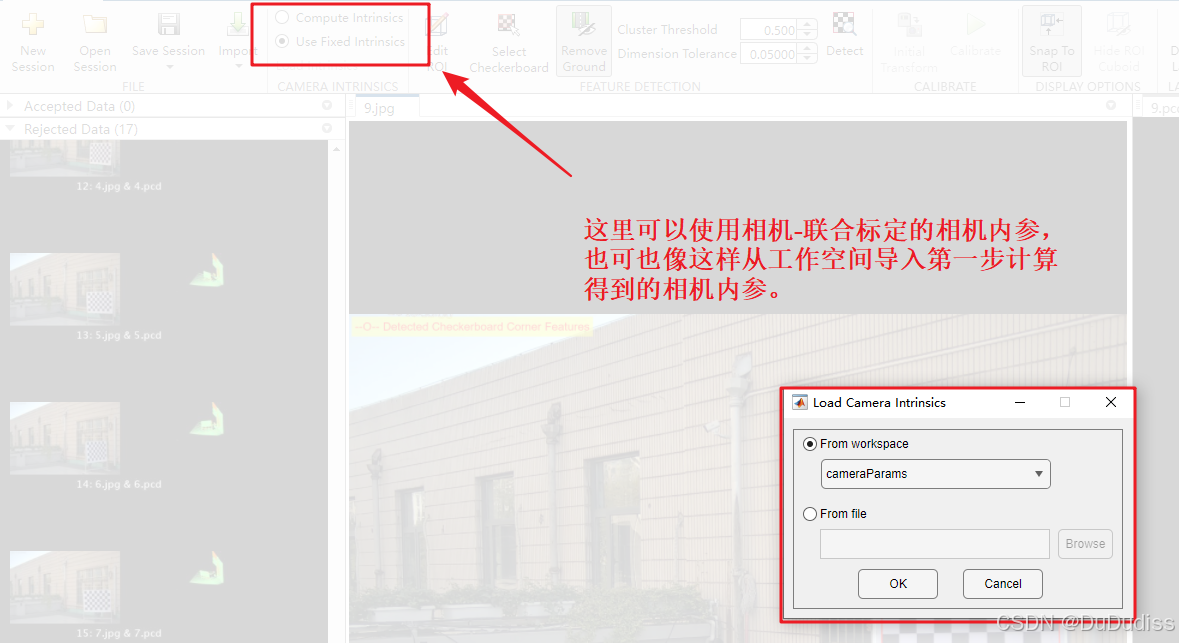

APP里面有的相机单目标定和相机-雷达联合标定工具，注意安装matlab的时候选择Computer Vision Toolbox。按下列操作进行相机-雷达联合标定，注意图中红字注释。

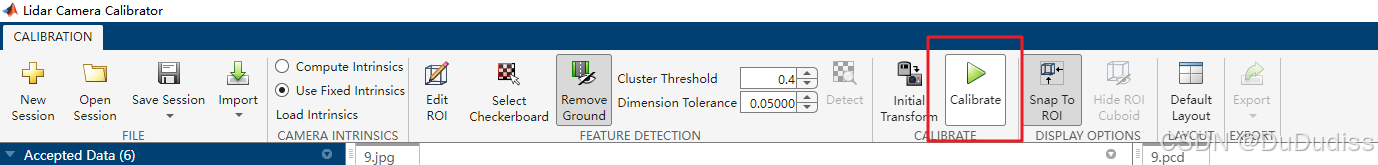

注意：此处等待时间稍长，耐心等待 。

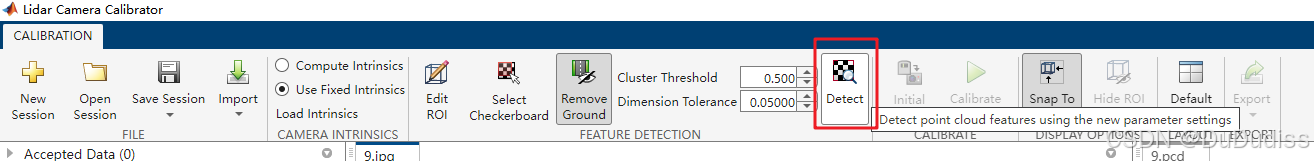

遇到问题：“根据提供的参数未自动匹配到检测对象。请检查棋盘格和检测参数设置执行标定”

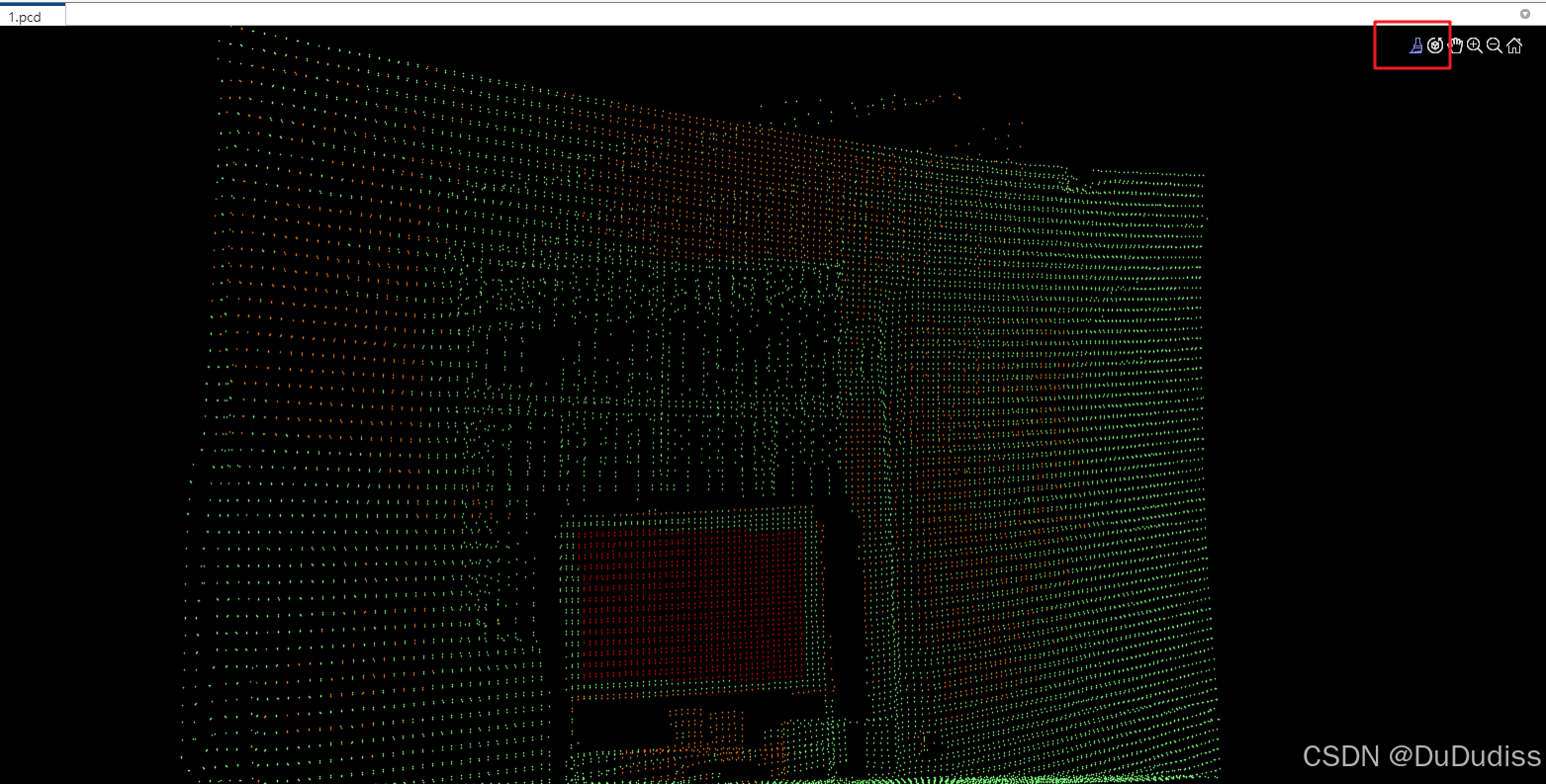

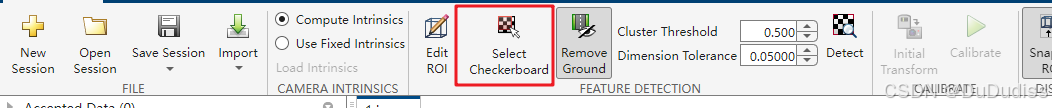

点击确定，继续如下操作即可。

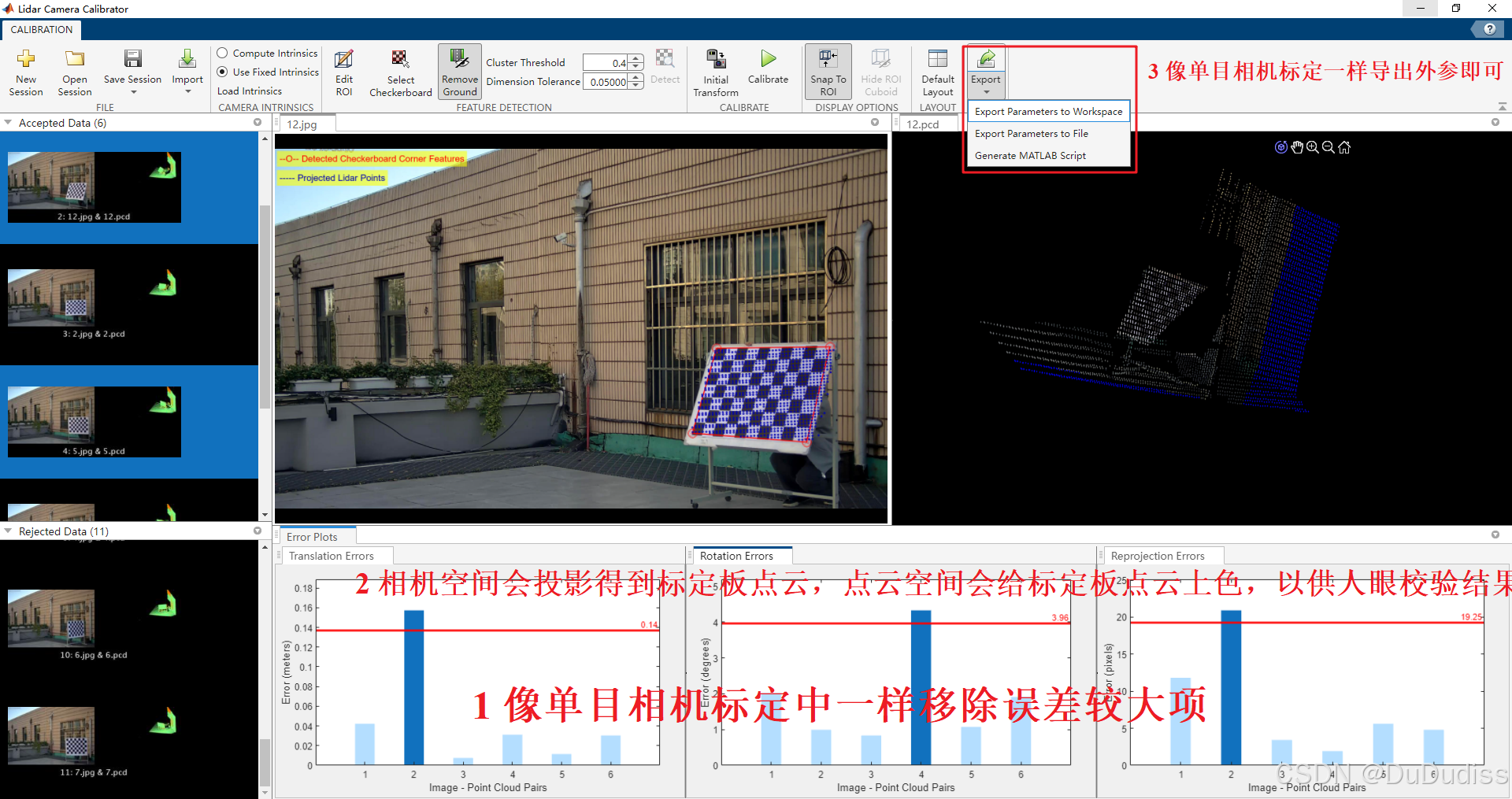

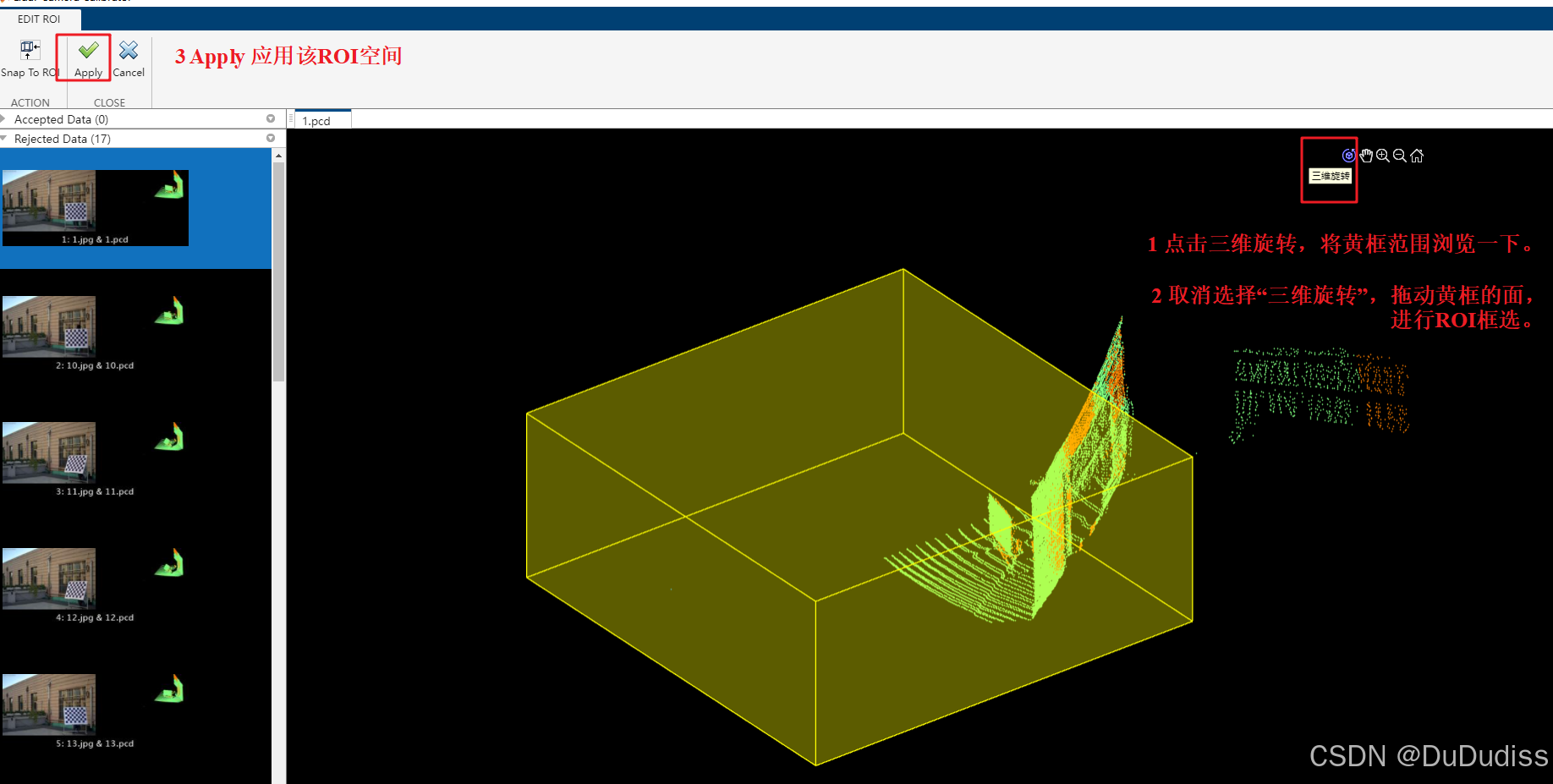

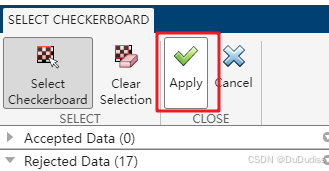

顺序刷完所有影像-点云对后，点击“APPLY”。

三、 opencv投影点云至图像

import cv2
import numpy as np
import open3d as o3d

# 读取对应时间戳的原始图像和点云数据
image_path = "img/1731575992055.png"
pcd_path = "unrefined/1731575992042.npy"

# 读取图像和点云数据
image_origin = cv2.imread(image_path)
pts_3d = np.load(pcd_path)[:,:3]

# 检查图像文件是否存在
if image_origin is None:
    raise FileNotFoundError(f"Image file not found: {image_path}")

# 检查点云文件是否存在
if pts_3d is None:
    raise FileNotFoundError(f"Point cloud file not found: {pcd_path}")

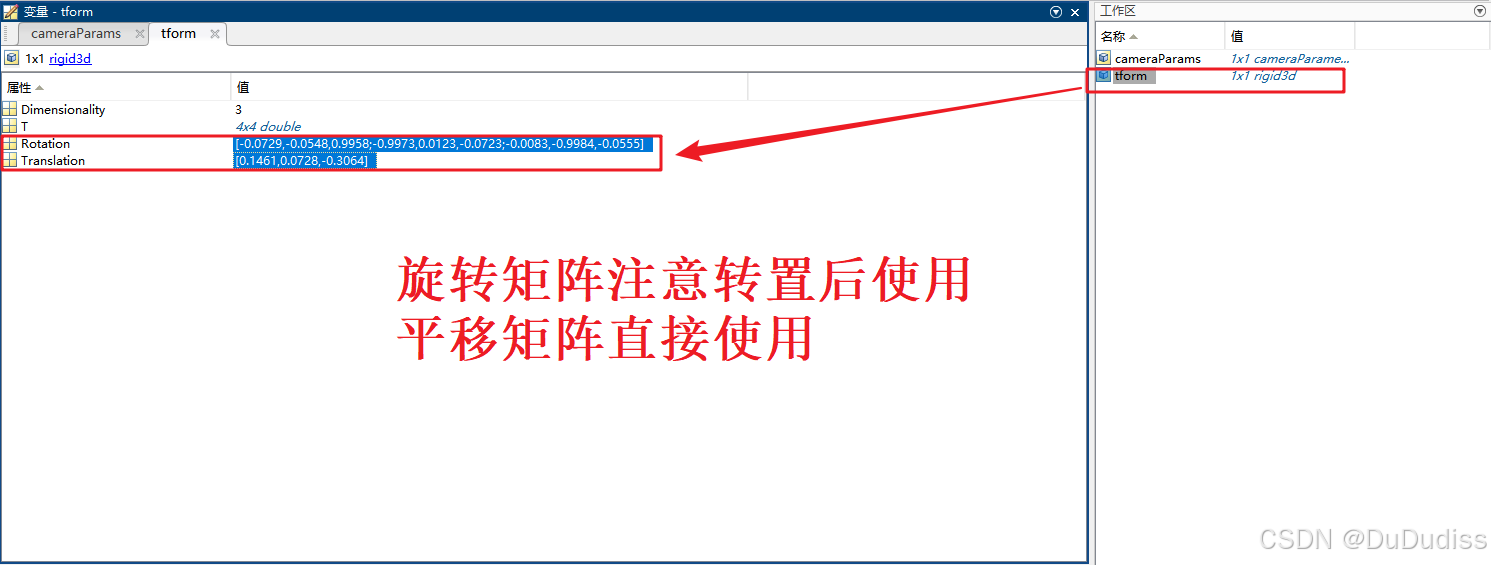

# 替换为你的matalab2022b,lidar-camera联合标定得到的 旋转矩阵
R_mat =  np.array([[-0.03066333,-0.99949681,0.00811706],
 [-0.05387041,-0.0064565,-0.99852706],
 [ 0.99807702,-0.03105543,-0.05364533]])

# 将旋转矩阵转换为旋转向量，忽略雅克比矩阵
rvec, _ = cv2.Rodrigues(R_mat)

# matalab2022b,lidar-camera联合标定得到的 平移矩阵
tvec = np.float64 ([-0.33628258,-0.23184742,-1.56922673])

# 替换为你的单目相机标定得到的 内参矩阵
camera_matrix = np.array([[3.667707933106739e+03,0,1.433499422496609e+03],
[0,3.662269624729289e+03,1.045217443029531e+03],
[0,0,1]])


# 替换为你的单目相机标定得到的 径向、切向畸变系数，注意畸变系数的顺序[k1,k2,p1,p2,k3]，径向畸变[k1,k2,k3]，切向畸变[p1,p2]
distCoeffs = np.array([-0.180612996704174,-0.049926197398823,0, 0,2.102459188343559])

# 点云投影到图像平面
pts_2d, _ = cv2.projectPoints(np.array(pts_3d), rvec, tvec, camera_matrix, distCoeffs)
image_project = image_origin.copy()

# 遍历所有投影点，用蓝色绘制
for point_2d in pts_2d:
    x, y = point_2d.ravel()
    x, y = int(x), int(y)
    if 0 <= x < image_origin.shape[1] and 0 <= y < image_origin.shape[0]:
        cv2.circle(image_project, (x, y), 2, (255, 0, 0), -1)  # 用蓝色绘制

# 显示图像
image_origin = cv2.resize(image_origin, (int(image_origin.shape[1]/2), int(image_origin.shape[0]/2)))
image_project = cv2.resize(image_project, (int(image_project.shape[1]/2), int(image_project.shape[0]/2)))
cv2.imshow("project image", image_project)
cv2.waitKey(0)

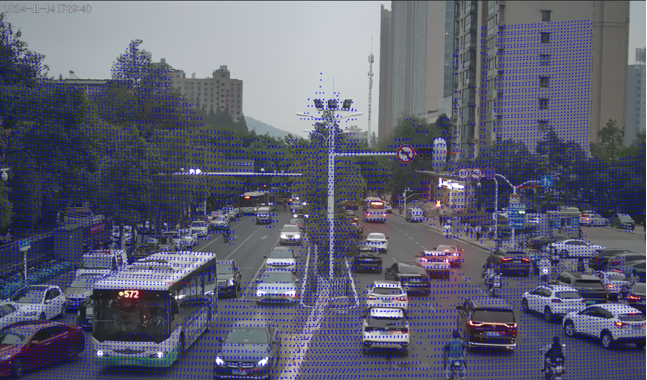

结果示例：
