图像拼接技术在计算机视觉领域有着广泛的应用，如全景图像生成、医学图像处理等。本文介绍了一种基于 OpenCV 的图像拼接算法，该算法通过特征点提取、匹配以及图像变换等步骤，实现了两张图像的高效拼接。实验结果表明，该算法能够快速准确地完成图像拼接任务，具有较高的实用价值。

1、图像拼接算法简介

图像拼接是一种将多幅具有重叠区域的图像无缝拼接成一幅更大范围图像的技术，其核心步骤包括以下几个方面：
特征提取：通过算法（如SIFT、ORB、SURF等）检测图像中的关键点和描述符。这些关键点是图像中具有独特特征的位置，描述符则是对这些关键点周围区域的特征描述。
特征匹配：将不同图像中的关键点描述符进行匹配，找出相似的关键点对。常用的匹配算法有FLANN等。
图像配准：根据匹配到的关键点对，计算变换矩阵（通常是单应性矩阵），将一幅图像变换到另一幅图像的坐标系中，实现图像的对齐。
图像融合：对变换后的图像进行融合，消除拼接缝隙，平滑过渡重叠区域，使拼接后的图像看起来更加自然。

2、图像拼接应用场景

图像拼接技术在多个领域都有广泛的应用，以下是一些主要的应用场景：
航空遥感与地理信息系统：通过拼接多幅遥感图像，可以生成覆盖更广泛区域的高分辨率地图，用于监测地壳位移、地形变化、城市规划、环境监测等。
医学影像：在医学成像中，图像拼接可用于将多个局部图像拼接成完整的身体部位图像，如将多张X光片或CT图像拼接，帮助医生更全面地观察病变区域。
工业检测：在工业生产中，图像拼接可用于检测大型物体的表面缺陷，如飞机机身、汽车零部件等。通过拼接多张局部图像，可以实现对整个物体的全面检测。
农业领域：利用无人机拍摄的农田图像进行拼接，可以生成高精度的农田全景图，用于监测作物生长状况、病虫害情况、灌溉需求等，为精准农业提供支持。
虚拟现实与增强现实：在虚拟现实和增强现实应用中，图像拼接可用于生成全景图像或视频，为用户提供沉浸式的视觉体验。

3、图像拼接方法

3.1 准备工作

1、配置vs2019集成开发环境，下载opencv4.7.0 windows 版本，创建开发环境

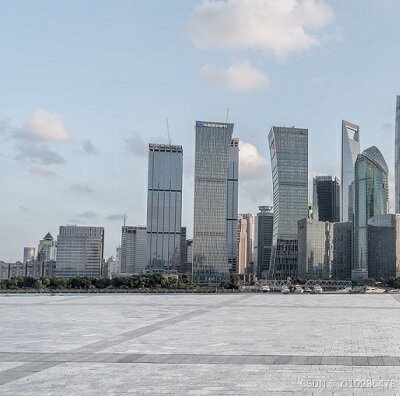

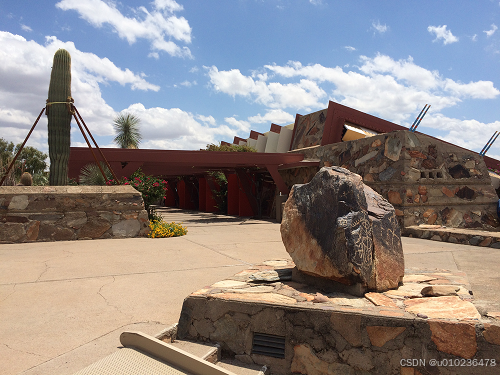

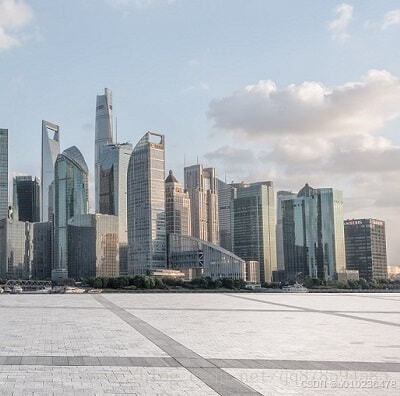

2、选用两幅相邻的图像作为输入，图像大小相同。确保它们之间有一定的重叠区域

3.2 算法步骤

1、图像转换
读取两张待拼接的图像，并将它们转换为灰度图像。灰度图像有助于提高特征检测的效率和准确性。
2、特征点提取
特征点提取是图像拼接的关键步骤之一。本文采用 SIFT（尺度不变特征变换）算法提取图像的特征点。SIFT 算法能够检测到图像中的关键点，并计算出每个关键点的描述子。这些描述子具有尺度不变性和旋转不变性，能够在不同尺度和旋转角度下保持一致。通过调用 OpenCV 中的 cv::SIFT::create() 函数，可以创建一个 SIFT 检测器，并使用 detectAndCompute 方法提取图像的特征点和描述子。
3、特征点匹配
在提取到两幅图像的特征点描述子后，需要对它们进行匹配。本文采用基于 FLANN（快速最近邻搜索）的匹配算法。FLANN 是一种高效的最近邻搜索算法，能够快速找到描述子之间的匹配对。通过调用 OpenCV 中的 cv::FlannBasedMatcher::create() 函数创建一个 FLANN 匹配器，并使用 knnMatch 方法进行匹配。为了提高匹配的准确性，本文采用 Lowe 的比率测试方法，即只保留比距离小于 0.75 的匹配对作为有效的匹配点。
4、图像变换与拼接
在获得有效的匹配点后，需要计算图像之间的变换矩阵。本文使用 OpenCV 中的 cv::findHomography 函数，通过 RANSAC 算法计算出图像之间的单应性矩阵。该矩阵描述了图像之间的几何变换关系。然后，使用 cv::warpPerspective 函数对图像进行透视变换，将第二幅图像变换到第一幅图像的坐标系下。最后，将两幅图像进行混合，得到拼接后的图像。

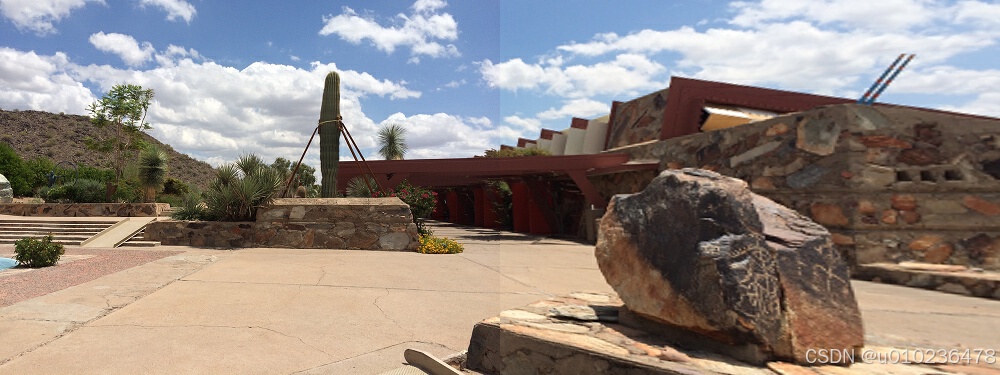

拼接后图像如下所示

可以看出生成图片衔接处有缝隙，因此需要用图像融合的算法平滑衔接处缝隙

本文采用线性混合的方法，在拼接区域的一定宽度内，根据像素位置计算混合权重，将两幅图像的像素值进行加权求和，从而实现平滑过渡。

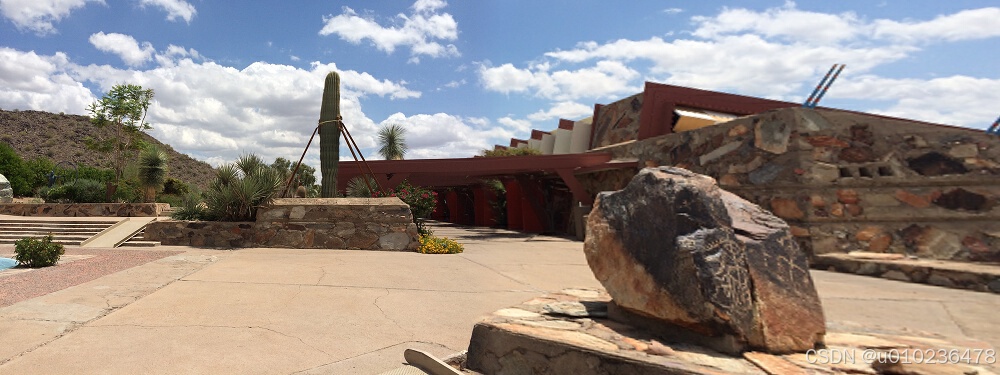

通过图像融合算法避免了拼接处的明显接缝或颜色突变，从而提高了图像拼接的质量和视觉效果。

3.3 ORB算法

ORB算法本身计算复杂度较低，对硬件资源要求不高，适合在资源受限的嵌入式平台上运行。
特征提取：将 SIFT 替换为 ORB 算法。
特征点匹配：使用 BFMatcher 替代 FlannBasedMatcher，因为 ORB 的描述子是二值描述子，适合使用 Hamming 距离
输出图像为
经过测试，ORB算法速度明显提升，与SIFT算法相比，速度提升了6倍

3.2 算法改进

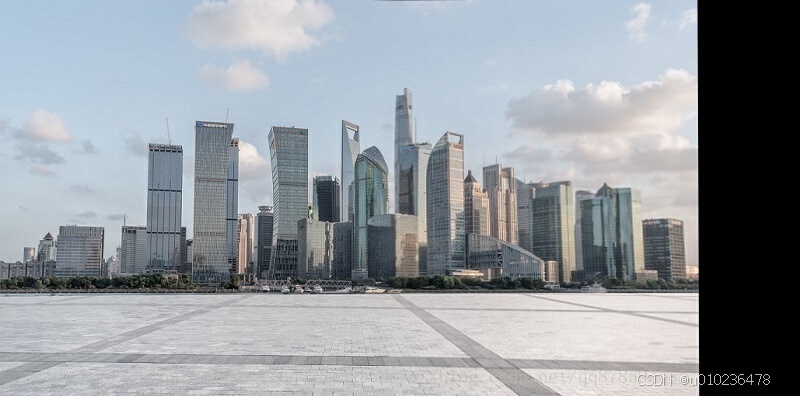

在图像拼接的过程中，右侧可能会出现黑色边框通常是因为目标图像的尺寸设置不当，导致部分区域未被正确填充如图所示

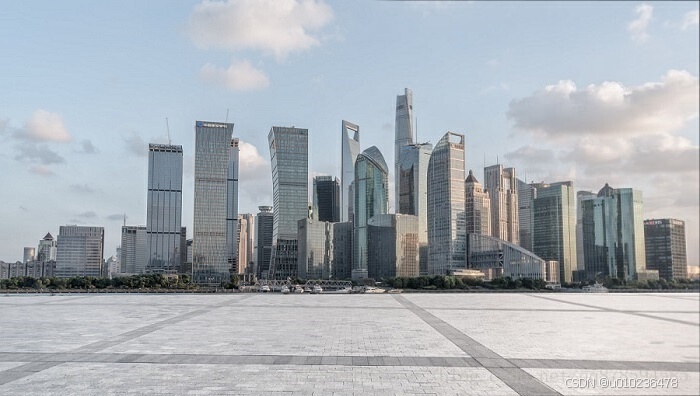

因此要裁剪黑色边框，通过从右向左遍历图像的每一列，检查是否存在黑色边框，并裁剪掉这些区域后得到

黑色边框消除

3、结论

本文提出了一种基于 OpenCV 的图像拼接算法，通过特征点提取、匹配以及图像变换等步骤，实现了两张图像的高效拼接。实验结果表明，该算法能够快速准确地完成图像拼接任务，具有较高的实用价值。未来工作可以进一步优化算法性能，提高拼接精度，并探索在更多领域的应用。
