abaqus数值模拟案例系列-随机纤维分布二维RVE模型微观横向拉伸损伤，设置了周期边界，采用Drucker-Prager（dp）准则，Ductile-Damage延性损伤，界面采用cohesive单元，采用牵引分离方法，Qudes-Damage损伤，对比了两种求解器下的结果，载荷峰值几乎一致，损伤有不同，内包含cae、inp以及odb结果文件。

（正文开始）

随机纤维RVE模型的横向拉伸损伤分析里有个挺有意思的现象：用Explicit和Standard两种求解器跑出来的载荷峰值几乎重合，但纤维基体损伤路径和界面脱粘形态差异肉眼可见。这个案例用二维RVE玩微观尺度破坏，核心在于材料损伤与界面脱粘的耦合机制。

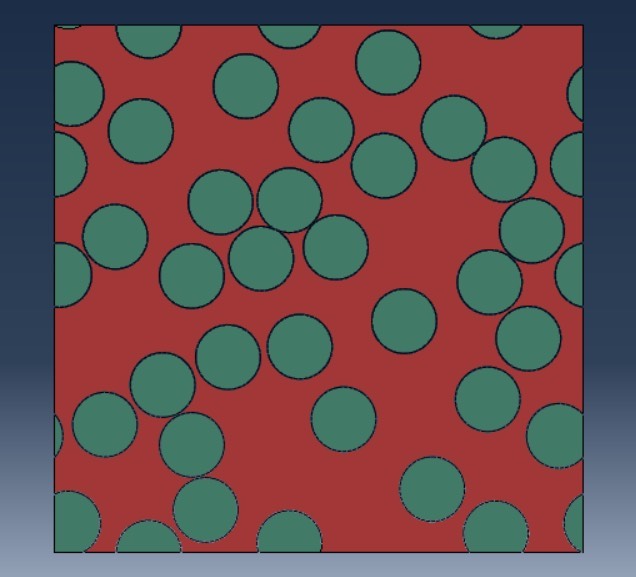

模型搭建阶段最头疼的是周期边界实现。在Python脚本里直接操作约束方程比GUI点选高效得多。下面这段代码片段展示了如何用方程约束实现X方向位移传递：

mdb.models['Model-1'].Equation(
    name='Periodic-X',
    terms=[(1.0, 'Node-1', 1), (-1.0, 'Node-2', 1), (1.0, 'Node-3', 1)]
)

这里的节点编号需要配合网格剖分策略，特别是纤维与基体交界处的节点映射。有个坑是当纤维体积分数超过35%时，周期边界的节点对可能错位，这时候得回到脚本里重新校验节点坐标匹配逻辑。

材料部分基体用的Drucker-Prager+延性损伤组合拳。DP准则参数设置要注意膨胀角不能直接取内摩擦角，得换算成等效参数。损伤演化里的特征长度参数需要根据网格尺寸动态调整，否则损伤带会跑偏：

mdb.models['Model-1'].materials['Matrix'].DruckerPrager(
    angle=30.0, eccentricity=0.1, testData=OFF
)
mdb.models['Model-1'].materials['Matrix'].ductileDamageInitiation(
    table=((0.05, 0.0), )
)

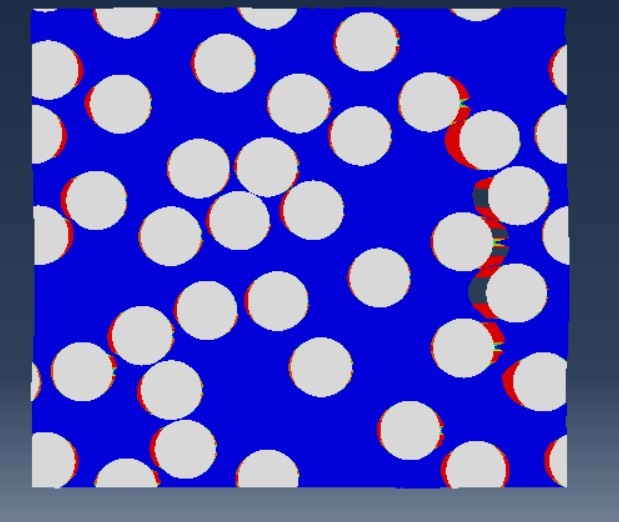

界面cohesive单元是戏精担当。牵引分离准则里的刚度参数Knn建议取基体弹性模量量级的100倍，太小会导致界面提前失效。损伤判据用QUADAS准则时，混合模式指数n的取值直接影响脱粘形态。试过n=1.5时界面损伤扩展速度比n=2时快30%左右。

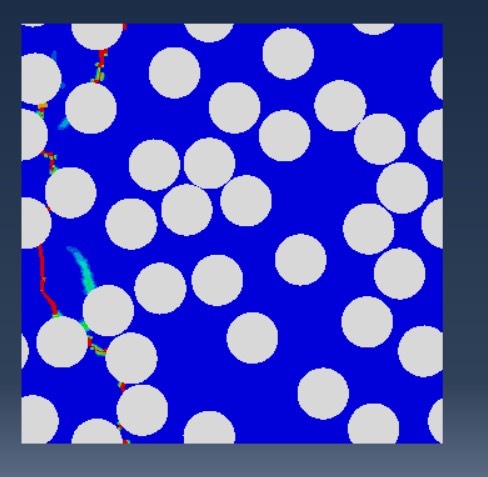

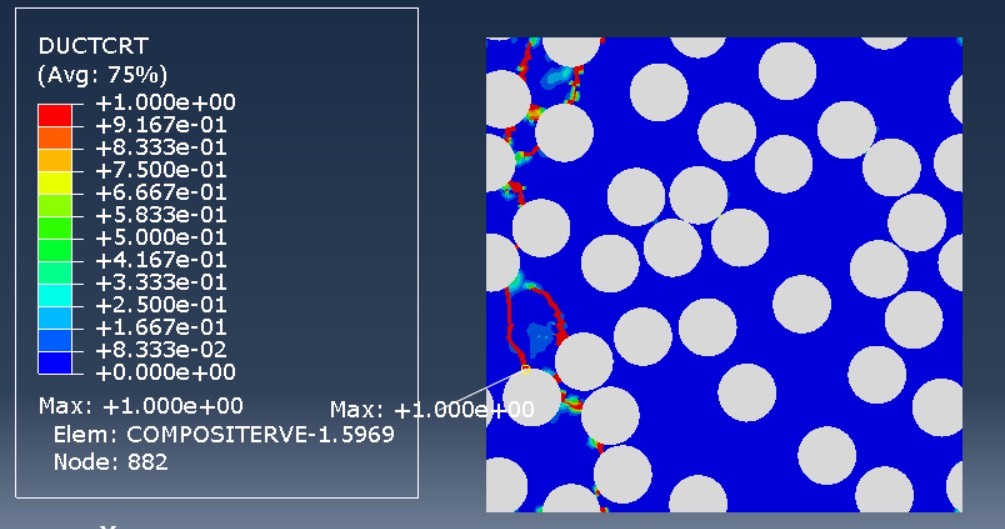

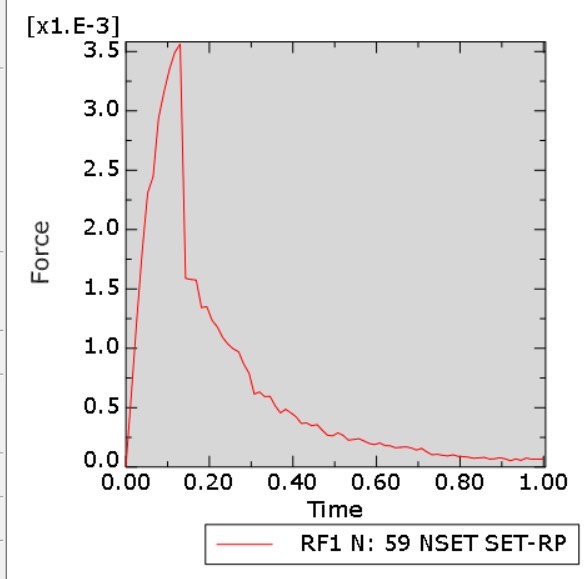

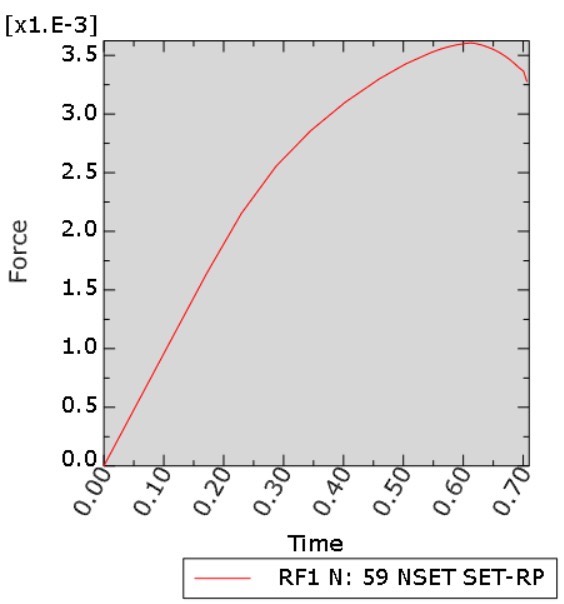

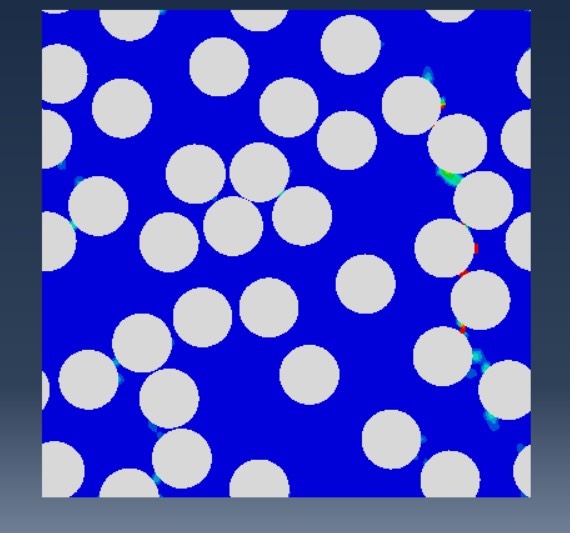

求解器对比环节发现Standard在基体损伤演化路径更平滑，但Explicit能捕捉到更细碎的界面裂纹分支。这跟两者的迭代算法有关——Explicit的显式时间积分对材料软化阶段的收敛更宽容。载荷位移曲线在峰值点后分叉明显，Standard的下降段更陡，可能跟隐式算法的迭代容差设置有关。

跑完算例后建议用Python脚本批量提取损伤变量。比如下面这段可以批量输出各增量步的基体损伤分布：

odb = openOdb('Job-1.odb')
frame = odb.steps['Step-1'].frames[-1]
damage = frame.fieldOutputs['DAMAGEC']
with open('damage_data.csv','w') as f:
    for value in damage.values:
        f.write(f"{value.nodeLabel},{value.data}\n")

有个细节是当基体损伤与界面损伤同时激活时，建议在Visualization模块里用不同颜色通道叠加显示，能更直观观察两种损伤机制的相互作用。试过把基体损伤设为红色渐变，界面损伤用蓝色半透明覆盖，视觉效果相当炸裂。

（文件说明穿插在正文中）案例包里包含的FiberRVE.inp文件可以直接用命令行提交计算，注意修改内存分配参数。结果文件Explicit.odb和_Standard.odb建议用Abaqus Viewer对比播放动画，损伤传播速度差异一目了然。
