TurMass™ 技术在多个特性上非常适合做语音应用，也是窄带物联网语音传输的特色存在： 超高的灵敏度，使得语音传输距离较其他技术都要远 较快的速率，可支持 2.4kbps-64kbps 码率的语音，适合各类音质（48kbps 以上的 opus 算法可以接近 CD 音质） 物理层的时隙特性非常适合语音的应用，非常方便的做全双工及多路语音传输 方案有极具性比较，蓝牙+TK8620 两颗芯片即可组成一套语音编解码及传输单元

一、 TurMass 物理层介绍

物理帧介绍

基于 TurMass 技术的 TK8620 芯片物理帧通常由一个 BCN 时隙和若干个 Data 时隙组成。时隙是物理帧

最小单位，表示一个时间分片，分片长度可以调整。下图是一种典型的物理帧结构，由 1 个 BCN 时隙和 2 个 Data 时隙组成，Data 时隙可以用于数据接 收或发送。

物理层时隙示例（Data时隙可以扩展）

以上是一个示例，BCN 后面可以带多个不同长度不同速率和不同频点的 时隙（slot），每个时隙都可以自由配置为接收、发送、IDLE 等状态

下图是一个典型的 2 个设备的收发示例，每个 slot 可以配置，语音一般是 20ms 的数据包，每个 slot 可以配置成所需的语音包长度大小，非常符合 TDD 模式的语音通讯功能。根据这些 slot 的配置，可以做到全双工语音通讯及多人语音通讯对讲方案

对讲示例（发送接收时隙均可扩展，双工及多工）

二、 TurMass 语音模组 TKM-121 和 TKM-122

语音系列模组包含标准功率模组 TKM-121和大功率模组 TKM-122 两款产品，分别支持 20 dBm 和 30 dBm 发射功率。TKM-121 系列模组采用了低延迟、高质量和低码率的语音编解码算法以及去噪、回音抵消算法，实现长距离语音传输；基于精确的时隙调度机制，支持半双工、全双工通信模式，可实现单播、组播和广播对讲功能；支持蓝牙、接口齐全、集成度高，客户只需外接电源、麦克风、语音放大器、扬声器和天线，便于开发和应用。

优势介绍

1️⃣全国产 TurMass™ 窄带物联网技术

TurMass™ 是道生物联自主研发的业内领先的窄带无线传输技术，具有高灵敏度、高速率和高频谱效率的特点，典型传输模式如 3.7 kbps@136 dBm（8 KHz 带宽，含多天线增益），最高码率可达 80 kbps，适合各种码率的语音传输。

2️⃣支持全双工及多人对讲

TKM-121 系列模组采用了灵活的时隙结构，能够实现一对多，多对多的高效语音传输，125 KHz 系统带宽可支持 6 人语音实时对讲。

3️⃣长距离传输

TKM-121 在开阔地带/郊区的传输距离可达 2.5 km ~ 3.5 km，在市区道路环境传输距离可达1.5 km ~ 2.0 km。

TKM-122 在开阔地带/郊区的传输距离可达 7 km ~ 9 km，在市区道路环境传输距离可达 4 km ~ 6 km。

4️⃣组网灵活

TKM-121 系列模组组网方式简单，支持点对（多）点通信，后续可支持 LAN 组网（含中继）和 Mesh 组网方式，实现城域级的无线语音传输应用。

5️⃣采用灵活的软编解码压缩技术

TKM-121 系列模组采用了灵活可编程的软编解码方式，可处理不同码率格式的语音数据。支持从低比特率窄带语音扩展至高清音质的立体声音乐；具有低延迟的特性，适合用于实时语音通话；还可升级支持更多特性。

6️⃣功能灵活易配置

TKM-121 系列模组的软件功能丰富灵活，支持音量调节、16 个预设信道配置、语音质量高中低三档可调、功率设置、地址配置，并支持广播和分组对讲，通过 AT 命令还可实现短报文数据收发等功能。

7️⃣超低价格

单蓝牙芯片+TK8620 芯片即可完成语音模组的构成

方案优势： 低成本，全双工，远距离，支持二次开发！！！

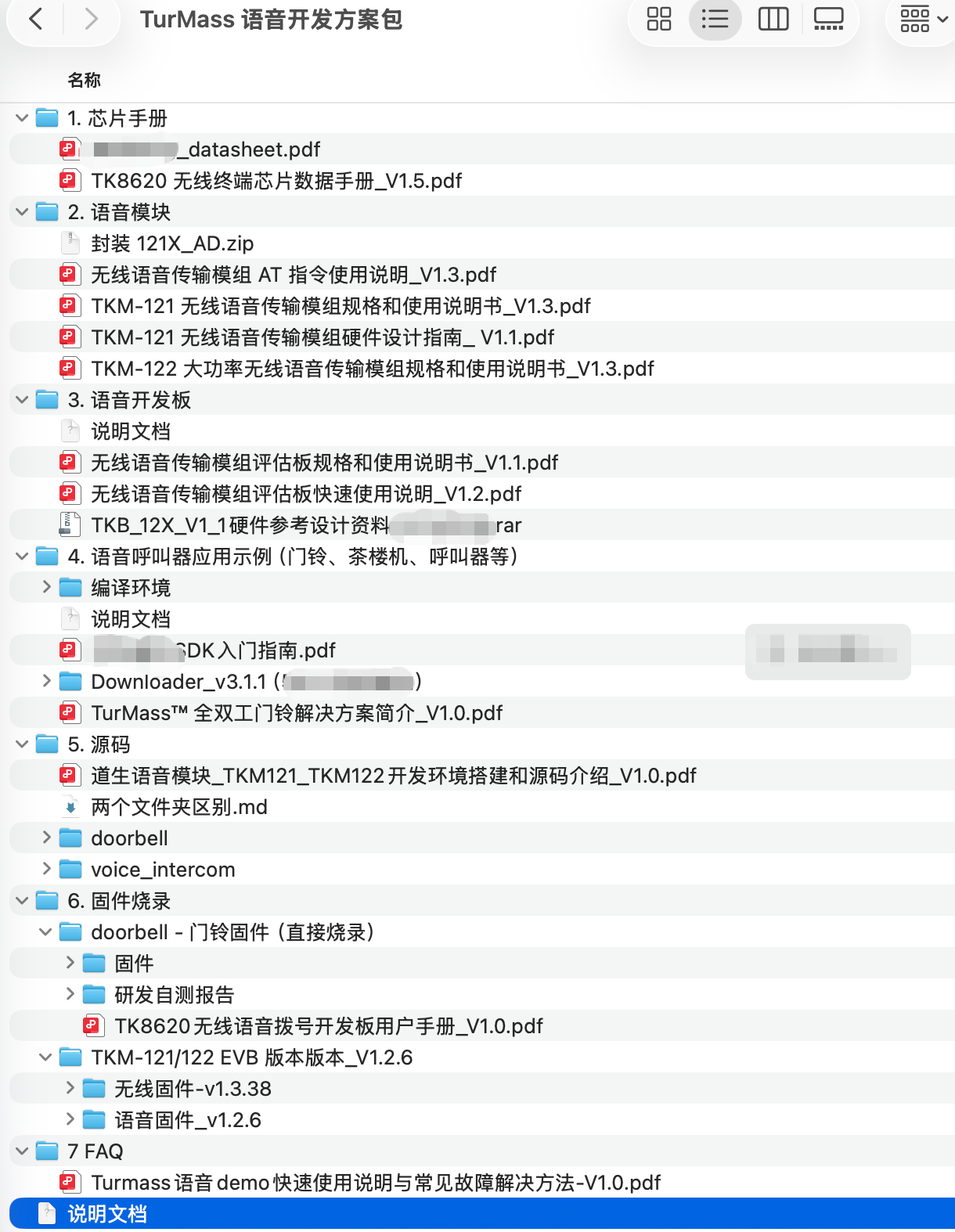

欢迎索取开发资料~
