摘  要

随着人口老龄化和慢性病患者的增加，传统的健康监测方式已无法满足人们对健康管理的需求。远程多参数健康监测系统作为现代医疗技术的重要组成部分，能够实时监测患者的生理参数，为医疗人员提供及时的健康数据，帮助对慢性病进行有效管理，具有重要的应用价值和发展潜力。

本文设计并实现了一种基于STM32F103C8T6单片机的远程多参数健康监测系统，系统能够检测人体的多种生理参数，包括步数、脉搏、血压、体温等，实时监控患者健康状况。系统通过内置RTC时钟模块获取时间，支持用户自定义吃药时间并进行语音提醒。通过MPU6050模块实现计步功能，并在设定步数的基础上进行语音播报，提供运动量反馈。脉搏、血压、体温等健康参数的检测与语音播报功能能够及时反馈身体异常信息，并通过GSM模块实现短信预警。此外，系统还具备跌倒检测功能，在发生跌倒时通过蜂鸣器报警。所有数据可通过显示屏实时查看，确保系统监测的实时性和准确性。

该远程多参数健康监测系统通过对多项健康指标的实时监测，提高了慢性病的管理效率，帮助用户及时调整健康状况。系统的远程数据传输和处理能力增强了医疗监护的便捷性与及时性，为患者提供了更安全、智能的健康管理方案，推动了健康监测模式的创新。

关键词：远程多参数健康监测系统；STM32F103C8T6；多体征参数；健康干预

Abstract

With the aging of the population and the increase of patients with chronic diseases, the traditional health monitoring methods have been unable to meet people's needs for health management. As an important part of modern medical technology, the remote multi-parameter health monitoring system can monitor the physiological parameters of patients in real time, provide timely health data for medical personnel, and help to effectively manage chronic diseases, which has important application value and development potential.

This paper designs and implements a remote multi-parameter health monitoring system based on STM32F103C8T6. The system can detect various physiological parameters of human body, including steps, pulse, blood pressure and body temperature, to monitor the health status of patients in real time. The system obtains the time through the built-in RTC clock module, which supports users to customize the time of taking medicine and give voice reminders. The step counting function is realized through the MPU6050 module, and the voice broadcast is conducted on the basis of setting the number of steps to provide the exercise amount feedback. The detection and voice broadcast function of health parameters such as pulse, blood pressure and body temperature can timely feedback the abnormal body information, and realize SMS warning through the GSM module. In addition, the system also has the fall detection function, in the event of a fall through the buzzer alarm. All the data can be viewed in real time through the display screen to ensure the real-time performance and accuracy of the system monitoring.

The remote multi-parameter health monitoring system improves the management efficiency of chronic diseases through the real-time monitoring of multiple health indicators, and helps users to adjust their health status in time. The remote data transmission and processing capacity of the system enhances the convenience and timeliness of medical monitoring, provides patients with a safer and more intelligent health management scheme, and promotes the innovation of health monitoring mode.

Key words：Remote Multi-Parameter Health Monitoring System; STM32F103C8T6; Multi-sign Parameters; Health Intervention



目  录

摘  要.............................................................................. I

Abstract........................................................................... II

第1章 绪论.................................................................... 1

1.1 系统开发背景分析........................................... 1

1.2 系统开发的意义与目的................................... 1

1.3 国内外研究现状............................................... 1

1.3.1 国内研究现状........................................ 1

1.3.2 国外研究现状........................................ 2

1.4 系统主要内容................................................... 2

第2章 系统分析............................................................ 3

2.1 业务需求........................................................... 3

2.1.1核心业务需求......................................... 3

2.1.2辅助业务需求......................................... 4

2.2 用户需求........................................................... 5

2.2.1 用户需求描述........................................ 5

2.2.2 用例建模................................................ 6

2.3 模块需求描述................................................... 7

2.4 非功能需求....................................................... 7

2.4.1 系统可靠性............................................ 7

2.4.2 系统安全性............................................ 8

2.4.3 系统可拓展性........................................ 8

2.4.4 系统易用性............................................ 8

2.5 系统开发环境................................................... 9

2.6 系统任务的可行性分析................................... 9

2.6.1 技术可行性............................................ 9

2.6.2 经济可行性分析.................................... 9

2.6.3 社会可行性分析.................................. 10

第3章 系统硬件设计.................................................. 11

3.1 系统架构......................................................... 11

3.2系统功能设计.................................................. 11

3.3主控模块电路设计.......................................... 12

3.4计步模块电路设计.......................................... 13

3.5脉搏检测模块电路设计.................................. 13

3.6体温检测模块电路设计.................................. 14

3.7血压检测模块电路设计.................................. 15

3.8显示模块电路设计.......................................... 15

3.9语音输出模块电路设计.................................. 16

3.10GSM输出模块电路设计............................... 17

3.11按键输出模块电路设计................................ 18

3.12报警模块电路设计........................................ 18

第4章 系统软件设计.................................................. 20

4.1 编程软件介绍................................................. 20

4.2 主程序流程设计............................................. 20

4.3 独立按键模块流程设计................................. 22

4.4 温度检测模块子流程设计............................. 22

4.5 GSM模块子流程............................................ 24

4.6 OLED显示模块子流程.................................. 25

第5章 系统整体测试.................................................. 26

5.1 系统整体实现................................................. 26

5.2 计步检测实物实现......................................... 26

5.3体温检测实物实现.......................................... 27

5.4血压检测实物实现.......................................... 28

5.5脉搏检测实物实现.......................................... 29

5.6 跌倒检测实物实现......................................... 29

5.7 定时提醒喝药实物实现................................. 30

第6章 结论.................................................................. 31

参考文献........................................................................ 32

致  谢............................................................................ 34

附录1：原理图............................................................. 35

附录2：PCB板............................................................ 37

附录3：源代码............................................................. 38

第1章 绪论

1.1 系统开发背景分析

随着科技的不断进步和医疗需求的增加，传统的健康监测方式已无法满足慢性病患者和老年人群体日益增长的健康管理需求。远程多参数健康监测系统作为现代医疗科技的重要应用，利用先进的传感技术、物联网和实时数据处理手段，实现对患者生理指标的实时监控、数据分析和预警。该系统不仅能够实时测量步数、脉搏、血压、体温等多项健康参数，还具有语音提示、跌倒检测、短信预警等功能，为慢性病防治和老年人健康管理提供了一种高效、智能的解决方案。本课题旨在设计并实现一种基于STM32F103C8T6单片机的远程多参数健康监测系统，探讨其在提升健康监测效率、及时预警方面的应用潜力。

1.2 系统开发的意义与目的

在随着人口老龄化和慢性病患者的增加，传统的健康监测方式已无法满足人们对健康管理的需求。远程多参数健康监测系统作为现代医疗技术的重要组成部分，能够实时监测患者的生理参数，为医疗人员提供及时的健康数据，帮助对慢性病进行有效管理，具有重要的应用价值和发展潜力。

本文设计并实现了一种基于STM32F103C8T6单片机的远程多参数健康监测系统，系统能够检测人体的多种生理参数，包括步数、脉搏、血压、体温等，实时监控患者健康状况。系统通过内置RTC时钟模块获取时间，支持用户自定义吃药时间并进行语音提醒。通过MPU6050模块实现计步功能，并在设定步数的基础上进行语音播报，提供运动量反馈。脉搏、血压、体温等健康参数的检测与语音播报功能能够及时反馈身体异常信息，并通过GSM模块实现短信预警。此外，系统还具备跌倒检测功能，在发生跌倒时通过蜂鸣器报警。所有数据可通过显示屏实时查看，确保系统监测的实时性和准确性。

1.3 国内外研究现状

1.3.1 国内研究现状

近年来，随着智能医疗技术的快速发展，国内在远程多参数健康监测系统的研究和应用方面取得了一定进展。众多高校、研究机构和企业已开始将物联网、人工智能、大数据分析等技术应用于健康监测领域。例如，基于物联网的智能远程多参数健康监测系统已在一些医院和养老院投入使用，能够实时监控患者的体温、血压、脉搏等生理参数，并通过云平台进行数据存储和分析。此外，部分研究聚焦于智能穿戴设备和传感器的创新，通过智能手环、智能床垫等设备实时检测患者的健康状况，并通过语音提示或短信提醒患者和医护人员。国内的技术研究主要集中在设备的小型化、低功耗、远程数据传输和多参数融合等方面，但在系统的智能化水平、数据分析算法和个性化健康管理方面仍存在一定的提升空间。

1.3.2 国外研究现状

在国外，远程多参数健康监测系统的研究和应用相对较为成熟，尤其是在欧美国家，智能医疗设备和远程多参数健康监测系统已经被广泛应用于医院和家庭护理中。例如，智能床垫、智能手表等可穿戴设备被用于实时监测病人的生理数据，如心率、体温、血压、氧饱和度等，并通过智能算法分析数据，预测潜在的健康风险。在美国，像Medtronic、Philips等公司推出了多种基于物联网的智能健康管理系统，这些系统不仅能进行常规的健康参数监测，还具备高精度的疾病预测和预警功能。欧洲国家也在智能病房监控领域开展了许多研究，重点关注老年人群体和慢性病患者的健康管理。国外的研究较为重视多参数数据的综合分析、远程医疗和人工智能的应用，但高昂的成本、隐私保护问题和系统的普及度仍是面临的挑战。

1.4 系统主要内容

本设计以STM32为控制核心，结合传感器检测技术，无线通信技术和数据存储技术，完成人体健康状态的多参数自动检测的硬件电路设计和系统软件编程，实现对人体体温、血压、血氧及心率等参数的自动监测。设计微控制器控制单元、体温采集单元、血压采集单元、心率血氧采集单元、人机交互单元、无线通信单元、电源等部分硬件功能电路。编写系统软件实现对人体健康状态多参数的实时监测、报警及通信功能。

（1）   实时检测人体健康状态，采集体温、血压、血氧和心率等参数信息。

（2）   当体温、血压、血氧和心率等参数高于或低于阈值时，发出声光报警提示；

（3）   具有按键，显示和存储功能，利用按键可以手动查看不同的参数信息，并可在紧急状态下，通过按键进行远程报警。

（4）   将实时采集的人体生理数据，通过无线通信技术上传至云平台，便于监护人在手机上远程实时查看。

第2章 系统分析

2.1 业务需求

远程多参数健康监测系统的开发旨在提升患者的健康管理、舒适性和安全性。通过集成多种健康监测设备与自动化管理，医疗人员可以随时监控患者的健康状况，并在发生异常时及时干预。系统能够实时监测患者的体温、血压、脉搏、运动量等生理数据，自动响应健康状况变化，确保及时发现并处理健康问题。同时，跌倒检测与报警功能保障患者的安全，避免因意外跌倒而带来的严重后果。语音提醒和远程通知功能则确保患者按时服药、运动，并让医护人员及时掌握患者情况，为患者和医护人员提供更高效、智能、安心的护理体验。

2.1.1核心业务需求

（1）实时健康监测：系统能够实时获取并监测患者的健康数据，包括体温、血压、脉搏、运动量等。通过集成传感器（如脉搏检测模块、血压计、红外测温模块、MPU6050计步模块），系统可以定期自动记录并显示患者的健康数据，确保及时发现异常。这些采集到的健康数据会通过网络实时上传至云端存储，在云平台上进行数据汇总与整合。医护人员及患者授权的相关人员可通过云平台随时随地访问这些数据，不受地域限制，方便远程医疗诊断及患者自我健康管理。

（2）语音提醒功能：系统通过语音播报向患者或医护人员发出健康状态的提醒。例如，语音播报心率、血压、体温等数据，及时提醒患者按时吃药、完成运动，或者在数据异常时发出语音警告。这一功能大大提高了患者和护理人员的及时响应能力。同时，提醒记录也会同步上传至云端，方便后续追溯查看，分析提醒的有效性以及患者的依从性，为优化健康管理方案提供数据依据。

（3）跌倒监测与报警：通过MPU6050传感器进行跌倒检测，一旦患者跌倒，系统立即通过蜂鸣器发出报警，通知医护人员采取紧急处理措施。这项功能对于老年人和行动不便的患者尤为重要，能够有效减少跌倒带来的伤害。与此同时，跌倒事件信息会迅速上传至云端，云平台不仅记录事件详情，还可关联患者过往健康数据及行动轨迹，为医护人员后续评估跌倒原因及制定预防方案提供全面数据支持。

（4）健康数据阈值设置与报警：系统允许医护人员或患者设置个性化的健康数据阈值（如脉搏上下限、血压上下限、体温范围等）。当监测到的健康数据超出预设范围时，系统会自动发出语音提示，并通过GSM模块发送短信警告，确保患者的健康得到及时关注。报警信息及相关异常数据都会同步存储在云端，云平台可对大量异常数据进行分析，总结不同患者群体在不同疾病状态下的异常规律，为临床医疗提供参考依据。

（5）数据存储与显示：系统通过显示屏实时显示患者的健康数据，并存储历史数据，方便患者和医生进行健康管理和数据回顾。系统支持按时间段查看健康趋势，帮助医护人员做出更准确的诊断。本地存储的历史数据会定期备份至云端，保证数据的安全性与完整性。在云平台上，可利用大数据分析及可视化技术，将健康数据以更直观、更全面的图表形式呈现，助力医护人员深入分析患者健康变化趋势，为长期健康管理方案的制定提供有力支撑。

（6）远程监控与通知功能：医护人员可以通过远程监控平台（如APP或Web端）实时查看患者的健康状况和监测数据，并接收报警信息。系统还支持通过GSM模块发送短信，将患者的健康状况即时通知到指定人员，确保病房内外的多方协同工作。远程监控平台的基础数据来源于云端，云平台为其提供稳定的数据传输及存储服务，保障医护人员获取到的信息是最新且准确的。同时，云平台可实现多设备、多用户之间的数据共享与协同，进一步优化医疗资源配置，提升整体医疗服务效率。

2.1.2辅助业务需求

（1）用户界面设计：提供简洁直观的用户界面，方便病患或医护人员访问和操作各项健康监测功能。界面应包括实时健康数据（如脉搏、血压、体温、步数等）的显示区域，设备控制功能（如启动测量、设定警报上下限等），以及系统警报区域。设计时应确保界面清晰、信息层次分明，配备快速导航和响应功能，让用户能够迅速查看关键数据和做出相应操作。

（2）数据管理与存储：系统应具备强大的数据管理功能，能够记录并存储病人的健康数据，包括历史的脉搏、血压、体温、步数等信息。所有数据应按照时间戳排列，方便用户和医护人员查看过去的监测记录。同时，系统需要支持数据的自动备份和保护，确保病人数据的安全性和隐私性，避免丢失或泄露。

（3）语音提醒与报警：系统需要通过语音提醒用户（或病人）在关键时刻进行操作，比如吃药时间到、运动量低或过高等。语音提醒应清晰、简洁，避免重复和过度干扰。对于异常健康数据（如血压、脉搏、体温偏高或偏低），系统应及时触发语音报警，并提供相应的健康提示，以便用户和医护人员采取适当的行动。

（4）实时监控与警报功能：系统应具备实时监控的能力，能够持续追踪病人的健康状态并在出现异常时立即报警。当脉搏、血压、体温、运动量等数据超出设定的正常范围时，系统应自动触发报警。此类报警包括语音提醒、屏幕警告、蜂鸣器声音以及短信通知，确保病人得到及时关注。尤其对于跌倒等突发情况，系统应能够快速反应并报警，帮助医护人员或家属及时应对。

（5）远程监控与通知：为了提高监护效率，系统应支持远程监控功能，允许医生或家属通过移动设备（如手机APP）实时查看病人的健康数据。在异常情况发生时，系统应通过GSM模块自动发送短信通知，告知医生或家属病人的健康状况和潜在的风险，确保快速响应并采取相应措施。

（6）设备管理与维护：系统设计应支持对各类健康监测设备（如脉搏检测模块、血压计、体温测量模块等）进行集中管理和维护。设备的连接、状态、工作情况等应实时显示在用户界面中，便于操作人员对设备进行检查、校准和更换。系统还应提供设备故障诊断功能，当设备出现问题时，能够通过语音或短信提醒用户进行处理，确保系统的正常运行。

2.2 用户需求

2.2.1 用户需求描述

1.病房场景用户需求

用户希望在病房中，能够通过智能系统轻松监控和管理患者的健康状况，以确保及时发现潜在的健康问题。具体需求包括：通过传感器模块（如脉搏、血压、体温、运动量等）自动实时监测患者的生理数据。当数据超出设定的范围时，系统会自动发出语音提醒、警报提示或短信通知相关医护人员，确保患者在任何时候都能够得到及时的照护。此外，系统应提供简单易操作的控制面板，允许医护人员或患者亲自设定警报的阈值或增加/删除吃药时间等，确保健康监控更加个性化。

2.远程医疗场景用户需求

用户希望通过远程多参数健康监测系统能够实现远程医疗监控，尤其是对于不能常常到医院就诊的患者，远程监控能够实时反馈患者的健康状况，便于医生进行诊断和调整治疗方案。具体需求包括：系统通过GSM短信或APP将异常数据和警报信息及时推送给患者的家属或医生，确保患者在任何时候都可以得到医疗团队的关注。此外，系统还应支持医生或家属通过远程APP查看患者的健康数据记录，提供便捷的沟通和干预渠道，提升医疗服务的质量和效率。

3.紧急情况响应用户需求

用户希望在发生紧急情况时，远程多参数健康监测系统能够第一时间响应，并采取适当的行动保障患者安全。具体需求包括：当系统检测到患者出现跌倒、心率过低或过高等异常情况时，系统应立即触发报警功能，启动蜂鸣器报警、语音提醒，并通过短信向相关人员发送警报信息，确保及时救援。系统应具备高效、迅速的反应能力，以应对突发状况，保证患者在紧急情况下的安全和健康。

4.健康数据统计与反馈用户需求

用户希望系统能够提供详细的健康数据报告，以便患者或医护人员进行长期跟踪和评估。具体需求包括：系统应自动记录患者的脉搏、血压、体温、步数等数据，并按日期进行归档，便于查看和分析。每晚，系统将自动语音播报当天的步数情况，并提供个性化的运动反馈，如“今天运动量达标”或“今天运动量较少”。此外，系统还应能生成日、周、月度健康报告，帮助用户全面了解自己的健康趋势，及时调整日常生活方式。

2.2.2 用例建模

在远程多参数健康监测系统的设计和实现中，关键功能模块的用例需求分析确保了各设备能够高效、可靠地满足患者及医护人员的需求。时间监控模块需通过RTC内部时钟模块获取并显示当前时间，允许用户通过按键修正时间，并设置或删除吃药时间。当时间到达设定的吃药时间时，系统通过语音提醒患者按时服药。运动监控模块应通过MPU6050传感器实时检测步数，并允许用户设置步数最小值。每天晚上，系统会自动语音播报当天的步数，并在步数低于设定值时语音提醒“今天运动量较少”，当步数符合设定值时，播报“今天运动量达标”。心率监测模块需通过脉搏检测模块在按键启动后，实时测量脉搏并与设定的上下限值进行对比，当脉搏低于最小值时语音提醒“心率过低”，在正常范围内播报“心率正常”，高于最大值时播报“心率过高”。血压监测模块应通过血压计检测模块进行实时血压测量，支持按键启动和设置上下限值，超出范围时通过语音播报“血压过低”或“血压过高”。体温监测模块需通过红外测温模块定期监测患者体温，当体温低于设定的最小值时，语音播报“体温过低”，处于正常范围时播报“体温正常”，超出最大值时播报“体温过高”。跌倒监测模块应通过MPU6050进行跌倒检测，当发生跌倒时，系统触发蜂鸣器报警，确保患者及时得到关注。此外，系统还需通过显示屏实时显示各项健康数据，确保医护人员随时了解患者的健康状况。当健康数据出现异常时，系统通过GSM模块自动发送短信，及时通知医护人员或患者家属。通过对各模块的全面测试，确保远程多参数健康监测系统在实际使用中能稳定、智能地响应用户需求，提升患者的护理质量与安全性。用例如图2.1所示。

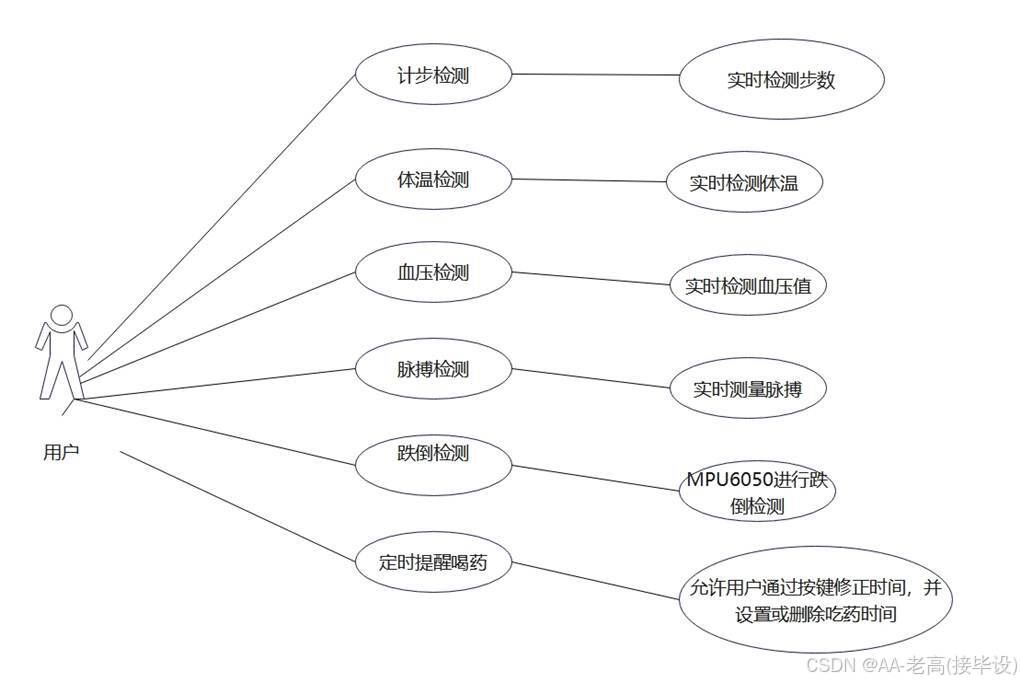

图2.1 用例图

在远程多参数健康监测系统中，计步检测用例用于实时监测患者的活动情况。患者通过佩戴智能设备，如计步器或智能手表，系统会不断采集其步数数据，并进行步态分析。数据传输至监护系统后，护理人员可以通过系统查看患者的步数变化和活动趋势，评估康复进度或活动能力。若系统检测到步态异常或设备故障，会通过提示警报，及时通知护理人员进行干预。此用例为患者健康管理提供了关键的辅助数据支持。

2.3 模块需求描述

根据2.2小节对系统的用例建模，对主要用例的描述以及对关键用例的活动图分析，可以将系统分为以下功能模块：计步检测、体温检测、血压检测、脉搏检测、跌倒检测、远程医疗、紧急响应、健康数据统计和定时提醒喝药。每个模块的详细功能将在设计阶段进一步介绍，以下是这些模块的基础功能项描述，如表2.1所示。

表2.1 模块需求用例描述

功能项	功能描述
计步检测模块	系统通过佩戴设备或传感器实时监测患者的步数，记录活动量，并通过数据分析评估患者的运动状况，帮助医生进行康复计划的调整。
体温检测模块	通过温度传感器实时监控患者的体温，自动记录体温变化，及时报警异常体温，以便医生及时调整治疗方案。
血压检测模块	通过智能血压计实时监测患者的血压变化，自动记录数据，并对异常血压情况发出警报，以便及时采取措施。
脉搏检测模块	系统实时监测患者的脉搏情况，确保脉搏频率和节律正常，若出现异常，则立即报警，并提醒医护人员进行进一步检查。
跌倒检测模块	通过佩戴的传感器或智能床垫实时监测患者的活动，若发生跌倒事件，系统立即发出警报通知医护人员进行干预。
定时提醒喝药模块	根据患者的用药计划，系统按时提醒患者服药，通过语音或App通知患者，并记录患者的服药情况，确保患者按时服药。
远程医疗	通过远程医疗功能，实现患者实时监测与数据传输，医生可随时访问病患信息，进行远程诊断与指导，提高医疗效率，优化资源配置，确保患者在家也能享受优质医疗服务。
紧急响应	紧急响应功能，能够实时监测患者生命体征并自动识别异常情况，一旦发现危急状态，系统立即通知医护人员并启动应急预案，确保快速响应，提升患者安全和救治效率。
健康数据统计	远程多参数健康监测系统的健康数据统计功能能够自动收集和分析患者的生命体征、用药记录和康复进度，通过数据可视化展示，帮助医护人员评估患者健康状况，制定个性化治疗方案，提高医疗决策的科学性和有效性。

2.4 非功能需求

2.4.1 系统可靠性

远程多参数健康监测系统的可靠性是确保患者生命安全和病房管理高效运作的关键。为此，系统设计中采用了高可用性和冗余机制，确保在设备故障或通信中断的情况下，系统仍能持续运行。例如，采用多层备份和双路电源设计，当主电源出现问题时，备用电源能自动接管，保证设备的正常运行。此外，系统中的传感器和监控设备选择了高精度和高稳定性的硬件，以减少测量误差和硬件故障的发生。为了应对系统可能出现的软硬件故障，定期的系统检测和自动故障恢复机制也得到了实现，从而确保系统在长期运行中的稳定性。通过这些措施，远程多参数健康监测系统能够在复杂的环境中持续、稳定地运行，提供可靠的医疗支持。

2.4.2 系统安全性

系统的安全性对远程多参数健康监测系统至关重要，特别是在涉及患者个人健康数据和医疗信息时。为了确保数据的保密性和完整性，系统设计采用了多层次的安全保护策略，包括数据加密、身份验证和访问控制等技术。数据在传输过程中采用了加密协议（如SSL/TLS），防止敏感信息在网络中被窃取。系统中只有授权人员才能访问患者的健康数据，且每次操作都会记录在案，以便追溯和审计。此外，系统采用了强密码机制和生物识别技术，确保只有经过身份验证的用户能够访问病房监控系统。为了防范外部攻击，系统还配备了防火墙和入侵检测系统，实时监控系统的安全状况，保障医疗数据不被恶意篡改或泄露。

2.4.3 系统可拓展性

随着医疗技术的不断进步和患者需求的变化，远程多参数健康监测系统的可拓展性成为系统设计的一个重要考虑因素。系统的架构采用了模块化设计，使得各个功能模块可以独立扩展和替换。例如，在未来新增传感器或监测设备时，系统能够无缝地与新设备对接并支持扩展功能。同时，系统的数据库设计采用了分布式架构，能够灵活处理日益增长的患者数据量，并且具备良好的横向扩展性。对于新的医疗监测需求，系统能够根据实际需要进行软硬件的灵活调整，从而实现高效、稳定的服务。此外，系统还支持与其他医疗平台的对接，可以根据未来的技术发展和医疗需求进行功能扩展，满足不断变化的市场需求。

2.4.4 系统易用性

远程多参数健康监测系统的易用性直接影响到医护人员的工作效率以及患者的使用体验。在设计过程中，系统的用户界面（UI）遵循简洁直观的原则，确保医护人员能够快速上手并高效操作。通过图形化的界面和直观的操作流程，用户可以轻松查看患者的健康数据、监控设备状态和调整系统设置。此外，系统支持多种终端设备（如PC端、移动端等）的访问，医护人员可以在不同环境中进行操作，极大地方便了远程监控和管理。对于患者，系统提供了简易的设备操作界面和语音提示，帮助其更好地理解和使用智能设备。通过集成定时提醒、语音交互等功能，系统有效地提升了患者的生活质量，确保其在智能病房环境中的舒适度和安全性。

2.5 系统开发环境

硬件组件：STM32微控制器（例如STM32F103系列）、体温传感器（可以是模拟输出或数字输出，这里假设是模拟输出）、串口转USB模块（用于与上位机通信）、电源和其他必要的电子元件

软件组件：软件组件中，除了STM32CubeMX、STM32 HAL库、串口通信协议和上位机软件之外，还需要引入ZigBee相关的组件。具体来说，ZigBee协议栈（如ZigBee PRO或其他厂商提供的ZigBee协议栈）将用于实现无线通信功能。通过ZigBee模块的驱动和协议栈，系统可以实现病床与主机之间的无线数据传输。ZigBee协议栈包括了从物理层到应用层的完整通信协议，支持低功耗、高可靠性的无线通信。在STM32平台上，ZigBee模块（例如基于CC2530、Xbee等芯片）通过UART接口与STM32微控制器进行通信，实现数据的发送和接收，并与上位机或其他设备进行数据交互。

2.6 系统任务的可行性分析

2.6.1 技术可行性

远程多参数健康监测系统的设计基于先进的嵌入式系统和传感技术，目前广泛应用的微控制器如ARM架构处理器、单片机等，具备强大的处理能力和丰富的外设接口，能够高效地支持多种传感器和执行器的集成。系统可以集成各种医疗传感器（如心电图、血压、血氧、体温等）来实时监测患者的生命体征，并通过无线通信技术（如Wi-Fi、ZigBee、LoRa等）实现数据远程传输和控制。此外，随着物联网（IoT）技术的发展，设备之间的互联互通更加便捷，这为智能病房监控系统提供了可靠的数据交换支持。系统还可以结合人工智能和机器学习技术进行数据分析和诊断辅助，从而提升监控和预警能力。现有的语音识别与控制技术也能够为医护人员提供便捷的语音交互功能，进一步提高系统的智能化和可操作性。

2.6.2 经济可行性分析

随着智能硬件和医疗技术的快速发展，远程多参数健康监测系统的组件成本逐渐降低，尤其是传感器、微处理器和无线通信模块的价格日益亲民，降低了系统开发和实施的总体成本。当前许多医疗设备和传感器的价格已能满足大规模应用的需求。通过使用标准化、模块化的硬件和软件设计，系统具备了良好的可扩展性和高性价比，且在长期运行中的维护成本较低。远程多参数健康监测系统的成本效益得到了云计算平台和大数据技术的进一步优化，这些技术支持远程监控和数据存储，减少了医院本地硬件和维护的压力。系统的维护和更新也可以通过软件升级和云服务来完成，降低了整体的运维成本。

2.6.3 社会可行性分析

远程多参数健康监测系统的设计和实现符合当前智能医疗和智慧医院的产业趋势，随着社会老龄化程度的加深和医疗需求的增长，越来越多的医院和医疗机构正在逐步推广智能化设备和远程医疗服务。远程多参数健康监测系统能够提高病房管理的效率和患者的护理质量，满足现代医疗服务的高标准要求。该系统可以为患者提供更精确的生命体征监测和即时预警，减少医护人员的工作负担，提升医疗资源的利用效率。随着公众健康意识的提升和对个性化医疗服务需求的增加，远程多参数健康监测系统具有广阔的市场前景，并能够满足医疗行业日益增长的需求，有望在未来的医疗环境中发挥重要作用。



第3章 系统硬件设计

3.1 系统架构

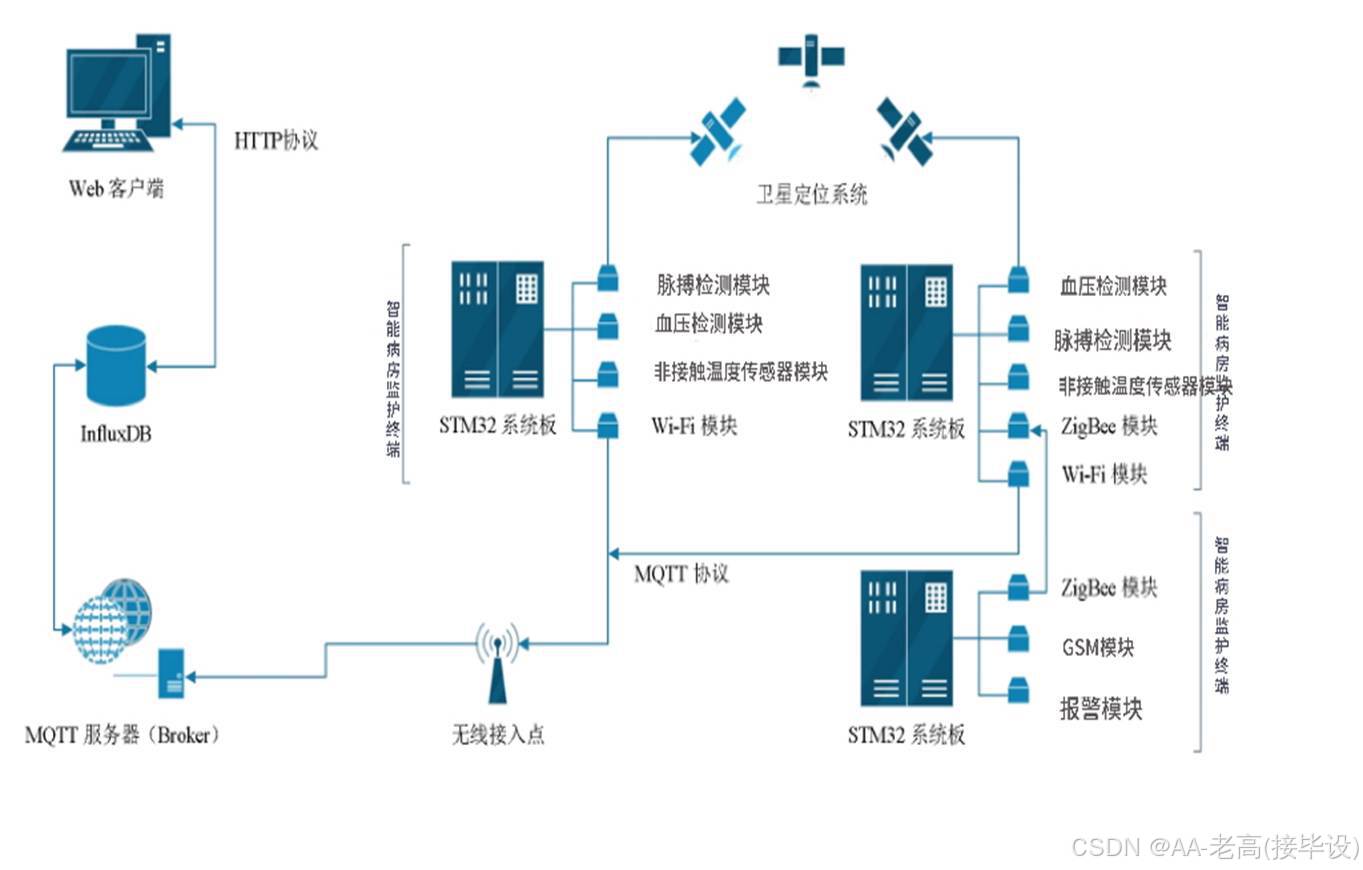

本系统的系统体系结构图，如图3.1所示。

图3.1 系统体系结构图

3.2系统功能设计

系统的功能模块划分将在设计阶段介绍，如图3.2所示。

图3.2 系统体系结构图

3.3主控模块电路设计

在电路设计方面，首先确保电源管理系统的稳定，使用稳压器将电源转换为适合微控制器和通信模块的电压。同时，微控制器通过UART接口与Zigbee模块（如CC2530）和WiFi模块（如ESP8266）连接，前者用于低功耗、短距离的数据传输，后者负责将数据上传至云端。Zigbee模块支持组网功能，适合于病房内的多设备互联，而WiFi模块则提供更高的数据传输速率和远程访问能力。整体设计注重电路的简洁性与抗干扰能力，以确保监护系统的稳定性和可靠性，从而实现对病人状态的实时监测与管理。STM32F103C8T6是一款常用的32位单片机，它采用了ARM Cortex-M3内核，具有丰富的外设和强大的处理能力。

常用引脚功能：VDD和VSS：供电引脚，连接正负电源。BOOT0和BOOT1：引导模式选择引脚。BOOT0决定芯片启动时是从用户Flash还是System Memory启动。NRST：复位引脚，用于芯片复位。SWDIO和SWCLK：调试和编程接口引脚。用于通过SWD（Serial Wire Debug）接口对芯片进行调试和编程。PAx、PBx、PCx等：通用IO引脚，可用于多种功能。例如，用于连接外部器件、控制LED等。USARTx、SPIx、I2Cx：串口通信、SPI、I2C等通信接口引脚，用于与其他设备进行通信。ADCx：模拟输入引脚，用于连接模拟传感器、测量模拟信号。TIMx：定时器引脚，用于生成定时信号、PWM等。PWM输出引脚：用于产生PWM信号，可用于驱动电机、调光等。外部中断引脚：用于连接外部中断信号，实现外部事件触发中断。如图3.3所示为单片机最小系统原理图。

图3.3 单片机最小系统原理图

3.4计步模块电路设计

功能：步数监测模块基于 MPU6050 传感器，用于检测用户的步行活动并计算步数。它可以通过按键设置步数的最小值，每天晚上22点整语音播报当天的步数。此外，在步数低于设置的最小值时，会发出“今天运动量较少”的语音提示，当步数达到或超过设置的最小值时，会发出“今天运动量达标”的语音提示。

工作原理：MPU6050 是一种六轴传感器，它包括三轴加速度计和三轴陀螺仪。步数监测利用加速度计的数据来检测设备的加速度变化，进而检测用户的步行活动。当用户行走时，设备会在每一步的步伐中产生特定的加速度变化，通过检测这些变化，可以估计用户的步数。

引脚功能：引脚 3（SCL）：连接到单片机的 PB13 引脚，用于串行时钟信号传输。引脚 4（SDA）：连接到单片机的 PB12 引脚，用于串行数据信号传输。

通过以上引脚连接，单片机可以与 MPU6050 进行通信，接收传感器的数据，并利用计算算法来计算步数。整个流程包括数据采集、步数计算、语音播报和按键设置等功能，步数检测模块原理图如图3.4所示。

图3.4 步数检测模块原理图

3.5脉搏检测模块电路设计

功能： 脉搏监测模块基于 PulseSensor 心率传感器，用于检测用户的心率（脉搏）。用户可以通过按键启动心率检测，同时可以通过按键设置心率的上下限值。当测量结束后，模块会语音播报检测到的脉搏数，并根据脉搏数的范围给出相应的语音提示。如果脉搏数低于设置的最小值，会播报“心率过低”，处于上下限之间会播报“心率正常”，高于设置的最大值时，会播报“心率过高”。

工作原理： PulseSensor 是一种心率传感器，可以通过皮肤的光反射来检测脉搏。传感器通常放置在用户的指尖或耳垂上，利用光电传感器检测血液脉动时的光反射变化。这些变化可以转化为脉搏信号，通过信号处理可以得出用户的心率。

引脚功能：引脚 3（S）：连接到单片机的 PA1 引脚，用于传感器的信号输入。

通过以上引脚连接，单片机可以读取 PulseSensor 传感器的输出信号，进行信号处理和心率计算。按键可以控制心率检测的启动和设置心率范围，通过播放语音提示来提醒用户心率的状态，脉搏监测模块原理图如图3.5所示。

图3.5 脉搏检测模块原理图

3.6体温检测模块电路设计

功能：体温监测模块基于红外测温传感器，用于非接触式地检测用户的体温。用户可以通过按键启动体温检测，并可以通过按键设置体温的上下限值。当测量结束后，模块会语音播报检测到的体温值，并根据体温值的范围给出相应的语音提示。如果体温低于设置的最小值，会播报“体温过低”，处于上下限之间会播报“体温正常”，高于设置的最大值时，会播报“体温过高”。

工作原理：红外测温传感器利用红外光的原理来测量物体的表面温度。它通过测量物体发出的红外辐射能量来计算物体的温度。传感器通常通过对物体表面的红外辐射进行采样，然后将其转化为温度值。

引脚功能：引脚 3（SCL）：连接到单片机的 PB15 引脚，用于传感器的时钟信号。引脚 4（SDA）：连接到单片机的 PA8 引脚，用于传感器的数据信号。

通过以上引脚连接，单片机可以与红外测温传感器进行通信，并获取测量到的体温值。按键可以控制体温检测的启动和设置体温范围，通过播放语音提示来提醒用户体温的状态，体温检测模块原理图如图3.6所示。

图3.6 体温检测模块原理图

3.7血压检测模块电路设计

功能：血压监测模块用于测量用户的血压值，通过一个按键来控制测量的启动。用户可以通过按键设置血压的上下限值，以便进行血压范围的监测。当测量结束后，模块会语音播报检测到的血压值，并根据血压值的范围给出相应的语音提示。如果血压低于设置的最小值，会播报“血压过低”，处于上下限之间会播报“血压正常”，高于设置的最大值时，会播报“血压过高”。

工作原理：血压计传感器通过测量用户的脉搏波形来计算血压值。传感器通常会放置在用户的手腕或臂部，然后通过测量脉搏波的强度和形状来估算血压值。

引脚功能：引脚 5（OUT）：连接到单片机的 PA0 引脚，用于传感器输出的信号。通过以上引脚连接，单片机可以接收来自血压计传感器的输出信号，进而获取测量到的血压值。按键可以控制血压检测的启动和设置血压范围，通过播放语音提示来提醒用户血压的状态。

需要注意的是，血压计传感器的准确性可能会受到使用方法、用户状态等因素的影响，在实际应用中可能需要进行一些校准和调整，以确保血压的准确性和稳定性，血压检测模块原理图如图3.7所示。

图3.7 血压检测模块原理图

3.8显示模块电路设计

显示模块的功能：显示模块是基于OLED技术的屏幕，用于在设备上显示各种数据、信息和提示。在你描述的远程多参数健康监测系统中，显示模块可以用来显示测量结果、警报信息、设置界面等内容，提供用户友好的界面交互。

工作原理：OLED（Organic Light Emitting Diode）是一种有机发光二极管技术，它使用有机材料发光来生成图像。在OLED显示屏上，每个像素点都是一个独立的发光二极管，通过控制不同的像素点发光来生成图像。

引脚功能：引脚 3（SCL）：连结到单片机的 PB5 引脚，用于I2C通信中的时钟信号。引脚 4（SDA）：连结到单片机的 PB6 引脚，用于I2C通信中的数据信号。显示模块通过I2C（Inter-Integrated Circuit）通信协议与单片机连接。在你的设计中，PB5和PB6引脚连接到OLED显示模块，单片机通过I2C协议向显示模块发送指令和数据，然后显示模块将这些数据转化为可视的图像在屏幕上显示出来。

总的来说，OLED显示模块作为用户界面的一部分，能够在实时显示上述测量数据、状态信息和警报提示，提高用户与系统的互动和监控体验，显示模块如图3.8所示。

图3.8 显示模块电路原理图

3.9语音输出模块电路设计

语音播报模块的功能：语音播报模块是用来将预设的语音内容通过音频输出方式提醒用户。在你的远程多参数健康监测系统中，它用于根据不同的事件（如时间到达、测量结果异常等）向用户提供声音提醒和反馈。

工作原理：语音播报模块通常包含文字转语音（TTS）技术，它可以将预设的文本内容转化为声音信号。这些声音信号通过扬声器等音频输出设备传达给用户。模块一般需要与单片机或其他控制器连接，以便根据系统事件触发合适的语音提醒。

引脚功能：引脚 2（RX）：连结到单片机的 PA2 引脚，用于接收控制指令或文本数据。引脚 3（TX）：连结到单片机的 PA3 引脚，用于传送语音数据。语音播报模块通过串口通信协议（例如UART）与单片机通信。单片机通过发送控制指令或者文本数据给语音播报模块，触发相应的语音提醒。

在设计中，该模块可用于以下情况：当时间到达预设时间时提醒吃药、播报步数达标情况、脉搏心率异常时的提醒、血压异常时的提醒、体温异常时的提醒等。总的来说，语音播报模块可以提供即时的声音提醒，让用户更容易关注健康状况和及时采取行动，语音输出模块原理图3.9所示。

图3.9 语音输出模块原理图

3.10GSM输出模块电路设计

GSM发送短信模块的功能：GSM发送短信模块是用来通过GSM网络发送短信提醒或通知，将系统中的异常情况、警报信息等及时传达给用户。在你的设计中，它可用于检测值异常时通过短信进行预警。

工作原理：GSM发送短信模块通过GSM网络与移动通信基站通信，实现短信的发送和接收。它通常需要与单片机或其他控制器连接，以便通过控制指令触发发送短信的操作。

引脚功能：引脚 3 (TXD)：连结到单片机的 PA10 引脚，用于从单片机发送数据到GSM模块。引脚 4 (RXD)：连结到单片机的 PA9 引脚，用于接收GSM模块传来的数据。GSM发送短信模块通过串口通信协议（例如UART）与单片机通信。单片机通过发送特定指令或数据给GSM模块，触发短信的发送。

在设计中，当检测到异常情况（如心率过高、血压过高等）时，你可以通过GSM发送短信模块发送预先设定的短信内容到指定的手机号码，以便用户及时了解情况。这种方式可以确保用户能够在异常情况发生时迅速采取行动。

总的来说，GSM发送短信模块为你的远程多参数健康监测系统增加了及时通知和报警的功能，确保用户能够在必要时得到即时的警示和提醒，GSM模块原理图如图3.10所示。

图3.10 GSM输出模块原理图

3.11按键输出模块电路设计

此次设计使用6个独立按键K1、K2、K3、K4、K5、K6分别连结到单片机的PB7、PB8、PB9、PB0、PB14、PA11，独立按键K1可以切换显示界面是显示界面还是设置界面，按键K2在设置界面，每按下一次，设置的数值+1，按键K3在测量界面可以切换显示的界面，在设置界面，每按下一次，设置的数值-1：按键K4，开启心率监测，按键K5，开启血压监测，按键K6，开启体温监测，在测量界面按键模块原理图如图3.11所示。

图3.11 按键模块原理图

3.12报警模块电路设计

蜂鸣器报警的功能：蜂鸣器报警在你的远程多参数健康监测系统中用于发出声音警示，以提醒用户发生了跌倒等紧急情况。它可以帮助用户或附近的人在发生意外事件时迅速察觉并采取行动。

工作原理：蜂鸣器是一种电子声学装置，通过振动膜片产生声音。通常，蜂鸣器有两个引脚，一个是正极（+）用于连接电源，另一个是负极（-）用于连接控制信号。

引脚功能：引脚 1：连接到单片机的 PB1 引脚，用于控制蜂鸣器的开关状态。蜂鸣器的工作原理是，当你将单片机的控制引脚（PB1）设为高电平，电流会流经蜂鸣器，使其振动并发出声音。反之，当控制引脚设为低电平，蜂鸣器停止发声。

在设计中，当MPU6050检测到跌倒事件发生时，你可以通过控制单片机的 PB1 引脚，将其设为高电平，从而激活蜂鸣器发出声音警示。这样，用户或附近的人就能够听到蜂鸣器声音，意识到有紧急情况发生，从而采取必要的行动。

总之，蜂鸣器报警是一种有效的方式，可在紧急情况下引起注意并提醒用户和周围人采取紧急措施，报警模块原理图如图3.12所示。

图3.12 报警模块原理图



第4章 系统软件设计

在完成整个系统的总体设计后，为了验证系统的可靠性和正确性，可以进行实地调试。这一过程包括硬件调试、软件调试以及模拟运行。模拟运行是指系统在实际场景之外，通过模拟环境来验证其功能是否正常。如果系统能够在模拟环境中运行并完成设计预期的功能，那么就说明系统调试成功，达到了预期的目标。

4.1 编程软件介绍

本文采用Keil5作为开发平台，与其它的开发环境相比，Keil5具有更轻、速度更快、更简便的特点；受到了众多的嵌入式开发人员的青睐。Keil5支援种类繁多的单片机，包括51 MCU,STM32,HC32等；如 NXP等，所产生的 HEX格式，可以用烧录器将其写入 MCU，使用十分便捷。此外，Keil5的编译分为三种类型，分别为一次编译和一次半编译；另一种方法则是将所有内容都进行编辑，让开发者有更多的选项，而所得到的结果也会出现在接口的底部，让开发者能够找到问题所在，界面如图4.1所示。

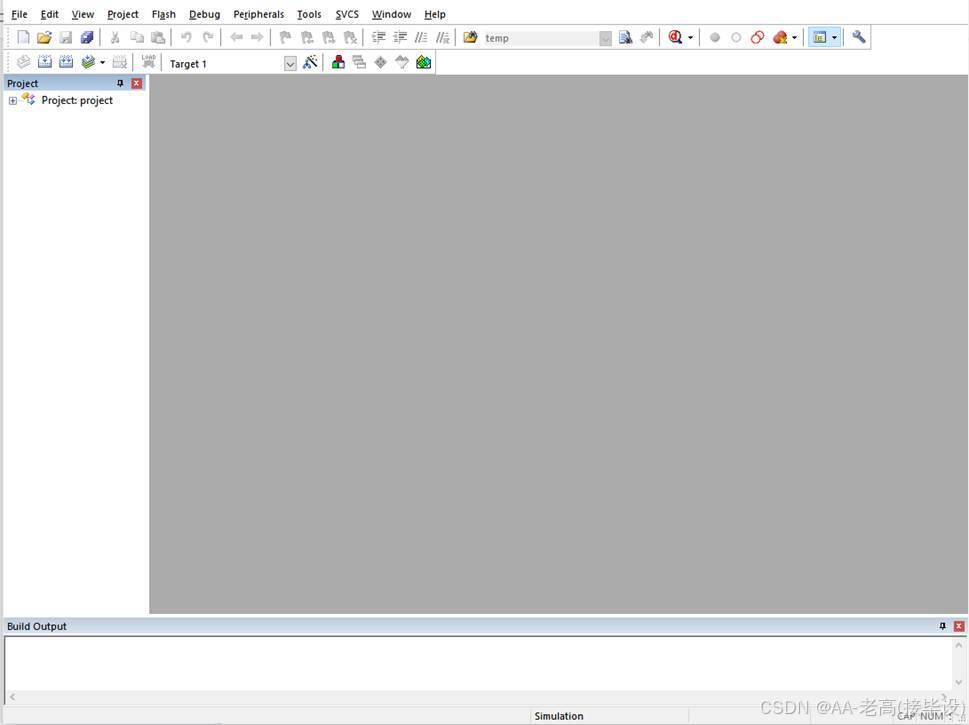

图4.1 Keil5开发界面

4.2 主程序流程设计

在系统的主流程图中，首先进行各模块的初始化，然后进入主循环。在主循环中，依次执行按键函数、监测函数、显示函数和处理函数等模块。按键函数用于处理按键操作，包括获取按键键值和执行相应操作；监测函数通过调用驱动函数获取测量值；显示函数则负责展示监测值和阈值；处理函数则根据监测数值进行逻辑判断和处理，包括提醒、报警和通知等功能。

在系统中，通过脉搏检测模块、血压计检测模块、红外测温模块以及MPU6050进行跌倒检测等模块，实现对生理参数和状况的监测。对于脉搏、血压、体温等参数的监测，系统会根据预设的阈值进行判断，并通过语音提示和短信提醒用户，确保及时关注和处理异常情况。另外，通过MPU6050进行跌倒检测，当检测到跌倒时会触发蜂鸣器报警，并在异常情况下通过GSM模块发送短信通知，以确保用户安全。

此外，结合APP软件和嵌入式单片机软件流程设计，系统可以实现更加全面的功能。在APP软件方面，用户可以通过手机端实时监测病人的生理参数，并设置相关参数和阈值。嵌入式单片机软件流程设计则负责实时监测、处理和反馈数据，确保系统的高效运行和及时响应。整合两者设计，系统能够实现全方位的智能监护功能，提供更加便捷和全面的监护服务，流程如图4.2所示。

图4.2 程序总体流程图

4.3 独立按键模块流程设计

首先，定义按键引脚，进行初始化引脚状态。接下来判断模式标志位是否为1，如果为1，则为支持连续按模式，将按键状态标志位置1。然后判断按键状态标志位是否为1并且按键引脚为低电平，如果两个条件同时满足，则延时10ms进行消抖，将按键状态标志位置0。再次判断按键引脚是否为低电平，如果为低电平，则按键按下，返回相对应的按键键值。如果按键状态标志位不为1或者按键引脚不为低电平，则判断按键引脚是否为高电平，如果为高电平，则按键抬起，将按键状态标志位置1，然后返回0。如果按键引脚不为高电平，则按键没有抬起，则直接返回0，独立按键程序子流程如图4.3所示。

图4.3 独立按键子流程图

4.4 温度检测模块子流程设计

首先初始化引脚，然后初始化DS18B20，接着写指令“0xcc”即跳过64位ROM，写指令“0x44” 即启动一次温度转换命令，延时一段时间后，再初始化DS18B20，接着写指令“0xcc”即跳过64位ROM，写指令“0xbe” 即发出读取暂存器命令，开始读取温度低字节和高字节，整合数据，最后通过计算公式计算出温度值，温度检测程序子流程如图4.4所示。

图4.4温度检测子流程图

4.5 GSM模块子流程

首先初始化引脚，然后检测本机号码，设置“GSM”字符集，接下来设置短信格式为文本模式，然后设置接收短信的手机号，发送英文消息，最后发送“0x1a”结束符结束，发送英文子流程如图4.5所示。

图4.5 GSM发送英文子流程设计

4.6 OLED显示模块子流程

首先设置从机地址，然后传入一系列初始化命令，包括设置内存寻址模式、设置显示时钟分频因子、设置多路传输比率、起始行、显示偏移、对比度、电荷泵、显示方式等，初始化完毕后，开始显示数据，首先需要设置显示的起始坐标，然后调用字模数组，比对字模数组找到显示的字模，调用写数据函数，从而显示出数据，如图4.6所示。

图4.6  OLED显示子流程设计

第5章 系统整体测试

5.1 系统整体实现

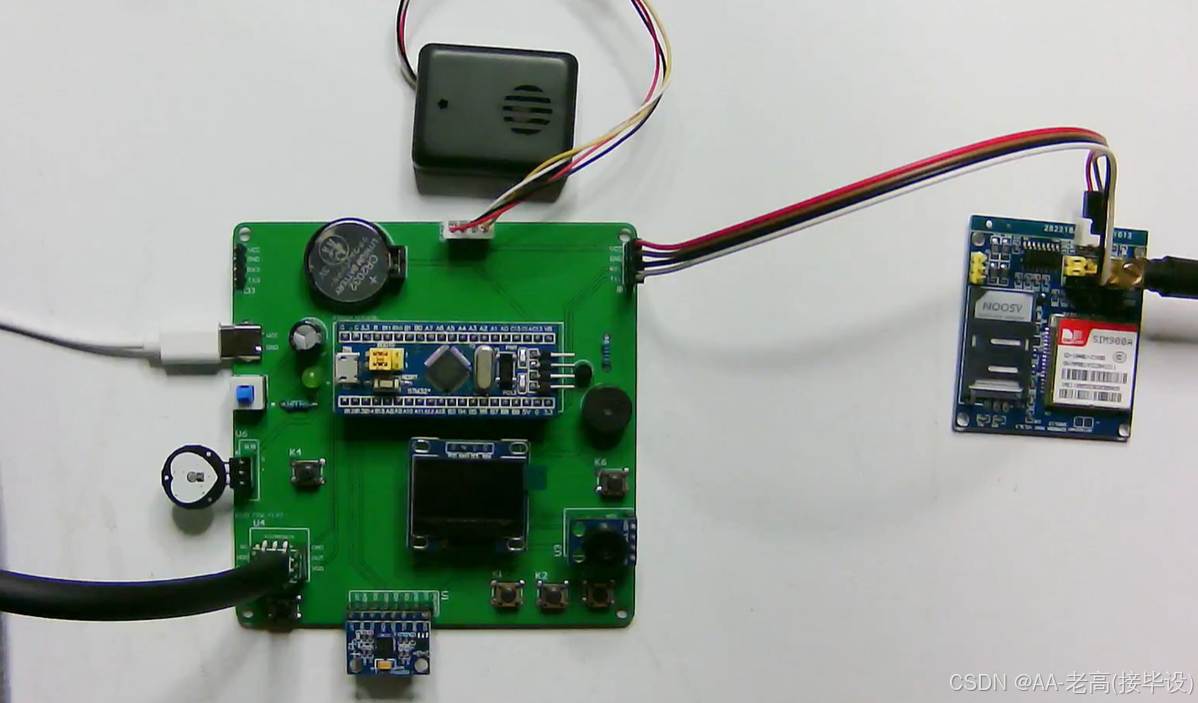

此次设计的远程多参数健康监测系统实物实现如图5.1所示，通过实物实现图可以看出，此次设计主要包括STM32F103C8T6单片机及其组成的最小系统、步数监测模块、体温监测模块、脉搏监测模块、血压监测模块、显示模块、语音输出模块、GSM模块、独立按键模块、报警模块等构成。

图5.1 整体实物图

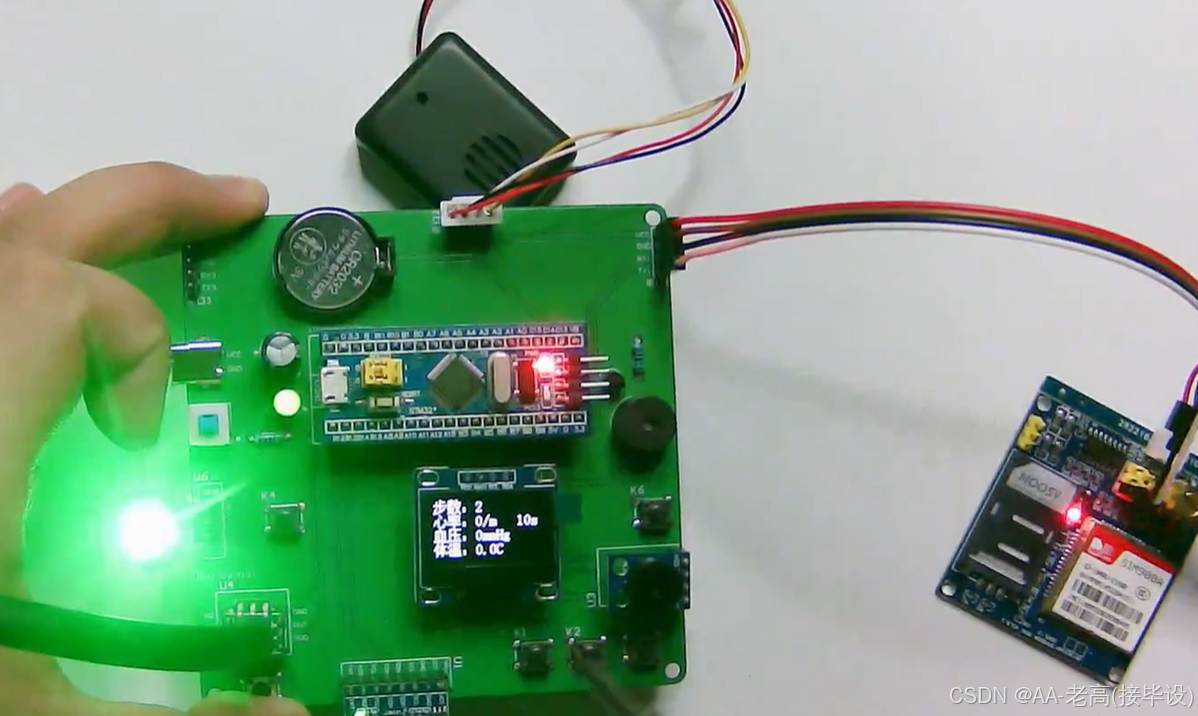

5.2 计步检测实物实现

此次设计的远程多参数健康监测系统，可以实时监测当前用户的步数，实物实现如图5.2所示，通过MPU6050进行计步，可通过按键设置步数最小值，每天晚上22点整语音播报今天步数，并当低于设置最小值时，语音播报“今天运动量较少”，高于设置最小值，语音播报“今天运动量达标”。

图5.2 步数监测实物图

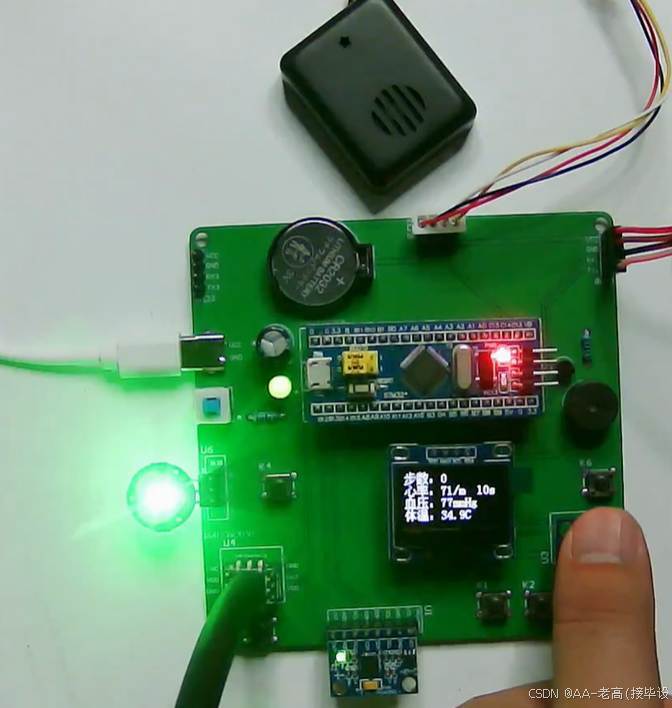

5.3体温检测实物实现

此次设计的远程多参数健康监测系统，可以实时监测当前用户的体温，实物实现如图5.3所示，过红外测温模块检测体温（一个按键控制启动），可通过按键设置体温上下限值，当测量结束后，语音播报体温值，当体温低于设置最小值时，语音播报“体温过低”，处于上下限之间，语音播报“体温正常”，高于设置最大值，语音播报“体温过高”。

图5.3 体温监测实物图

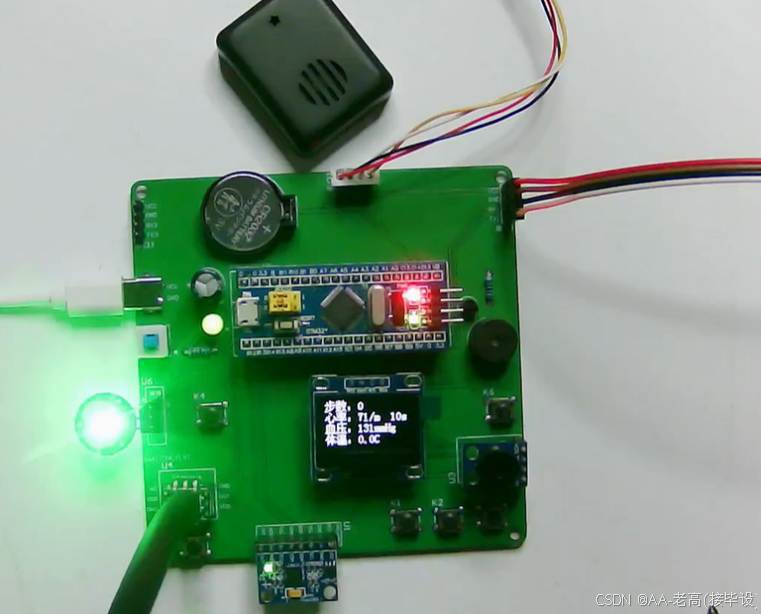

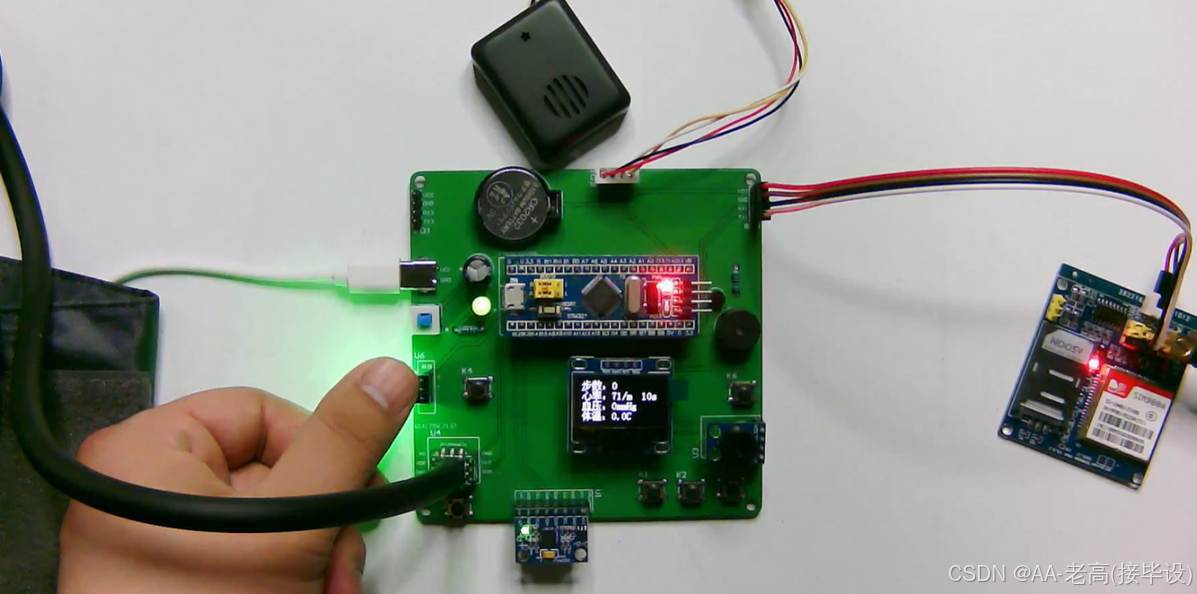

5.4血压检测实物实现

此次设计的远程多参数健康监测系统，可以实时监测当前用户的血压，实物实现如图5.4所示，通过血压计检测模块检测血压（一个按键控制启动），可通过按键设置血压上下限值，当测量结束后，语音播报血压值，当血压低于设置最小值时，语音播报“血压过低”，处于上下限之间，语音播报“血压正常”，高于设置最大值，语音播报“血压过高”。

图5.4 血压监测模块实物图

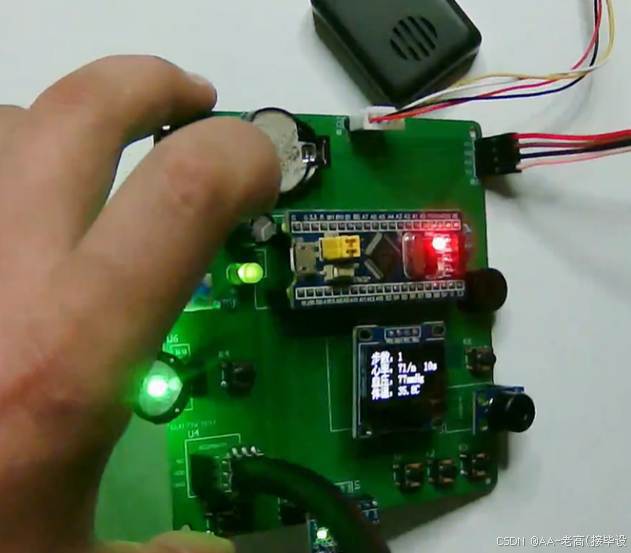

5.5脉搏检测实物实现

此次设计的远程多参数健康监测系统，可以实时监测当前用户的脉搏，实物实现如图5.5所示，通过脉搏检测模块检测脉搏（一个按键控制启动），可通过按键设置脉搏上下限值，当测量结束后，语音播报脉搏数，当低于设置最小值时，语音播报“心率过低”，处于上下限之间，语音播报“心率正常”，高于设置最大值，语音播报“心率过高”。

图5.5 脉搏监测实物图

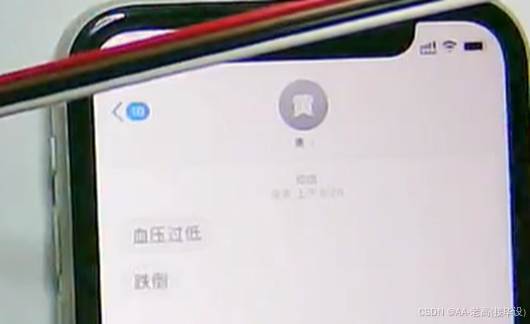

5.6 跌倒检测实物实现

此次设计的远程多参数健康监测系统，可以实时监测当前用户是否跌倒，实物实现如图5.6所示，通过MPU6050进行跌倒检测，当检测到跌倒时，进行蜂鸣器报警。

图5.6 监测到用户跌倒实物图

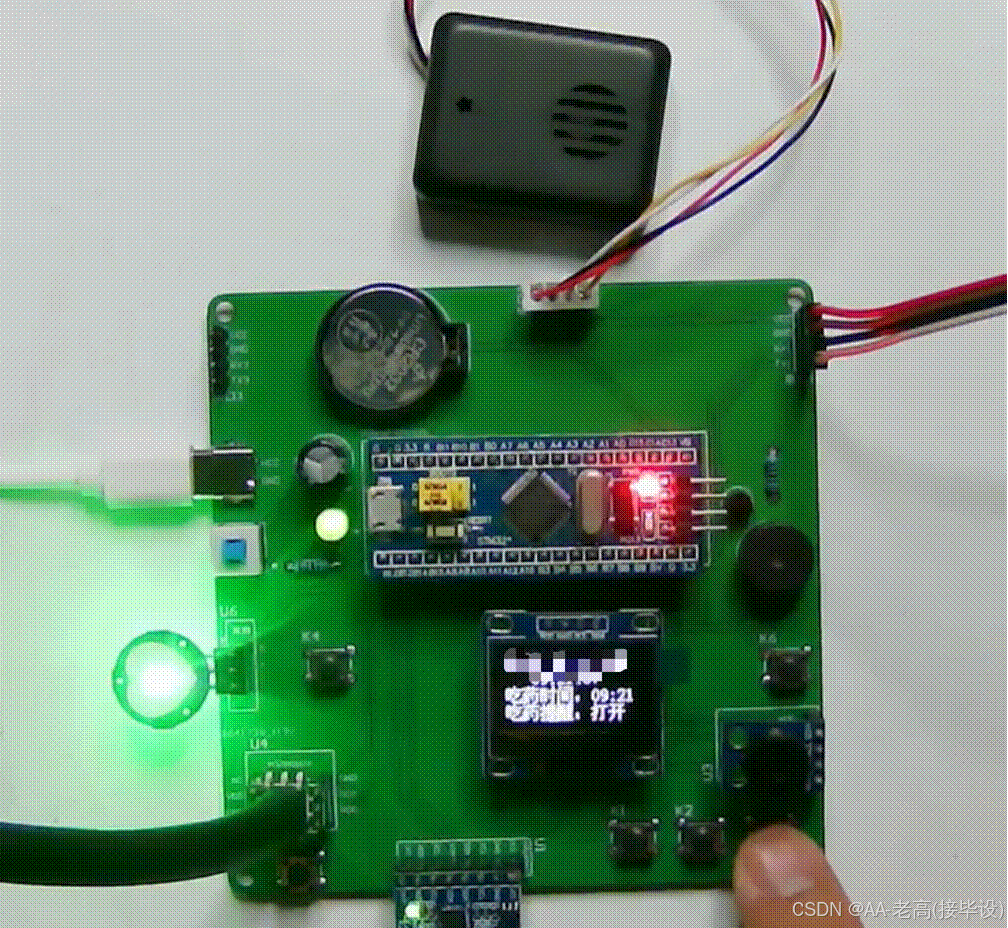

5.7 定时提醒喝药实物实现

此次设计的远程多参数健康监测系统，通过RTC内部时钟模块获取时间，并能通过按键修正时间，可添加或删除吃药时间，时间到后，语音进行提醒，实物实现如图5.6所示。

图5.7 定时提醒用户吃药实物图
