我们在二层通信文中提及过，二层通信会在整个广播域进行泛洪。交换机转发大量的ARP请求广播包进行MAC学习，造成大量资源损耗。

VLAN的作用即是为了将局域网划分成多个广播域，减少转发的数据包数量。在数据包前封装一层VLAN tag，交换机根据VLAN tag将数据包泛洪/转发到相同tag的接口即可。

注：交换机仅能处理携带vlan tag的数据包
也就是说面向交换机，入向的包必须携带tag，仅在出方向会进行tag的剥离。

在本文中，所有入向、出向的描述，都是面向交换机来说。将自己代入交换机~
配置命令使用华为系交换机介绍

VLAN接口基础元素介绍

在不进行修改的情况下，两个基础元素均为vlan 1

Permit Vlan

接口下允许的vlan，当数据包中携带的tag在允许vlan范畴里，放行该数据包。

Pvid

接口下默认的vlan，当入数据包不携带tag时，为其打上tag
当出向数据包tag与pvid一致时，剥离该Tag，对端接收到的数据包不会携带Vlan Tag

一、Access

Access模式下，permit vlan与pvid都只能有一个，且是一致的。比如允许的vlan是10，那pvid也是10。不作配置默认是vlan 1

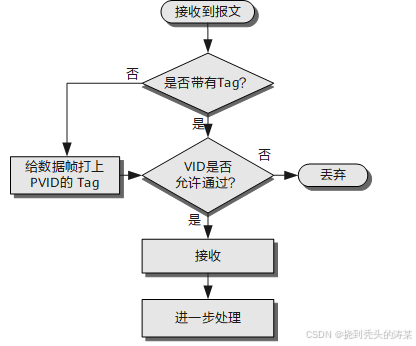

入方向处理

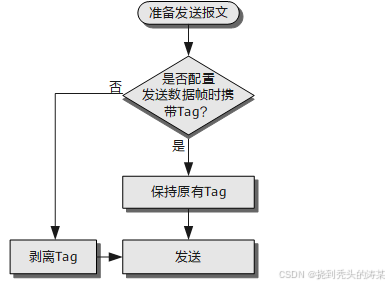

出方向处理

场景应用

Access常用于交换机接口的对端无法处理vlan tag的情况（如终端，路由器等）。
在交换机该接口接收包时，通过pvid给数据包封装tag进行转发
在交换机该接口发送包时，又会将数据包原有tag剥离，故对端发出/收到的包都不会存在vlan tag

配置命令

interface 接口                  #进入接口视图
  port link-type access        #设置接口类型为Access
  port default vlan 10         #设置Access口的permit vlan、pvid为10

二、Trunk

Trunk模式下，permit vlan可以有多个，pvid只能有一个（可以包含在permit vlan列表中）。若pvid不配置，则默认为vlan 1

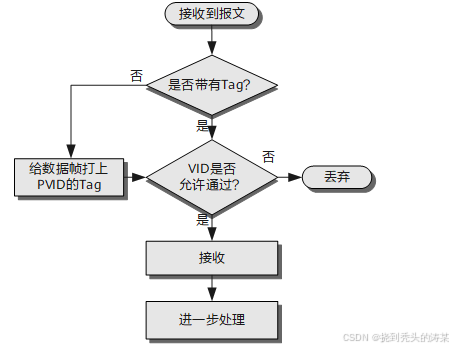

入方向处理

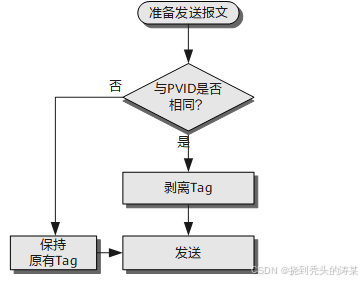

出方向处理

场景应用

Trunk常用于交换机之间的互联接口，可在同一物理线路下分流出多条逻辑线路（即多个广播域），相对于Access，Trunk允许放行多个vlan。

注意：Trunk并非不能对接终端设备。仔细观察Trunk工作原理，只需运用好pvid，在对接无法识别tag设备时灵活剥离掉Tag即可。

举个栗子，在交换机对接主机的接口配置trunk，允许vlan 10通过，pvid配置成10。在接口收包时，交换机打上10的tag。进而进行后续的包转发。

不难发现，例子中的用法实际等效于Access，即permit vlan与pvid一致

pvid一定要在允许的vlan列表中，否则交换机不会处理此数据包

配置命令

interface 接口                           #进入接口视图
  port link-type trunk                  #设置接口类型为Trunk
  port trunk permit vlan 2 to 3 10 20   #设置permit vlan
  port trunk pvid vlan 20               #设置Pvid为20

三、Hybrid（华为专属）

Access、Trunk在发送包的时候只能选择剥离某一个vlan的tag。

Hybrid是华为独有的一种接口模式，它允许交换机在发送数据包时指定哪些vlan被剥离tag，哪些无需剥离。相对于其他两个模式，Hybrid更加灵活，配置人员对vlan的理解要求也更高。

入方向处理

出方向处理

场景应用

交换机接口对端能否处理vlan tag都可以使用Hybrid进行配置。

一般来说，Access、Trunk足够实现网络需求。只有在非常少见的极端环境必须要使用Hybrid。

如三层交换机下游接口接hub（傻瓜交换机），hub下有多种vlan的主机（主机无法识别vlan tag）。需要通过Hybrid的untag去实现访问。

配置命令

interface 接口                           #进入接口视图
  port link-type hybrid                 #设置接口类型为Hybrid
  port hybrid tagged vlan 2 to 3 10 100    #这些vlan在出向保留其Tag
  port hybrid untagged vlan 4 to 5 20   #这些vlan在出向剥离其tag
  port hybrid pvid vlan 100             #设置pvid为100

使用Hybrid接口需要注意：

1. tagged、untagged不能有重复值
2. pvid需要包含在tagged或者untagged列表中，否则交换机不会处理该数据包
3. 针对于接口下接的设备类型，选择pvid加入tagged还是untagged。通常对接无法识别vlan tag的设备，pvid加入untagged（根据实际选择，并非绝对）。
