1.1测试环境
1.1.1整体环境介绍
测试环境    说明
板卡：    pcie403板卡
主控芯片：    Xilinx xcvu13p-fhgb2104-2
调试软件：    Vivado 2018.3

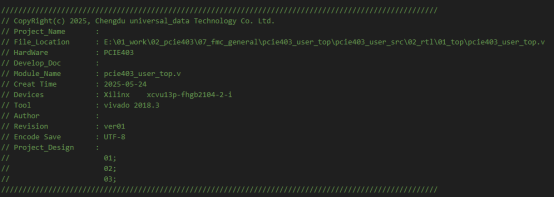

代码环境：    Vscode utf-8
测试工程：    pcie403_user_top

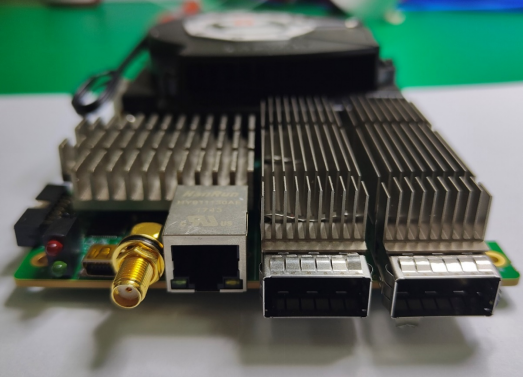

1.1.2硬件介绍
UD PCIe-403使用VU13P+ZYNQ+FMC插槽架构，对外数据接口使用PCIe3.0x16和PCIe4.0x8进行数据通信或传输，支持千兆以太网、万兆以太网（100G x4），板载4组DDR4的存储器，位宽为72bit，分别容量为8G。另外PCIe-403板载有1个FMC+(兼容FMC子板)全互联的接口，满足VITA57.1和VITA57.4规范，可以适配大多数ADC/DAC FMC或FMC+子卡，且支持多板级联。
PCIe403支持全国产化替代方案，器件选择工业级和以上质量等级元器件。

1.4驱动安装

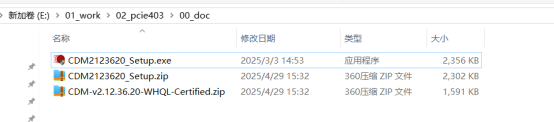

1；安装CDM2123620_Setup.exe驱动程序。

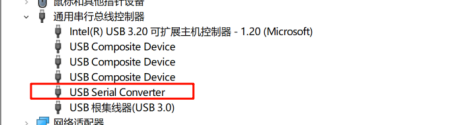

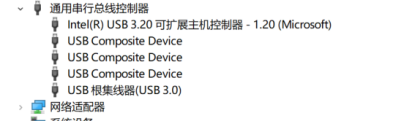

2；驱动安装前后。

1.5问题记录

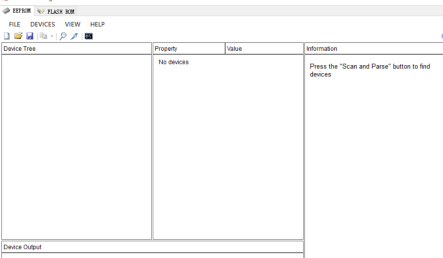

1.5.1打开FT_PROG软件，找不到FT232芯片

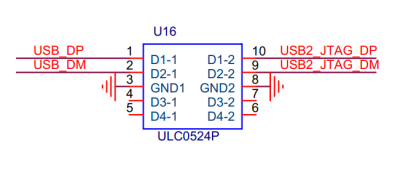

将U16拆下来，用细线将1脚和10脚短路连接，用细线将2脚和9脚短路连接：

1.5.2U16去掉后仍无法识别FT232

1；使用万用表检查USB插口与焊盘底座之间是否有虚焊，这个焊接很容易出现虚焊，使用万用表逐个脚点击测试，要确保每个脚无虚焊

2；第这批生产的三块板卡的usb均出现虚焊，使用USB_MINI连接线与板卡连接，用万用表逐个点击测试。

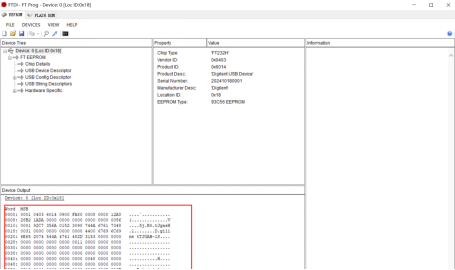

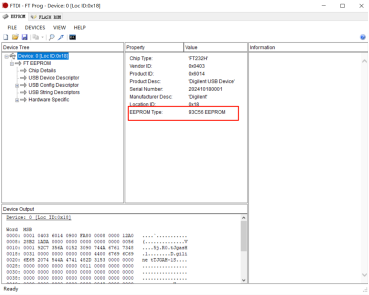

1.5.3 可以识别FT232，但是识别不到EEPROM

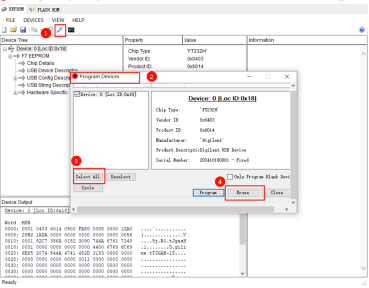

解决办法：在FT_PROG内将EEPROM擦除一遍再进行识别。

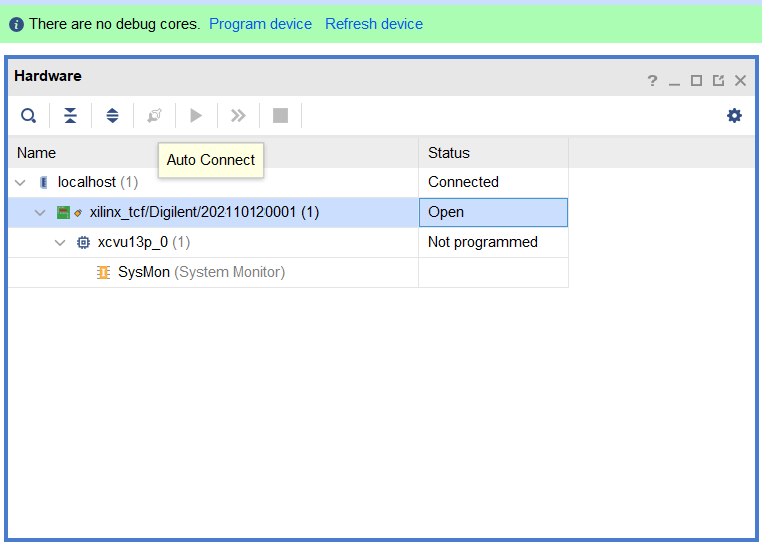

1.7最终结果记录记录
