在大型园区网络中，往往使用不同的路由协议进行组网，实现全网的网络互通。不同的协议间 通信，除了路由协议本身，还需要引入外部路由及路由信息过滤等技术。

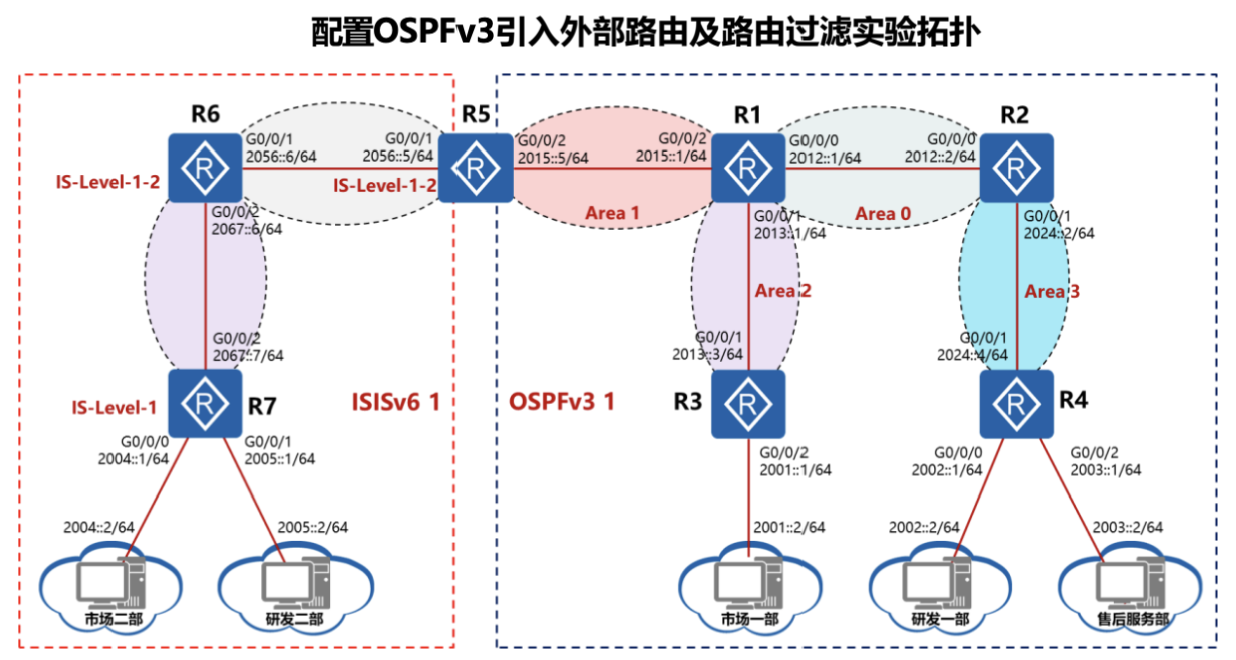

实验拓扑

实验规划

1. 在 R1、R2、R3、R4 和 R5 上启用 OSPFv3 路由协议。

2. R1 和 R2 处于 Area 0，R1 和 R3 处于 Area 2，R1 和 R5 处于 Area 1，R2 和 R4 处于 Area 3。分别建 立 OSPFv3 邻居关系后，R1、R2、R3、R4、R5 可以互通。

3. 在 R5、R6 和 R7 上启用 ISISv6 路由协议，R5 和 R6 的 Is-level 是 Is-level-1-2，R7 的 Is-leve 是 Is- level-1，建立邻居关系后，R5、R6 和 R7 可以互相通信。

4. 在 R5 上进行 OSPFv3 和 ISISv6 相互路由重分发，在 R5 上对引入的路由进行过滤，使得研发二部所在 的网段无法访问市场一部、研发一部和售后服务部所在的网段。

5. 在 R3 上使用路由过滤功能，使得市场一部所在网段无法访问研发一部。

6. 在 R4 上使用路由过滤功能，使得研发一部和售后服务部所在网段无法访问市场二部。

配置思路

1. 配置全部设备的 IPv6 地址，使直连设备可以进行相互通信；

2. 在 R1、R2、R3、R4 和 R5 上配置 OSPFv3，使总部网络可以正常通信；

3. 在 R5、R6 和 R7 上配置 ISISv6，使得分部网络可以正常通信；

4. 在 R5 上进行 OSPFv3 和 ISISv6 相互路由重分发，在 R5 上对引入的的路由信息进行过 滤，使得研发二部所在的网段无法访问市场一部、研发一部和售后服务部所在的网段；

5. 在 R3 上使用路由过滤功能，使得市场一部所在网段无法访问研发一部。

6. 在 R4 上使用路由过滤功能，使得研发一部和售后服务部所在网段无法访问市场二部。

基础配置

有读者反馈，因前期文章未附上拓扑中各设备的基础配置，给部分读者在学习和练习时造成困惑，本期现将各设备基础配置附上，再进行本期知识点的关键配置讲解。

R1 基础配置

sysname R1

sysname R1#ipv6 #ospfv3 1router-id 1.1.1.1#interface GigabitEthernet0/0/0 ipv6 enable ipv6 address 2012::1/64 ospfv3 1 area 0.0.0.0#interface GigabitEthernet0/0/1 ipv6 enable ipv6 address 2013::1/64 ospfv3 1 area 0.0.0.2#interface GigabitEthernet0/0/2 ipv6 enable ipv6 address 2015::1/64 ospfv3 1 area 0.0.0.1return

R2 基础配置

sysname R2ipv6 ospfv3 1router-id 2.2.2.2interface GigabitEthernet0/0/0 ipv6 enable ipv6 address 2012::2/64 ospfv3 1 area 0.0.0.0interface GigabitEthernet0/0/1 ipv6 enable ipv6 address 2024::2/64 ospfv3 1 area 0.0.0.3interface GigabitEthernet0/0/2return

R3 基础配置

sysname R3ipv6 ospfv3 1router-id 3.3.3.3filter-policy 2000 importimport-route directfirewall zone Localpriority 15interface GigabitEthernet0/0/0#interface GigabitEthernet0/0/1ipv6 enable ipv6 address 2013::3/64ospfv3 1 area 0.0.0.2#interface GigabitEthernet0/0/2ipv6 enable  ipv6 address 2001::1/64return

R4 基础配置

sysname R4acl ipv6 number 2000  rule 5 deny source 2004::/64 rule 10 permit ipv6 ospfv3 1router-id 4.4.4.4filter-policy 2000 importimport-route directinterface GigabitEthernet0/0/0ipv6 enable ipv6 address 2006::1/64 interface GigabitEthernet0/0/1ipv6 enable ipv6 address 2024::4/64 ospfv3 1 area 0.0.0.3interface GigabitEthernet0/0/2ipv6 enable ipv6 address 2003::1/64 return

R5 基础配置

sysname R5acl ipv6 number 2000  rule 5 deny source 2005::/64 rule 10 permit ipv6 isis 1is-level level-2network-entity 10.0000.0000.0005.00ipv6 enable topology standard ipv6 import-route ospfv3 1 ospfv3 1router-id 5.5.5.5filter-policy 2000 import import-route isis 1interface GigabitEthernet0/0/1 ipv6 enable ipv6 address 2056::5/64 isis ipv6 enable 1interface GigabitEthernet0/0/2 ipv6 enable ipv6 address 2015::5/64 ospfv3 1 area 0.0.0.1return

R6 基础配置

sysname R6ipv6 isis 1network-entity 10.0000.0000.0006.00ipv6 enable topology standardipv6 default-route-advertise always level-1 interface GigabitEthernet0/0/0ipv6 enable ipv6 address 2004::1/64 interface GigabitEthernet0/0/1ipv6 enable ipv6 address 2056::6/64isis ipv6 enable 1interface GigabitEthernet0/0/2ipv6 enableipv6 address 2067::6/64isis ipv6 enable 1return

R7 基础配置

sysname R7ipv6 isis 1is-level level-1network-entity 10.0000.0000.0007.00ipv6 enable topology standard ipv6 import-route direct level-1 interface GigabitEthernet0/0/0 ipv6 enable ipv6 address 2004::1/64 interface GigabitEthernet0/0/1 ipv6 enable ipv6 address 2005::1/64 interface GigabitEthernet0/0/2ipv6 enable                              ipv6 address 2067::7/64 isis ipv6 enable 1return

关键配置步骤：

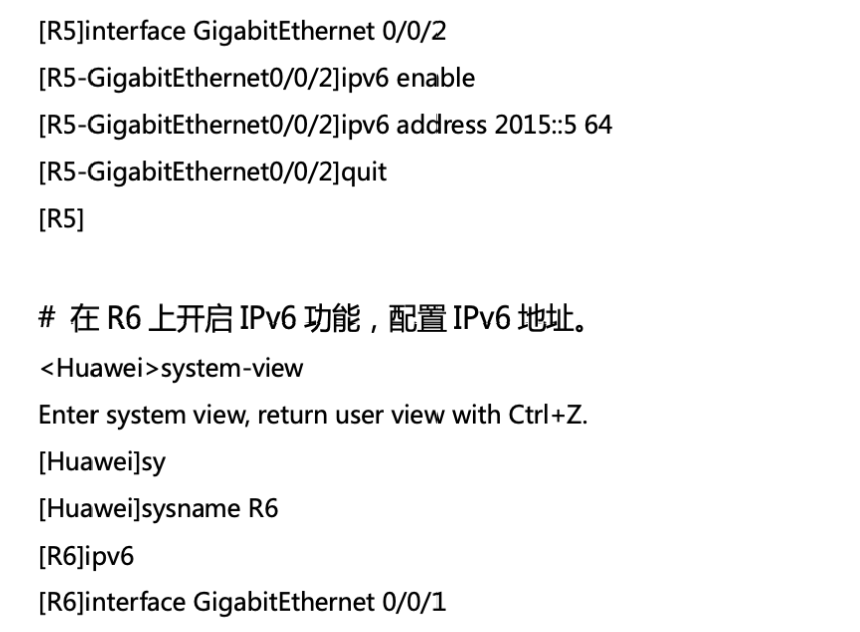

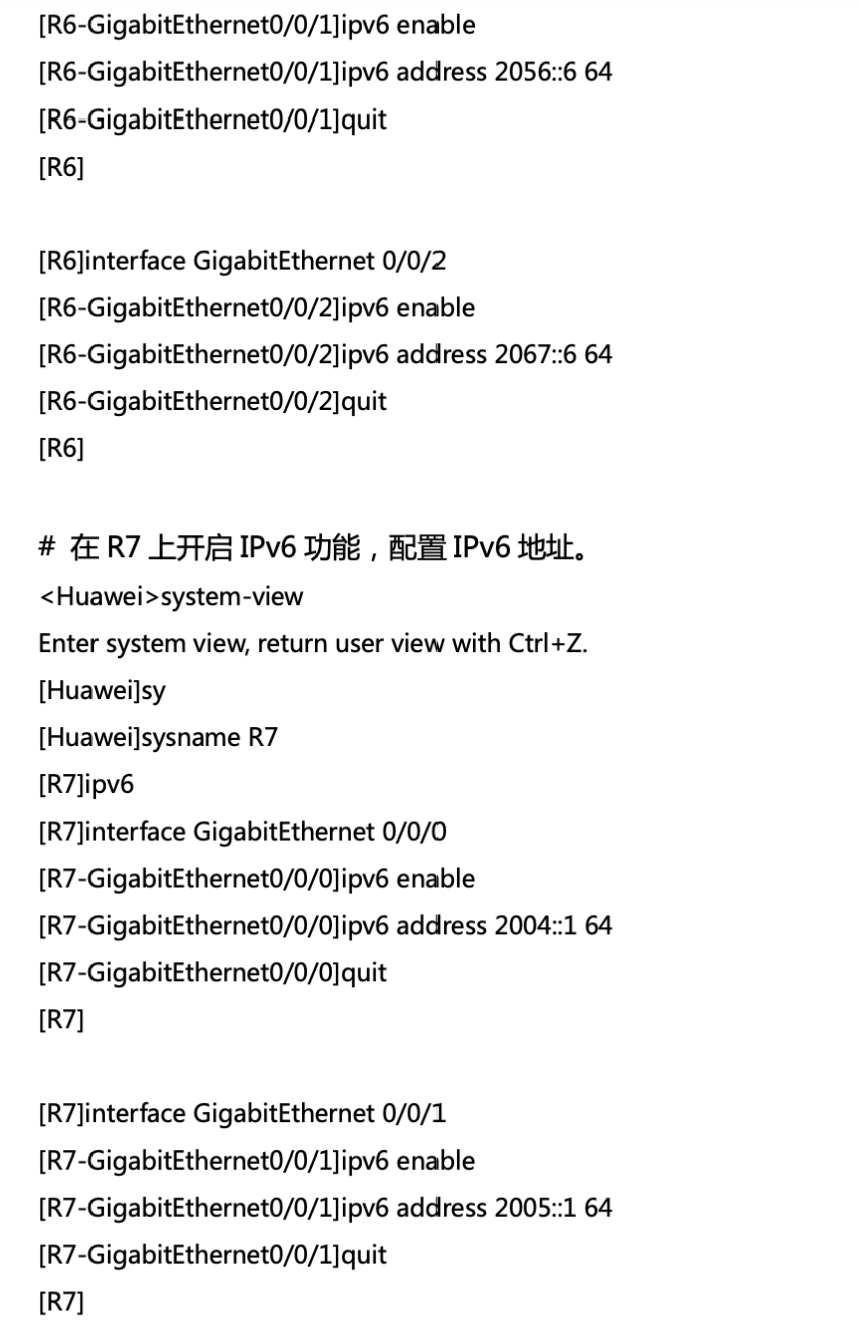

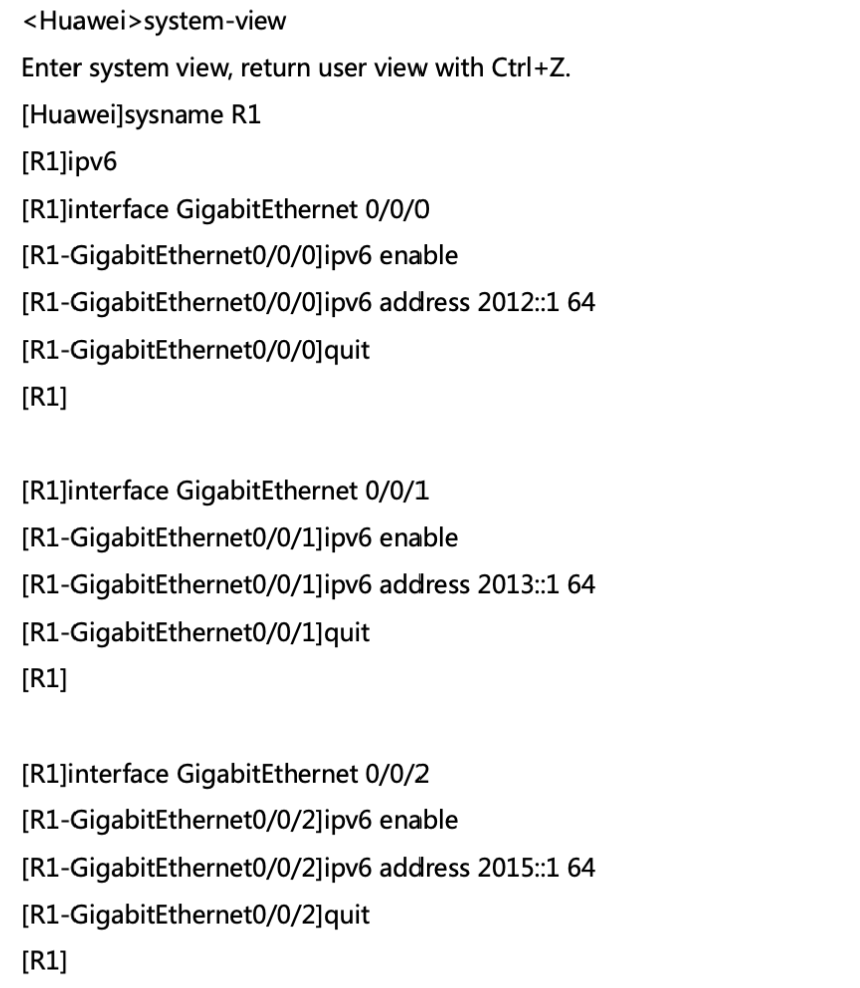

步骤 1 配置 IPv6 地址。

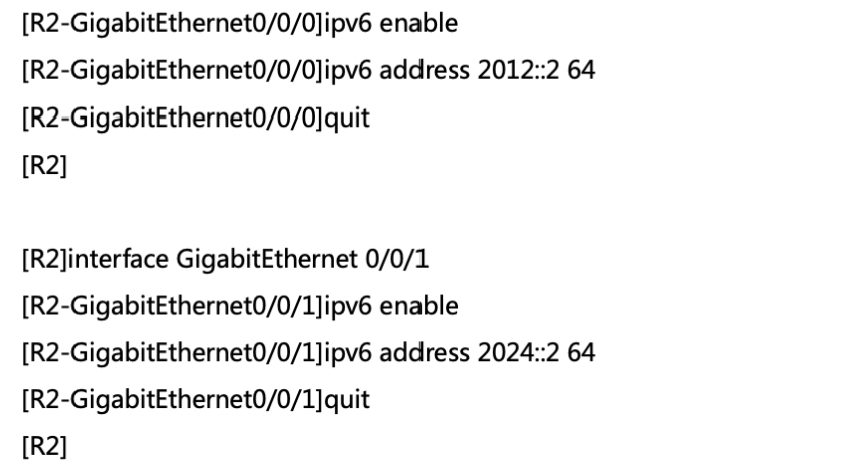

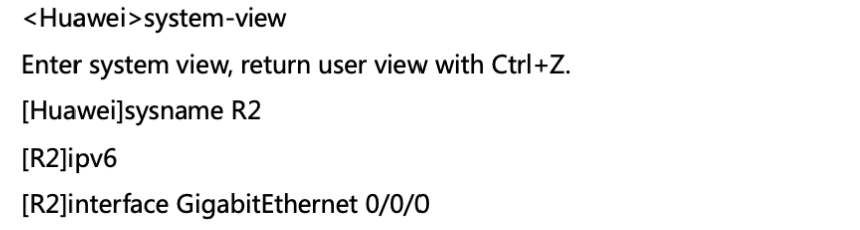

# 在 R2 上开启 IPv6 功能，配置 IPv6 地址。

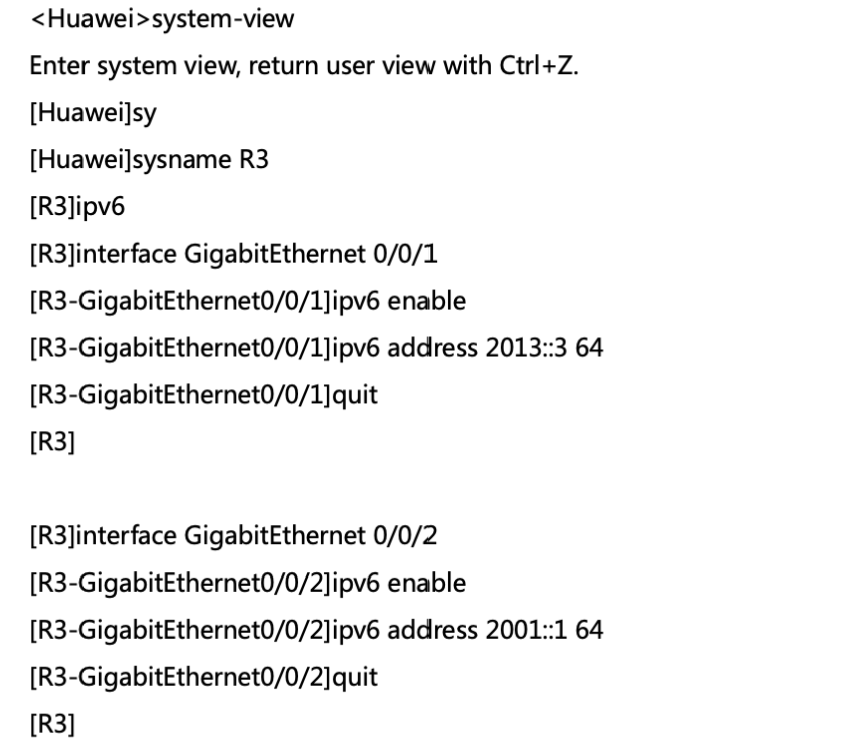

在 R3 上开启 IPv6 功能，配置 IPv6 地址。

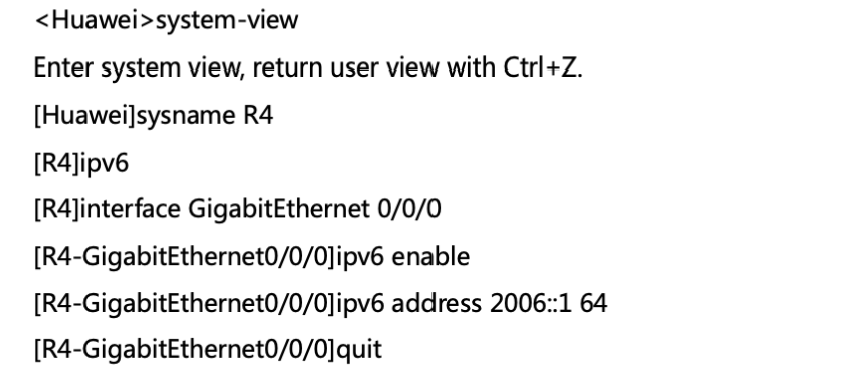

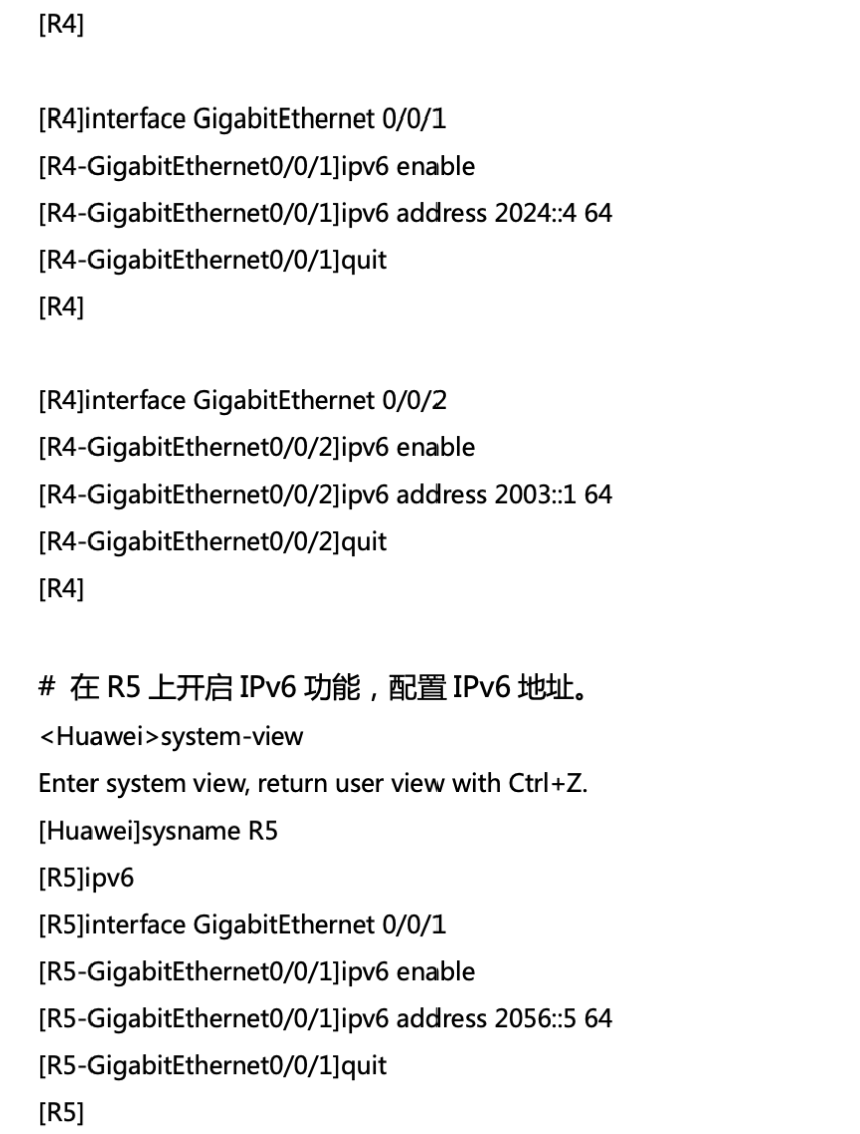

在 R4 上开启 IPv6 功能，配置 IPv6 地址。

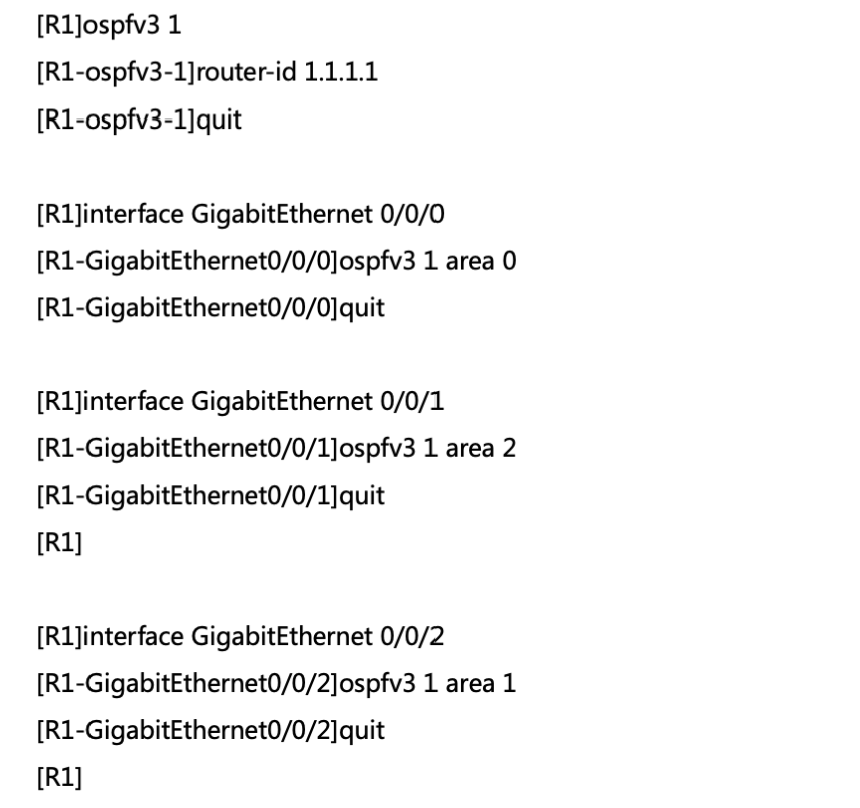

步骤 2 配置 OSPFv3。在 R1 上配置 OSPFv3。

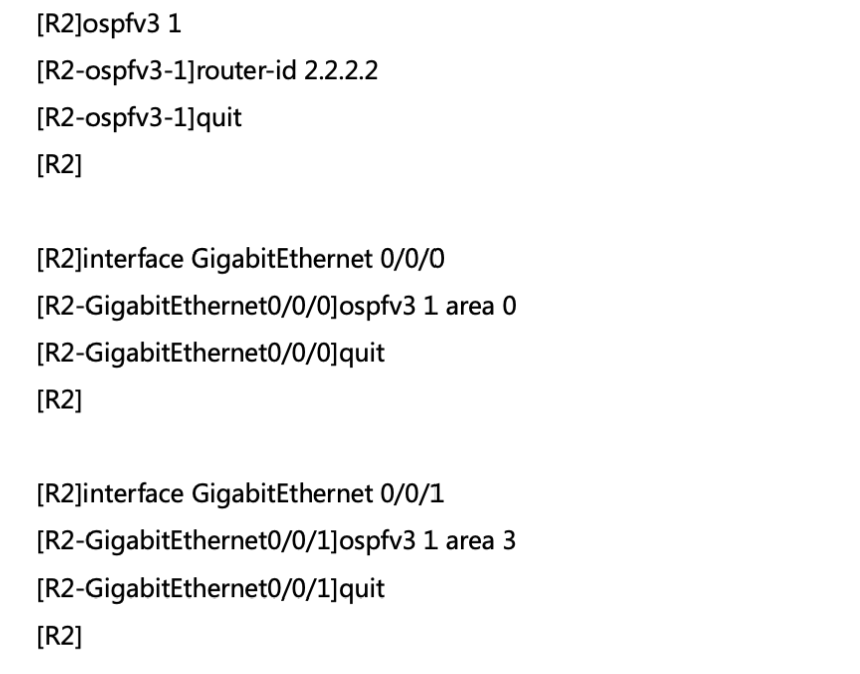

在 R2 上配置 OSPFv3。

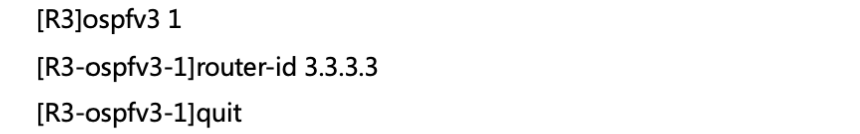

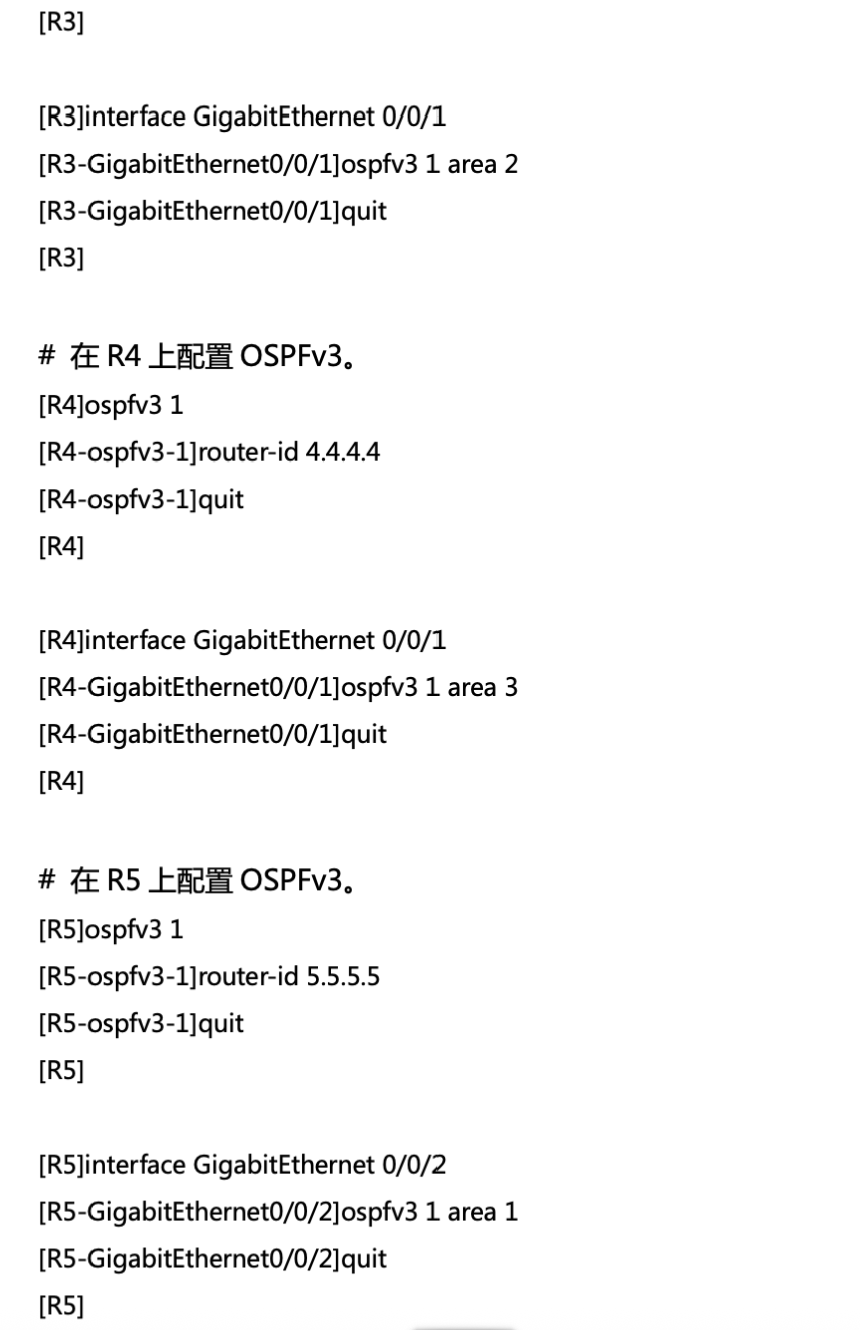

在 R3 上配置 OSPFv3。

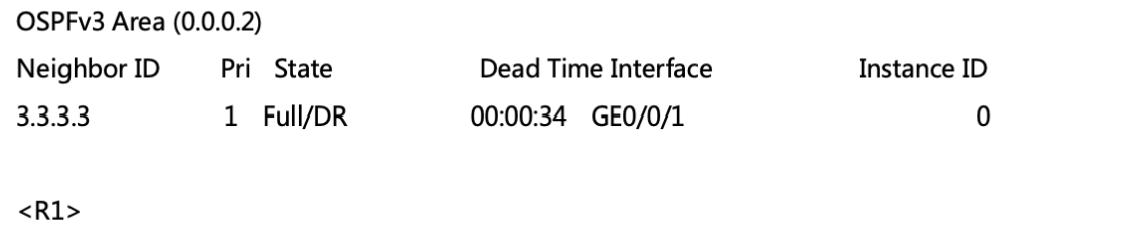

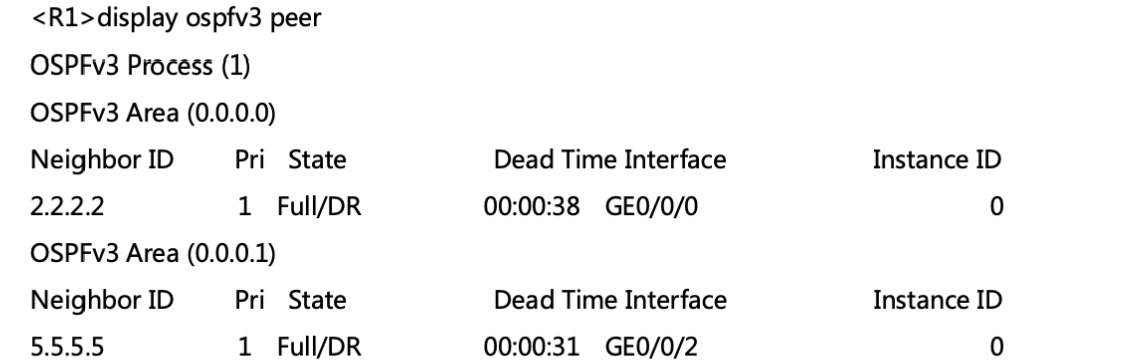

在 R1 上查看 OSPFv3 邻居状态，已经成功建立 3 个 OSPFv3 邻居关系。

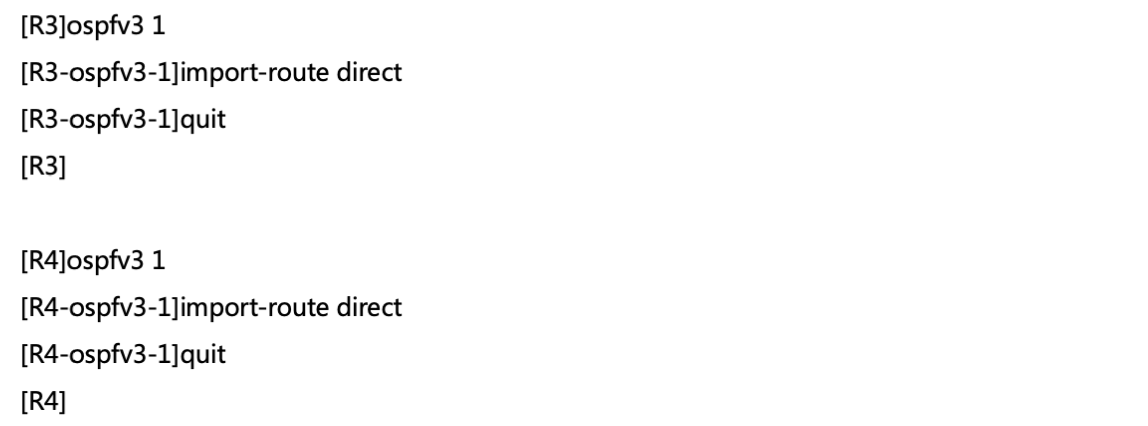

为了能够访问市场一部、研发一部和售后服务部，在 R3 和 R4 上引入直连路由。

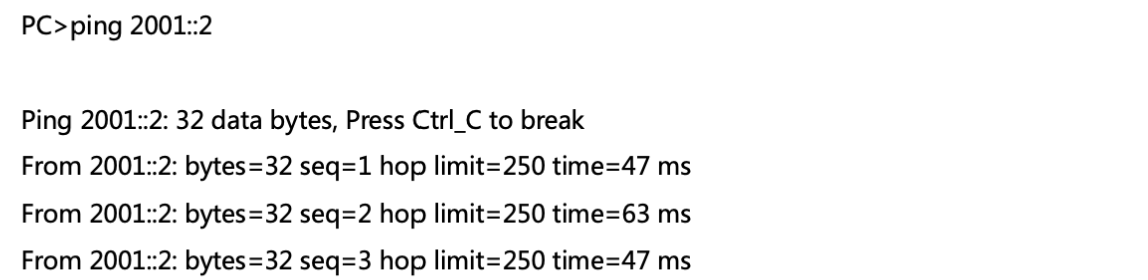

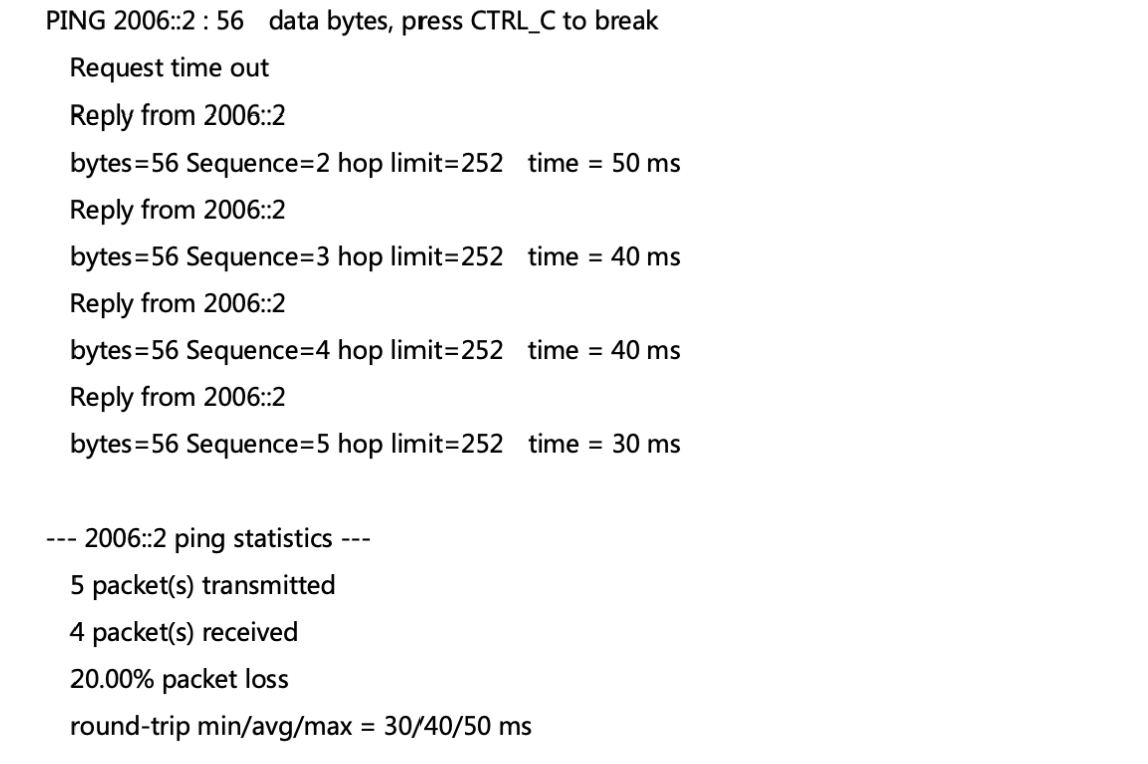

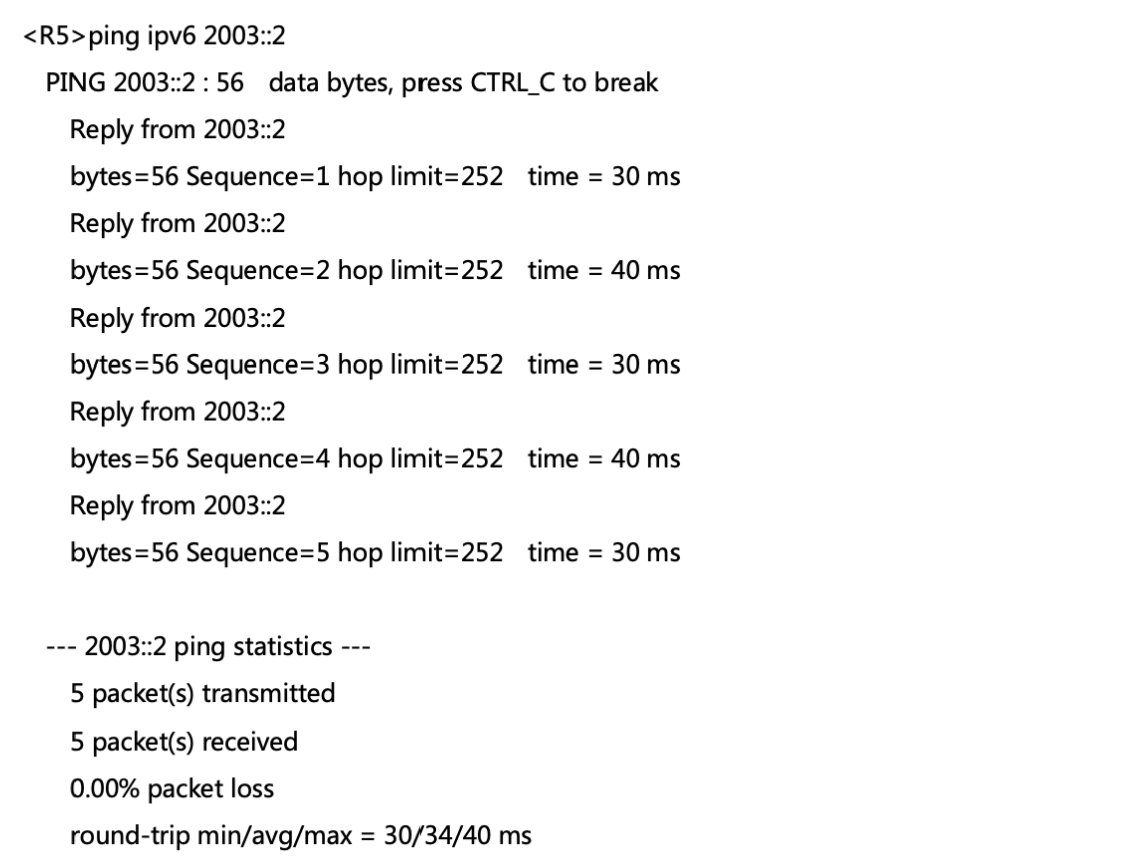

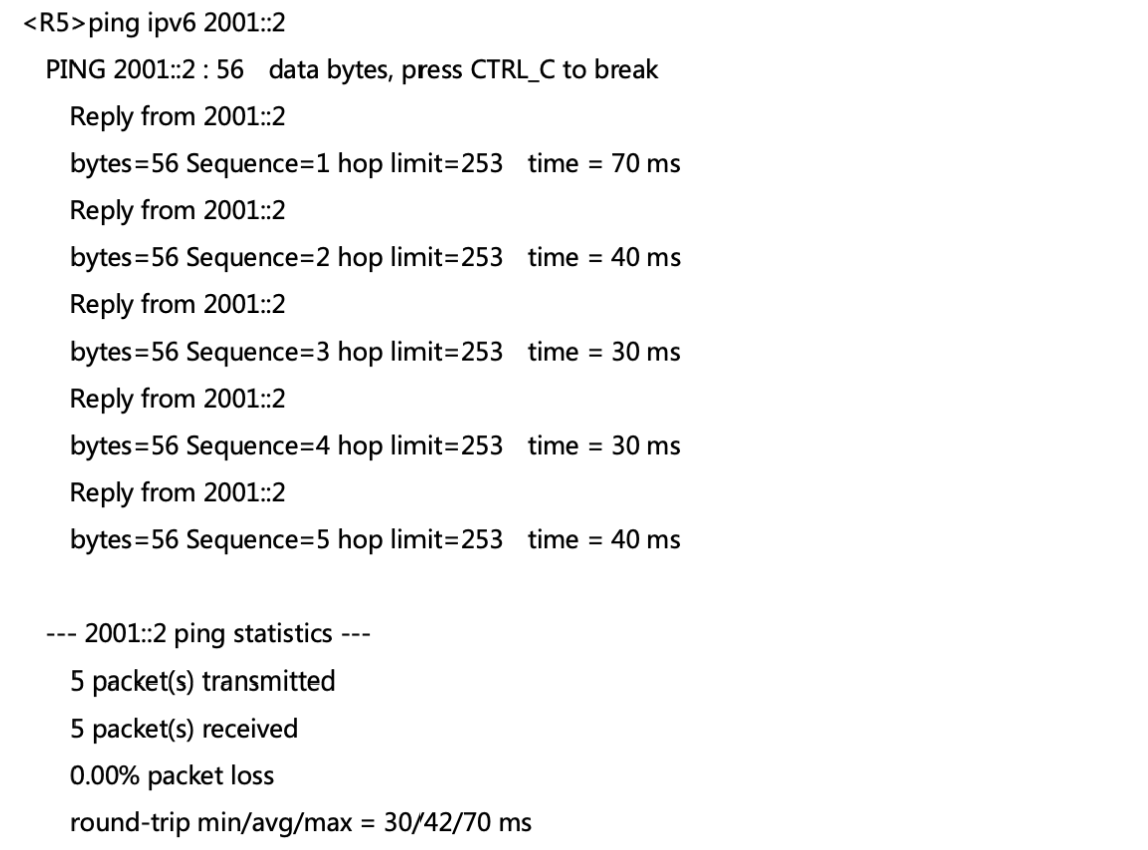

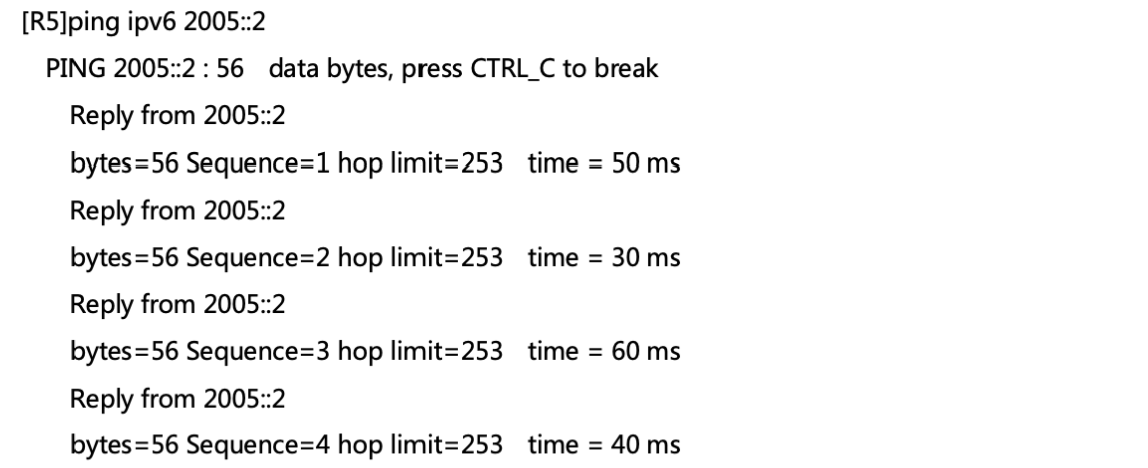

在 R5 上测试访问市场一部、研发一部和售后服务部，均可正常访问。

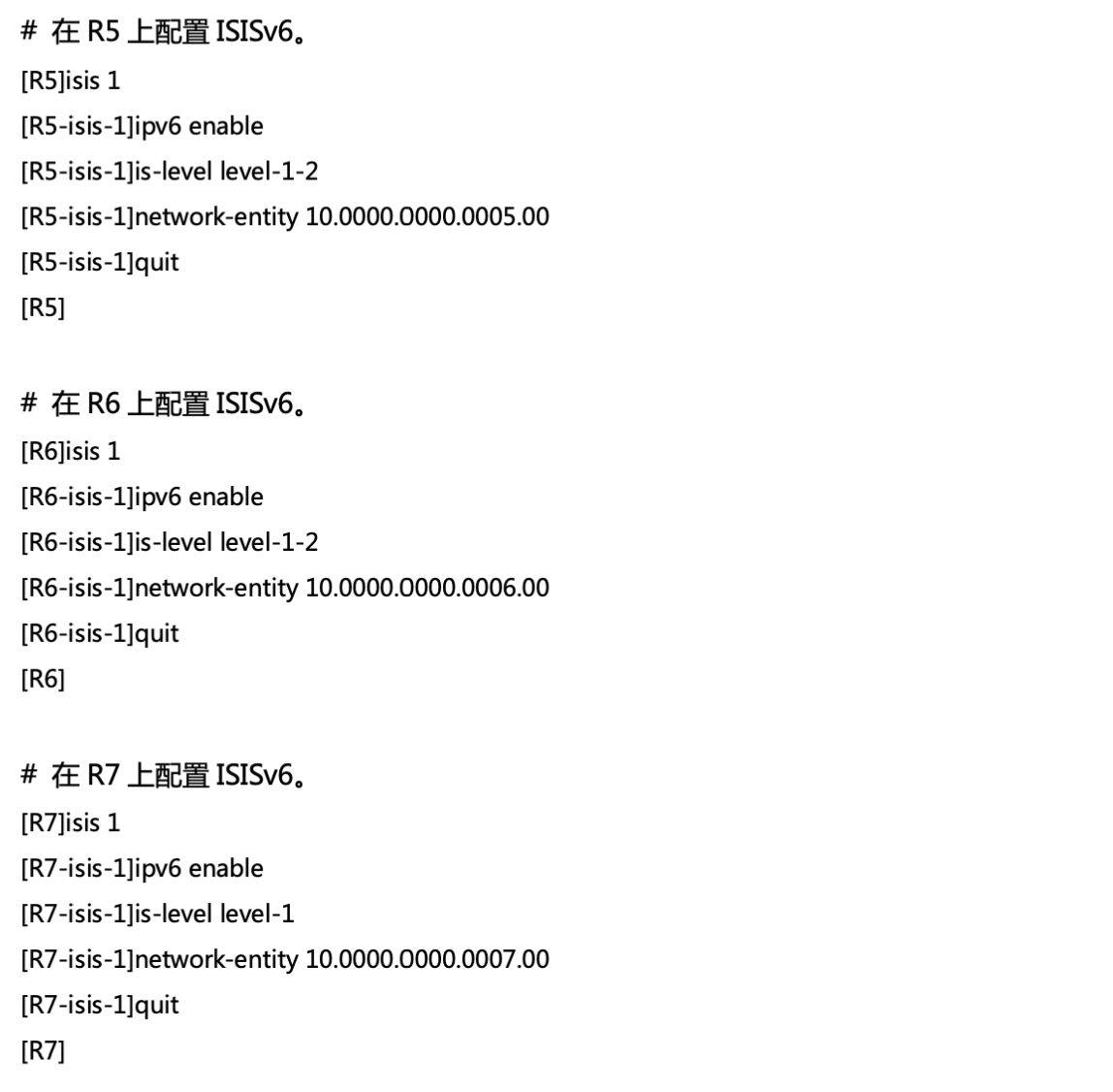

步骤 3 配置 ISISv6。

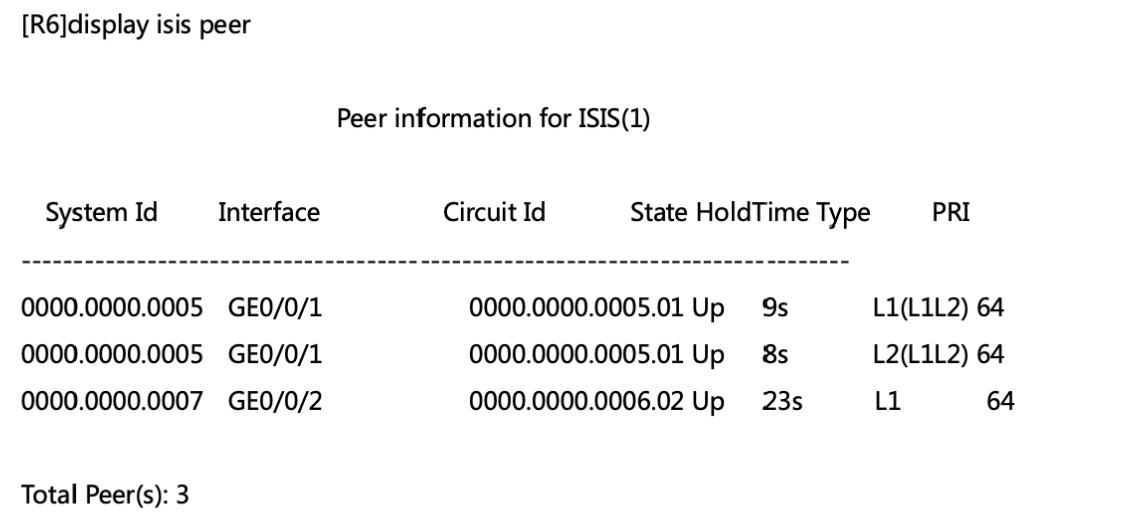

# 在 R5 上查看 ISISv6 邻居状态。

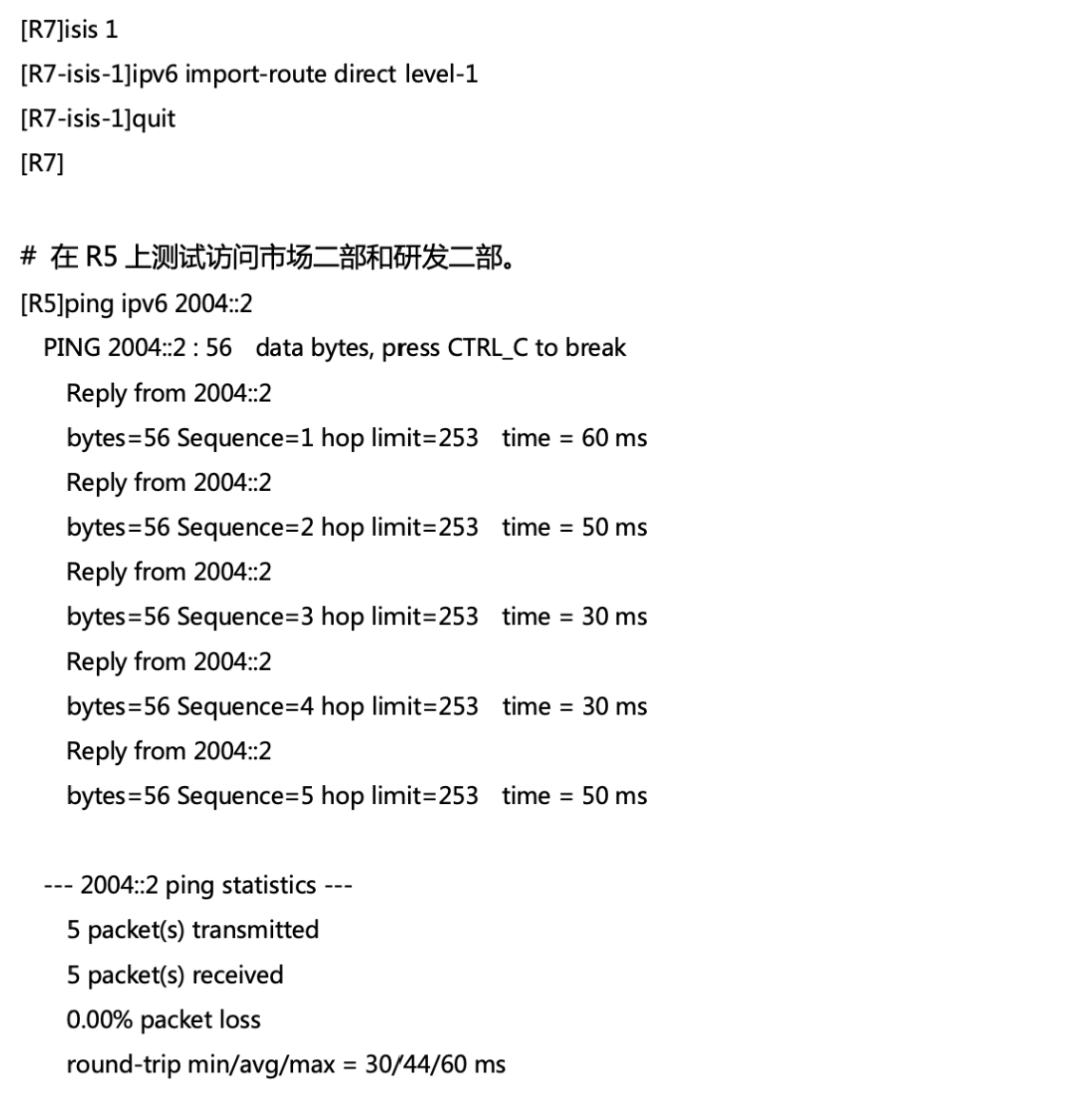

为了能顺利访问研发二部和市场二部，在 R7 上引入直连路由，并在 R5 上下发默认路由。

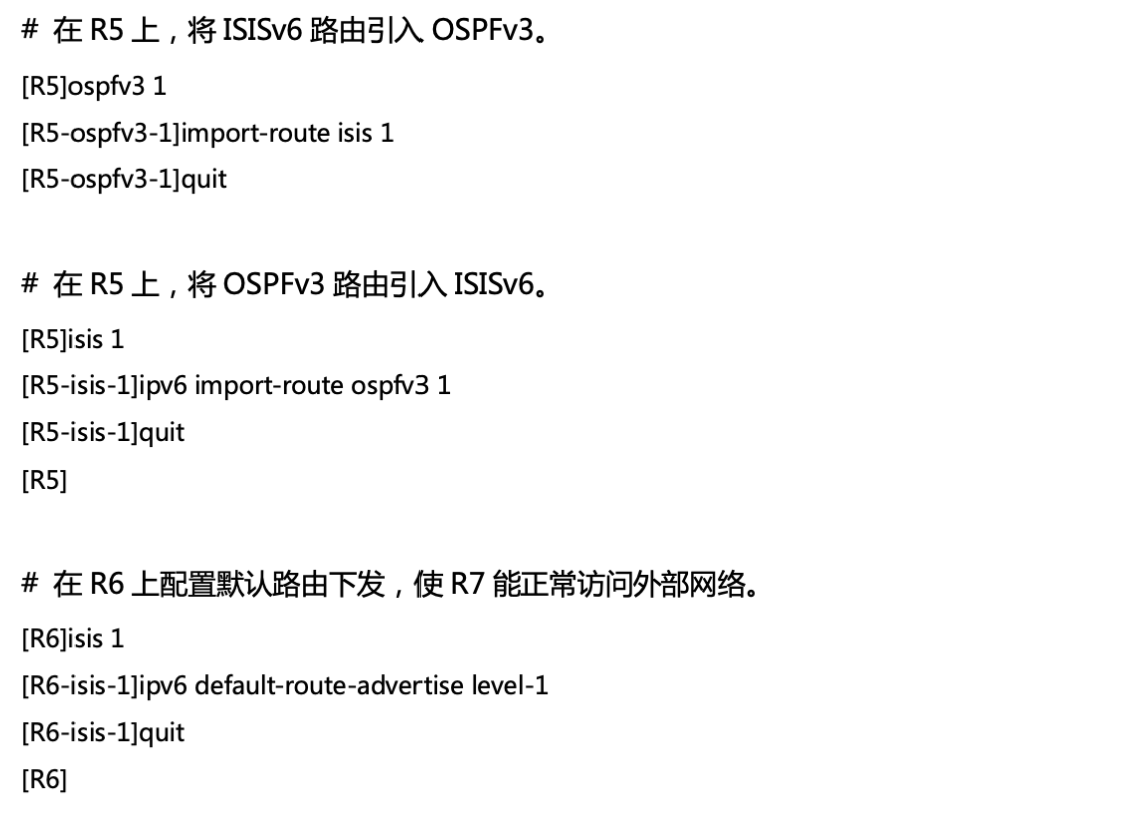

步骤 4 配置路由重分发。

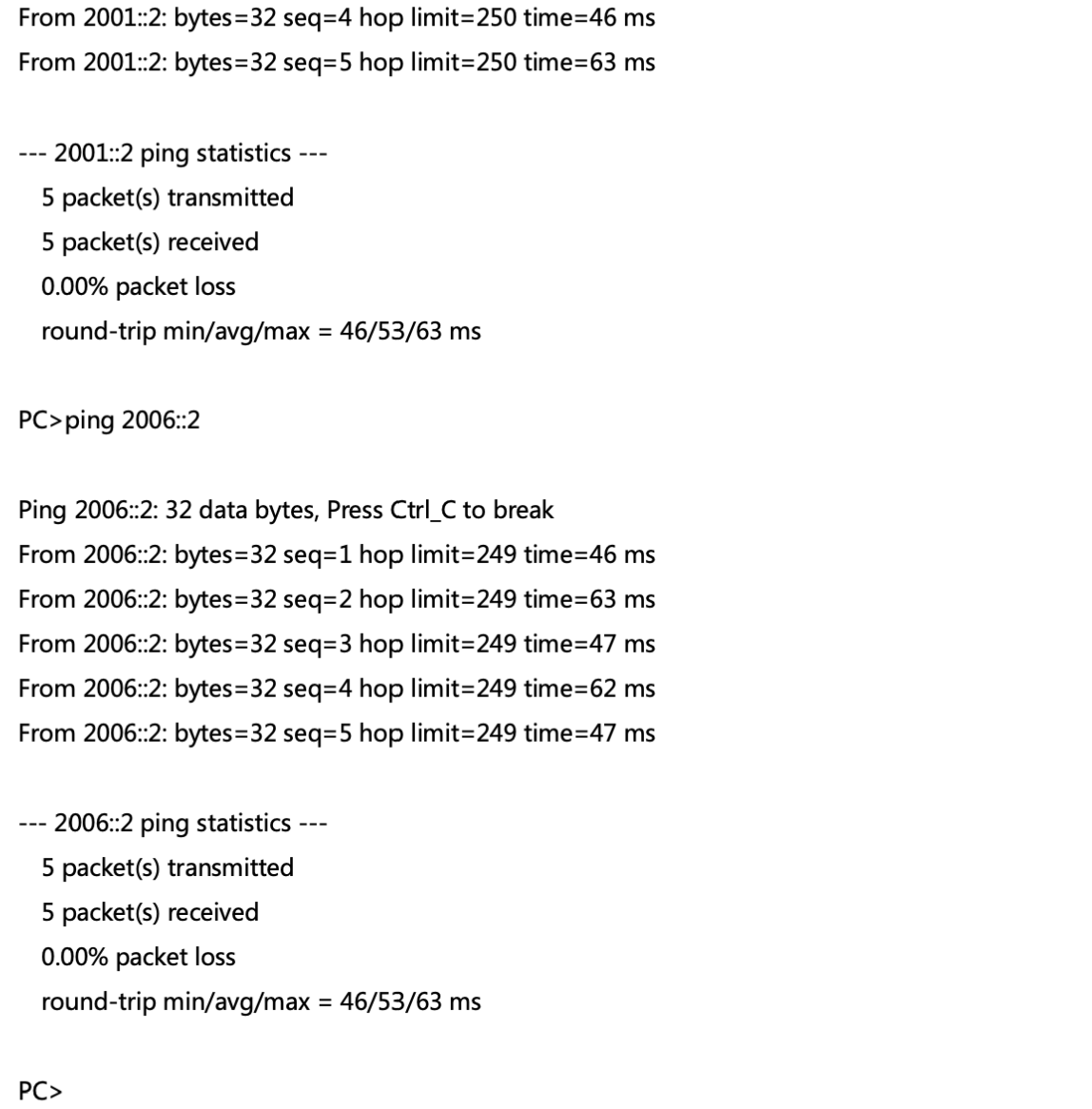

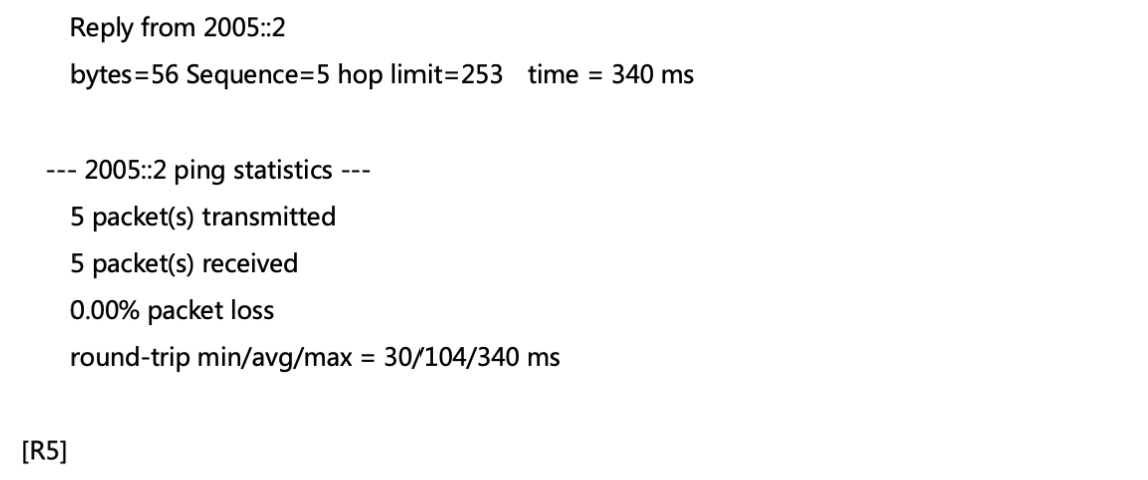

测试总部与分布的网络互通，此时已经实现全网互通，以研发二部为例，测试与研发一 部、市场一部的网络互通。

步骤 5 配置路由过滤。

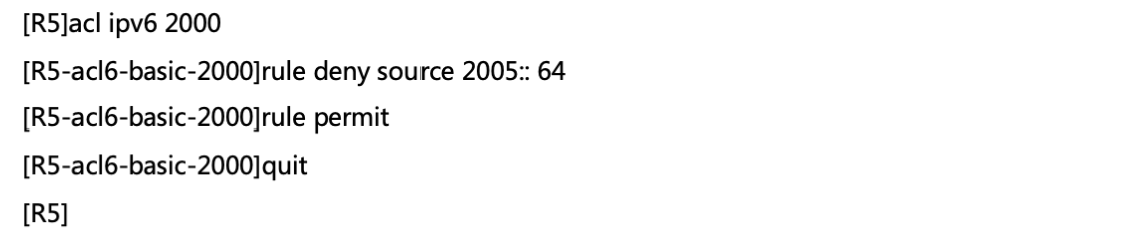

在 R5 上对引入的路由进行过滤，使得研发二部所在网段无法访问市场一部、研发一部和售 后服务部所在网段。

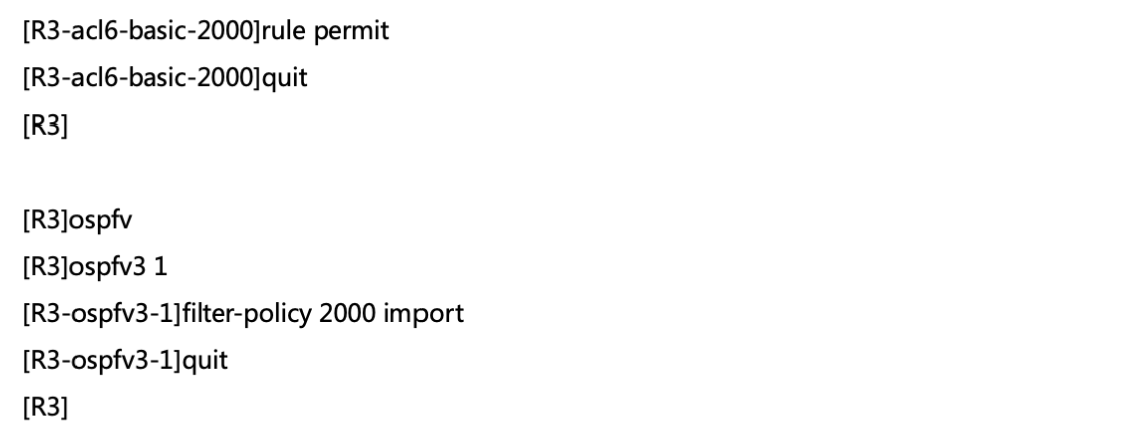

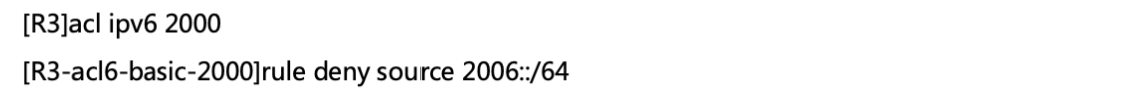

在 R3 上使用路由信息的过滤功能，使得市场一部所在网段无法访问研发一部。

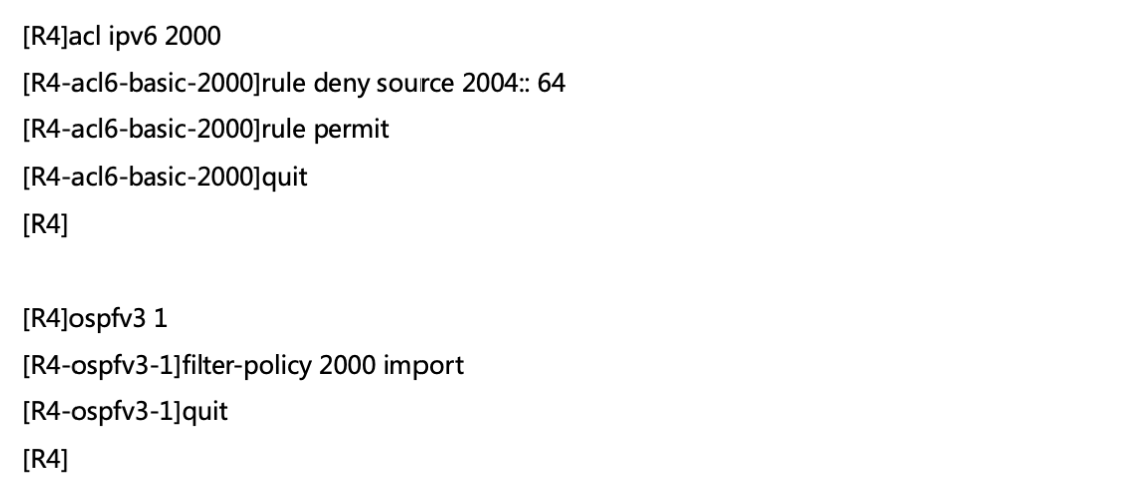

在 R4 上使用路由信息的过滤功能，使得研发一部和售后服务部所在网段无法访问市场二 部。

结果验证

检查配置结果

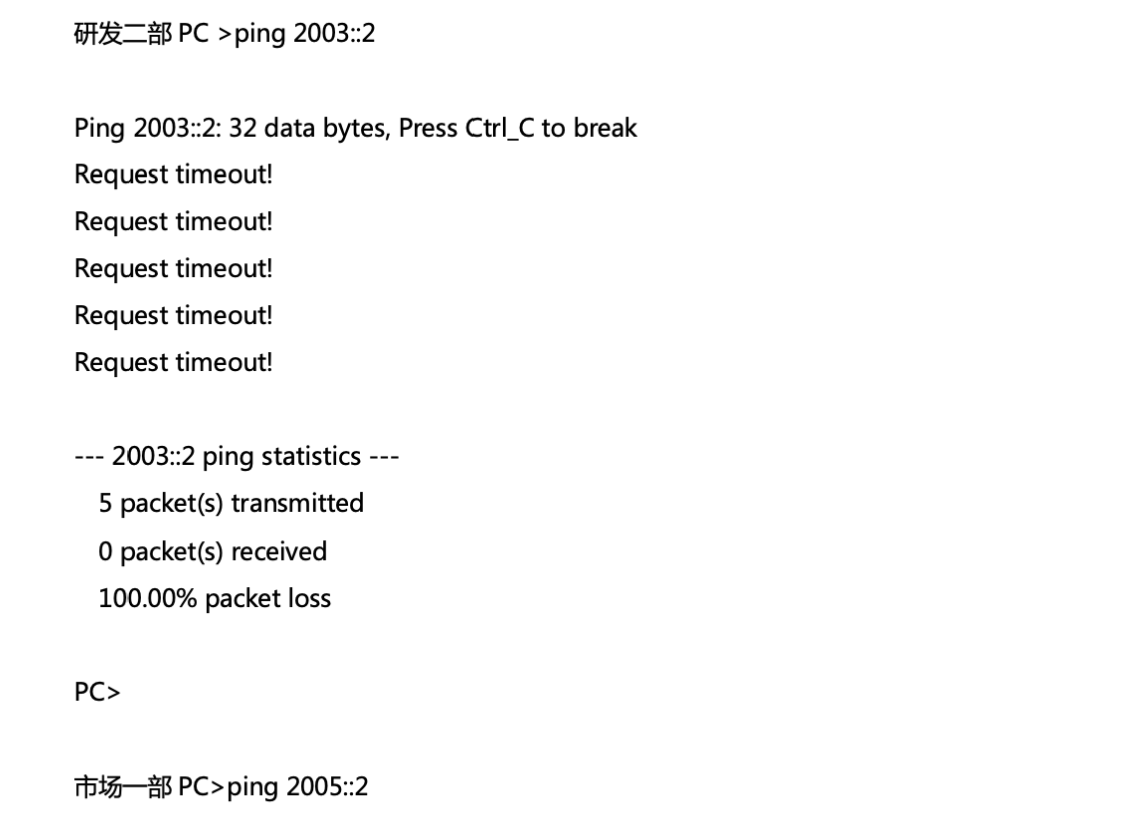

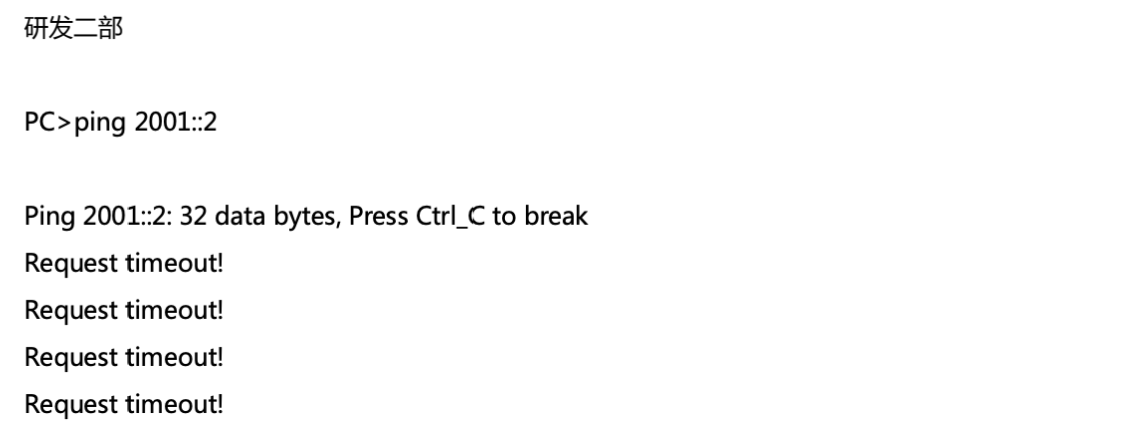

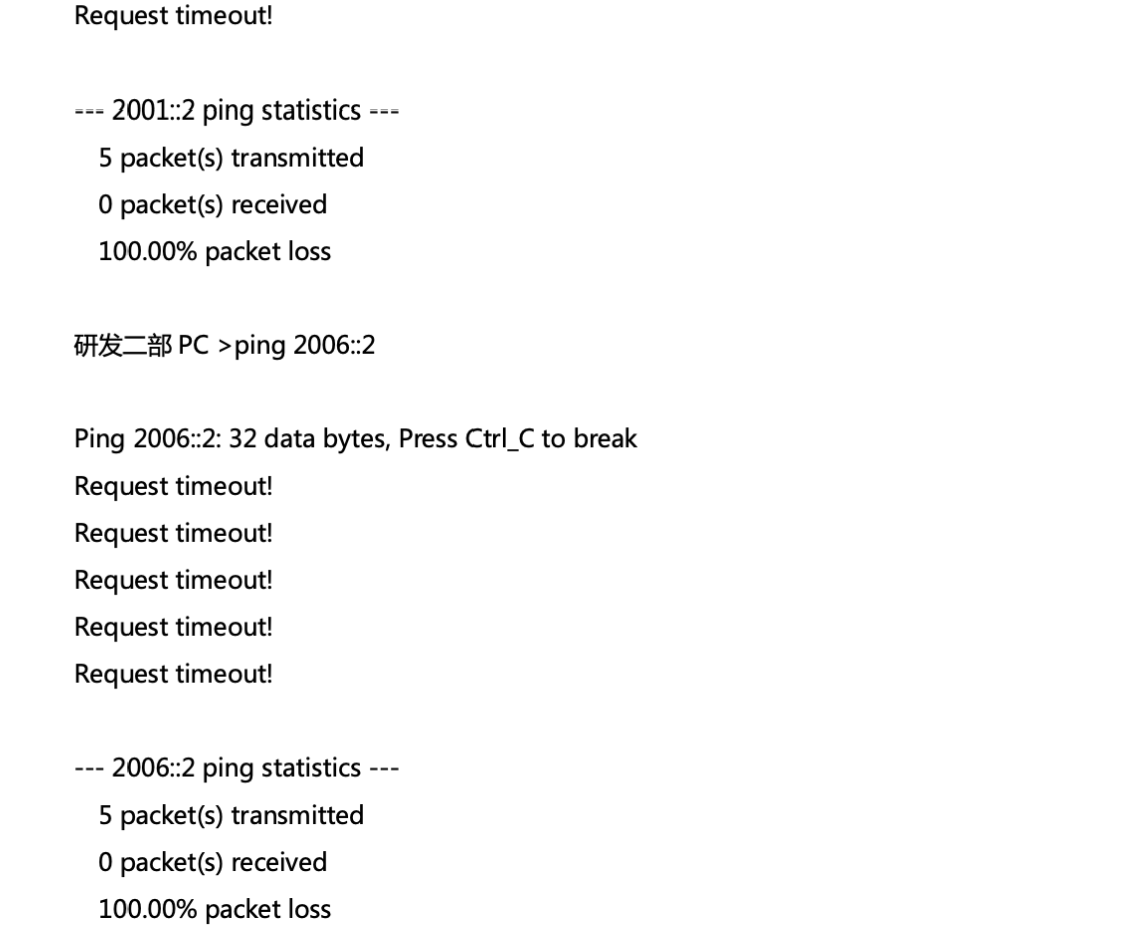

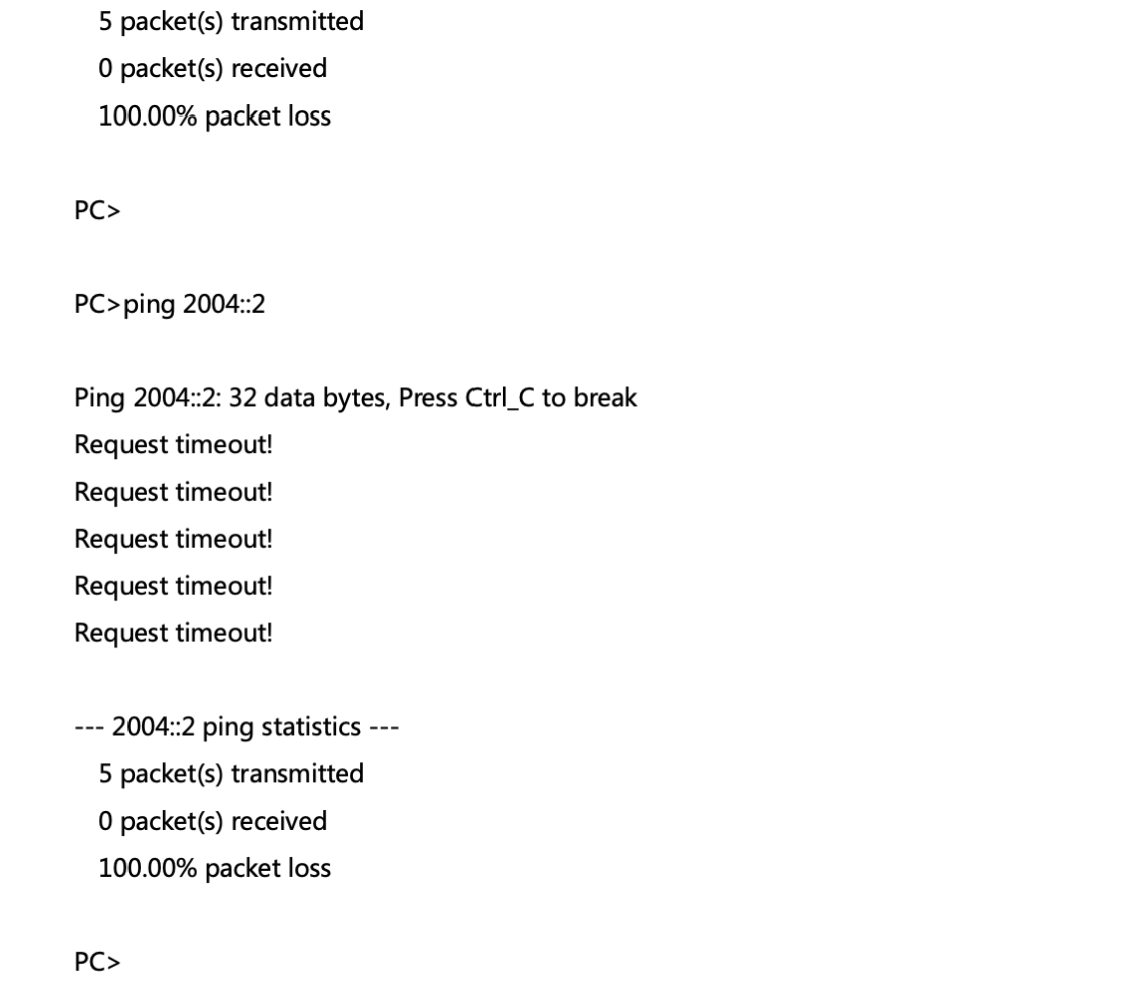

# 在研发二部的 PC 上，尝试访问总部所在网段，访问会被拒绝，但总部网段访问研发二部的 流量正常。

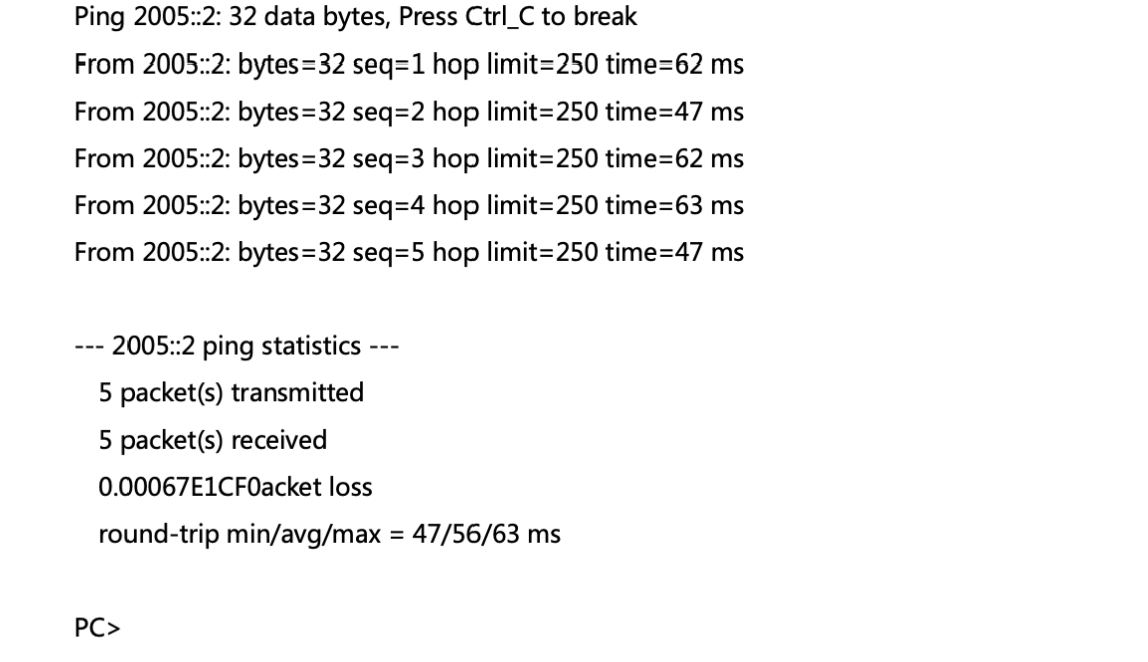

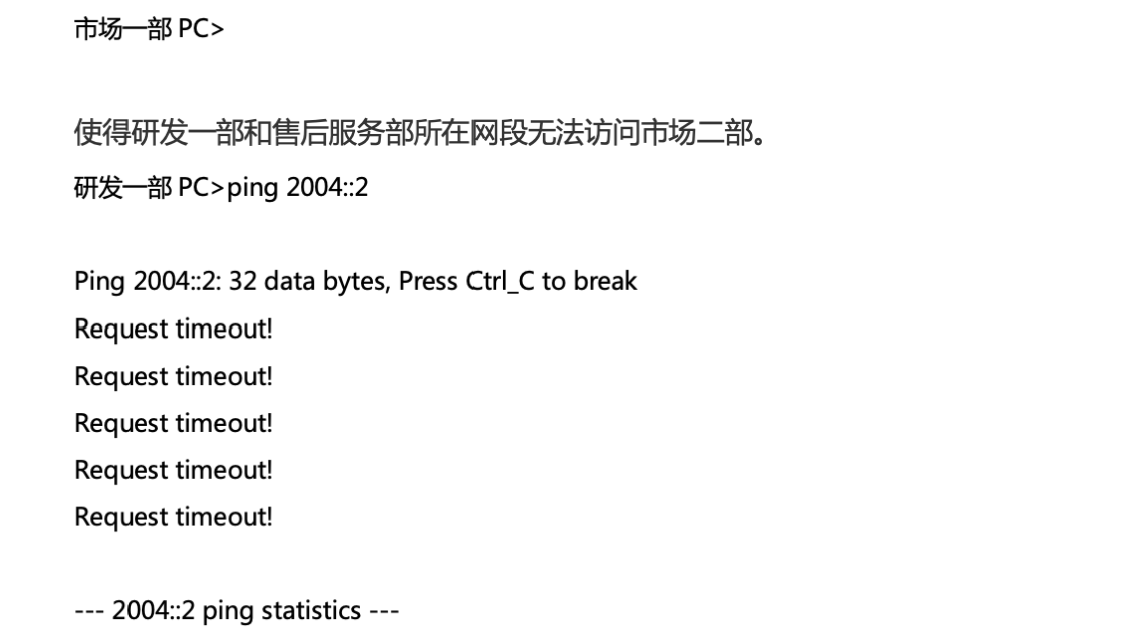

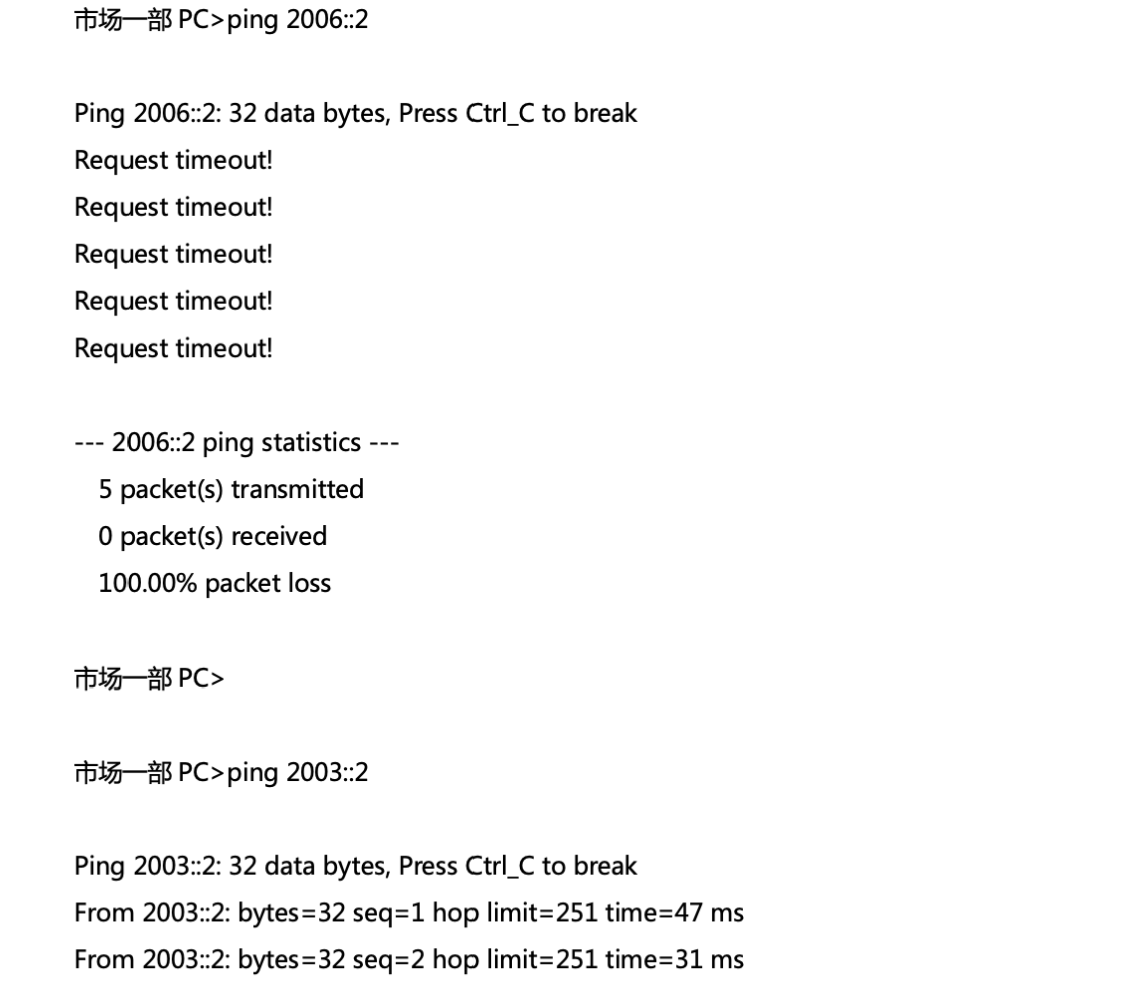

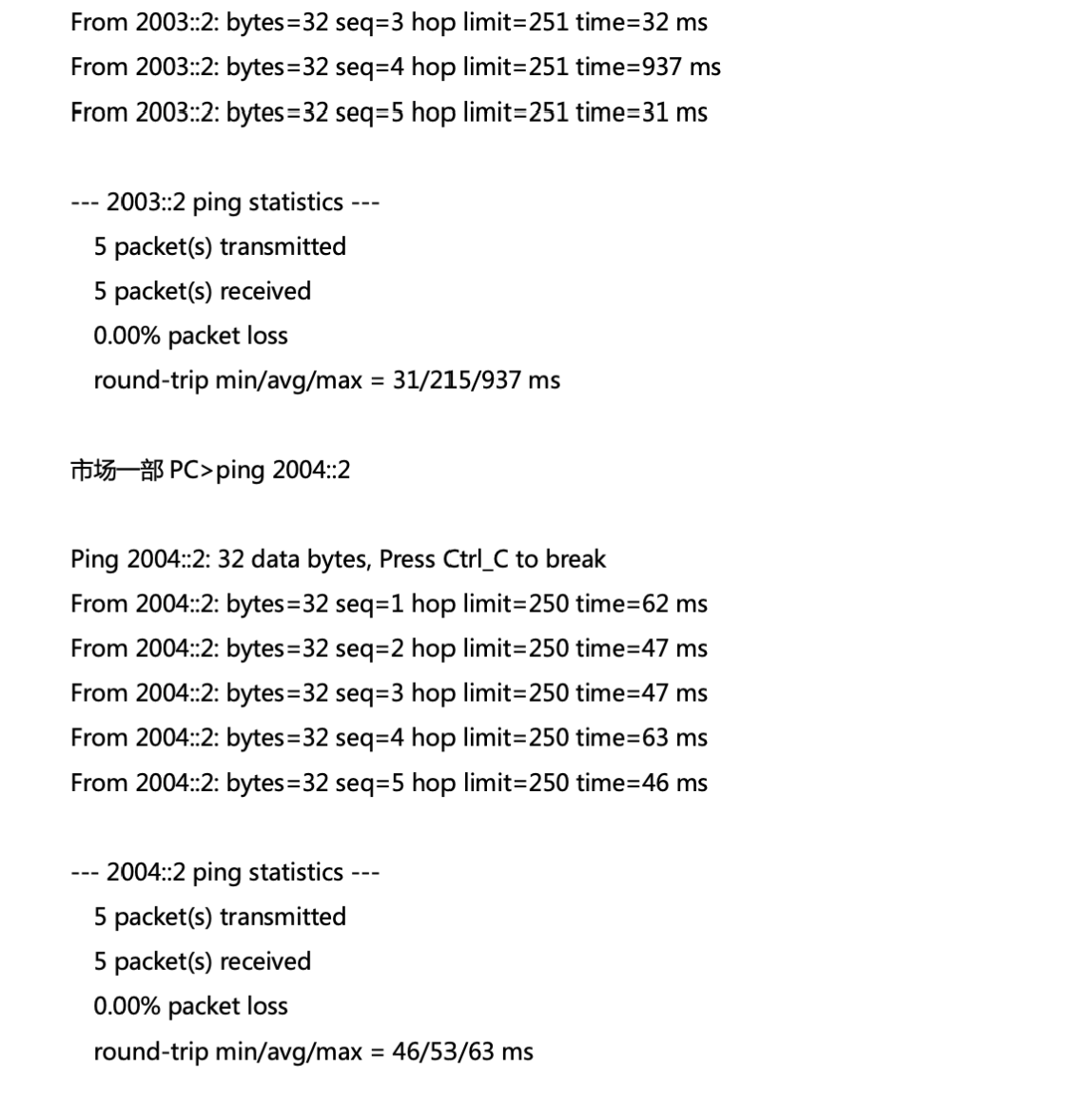

在市场一部的 PC 上，尝试访问研发一部被拒绝，访问售后服务部等其他部门，流量正常。
