vivado学习 （3.1）ram ip 核 -- rom 的使用
本文介绍了利用MATLAB生成COE文件用于FPGA ROM IP核的方法。首先说明了COE文件作为只读寄存器数据源的必要性，并详细演示了在Vivado中配置单端口ROM的步骤：选择工作模式、设置数据宽度/深度、导入并验证COE文件。通过实验验证，计数器读取16384个8位数据与源文件完全一致，证实了ROM功能正确性。该方法为FPGA图像处理系统提供了便捷的测试数据源，文末附有完整工程文件下载链接
·
前言
rom是只读寄存器，在用ip核的时候需要用coe文件导入，利用matlab写一个coe文件生成脚本，
以后需要测试的时候，就可以直接把“图片”烧录进fpga了，这个“图片”是coe格式（ip核只认识这个格式）
利用这个文件可以为一些设计的图像系统提供一个测试源，后续我的更新使用到了结合起来看就好了。
一、使用方法

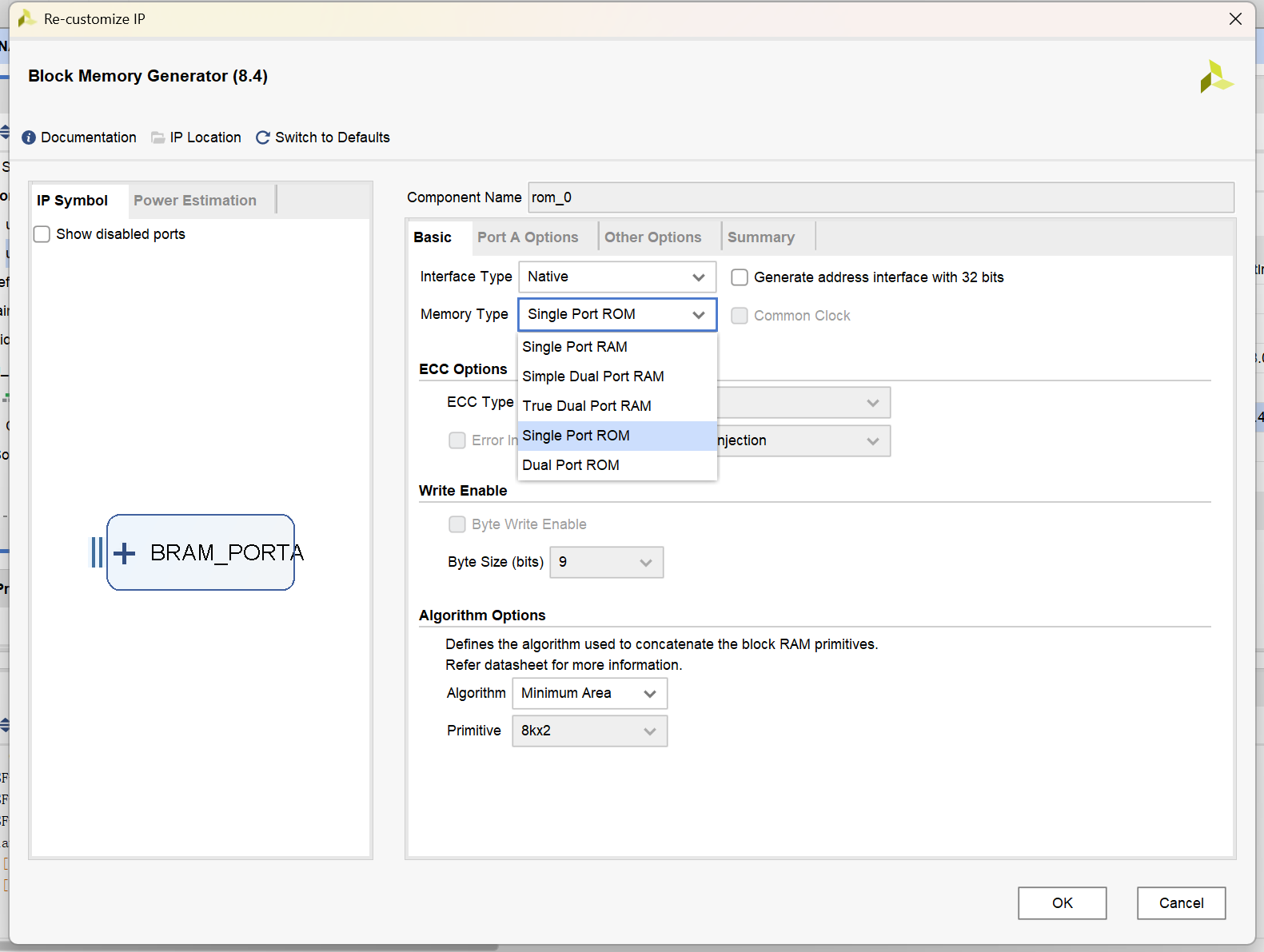

第一步，正确选择 single part rom 模式，下一个模式是双口rom，差别不大，后续工程用到再提。

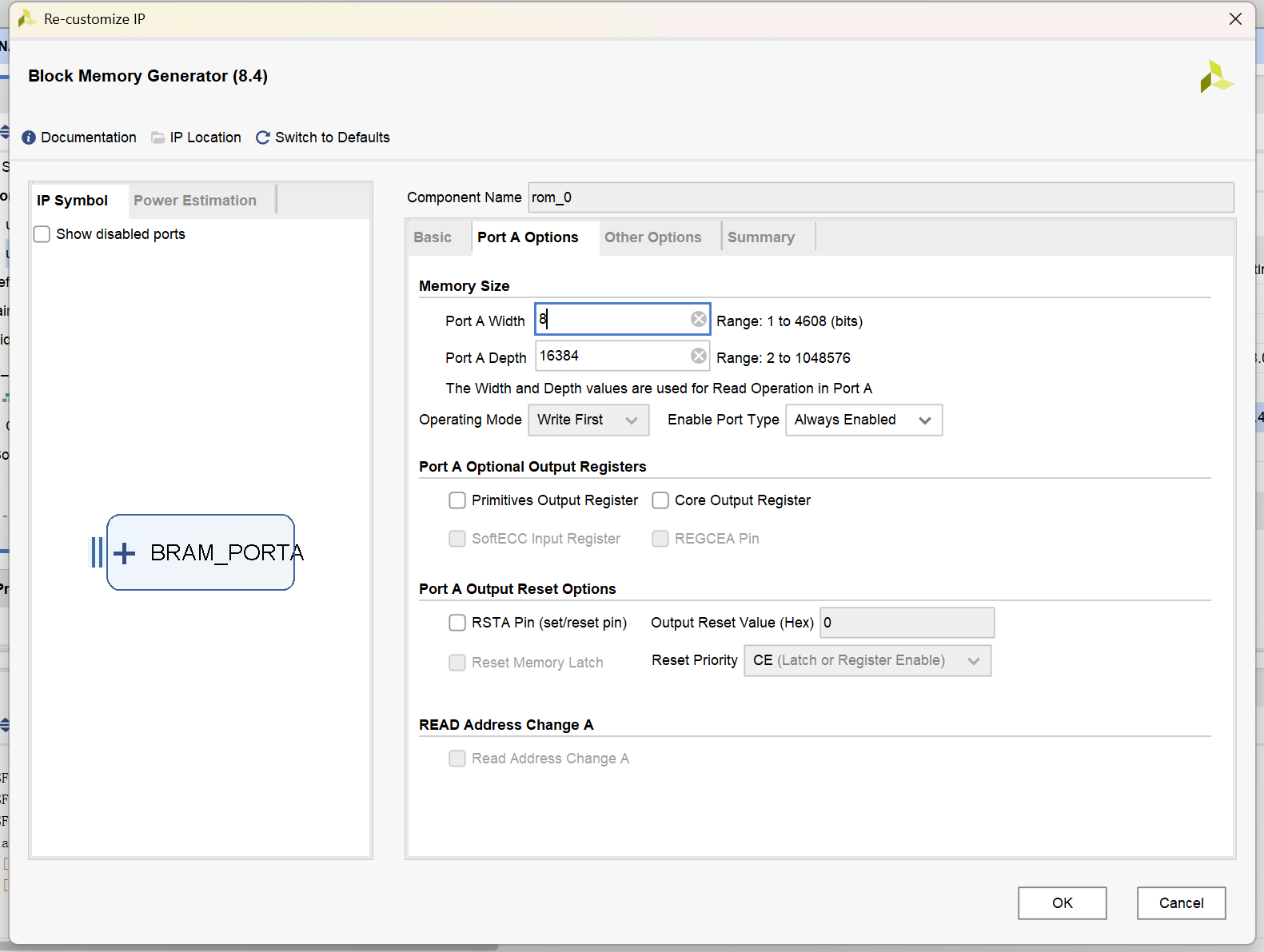

第二步，选择端口宽度和深度，这个取决于我们的coe文件，我导入的文件是8*16384的，所以我这里这么填。下面有个使能，记得选上always，当然如果有需求，按自己需求配置就好了。

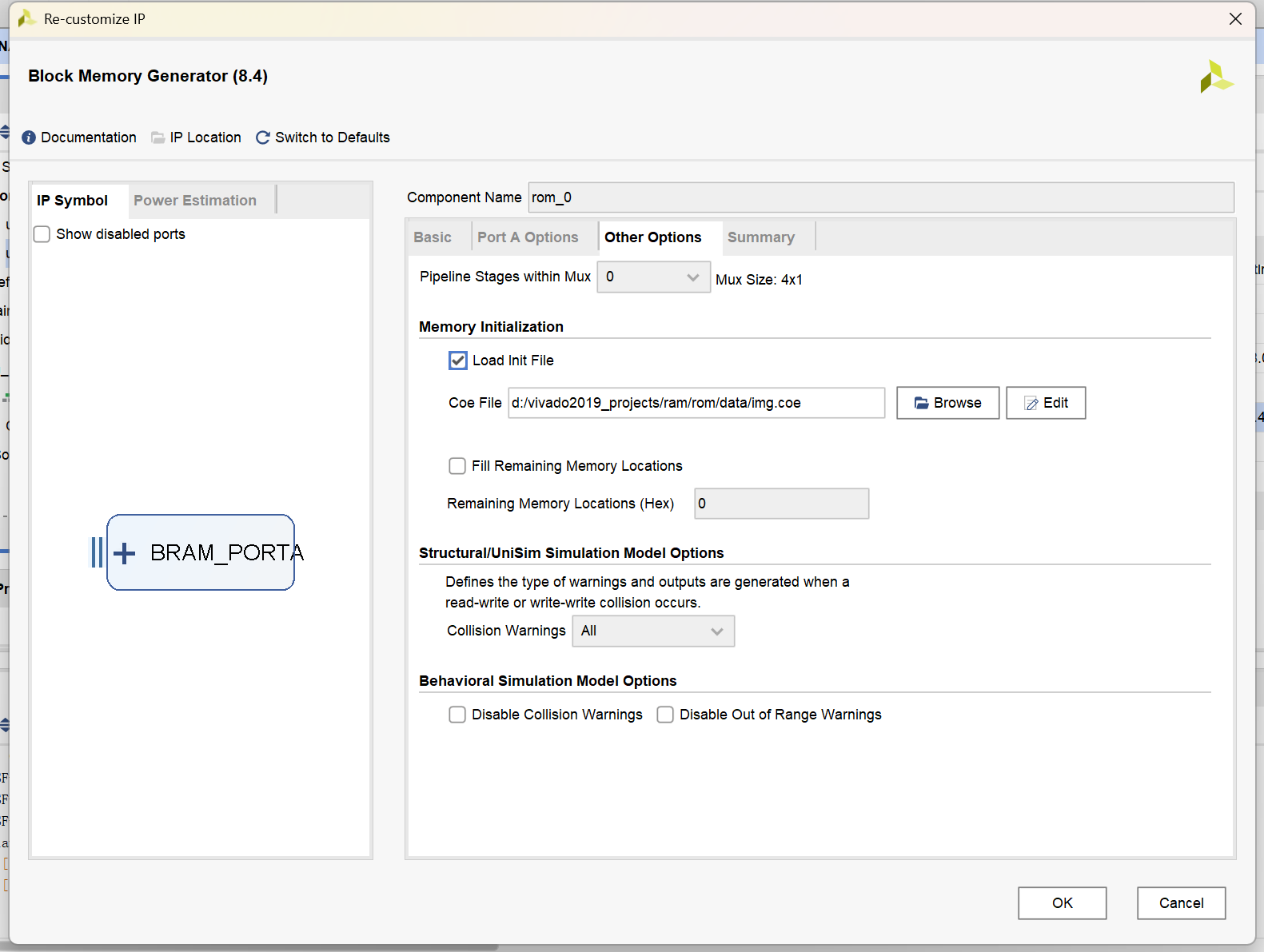

这里导入这个文件后，如果你上一张图片中的宽度深度配置的不对就会是红色，填对了，点一下edit 里的validate。这里要变成黑色才是导入成功。rom只接受coe文件，其他格式不支持。
二、实验结论
从这个图可以看到，当计数器计到16383后我们读出了最后一个数据a0，经过和coe文件比对，完全一致，rom功能验证无误。
总结
写了rom的使用方法，tb 的波形 与预期一致。
如果文章对你有帮助请一键三连！！感谢支持！
