引言

在半导体、精密制造、材料科学等领域，微观特征的精准测量直接关系产品质量。传统显微系统常因样品材质复杂、形貌多变导致对焦困难，而激光自动对焦显微系统凭借其非接触、高精度、强适应性脱颖而出。本文以模块化设计为核心，解析系统选型要点，助您快速搭建适配需求的检测方案。

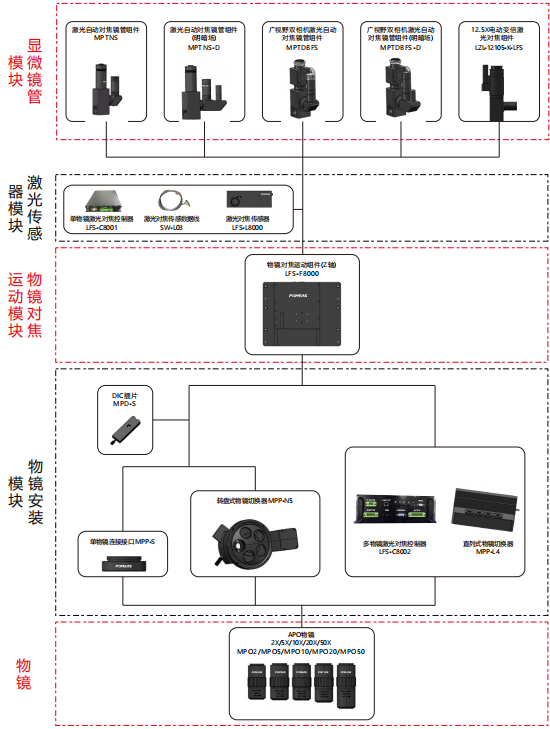

一、激光自动对焦显微系统五大模块

1. 显微镜管模块

① 明暗场镜管：适用在金属表面划痕、陶瓷裂纹等需高对比度的缺陷检测，能通过明场（直接反射光）与暗场（散射光）切换，凸显微小表面差异。

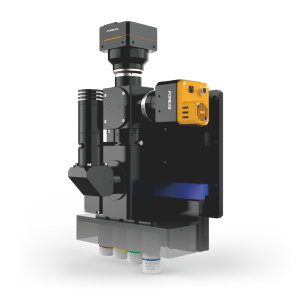

② 双相机镜管：适用在半导体封装焊点三维形貌、深孔内部结构等需多角度同步观测的任务，通过双相机协同（如高低倍组合或不同光源配置），兼顾全局与细节。

③ 变倍镜管：适用在需动态调整放大倍率的自动化产线（如从2X快速切换至50X），无需更换物镜，大幅提升检测效率。

2. 激光传感器模块

激光传感器（如普密斯LFS系列）通过发射激光并分析反射信号，实时计算物镜与样品的距离偏差，驱动对焦模块调整，适用在镜面/玻璃、深孔/斜面等检测场景。

3. 物镜对焦运动模块

纳米级步进电机驱动，确保微米级对焦稳定性，拥有毫秒级响应，适配高速产线（如每分钟检测数百个芯片），且支持多种物镜类型（如长工作距物镜用于深孔检测）。

4. 物镜安装模块

① 单头接口：成本低，适合单一物镜的固定场景（如批量检测同规格产品）。

② 直列式切换器：支持3-5个物镜线性切换，兼顾效率与灵活性。

③ 转盘式切换器：可搭载6-8个物镜，适用于多倍率、多功能的实验室环境。

5. 物镜模块

① 低倍2X-20X：大视野快速扫描，如PCB板整体平面度检测。

② 高倍50X-100X：纳米级细节观测，如晶圆表面刻蚀残留。

二、实战应用

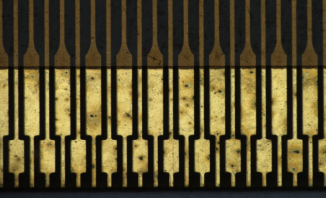

案例A：镜面金属工件段差测量

① 难点：高反光表面导致传统对焦失效。

② 方案：明场镜管+抗反射激光传感器，过滤干扰光；20X长工作距物镜，避免镜头触碰样品。

③ 检测结果：段差测量精度±0.2μm。

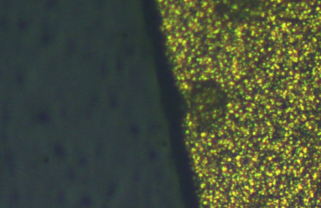

案例B：透明玻璃基板厚度检测

① 难点：上下表面反射信号重叠。

② 方案：双相机镜管（分别聚焦上下表面）；激光传感器采用相位差分析，区分界面信号。

③ 结果：厚度检测误差<1μm，支持0.1-5mm范围。

三、选型避坑指南

（1）金属/镜面：

          优先选择抗反光激光传感器。

（2）透明材料：

          需支持多界面信号分离技术。

（3）深孔/斜面：

          倾斜激光入射+长工作距物镜。

（4）弧面/曲面：

          高动态范围传感器+变倍镜管。

（5）自动化整合：

          选择轻量化模块（如转盘式切换器重量<1kg），便于集成至机械臂或流水线。

激光自动对焦显微系统的选型并非“参数堆砌”，而是基于检测目标特性（材质、形貌、精度需求）的精准匹配。掌握五大模块的核心逻辑，即可灵活应对从半导体到生物医疗的复杂场景，让微观世界无所遁形。
