一、架构设计

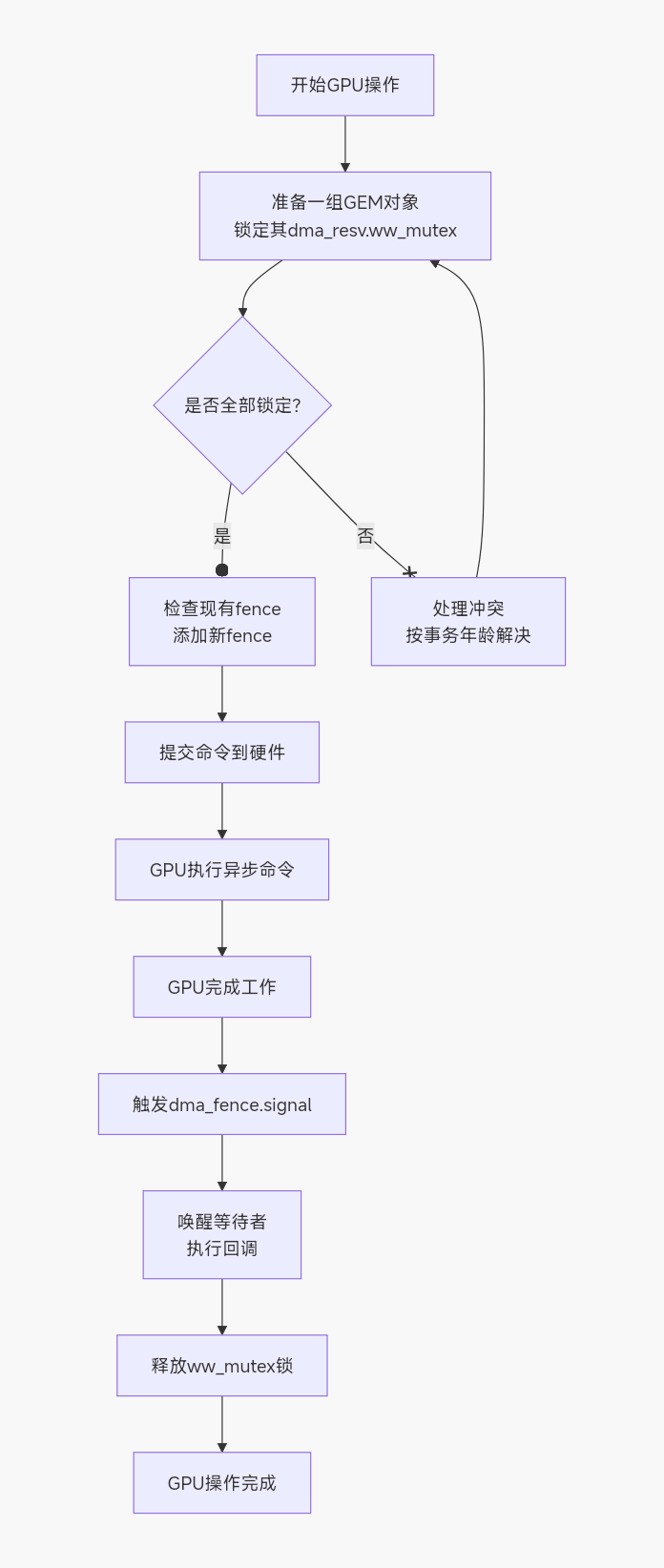

在Linux DRM（Direct Rendering Manager）图形子系统中， dma_resv 机制是确保多个进程或硬件引擎安全、高效地共享图形缓冲区（buffer）的核心。它主要通过 ww_mutex （ wound-wait 互斥锁）和 dma_fence （DMA围栏）来协同工作。下图概括了其关键的工作流程：

二、数据结构及关键代码实现

1. 数据结构

dma_resv 结构体（定义在 linux/dma-resv.h 中）的简化视图如下：

struct dma_resv {
struct ww_mutex lock; // 保护内部数据的互斥锁，采用 wound-wait 算法
struct dma_fence __rcu *fence_excl; // 独占（写）操作的围栏
struct dma_resv_list __rcu *fence_shared; // 共享（读）操作的围栏列表
};

它的两个核心组件分工如下：

ww_mutex lock ：这是保护缓冲区访问权限的“大门锁”。它的特殊之处在于实现了 wound-wait 死锁避免算法。当多个进程（或事务）需要同时锁定一组缓冲区，但请求锁的顺序可能形成循环等待时（例如进程A锁了缓冲区1想锁缓冲区2，进程B锁了缓冲区2想锁缓冲区1）， ww_mutex 会根据事务的“年龄”（启动顺序）决定回滚（wound）较年轻的事务，让其释放已获得的锁，从而打破死锁局面，让较年长的事务先完成。

dma_fence ：这是表示异步操作（如GPU命令执行）完成状态的信号机制。一个 dma_fence 有两种基本状态：signaled（操作已完成）和 unsignaled（操作进行中）。它允许一个任务（如显示合成器）等待另一个任务（如GPU渲染器）的完成，而不需要忙等待。 dma_resv 会管理两类 fence：

独占fence：通常代表写操作。一个缓冲区在同一时间只能有一个独占围栏，确保写的排他性。

共享fence：通常代表读操作。一个缓冲区可以同时有多个共享围栏，允许多个消费者并发读取。

2.wait fence完成

等待fence完成： dma_fence_wait_timeout() 是同步等待的核心函数。

signed long dma_fence_wait_timeout(struct dma_fence *fence, bool intr, signed long timeout)

{

// ... 参数检查 ...

trace_dma_fence_wait_start(fence);

ret = fence->ops->wait(fence, intr, timeout); // 调用具体实现的wait操作

trace_dma_fence_wait_end(fence);

return ret;

}

它最终会调用fence特定实现的wait方法，使进程进入睡眠，直到fence被signal或超时。

3.signal fence

标记fence完成： dma_fence_signal() 是触发完成通知的函数。

int dma_fence_signal(struct dma_fence *fence)

{

// ... 检查并设置SIGNALED_BIT ...

trace_dma_fence_signaled(fence);

if (test_bit(DMA_FENCE_FLAG_ENABLE_SIGNAL_BIT, &fence->flags)) {

    // ... 遍历并执行所有回调函数 ...

}

return 0;

}

它设置状态位，并安全地执行所有注册的回调函数。

4. critical buffer lock

锁定多个缓冲区： drm_gem_lock_reservations() 是避免死锁的关键。
其实现是 ww_mutex 的典型应用。在获取锁的过程中如果发生冲突，会根据事务的先后顺序（年龄）来解决：较年轻的事务（后发起者）会回退（释放已获得的锁）并等待，让较年长的事务（先发起者）先完成，从而避免死锁。

三、软件使用流程

以GPU渲染一帧图像到缓冲区，然后显示器再从中读取显示为例：

准备阶段：GPU驱动程序准备提交渲染命令。它首先调用 drm_gem_lock_reservations() 锁定所有相关缓冲区的 dma_resv->lock （使用 ww_mutex ），确保当前能独占地设置这些缓冲区的状态。

添加fence：成功上锁后，GPU驱动程序为本次渲染操作创建一个新的 dma_fence ，并将其作为exclusive fence添加到目标帧缓冲区的 dma_resv 中。这标志着“即将有一个写操作要发生”。然后解锁。

---
