一、前言

单个GPU卡内存有限，从而引发的各种问题，可分为两个维度来看：

• • 数据维度：对于小模型而言，虽然单卡能放下一个模型，但没法放下一个batch所要的全部数据，所以数据得切分到不同卡上计算最终汇总，从而引入数据并行DP
• • 模型维度：对于大模型而言，单卡无法放下一个模型，必须将模型切分到多张卡上，由此引入了除DP之外的各种并行（TP/PP/EP/SP），可统称为模型并行

换句话而言，如果模型又小，单个batch数据不多，一张卡跑就够了，也不需要各种并行。

如果模型一张卡能放下，但单个batch的数据放不下，那只需要DP，这样计算效率最高。在这种情况下再加入其他并行策略反而拖累训练效率。

只有在模型单卡也放不下的时候，这时才必须考虑DP之外的并行。不同的并行策略根据模型结构的不同，采取的策略也不一样。

DP/TP/PP/EP/SP都可以同时开启（EP依赖于DP，只有DP开启的情况下，才可能开启EP；SP依赖于TP，只有在TP开启的情况下才能用SP）。

二、各种并行方案

2.1 数据并行（Data Parallelism）

数据并行最简单，每张卡拷贝相同的模型结构，仅对数据做切分。每张卡计算完的梯度也是针对各自数据的，需要做一次allreduce，然后使用优化器更新模型，进入下一次迭代。其数学基础如下：

数据并行的优点是在所有并行中效率最高，除了一次allreduce之外，没有任何额外通信开销，其通信量为 2Mdtype ，M是模型大小，dtype是数据类型，2是因为allreduce的特性（allreuce=reducescatter+allgather，他们各自通信量参数都是M）。

数据并行的缺点是：只能放微小模型，以llama-7B的bf16混合训练为例，显存占用至少是7B*(2+2+(4+4+4))=224G，其中模型和梯度各占2byte，adam优化器占12byte。目前主流的H100显存为80G，显然一张卡放不下，因此需要引入TP/PP等模型并行，将一个模型分摊在多张卡上。

由于DP效率最高，DP为所有并行中首选且必带的。同时只要一张卡放不下一个batch中的数据（以及其产生的激活值），DP也是必选的。

2.2 张量并行（Tensor Parallelism）

张量并行是指对模型内部的参数矩阵切分，然后利用分块矩阵乘进行计算得到正确结果，由于参数矩阵是以tensor表示，故叫张量并行

张量并行的优点是能分摊模型到多张卡上，缺点是带来了不小的通信开销，影响训练效率

以transfomer为例，阐述如何做TP，并分析其通信开销（可参考李沐老师的视频[1]）

embeding部分：假设embeding的大小为 vocabhidden ，GPU卡为N，每张卡分摊 vocab/Nhidden ；由于embeding的计算是查找，每张卡拿到所有的input_ids并查找input_id是否在embeding中，没有设置为0。查找完毕后做一次allreduce，通信开销为 2bs*h ，b是batch，s是seqlen，h是hidden_size

attetion部分：

• • mha：直接按heads进行tp_size切分，heads必须能被tp_size整除
• • gqa：对于query group部分进行tp_size切分，query_groups必须能被tp_size整除
• • output_layer：将output_layer按行划分，mha/gqa的结果经过tp切分后本质是按列划分，和对应的output_layer按行划分后，相乘的结果最后allreduce。
• • 额外带来的通信开销是： 2bs*h

MLP部分：

• • 输入不变，第一个矩阵（h4h）按列切，每张卡运算的结果为 bs4h/tp ，其值进行激活运算，第二个矩阵(4hh)按照行切，乘法后得到的结果是 bsh ，对这个结果做allreduce，其通信开销是 2bs*h
• • 为什么不将第一个矩阵按行切第二个矩阵按列切？因为这样第一个矩阵的结果就是 bs4h ，在激活之前还得allreduce，即没有节省空间，还有额外通信。

output_layer部分：

• • output_layer是 hvolcab_size ，输入是 bs*h 。
• • 将output_layer按列划分，每张卡的结果为 (bs)(volcab_size/tp) ，由于最后结果算loss时需要交叉熵，要对每一行做softmax，因此还需要再做一次allreduce。由于vocab_size很大(>100k)，这个通信量就很夸张了，一种优化方式是先将每张卡上的结果按行sum，得到的结果是 bs ，对这个求和结果做allreduce，其通信量仅为 bs*tp

张量并行带来的额外通信开销是 o(bsh*l) ，其中l是layers

张量并行一般仅在单机8卡内做，因为通信量太大了，只有单机内nvlink这种高带宽才能支持（H100 900GB/s卡间通信），一旦跨机即便是IB也不够。

在实现过程中，tp有一些要注意的点：

• • 将输入送到列并行之前，需要将经过一个特殊的函数，前向是identiy，反向是allreduce。反向之所以是allreduce而不是其它操作（如reducescatter），是因为链式法则：
  ，中间的加好就是allreduce
• • 在行并行的结果allreduce时，它的反向是一个identity，这是因为sum的偏导就是1：

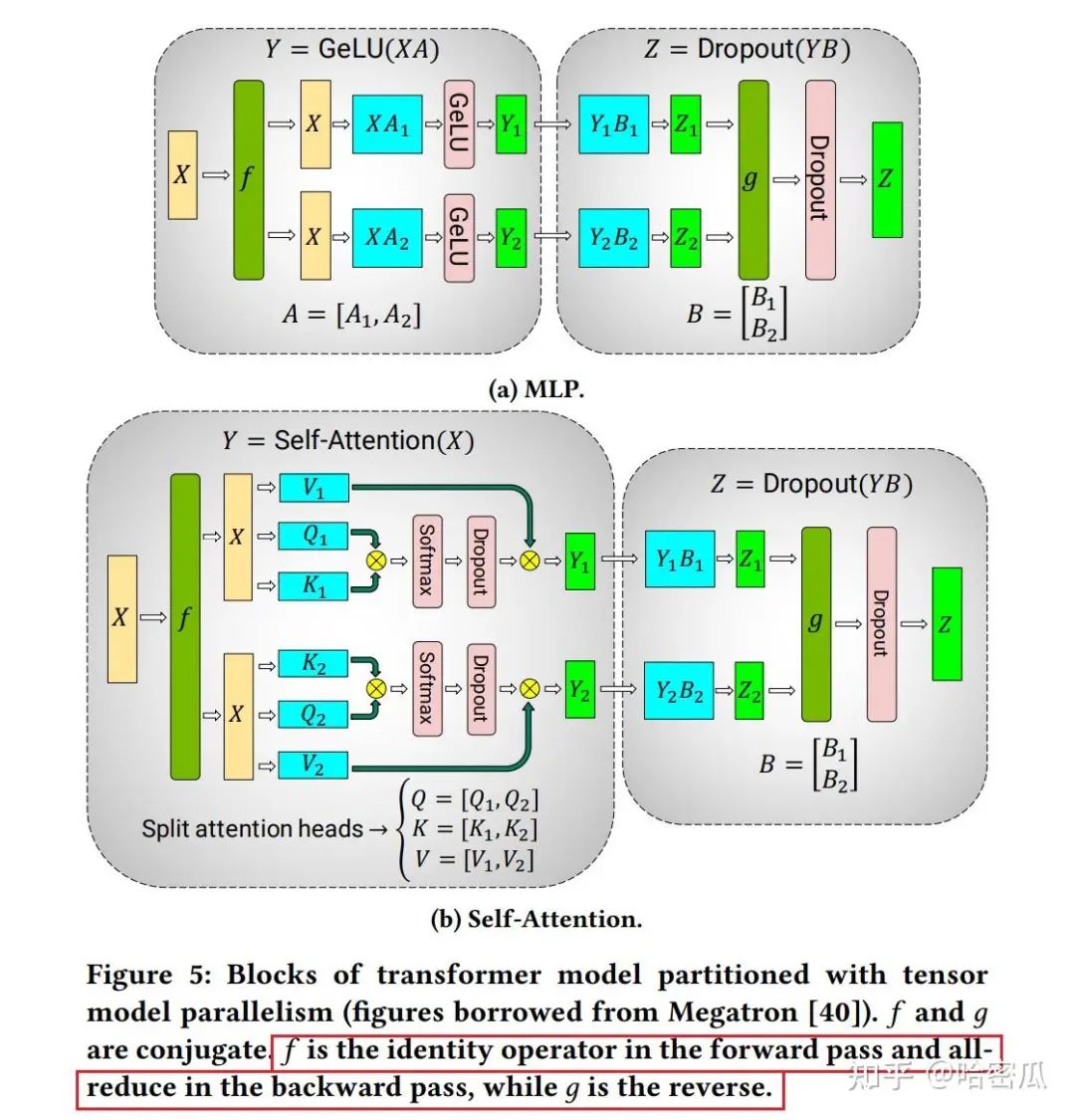

TP过程示意图

图1. TP示意图

2.3 流水线并行（Pipeline Parallelism）

上面说的张量并行是对矩阵进行切分，缺点是通信量很大。

另一种思路是按layer进行切分，例如一个模型是80层，切分到8张卡上，每一张卡放10层。

通信量仅为 bsh*pp ，小于TP的通信量

带pp会带来一个严重的问题，那就是气泡率较高，另外没有使用梯度累加，导致显存消耗比较高，和micro-batchs成正比。

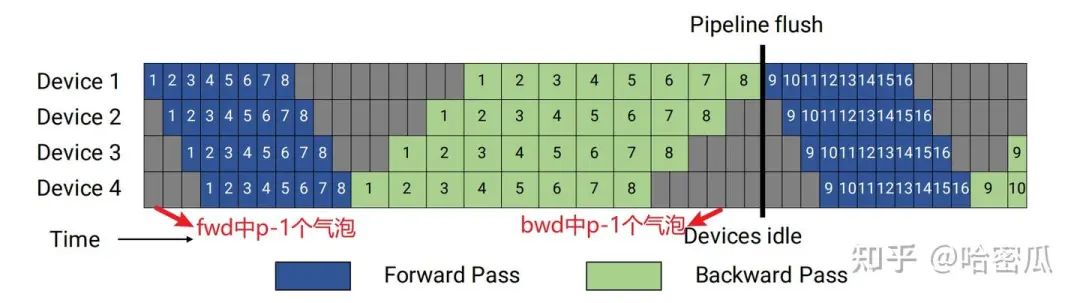

可以将GBS切分为多个micro_batch，尽量将pipeline填满，从而一定程度减缓气泡率问题。它的气泡率为 ,其中p为pipeline stage，m为micro-batchs， ， 分别是前向反向的耗时。简单来说就是数device-4的灰色格子就好，前面有(p-1)个气泡，后面有(p-1)个气泡

通过1F1B可以减少显存消耗，气泡率不变，1F1B的思想很简单，只要有一个mb完成了，立马进行反向，从而减少了显存占用，从之前的m下降至p。但是不会减少气泡率，因为流水线的结构其实没有变，只不过优先处理了已经完成forward的micro-batch

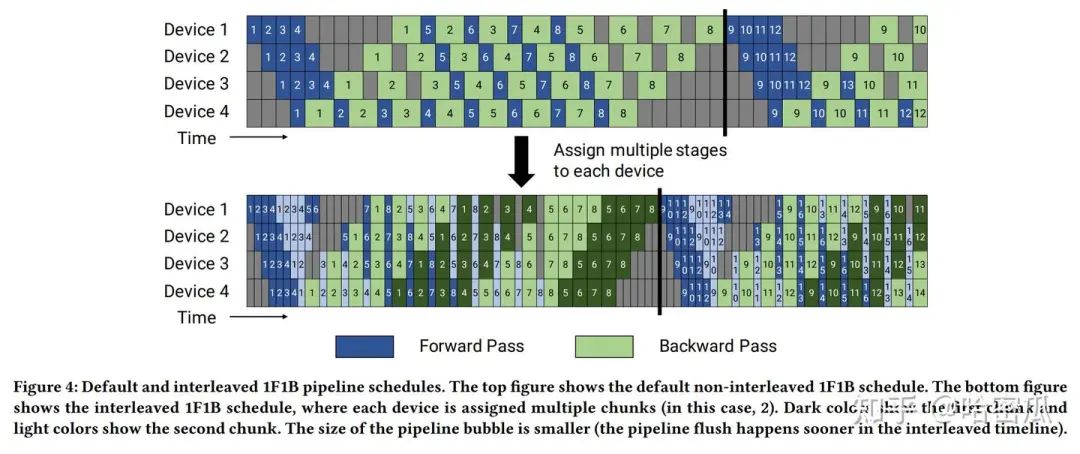

图2. 1F1B和vpp示意图

为了进一步降低气泡率，提出了interleaved 1F1B schedule，又可以叫virtual-pipeline。相当于把流水线虚拟化了，本来4个gpu只能做4层流水，把它变成了8层甚至更多层。具体操作如下，例如2个gpu，每个gpu分摊4层layer（gpu1是0~3 layers，gpu2是4~7 layers），那么流水线虚拟化后就变为：gpu1是0_1，gpu2是23，紧接着又是gpu1为4_5，gpu2为67，这样就硬生生的用2个gpu实现了4层流水，这样气泡率也就降低了2倍。假设v为virtual stage，那么virtual pipeline将的气泡率为 ，这是因为每个pipeline stage的fwd和bwd时间降低至原有的 。

24年的zero-bubble[2]进一步降低了气泡率，它的思路很简单，将计算粒度进一步拆细，是将bwd进一步拆细，拆分为参数的梯度 和输入的梯度 ，算完 后立即传输给下一个stage。为什么将计算粒度变细能降低气泡率？因为气泡的存在本质是因为要等待其他设备的数据，如果能将数据切分至无限小，并且传输延迟是无限大的话，那气泡就没有了。这篇文章中有提供了2种方法：

• • 第一种方法，就是上述所说，将bwd拆细，显存和1F1B一样，气泡率降低为1F1B的1/3，只存在最初的warmup阶段的气泡，BWD的气泡被完全填满。但是每个step都会有warmup的气泡。第二个方法解决了这一点。
• • 第二种方法，除了将bwd拆细外，在warmup阶段送入两倍的数据，同时我们知道在optimizer.step之前，一般为了数值稳定新需要allreduce全局梯度，做一些nan check和clip（例如发现有nan就直接跳过这次更新）。但这种方法不会做全局的allreduce，每个stage做自己的nan check和clip，然后直接进入下一个迭代（一旦某个stage发现有nan或者clip，就通知所有stage回滚）。这样显存翻倍，但气泡率几乎为0了

图3. Zero-Bubble Pipeline 示意图

DeepSeek V3结合zero-bubble pipeline和Chimera 双流调度提出了Dual Pipe，还没看明白。后面补充。

2.4 序列并行（Sequence Parallelism）

这里介绍的序列并行是Megatron-LM中实现的版本，与处理长序列的SP貌似不是一回事，后者的代表是DeepSpeed-Ulysses和Ring Attention。

TP主要处理的是attention和FFN维度的并行，主要是对参数矩阵进行切分，而输入还是有冗余（的每个TP在attention和MLP中都有相同的输入）。SP则是对输入矩阵按sequence维度进行切分，体现在layernom和dropout层（layernorm和droupout对序列长度是无感的，SP不会影响计算结果），收益是减少了激活值。

由于attention和mlp都需要完整的序列，所以在进入attention和mlp需要做allgather，反向时需要做reduce-scatter（从计算图中能看出是reduce-scatter）；从attention和mlp出来时做reduce-scatter，返现做allgather。

SP一般是基于TP的，一旦开启了SP，TP的算法也要有所改变，主要是通信操作，如图4所示

图4. SP示意图

SP相比于TP不会带来更多的通信开销，这是因为TP的通信操作是allreduce，SP+TP的通信操作是reduscatter+allgather，两者开销相同。

2.5 专家并行（Expert Parallelism）

专家并行主要解决的是MoE模型的问题，moe模型结构如下图：

图5. MoE模型结构

由于每个token只会分发给topk个专家，导致每个专家（FFN）只处理一部分token，计算效率很低。为了提升计算效率，会将专家分摊在不同的DP上。在之前的各种并行中，每个DP拥有完整的模型，在FWD和BWD时也是各自处理各自的数据，不会有任何通信（只会在梯度allreduce时涉及DP间通信）。而在EP中，专家被分摊到不同的DP里面，在前向和反向时DP之间便会有数据的通信，如图：

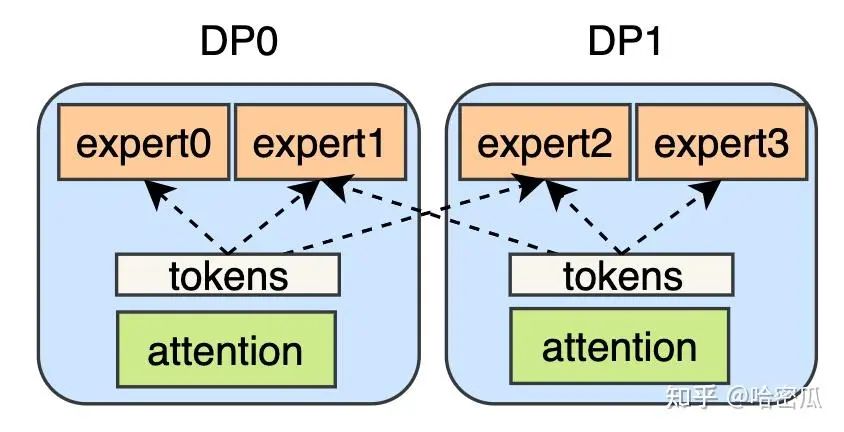

图6. EP并行示意图

一般会通过all2all进行数据的分发，同时并行组也会复杂不少。
