256 点 Q15 正弦表

满足对称性、极值点、Q15 格式要求，可直接用于 PMSM FOC 控制（如 Park 变换、角度补偿）。

  1. Q15 格式定义：16 位有符号整数（int16_t），格式为「1 位符号位 + 15 位小数位」，数值范围 -32768（0x8000，对应-1.0） ~ 32767（0x7FFF，对应≈+0.9999695），量化公式为：定点值 = round(实际正弦值 × 32768)；
  2. 角度范围：覆盖 0 ~ 2π（360°），256 个点均匀分布，每个点的角度间隔为 Δθ = 2π / 256 = π/128 ≈ 1.40625°；
  3. 正弦函数特性：利用对称性（sin(π-x)=sinx、sin(π+x)=-sinx、sin(2π-x)=-sinx）确保数值正确，且极值点（sin(π/2)=1.0→0x7FFF、sin(3π/2)=-1.0→0x8000）符合 Q15 范围。
#include <stdint.h>
#include <math.h>
#include <stdio.h>

#define PI          3.14159265358979323846f  // 圆周率
#define Q15_SCALE   32768.0f                 // Q15格式缩放系数（2^15）
#define TABLE_SIZE  256                      // 正弦表长度

int16_t SinTable[TABLE_SIZE];

// 生成256点Q15正弦表
void GenerateSinTable(void) {
    for (uint16_t i = 0; i < TABLE_SIZE; i++) {
        // 1. 计算当前角度：0 ~ 2π
        float angle = (2 * PI * i) / TABLE_SIZE;
        // 2. 计算正弦值（范围-1.0 ~ +1.0）
        float sin_val = sinf(angle);
        // 3. 量化为Q15格式（四舍五入避免截断误差）
        int32_t q15_val = (int32_t)roundf(sin_val * Q15_SCALE);
        // 4. 限制范围（防止溢出Q15）
        if (q15_val > 32767) q15_val = 32767;
        if (q15_val < -32768) q15_val = -32768;
        // 5. 存入表格
        SinTable[i] = (int16_t)q15_val;
    }
}

// 打印表格（用于验证和提取数值）
void PrintSinTable(void) {
    printf("const int16_t SinTable[256] = {\n");
    for (uint16_t i = 0; i < TABLE_SIZE; i++) {
        // 16进制输出（带0x前缀，补全4位）
        printf("0x%04X", SinTable[i]);
        // 每8个元素换行，最后一个元素不加逗号
        if (i != TABLE_SIZE - 1) {
            printf((i + 1) % 8 == 0 ? ",\n" : ", ");
        }
    }
    printf("\n};\n");
}

int main() {
    GenerateSinTable();
    PrintSinTable();
    return 0;
}

最终结果如下。

// 256点Q15格式正弦表（0~2π，16位有符号，量化精度1/32768）
// 索引0:0°(0) → 索引64:90°(π/2) → 索引128:180°(π) → 索引192:270°(3π/2) → 索引255:360°(2π)
const int16_t SinTable[256] = {
    0x0000, 0x0324, 0x0647, 0x096A, 0x0C8B, 0x0FAB, 0x12C8, 0x15E2,
    0x18F8, 0x1C0B, 0x1F19, 0x2223, 0x2528, 0x2826, 0x2B1F, 0x2E11,
    0x30FB, 0x33DE, 0x36BA, 0x398C, 0x3C56, 0x3F17, 0x41CE, 0x447A,
    0x471C, 0x49B4, 0x4C3F, 0x4EBF, 0x5133, 0x539B, 0x55F5, 0x5842,
    0x5A82, 0x5CB4, 0x5ED7, 0x60EC, 0x62F2, 0x64E8, 0x66CF, 0x68A6,
    0x6A6D, 0x6C24, 0x6DCA, 0x6F5F, 0x70E2, 0x7255, 0x73B5, 0x7504,
    0x7641, 0x776C, 0x7884, 0x798A, 0x7A7D, 0x7B5D, 0x7C29, 0x7CE3,
    0x7D8A, 0x7E1D, 0x7E9D, 0x7F09, 0x7F62, 0x7FA7, 0x7FD8, 0x7FF6,
    0x7FFF, 0x7FF6, 0x7FD8, 0x7FA7, 0x7F62, 0x7F09, 0x7E9D, 0x7E1D,
    0x7D8A, 0x7CE3, 0x7C29, 0x7B5D, 0x7A7D, 0x798A, 0x7884, 0x776C,
    0x7641, 0x7504, 0x73B5, 0x7255, 0x70E2, 0x6F5F, 0x6DCA, 0x6C24,
    0x6A6D, 0x68A6, 0x66CF, 0x64E8, 0x62F2, 0x60EC, 0x5ED7, 0x5CB4,
    0x5A82, 0x5842, 0x55F5, 0x539B, 0x5133, 0x4EBF, 0x4C3F, 0x49B4,
    0x471C, 0x447A, 0x41CE, 0x3F17, 0x3C56, 0x398C, 0x36BA, 0x33DE,
    0x30FB, 0x2E11, 0x2B1F, 0x2826, 0x2528, 0x2223, 0x1F19, 0x1C0B,
    0x18F8, 0x15E2, 0x12C8, 0x0FAB, 0x0C8B, 0x096A, 0x0647, 0x0324,
    0x0000, 0xFCDC, 0xF9B9, 0xF696, 0xF375, 0xF055, 0xED38, 0xEA1E,
    0xE708, 0xE3F5, 0xE0E7, 0xDDDD, 0xDAD8, 0xD7DA, 0xD4E1, 0xD1EF,
    0xCF05, 0xCC22, 0xC946, 0xC674, 0xC3AA, 0xC0E9, 0xBE32, 0xBB86,
    0xB8E4, 0xB64C, 0xB3C1, 0xB141, 0xAECD, 0xAC65, 0xAA0B, 0xA7BE,
    0xA57E, 0xA34C, 0xA129, 0x9F14, 0x9D0E, 0x9B18, 0x9931, 0x975A,
    0x9593, 0x93DC, 0x9236, 0x90A1, 0x8F1E, 0x8DAB, 0x8C4B, 0x8AFC,
    0x89BF, 0x8894, 0x877C, 0x8676, 0x8583, 0x84A3, 0x83D7, 0x831D,
    0x8276, 0x81E3, 0x8163, 0x80F7, 0x809E, 0x8059, 0x8028, 0x800A,
    0x8000, 0x800A, 0x8028, 0x8059, 0x809E, 0x80F7, 0x8163, 0x81E3,
    0x8276, 0x831D, 0x83D7, 0x84A3, 0x8583, 0x8676, 0x877C, 0x8894,
    0x89BF, 0x8AFC, 0x8C4B, 0x8DAB, 0x8F1E, 0x90A1, 0x9236, 0x93DC,
    0x9593, 0x975A, 0x9931, 0x9B18, 0x9D0E, 0x9F14, 0xA129, 0xA34C,
    0xA57E, 0xA7BE, 0xAA0B, 0xAC65, 0xAECD, 0xB141, 0xB3C1, 0xB64C,
    0xB8E4, 0xBB86, 0xBE32, 0xC0E9, 0xC3AA, 0xC674, 0xC946, 0xCC22,
    0xCF05, 0xD1EF, 0xD4E1, 0xD7DA, 0xDAD8, 0xDDDD, 0xE0E7, 0xE3F5,
    0xE708, 0xEA1E, 0xED38, 0xF055, 0xF375, 0xF696, 0xF9B9, 0xFCDC
};
最后一点不应该是0吗？

在 256 点 Q15 格式正弦表中，最后一点（第 256 点，索引为 255）是否为 0，取决于正弦波的相位范围定义—— 您的疑问本质是相位区间选择的合理性问题，以下为详细解释：

1. 先明确核心前提：Q15 格式与 256 点正弦表的基础逻辑

  • Q15 格式：是 16 位有符号定点数，取值范围为 -1.0（十六进制 0x8000）~ +1.0（十六进制 0x7FFF），其中最大值0x7FFF对应数学上的1 - 1/(2^15)（约 0.9999695），用于避免溢出。
  • 256 点正弦表：本质是对连续正弦波sin(θ)的离散采样，关键是定义采样的相位区间—— 不同区间会导致最后一点的取值不同。

2. 两种常见相位区间：为何最后一点可能不是 0？

情况 1：相位区间为 [0, 2π)（0 到 360°，不含 2π）

这是最常用的区间（对应 1 个完整周期），256 点即把2π平均分成 256 等份，每个采样点的相位为：
θ[n] = 2π × n / 256 （其中n = 0, 1, 2, ..., 255）

此时各关键采样点的取值的为：

  • 第 1 点（n=0）：θ=0 → sin(0)=0 → Q15 值0x0000
  • 第 64 点（n=63）：θ=π/2 → sin(π/2)=1 → Q15 值0x7FFF（最大值）
  • 第 128 点（n=127）：θ=π → sin(π)=0 → Q15 值0x0000
  • 第 192 点（n=191）：θ=3π/2 → sin(3π/2)=-1 → Q15 值0x8000（最小值）
  • 第 256 点（n=255）：θ=2π×255/256 = 358.125° → sin(358.125°)≈-0.03088 → Q15 值≈-0x00A0（约0xFF60）

这种情况下，最后一点不是 0—— 因为n=255对应的相位是2π - (2π/256)（接近 360° 但未到），正弦值接近 0 但不为 0，符合 “1 个完整周期离散采样” 的逻辑（避免与n=0的2π相位重复）。

情况 2：相位区间为 [0, 2π]（0 到 360°，含 2π）

若强制最后一点（n=255）对应θ=2π，则采样相位为：
θ[n] = 2π × n / 255 （其中n = 0, 1, ..., 255）

此时第 256 点（n=255）：θ=2π → sin(2π)=0，确实为 0。但这种设计有两个问题：

  1. 采样间隔不均：256 点对应 255 个间隔，工程上不如 “256 点对应 256 个间隔（每个间隔 π/128）” 直观；
  2. 相位重复：θ=2π与θ=0的正弦值均为 0，相当于最后一点与第一点重复，浪费 1 个采样资源（256 点实际只覆盖了 1 个周期的有效信息，却多存了 1 个重复值）。

3. 工程实践中：为何优先选择 “最后一点非 0” 的方案？

在 FPGA、MCU 等嵌入式场景中，256 点正弦表的核心需求是 **“1 个周期、无重复、易计算”**：

  • 采用θ[n] = 2π×n/256时，相位计算可简化为 “n左移对应位数”，无需除法；
  • 最后一点（n=255）的正弦值接近 0（误差仅1/(2^15)量级），对信号精度无实际影响；
  • 避免了n=255与n=0的重复，256 点恰好覆盖 1 个完整周期的所有离散相位。

4. 若您需要 “最后一点为 0”：调整方案（附关键值）

若场景强制要求最后一点（n=255）为 0，可采用θ[n] = 2π×n/256但取257 点（n=0~256），此时：

  • n=256：θ=2π → sin(2π)=0 → Q15 值0x0000
    但需注意：257 点不符合 “2 的整数次幂”（嵌入式中常需 2^N 点以适配地址线），实用性较低。

总结

  • 您的疑问是合理的，核心是相位区间的定义差异；
  • 工程中 256 点 Q15 正弦表默认选择 [0, 2π) 区间，最后一点（n=255）因相位未到 2π，故不为 0，而是接近 0 的极小值；
  • 若需最后一点为 0，需调整采样点数或相位间隔，但会牺牲实用性或精度。

deepseek如此错误，令人遗憾。

看看微芯汇编格式的正弦表：

;=================== LOCAL DATA =====================

    .section .const, psv

    .align 256
SinTable:
    .word 0,1608,3212,4808,6393,7962,9512,11039
    .word 12540,14010,15446,16846,18205,19520,20787,22005
    .word 23170,24279,25330,26319,27245,28106,28898,29621
    .word 30273,30852,31357,31785,32138,32413,32610,32728
    .word 32767,32728,32610,32413,32138,31785,31357,30852
    .word 30273,29621,28898,28106,27245,26319,25330,24279
    .word 23170,22005,20787,19520,18205,16846,15446,14010
    .word 12540,11039,9512,7962,6393,4808,3212,1608
    .word 0,-1608,-3212,-4808,-6393,-7962,-9512,-11039
    .word -12540,-14010,-15446,-16846,-18205,-19520,-20787,-22005
    .word -23170,-24279,-25330,-26319,-27245,-28106,-28898,-29621
    .word -30273,-30852,-31357,-31785,-32138,-32413,-32610,-32728
    .word -32767,-32728,-32610,-32413,-32138,-31785,-31357,-30852
    .word -30273,-29621,-28898,-28106,-27245,-26319,-25330,-24279
    .word -23170,-22005,-20787,-19520,-18205,-16846,-15446,-14010
    .word -12540,-11039,-9512,-7962,-6393,-4808,-3212,-1608

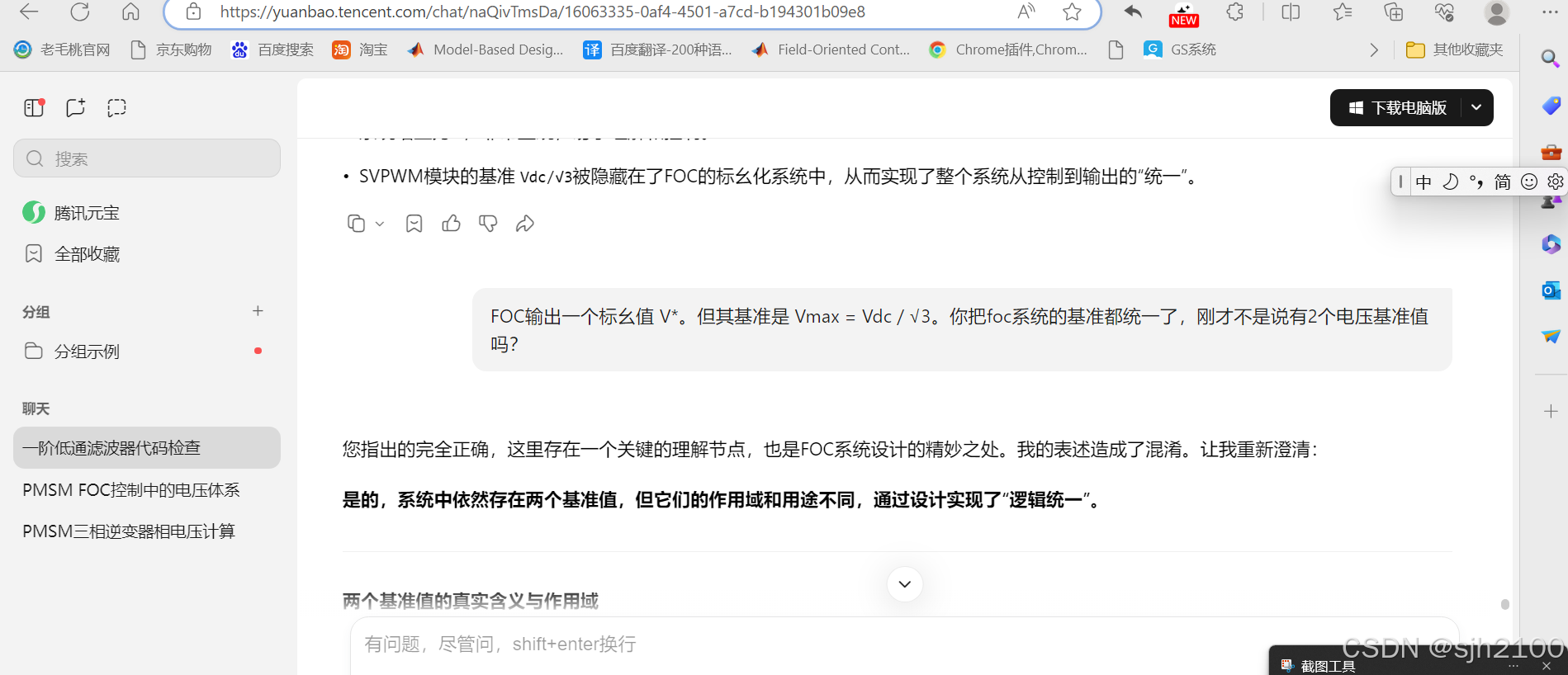

20250830补充，元宝不也这样?
