今天向大家推荐一个功能完善、性能强悍的 .NET 图表组件库 —— ScottPlot。

第一次在 GitHub 上看到这个项目时，虽然一时看不懂它的全部奥秘，但内心却深受震撼。如此优秀的开源项目，当然值得分享大家！

不管是开发 WinForm 上位机、WPF 数据监控系统，还是需要在控制台生成静态图表，ScottPlot 都能轻松胜任。接下来，让我们一起深入了解这个强大的工具。

相关文章

C# 基于 ScottPlot 进行可视化

.NET 中使用 ScottPlot 实现动态绘图

ScottPlot 核心特性

ScottPlot 是一个专为 .NET 平台打造的高性能图表库

具备以下显著优势：

适用范围广：支持 WinForms、WPF、Avalonia、Console 应用，兼容 .NET Framework 4.6.1 及以上、.NET Core 2.0 至 .NET 5。

上手简单：仅需几行代码即可绘制折线图、条形图、饼图、散点图等常见图表。

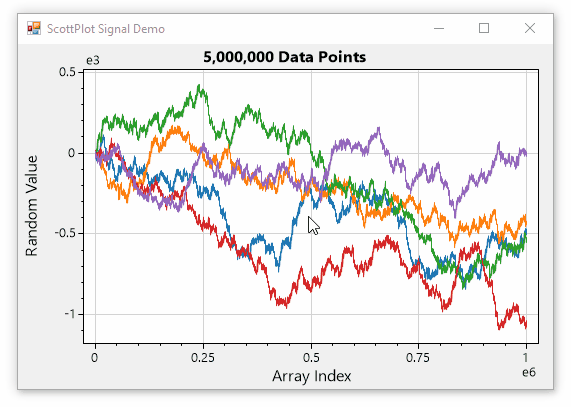

性能强悍：可轻松处理千万级数据量，性能媲美 Python 中的 Matplotlib。

高度可交互：支持缩放、平移、数据点悬停提示等用户交互功能，让图表“注入灵魂”。

开源免费：基于 MIT 开源协议，项目已持续维护近 5 年，无版权和收费风险。

组件丰富：提供多种图表类型和自定义选项，满足工业监控、数据分析、科研绘图等多种场景需求。

快速接入与使用示例

WinForm 项目接入

1、通过 NuGet 安装 ScottPlot.WinForms。

2、安装完成后，可在 Visual Studio 工具箱中找到 ScottPlot 控件，直接拖拽到 WinForm 窗体上。

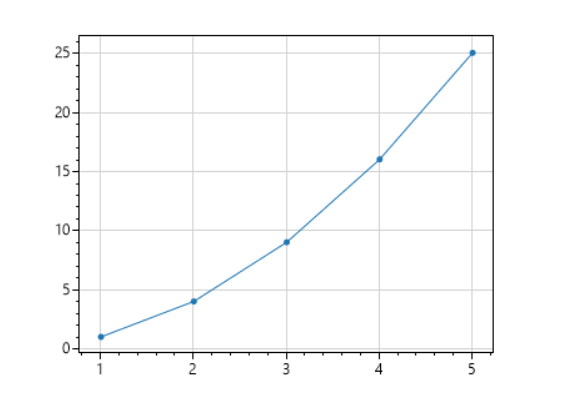

3、填充数据并刷新图表，即可完成展示。

double[] dataX = new double[] {1, 2, 3, 4, 5};
double[] dataY = new double[] {1, 4, 9, 16, 25};
myPlot1.Plot.AddScatter(dataX, dataY);
myPlot1.Refresh();

WPF 项目接入

1、通过 NuGet 安装 ScottPlot.WPF。

2、在 XAML 布局中添加 WpfPlot 控件，并设置名称：

<WpfPlot Name="WpfPlot1" />

3、在代码中填充数据并刷新：

double[] dataX = new double[] { 1, 2, 3, 4, 5 };
double[] dataY = new double[] { 1, 4, 9, 16, 25 };
MyWpfPlot1.Plot.AddScatter(dataX, dataY);
MyWpfPlot1.Refresh();

控制台应用（Console App）

甚至可以在控制台应用中使用 ScottPlot！与 GUI 不同，它会将图表渲染为图像并保存到本地。

1、通过 NuGet 安装 ScottPlot。

2、生成图表并保存为图片文件。

var plt = new ScottPlot.Plot(600, 400);
double[] dataX = { 1, 2, 3, 4, 5 };
double[] dataY = { 1, 4, 9, 16, 25 };
Myplt.AddScatter(dataX, dataY);
Myplt.SaveFig("chart.png");

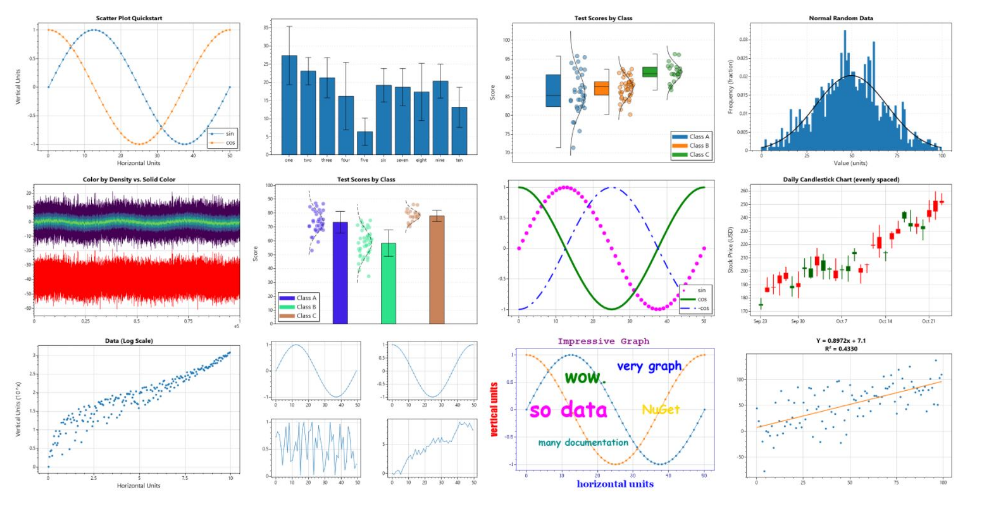

图表示例预览

以下是 ScottPlot 支持的部分图表类型示例：

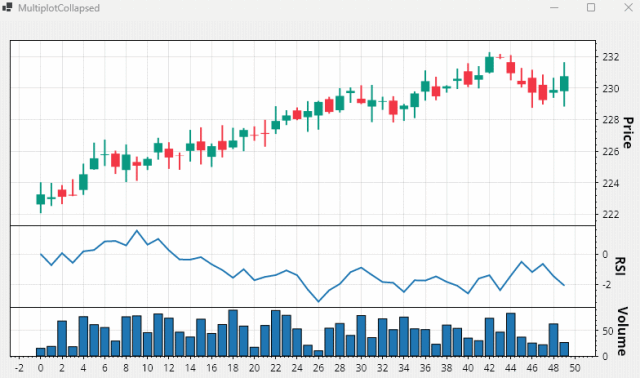

可调整大小的多图表布局

窗口展示如何通过将子图表的内边距（padding）设置为零，来让多个图表紧密排列，呈现出“无缝拼接”的紧凑效果。

同时，它还演示了如何自定义布局，并加入交互逻辑，使得户可以用鼠标直接拖动来调整各个图表区域的大小。

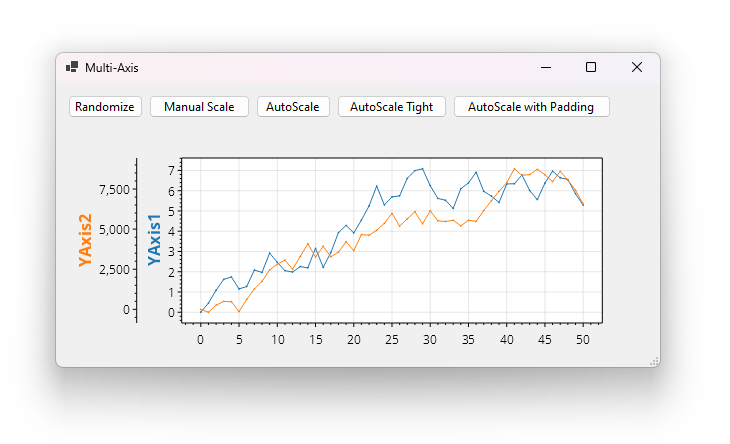

多坐标轴
多坐标轴示例将维度差异较大的数据绘制在多个具有不同刻度的坐标轴上，然后演示如何与这种多坐标轴图表进行交互。

多图与共享坐标轴

绘图控件的多图系统可以用来添加子图并配置共享坐标轴的范围。

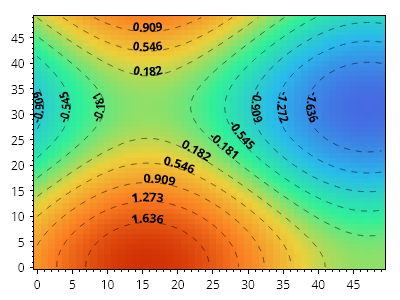

等高线与热图

等高线可以放置在热图之上。

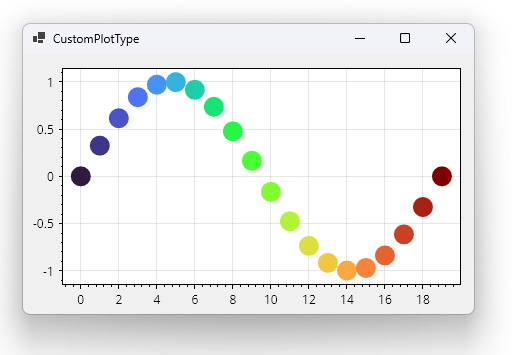

自定义图表类型

自定义图表类型示例展示如何创建一个实现 IPlottable 接口的自定义图表类型，从而实现对样式和行为的完全自定义。

创建自定义图表类型对于尝试新型图表非常有用，并且无需修改 ScottPlot 的源代码即可完成。

部分示例

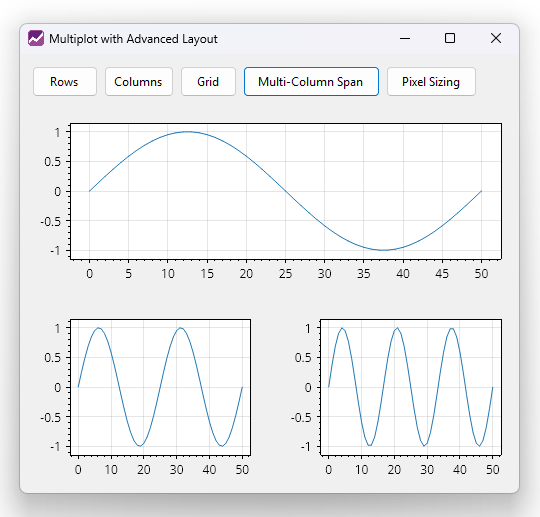

多图布局

绘图控件的多图系统可用于添加子图，并配置它们在图表中的位置。

项目源码

GitHub：https://github.com/ScottPlot/ScottPlot

总结

ScottPlot 是一个真正意义上的"全能型".NET 图表库。它不仅支持多种 UI 框架，还具备卓越的性能和丰富的功能。不管是用于工业数据监控、科研数据分析，还是日常项目中的可视化需求，ScottPlot 都是一个值得信赖的选择。

其简洁的 API 设计让开发能够快速上手，而强大的底层渲染引擎则保障了大规模数据的流畅展示。加上完全开源免费的特性，ScottPlot 无疑是 .NET 生态中不可多得的优秀图表解决方案。

如果大家想找一个稳定、高效、易用的图表组件，ScottPlot 绝对值得一试！
