在Isaac Sim中，机器人模型通常使用USD格式文件。而我手上的CR10AF机械臂模型目前只有URDF格式，因此在导入前，需要将URDF转换为USD。在转换之前，需要先弄清楚URDF文件是什么，究竟包含了哪些信息。

一、准备工作

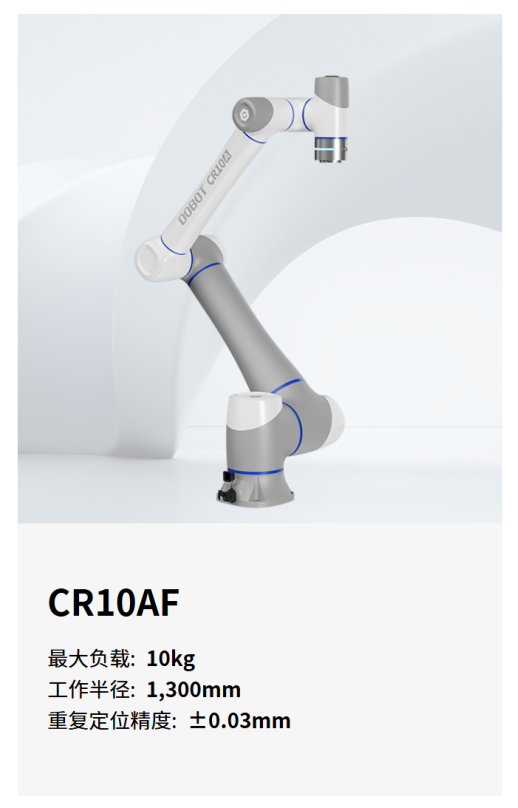

在后续示例中，我使用的机器人模型是越疆CR10AF六自由度机械臂，是越疆CRA系列的一款工业级协作机器人。CR10AF与CR10外形和参数完全一致，只是CR10AF多了力控模块。因此厂家提供的ROS2支持包中仅包含CR10的文件，但CR10AF也可直接使用这些文件。

产品官网：越疆CRAF力控系列协作机器人-人机协作机器人-DOBOT越疆科技

ROS2支持包：https://github.com/Dobot-Arm/DOBOT_6Axis_ROS2_V4

基础参数：

• 自由度：6轴
• 最大工作半径：1300mm
• 最大负载：10kg
• 重复定位精度：±0.03mm
• 重量：约40.5kg
• 通信接口：支持ROS2，通过厂家提供的ROS2包可获取URDF、MoveIt配置等资源

厂家提供了CR10AF的完整URDF文件及配套资源包，其中包含：

• 机械臂的网格模型（STL/DAE）
• 关节和连杆的参数定义
• 运动学与动力学配置
• MoveIt规划组及控制配置

这些文件将在本项目中用于在Isaac Sim中导入并转换为USD格式，以便在Isaac Lab环境中配置强化学习任务并进行训练。

二、URDF是什么

URDF（Unified Robot Description Format）是一种XML格式的机器人描述文件，主要描述：

• 机器人结构：有哪些零件（link）以及它们的连接方式（joint）；
• 运动学信息：关节类型、旋转轴方向、位置与姿态；
• 动力学信息：质量、惯性矩阵、摩擦系数等；
• 外观：几何形状、颜色与材质；
• 碰撞模型：仿真中用于碰撞检测的几何体。

注意：URDF文件本身不包含控制算法、传感器驱动或运动规划等功能。这些功能需要由其他程序结合URDF来实现。

可以将URDF理解为机器人的“3D蓝图”，各类仿真器（Isaac Sim、Gazebo、MoveIt、ROS控制器等）都可以基于URDF生成机器人模型。

三、URDF的核心结构

几乎所有URDF都包含三种主要标签：<robot>、</link>、</joint>。

1.<robot>

顶层标签，包住所有link和joint，有一个name属性用于指定机器人名称，在ROS/仿真环境中作为命名空间。

2.<link>（连杆）

表示机器人一个刚体部分（机械臂的一节、底座、末端工具）。其定义内容包括：

惯性属性<inertial>：质量、惯性矩阵及质心位置。

外观<visual>：渲染时使用的外观模型；

碰撞形状<collision>：物理引擎进行碰撞检测时使用的几何体；

每个link都有自己的坐标系。

示例：

<link name="Link1">
  <inertial>
    <origin xyz="-1.6635E-06 -0.010819 0.0028389" rpy="0 0 0" />
    <mass value="4.1649" />
    <inertia
      ixx="0.020714"
      ixy="-1.9343E-07"
      ixz="1.6036E-07"
      iyy="0.018824"
      iyz="-9.6731E-05"
      izz="0.014575" />
    </inertial>
  <visual>
    <origin xyz="0 0 0" rpy="0 0 0" />
    <geometry>
      <mesh filename="package://dobot_rviz/meshes/cr10/Link1.STL" />
    </geometry>
    <material name="">
      <color rgba="1 1 1 1" />
    </material>
  </visual>
  <collision>
    <origin xyz="0 0 0" rpy="0 0 0" />
    <geometry>
      <mesh filename="package://dobot_rviz/meshes/cr10/Link1.STL" />
    </geometry>
  </collision>
</link>

该示例描述了CR10AF的连杆Link1。

（1）<inertial>表示连杆的惯性参数。origin表示质心位置相对于Link1原点的偏移（单位m），这里质心略微向y方向（-10.8mm）和z方向（+2.84mm）偏移；mass表示连杆的质量为4.1649kg；inertia是惯性张量，表示该部件对不同轴旋转的惯性阻力。

（2）<visual>表示连杆的外观模型。使用Link1.STL网格作为外观模型，颜色为白色。注意路径package://dobot_rviz/meshes/cr10/Link1.STL，在Isaac Sim中，如果不能解析package://，需要换成本地真实路径。

（3）<collision>表示连杆的碰撞模型。物理引擎用Link1.STL作为碰撞检测几何体。

3.<joint>（关节）

用于表示两个link之间的连接方式，并决定它们的相对运动方式（转动、滑动、固定），关节也是坐标系的转换点。

常见属性：

• type：关节类型（有限位旋转关节revolute、无限位旋转关节continuous、滑动关节prismatic、固定连接fixed）；
• parent/child：父子link名；
• origin：关节位置与姿态（相对父link）；
• axis：运动轴方向；
• limit：运动范围、最大速度、最大力矩。

示例：

<joint name="joint1" type="revolute">
  <origin xyz="0 0 0.1765" rpy="0 0 0" />
  <parent link="base_link" />
  <child link="Link1" />
  <axis xyz="0 0 1" />
  <limit lower="-6.27" upper="6.27" effort="0" velocity="0" />
</joint>

该示例描述了CR10AF的关节joint1。

（1）<joint> / <origin> / <parent> / <child>：

type="revolute"表示该关节类型为有限位旋转关节；

origin xyz="0 0 0.1765"表示关节轴心位于父连杆（base_link）坐标系Z向上0.1765m；

<parent link>与<child link>指定该关节把base_link→Link1连接起来。关节自身不包含外观/碰撞/惯性，这些都定义在相应的link里。

（2）<axis xyz="0 0 1">表示关节绕关节坐标系的正Z轴旋转（右手法则确定正方向）。

（3）<limit lower="-6.27" upper="6.27" effort="0" velocity="0">：

表示该关节的角度范围为下限−6.27rad，上限+6.27rad，约为±359.4°（接近一整圈）；

四、如何阅读URDF

以cr10_robot.urdf为例：

1.找robot名

<robot name="cr10_robot">

名字是cr10_robot，ROS/Isaac会用它做命名空间

2.列出所有link

base_link、link1~link6、dummy_link。

3.列出所有joint

joint1~joint6（旋转关节）、dummy_joint（固定关节）

4.绘制关节树（拓扑结构）

从base_link开始一路往下画：

base_link
 └──joint1→link1
      └──joint2→link2
           └──joint3→link3
                └──joint4→link4
                     └──joint5→link5
                          └──joint6→link6
                               └──dummy_joint→dummy_link

很显然，CR10AF的结构是串联6轴+一个末端工具位。

5.检查物理属性与mesh路径

• 质量与惯性矩阵是否合理
• package://dobot_rviz/meshes/...路径是否能正确找到STL文件

五、URDF自查要点

要检查一个URDF文件是否与真实机械臂结构一致，需要检查：

• 结构正确：关节数与实际一致，父子关系无环
• 物理属性合理：质量非零，惯性矩阵对称且正定
• mesh路径有效：本地能找到STL/DAE文件
• 限位合理：lower/upper与机械臂实际运动范围匹配

总之，URDF是机器人在仿真中的结构与物理蓝图；导入前务必核对网格路径（或配置package://）、尺度与惯性一致、关节限位与轴向正确。
