🔥 Linux Storage Stack 终极详细解读（精简但超透彻）

下面按照存储 I/O 从 应用 → 内核 → VFS → Page Cache → Block Layer → 设备 → 物理硬件 的顺序讲。

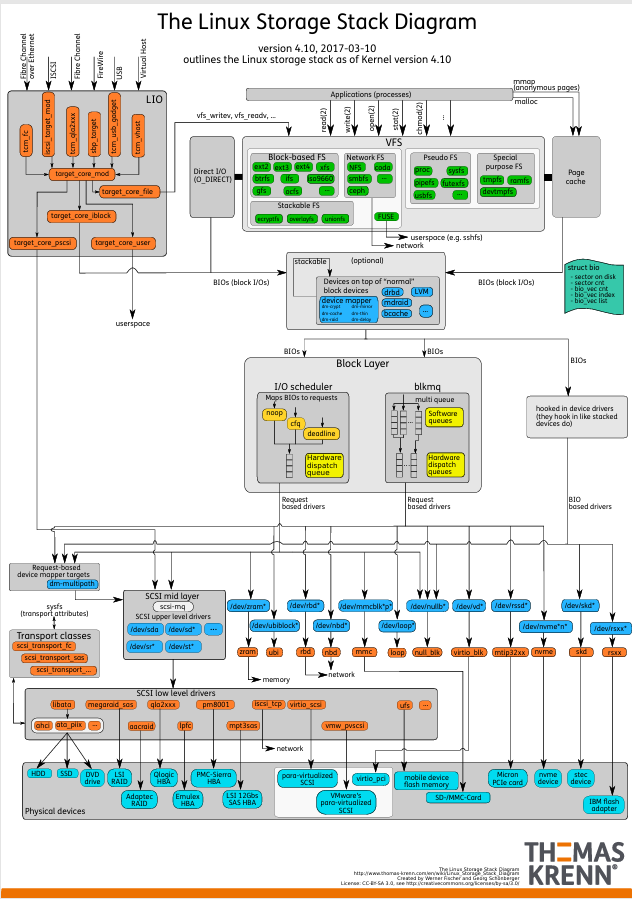

Linux Storage Stack Diagram

---

① 应用层（Userspace）

应用通过系统调用进入内核：

调用	作用
read/write	最典型的 I/O
pread/pwrite	带偏移
open/close	打开文件句柄
fsync/fdatasync	刷写到磁盘
mmap	将文件映射到虚拟内存
O_DIRECT	绕过 page cache

⭐ 核心概念

• 默认 I/O 都走 page cache（缓存读写）。
• O_DIRECT 直接下发 BIO，没有缓存，也无合并能力，需要对齐。
• mmap 读写数据也等价于读写 page cache。

---

② VFS 层（Virtual File System）

VFS 是 所有文件系统的统一接口。

它不干活，只做 路由 + 抽象。

⭐ VFS 只负责：

• inode 抽象
• dentries
• 通用的 read/write/open 接口，转发到具体文件系统

⭐ 支持的文件系统类型（图中四类）

类别	示例	特点
Block-based FS	ext2/ext3/ext4、xfs、btrfs、f2fs	工作在 block device 上
Network FS	NFS、SMB、CephFS	底层不是块设备，是网络
Pseudo FS	procfs、sysfs、tmpfs、devtmpfs	内核自身结构或内存
Stackable FS	overlayfs、unionfs、ecryptfs	叠加构造新文件系统
FUSE	s3fs、sshfs	文件系统逻辑在用户态处理

---

③ Page Cache（页面缓存）

Linux I/O 的核心加速层。

⭐ 作用

• 读缓存：命中返回内存，不命中才下发 I/O
• 写缓存：write() 直接写 RAM → 变成 dirty page → 后台 flush 线程刷到磁盘
• 合并小 I/O：多个小写合并成大块 sequential 写，提高性能

⭐ 调优关注点

vm.dirty_ratio、vm.dirty_background_ratio、写回速率、readahead

---

④ Direct I/O（绕过 page cache）

VFS 会直接构造 BIO 给 block layer。

特点：

• 不缓存
• 不合并
• 要求对齐
• 性能依赖硬件与 block 层调度

数据库通常搭配 O_DIRECT。

---

⑤ BIO（block I/O）结构

BIO 是 Linux 存储栈的 原子 I/O 单元。

BIO 含有：

• sector（扇区号）
• vec（页列表）
• 操作类型（读/写）
• 回调函数

BIO 由 FS 或 Direct I/O 产生 → block layer 接收。

---

⑥ Block Layer（块层）

核心调度中心。

分为两套模式：

---

⑥-1：传统单队列（I/O Scheduler）

图中黄色模块：noop、cfq、deadline

调度器	适用场景
noop	SSD、RAID、有自己调度逻辑的设备
deadline	数据库场景、低延迟写入
cfq（已废弃）	桌面系统

功能：
合并 I/O、排序、延迟控制、限速。

---

⑥-2：blk-mq 多队列（现代内核）

blk-mq：每 CPU / 每硬件队列一个队列，彻底并行化。

NVMe = 取代传统队列 → 每个核独立 IO 队列
virtio-blk、scsi-mq 也使用 blk-mq

优点：

• 并发高
• 锁竞争低
• 最适合 SSD / NVMe / 高 IOPS 场景

现代系统默认使用 blk-mq。

---

⑦ Device Mapper（可选叠加层）

图中央蓝色方框。

device-mapper（dm）是 Linux 强大的虚拟块层。

常见模块：

模块	作用
LVM (dm-linear)	逻辑卷
dm-multipath	多路径（SAN）
dm-crypt (LUKS)	加密
dm-cache	SSD/NVMe 作缓存
dm-raid / mdraid	RAID
bcache	大容量 HDD + SSD 缓存

可以“任意组合叠加”。

例如：

文件系统 → dm-crypt → dm-cache → RAID → NVMe

每层都会增加一点延迟与复杂度。

---

⑧ 块设备驱动（Block Drivers）

图中的蓝色设备节点：

设备	含义
/dev/sdX	SCSI / SATA 磁盘
/dev/nvmeXnY	NVMe
/dev/vdX	virtio
/dev/loopX	文件映射成块设备
/dev/nbdX	网络块设备
/dev/rbdX	Ceph RBD
/dev/mdX	mdadm RAID
/dev/dm-X	device-mapper 生成的设备

驱动负责：

• 构造命令
• 与 HBA/NVMe 控制器交互
• 完成中断处理

---

⑨ SCSI 中层 + 传输类（左下灰色区域）

SCSI 是一个“协议栈”，后端可以是：

• 遥远的 SAN（FC）
• TCP（iSCSI）
• SAS
• SATA（通过 libata）
• USB Mass Storage

SCSI 层负责：

• 把块请求转换为 SCSI Command（READ/WRITE、INQUIRY）

• 发送到 transport class:

  • scsi_transport_fc（光纤）
  • scsi_transport_sas
  • scsi_transport_iscsi

SCSI 全局架构使得不同存储介质都可以统一呈现为 /dev/sdX。

---

⑩ 底层物理设备

最底部橙色区域：

• SATA 硬盘
• SAS 硬盘
• SSD（SATA/SAS/NVMe）
• NVMe（PCIe）
• SD 卡
• UFS（手机）
• 服务器 RAID 卡（LSI、Adaptec、MegaRAID）
• 虚拟存储（VMware、KVM、Xen）

IO 最终落到硬盘/闪存控制器。

---

⑪ Target(LIO) —— 反向路径（左上角）

Linux 内核可以把自己的块设备“导出去”给别人用：

• iSCSI Target
• USB Gadget（做成 U 盘）
• Fibre Channel Target
• NVMe-oF Target

target_core_mod 是核心组件。

常见用途：

• 构建软件 SAN
• 本地盘共享给其它节点

---

🔥 全流程串起来（最核心的一张图）

下面是一次普通 write() 的真实路径：

APP → VFS → Page Cache(写脏页)
   →（稍后）flush/writeback → BIO
       → Block Layer（调度/多队列）
            → DM（可选：LVM/crypt/raid/cache）
                → 驱动（SAS/NVMe/virtio/…）
                    → 硬件（SSD/HDD/NVMe）

如果是 O_DIRECT：

APP → VFS → BIO（跳过 page cache）
    → Block Layer → DM → 驱动 → 设备

如果是网络文件系统（NFS/Ceph）：

APP → VFS → Network FS client → 网络栈 → 服务器

---

最终总结（最简洁版）

下面是这张图的 一句话 per block 概括：

模块	一句话说明
应用	发起 read/write
VFS	统一文件接口
FS	ext4/xfs/btrfs/nfs… 解析元数据并生成 I/O
Page Cache	读写缓存，加速90% I/O
Direct I/O	绕过缓存，直接生成 BIO
BIO	基础块 I/O 单元
Block Layer	调度、合并、多队列并行
I/O Scheduler	对 HDD 友好；现代 NVMe 依赖 blk-mq
blk-mq	高并发 NVMe / virtio 的核心
Device Mapper	LVM、加密、RAID、多路径、缓存
Block Drivers	NVMe/SCSI/SATA/virtio 等
SCSI Layer	协议中间层（iSCSI/FC/SAS）
Transport	具体总线：SAS/SATA/FC/iSCSI
物理设备	最终的 SSD/HDD/NVMe
LIO	把本地盘导出给别人

---
